Summary of Contents for Island Umbrella NU6812

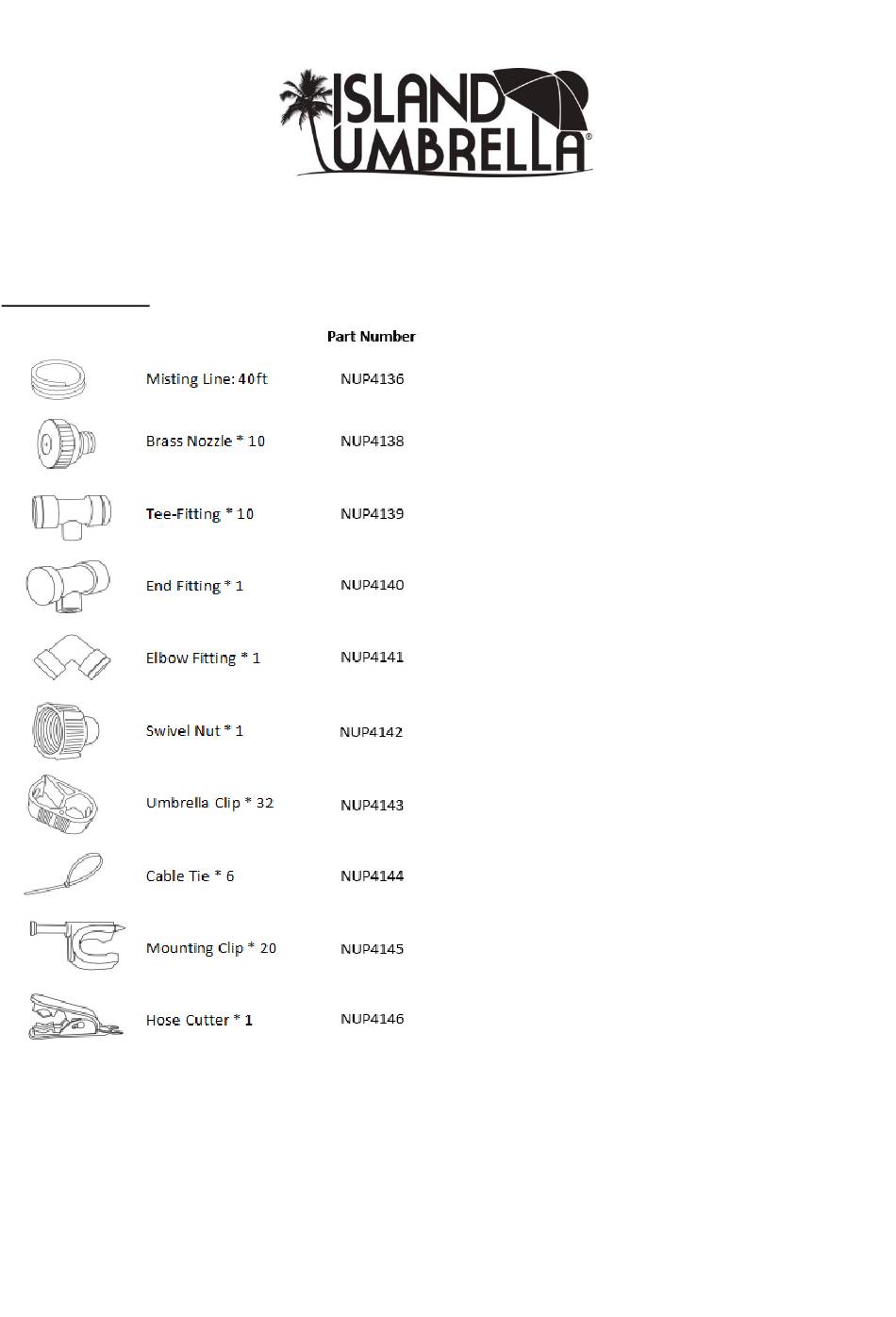

- Page 1 NU6812 – ISLAND MIST COOLING SYSTEM KIT ASSEMBLY & INSTALLATION INSTRUCTIONS Parts included: For replacement parts, please call 800-759-0977.
-
Page 2: Step 2: Assembling The System
PLEASE READ THIS INSTRUCTION MANUAL CAREFULLY BEFORE STARTING ASSEMBLY AND INSTALLATION • Maximum 50psi working pressure. • Do not mount near or over any electronic appliances. • Keep small parts away from children and pets. • Review the parts list to ensure all required parts are included in this kit. If you are missing parts or have damaged parts, DO NOT RETURN the kit to your retailer. -
Page 3: Step 3: Flushing The System
Step 3: FLUSHING THE SYSTEM: • Connect the swivel nut to your garden hose or faucet. DO NOT PUT THE NOZZLES ON YET. • Turn the water on for approximately 20 seconds to flush any debris from the tubing. NOTE: Water will come out from the 1st fitting with the most force. The pressure will decrease and will come out at the 3rd or 4th fitting, only. - Page 4 • Adjust nozzles at a 45-degree angle to the ground and away from the covered portion of the umbrella, as shown: • Use one or two clips to fasten the misting line onto the umbrella fabric between the nozzles on the rib ends, as shown: •...
-
Page 5: Step 3. Installing The System
Step 2: FLUSHING THE SYSTEM: • Connect the swivel nut to your garden hose or faucet. DO NOT PUT THE NOZZLES ON YET. • Turn the water on for approximately 20 seconds to flush any debris from the tubing. NOTE: Water will come out from the 1st fitting with the most force. The pressure will decrease and will come out at the 3rd or 4th fitting, only. -
Page 6: Day Limited Warranty
SUGGESTED PREVENTATIVE MAINTENANCE: 1. Drain the water from the system when it is not in use. 2. Periodically clean the nozzles by soaking them in a solution of CLR, or similar calcium and iron remover. 3. Periodically remove all nozzles and flush the system by running water through it for 4-5 minutes. 90-DAY LIMITED WARRANTY This product is warranted to the original purchaser to be free from defects in material or workmanship for a period of ninety days from the date of the original retail purchase. - Page 7 NU6812 – MANUEL D'INSTALLATION DE L'ENSEMBLE DE BRUMISATION Pièces incluses: Pour les pièces de rechange, veuillez appeler le 800-759-0977.
- Page 8 VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL D'INSTRUCTIONS AVANT DE COMMENCER LE MONTAGE ET L'INSTALLATION • Pression de service maximale de 50psi. • Ne pas installer près ou au-dessus d'un appareil électronique. • Gardez les petites pièces hors de portée des enfants et des animaux domestiques. •...
- Page 9 Étape 3. Drainer le système: • Raccordez l'écrou pivotant à votre boyau d'arrosage ou à votre robinet d'eau. NE METTEZ PAS ENCORE LES BUSES EN PLACE! • Ouvrez l'eau pendant environ 20 secondes pour évacuer tout éventuel débris de la tuyauterie. ATTENTION: L'eau sortira du 1er raccord avec plus de force.
- Page 10 • Ajustez les buses à un angle de 45 degrés par rapport au sol et à l'écart de la partie couverte du parapluie, comme indiqué: • Utilisez un ou deux clips pour fixer la ligne de brumisation sur la toile du parasol entre les buses des extrémités des baleines, comme indiqué: •...
- Page 11 Étape 2. Drainer le système: • Raccordez l'écrou pivotant du câble à votre boyau d'arrosage ou à votre robinet d'eau. NE METTEZ PAS LES RACCORDS EN MARCHE ! • Ouvrez l'eau pendant environ 20 secondes pour évacuer les débris du tuyau. ATTENTION: L'eau sortira du 1er raccord avec plus de force.
-
Page 12: Garantie Limitée De 90 Jours
ENTRETIEN PRÉVENTIF SUGGÉRÉ: 1. Vidangez l'eau du système lorsqu'il n'est pas utilisé. 2. Nettoyez périodiquement les buses en les faisant tremper dans une solution de CLR, ou d'un produit similaire pour éliminer le calcium et le fer. 3. Retirez périodiquement toutes les buses et rincez le système en faisant couler de l'eau pendant 4 à 5 minutes.
