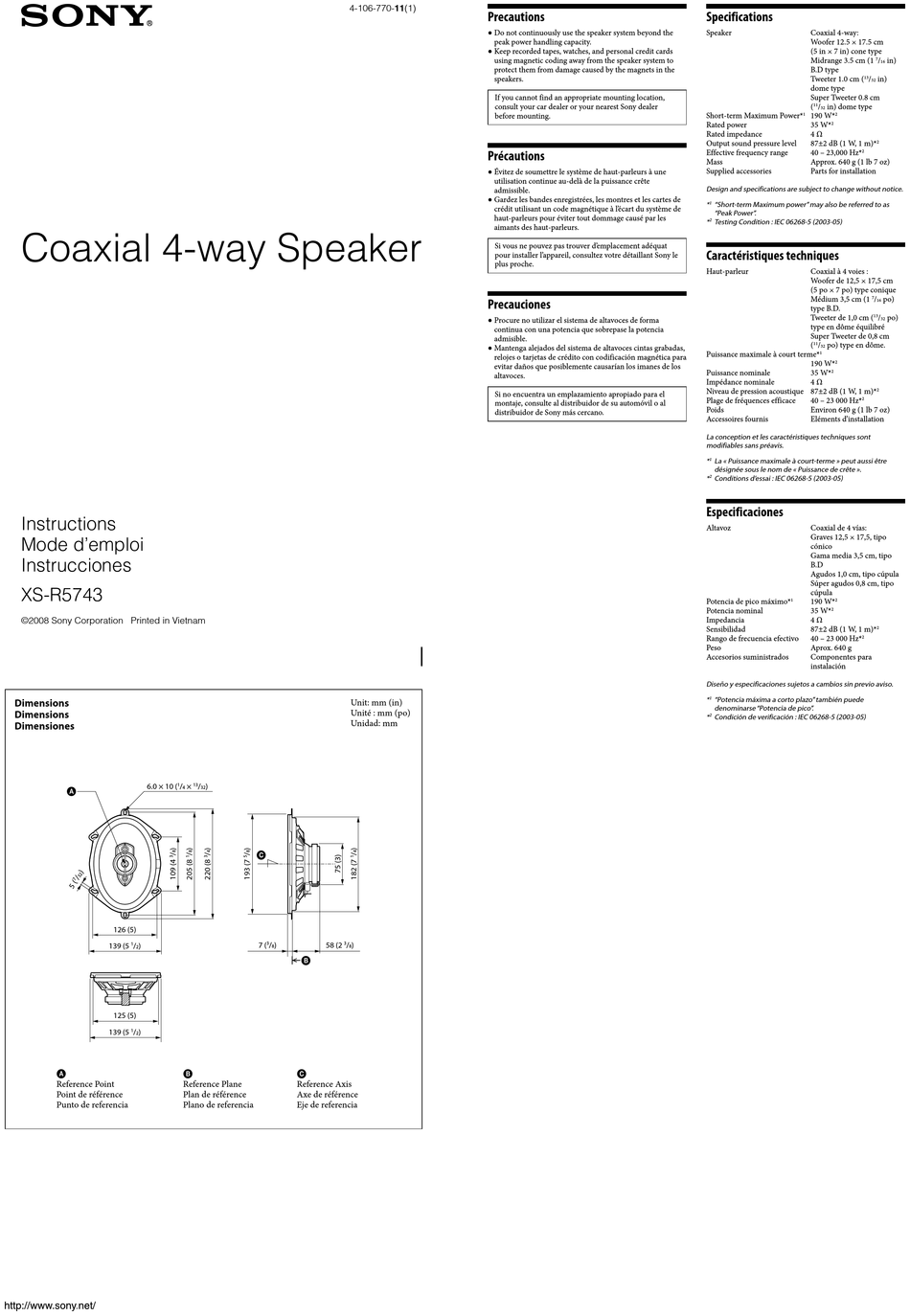

Sony XS-R5743 Instructions

Coaxial 4-way Speaker
Instructions
Mode d'emploi
Instrucciones
XS-R5743
©2008 Sony Corporation Printed in Vietnam
Dimensions
Dimensions
Dimensiones
6.0 × 10 ( /
1
 4
126 (5)
139 (5 / )
1
2
125 (5)
139 (5 / )
1
2
 
Reference Point Reference Plane
Point de référence Plan de référence
Punto de referencia Plano de referencia
4-106-770-11(1)
Unit: mm (in)
Unité : mm (po)
Unidad: mm
× / )
13
32

7 ( / ) 58 (2 / )
3 3
8 8


Reference Axis
Axe de référence
Eje de referencia
Precautions
 Do not continuously use the speaker system beyond the
peak power handling capacity.
 Keep recorded tapes, watches, and personal credit cards
using magnetic coding away from the speaker system to
protect them from damage caused by the magnets in the
speakers.
If you cannot find an appropriate mounting location,
consult your car dealer or your nearest Sony dealer
before mounting.
Précautions
 Évitez de soumettre le système de haut-parleurs à une
utilisation continue au-delà de la puissance crête
admissible.
 Gardez les bandes enregistrées, les montres et les cartes de
crédit utilisant un code magnétique à l' é cart du système de
haut-parleurs pour éviter tout dommage causé par les
aimants des haut-parleurs.
Si vous ne pouvez pas trouver d' e mplacement adéquat
pour installer l'appareil, consultez votre détaillant Sony le
plus proche.
Precauciones
 Procure no utilizar el sistema de altavoces de forma
continua con una potencia que sobrepase la potencia
admisible.
 Mantenga alejados del sistema de altavoces cintas grabadas,
relojes o tarjetas de crédito con codificación magnética para
evitar daños que posiblemente causarían los imanes de los
altavoces.
Si no encuentra un emplazamiento apropiado para el
montaje, consulte al distribuidor de su automóvil o al
distribuidor de Sony más cercano.

Specifications

Speaker Coaxial 4-way:
Woofer 12.5 × 17.5 cm
(5 in × 7 in) cone type
Midrange 3.5 cm (1 /
7
B.D type
Tweeter 1.0 cm ( 13 / in)
32
dome type
Super Tweeter 0.8 cm
( 11 / in) dome type
32
Short-term Maximum Power* 190 W*
1 2
Rated power 35 W*
2
Rated impedance 4 Ω
Output sound pressure level 87±2 dB (1 W, 1 m)*
2
Effective frequency range 40 – 23,000 Hz* 2
Mass Approx. 640 g (1 lb 7 oz)
Supplied accessories Parts for installation
Design and specifications are subject to change without notice.
*
1 "Short-term Maximum power" may also be referred to as
"Peak Power".
* 2 Testing Condition : IEC 06268-5 (2003-05)
Caractéristiques techniques
Haut-parleur Coaxial à 4 voies :
Woofer de 12,5 × 17,5 cm
(5 po × 7 po) type conique
Médium 3,5 cm (1 /
7
16
type B.D.
Tweeter de 1,0 cm (
13
type en dôme équilibré
Super Tweeter de 0,8 cm
( / po) type en dôme.
11
32
Puissance maximale à court terme*
1
190 W* 2
Puissance nominale 35 W*
2
Impédance nominale 4 Ω
Niveau de pression acoustique 87±2 dB (1 W, 1 m)*
2
Plage de fréquences efficace 40 – 23 000 Hz*
2
Poids Environ 640 g (1 lb 7 oz)
Accessoires fournis Eléments d'installation
La conception et les caractéristiques techniques sont
modifiables sans préavis.
* 1 La « Puissance maximale à court-terme » peut aussi être
désignée sous le nom de « Puissance de crête ».
* 2 Conditions d'essai : IEC 06268-5 (2003-05)
Especificaciones
Altavoz Coaxial de 4 vías:
Graves 12,5 × 17,5, tipo
cónico
Gama media 3,5 cm, tipo
B.D
Agudos 1,0 cm, tipo cúpula
Súper agudos 0,8 cm, tipo
cúpula
Potencia de pico máximo* 1 190 W* 2
Potencia nominal 35 W*
2
Impedancia 4 Ω
Sensibilidad 87±2 dB (1 W, 1 m)*
2
Rango de frecuencia efectivo 40 – 23 000 Hz*
2
Peso Aprox. 640 g
Accesorios suministrados Componentes para
instalación
Diseño y especificaciones sujetos a cambios sin previo aviso.
*
1 "Potencia máxima a corto plazo" también puede
denominarse "Potencia de pico".
*
2 Condición de verificación : IEC 06268-5 (2003-05)
in)
16
po)
/ po)
32
