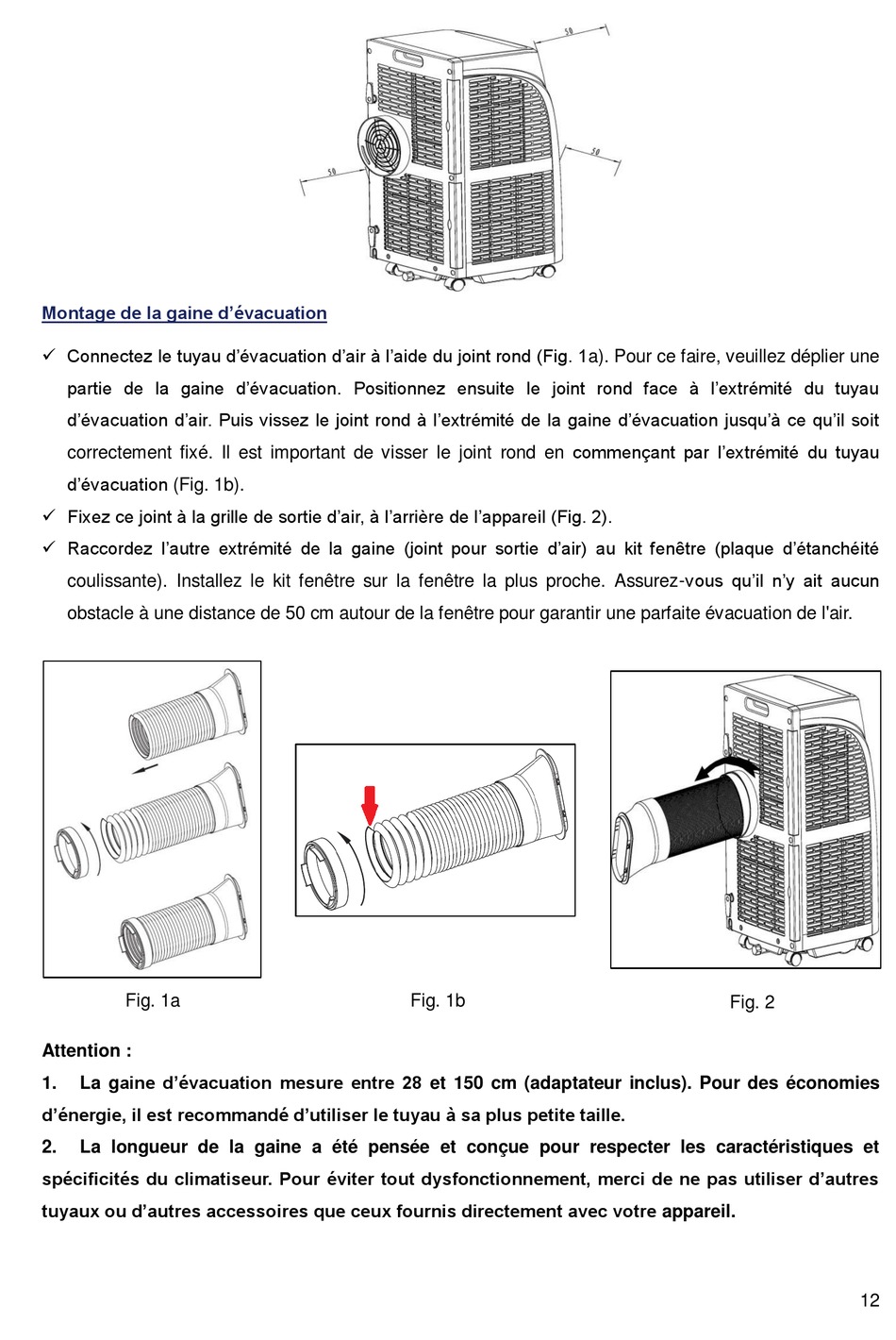

Montage de la gaine d'évacuation
 Connectez le tuyau d'évacuation d'air à l'aide du joint rond (Fig. 1a). Pour ce faire, veuillez déplier une
partie de la gaine d'évacuation. Positionnez ensuite le joint rond face à l'extrémité du tuyau
d'évacuation d'air. Puis vissez le joint rond à l'extrémité de la gaine d'évacuation jusqu'à ce qu'il soit
correctement fixé. Il est important de visser le joint rond en commençant par l'extrémité du tuyau
d'évacuation (Fig. 1b).
 Fixez ce joint à la grille de sortie d'air, à l'arrière de l'appareil (Fig. 2).
 Raccordez l'autre extrémité de la gaine (joint pour sortie d'air) au kit fenêtre (plaque d'étanchéité
coulissante). Installez le kit fenêtre sur la fenêtre la plus proche. Assurez-vous qu'il n'y ait aucun
obstacle à une distance de 50 cm autour de la fenêtre pour garantir une parfaite évacuation de l'air.
Fig. 1a
Attention :
La gaine d'évacuation mesure entre 28 et 150 cm (adaptateur inclus). Pour des économies
1.
d'énergie, il est recommandé d'utiliser le tuyau à sa plus petite taille.
2. La longueur de la gaine a été pensée et conçue pour respecter les caractéristiques et
spécificités du climatiseur. Pour éviter tout dysfonctionnement, merci de ne pas utiliser d'autres
tuyaux ou d'autres accessoires que ceux fournis directement avec votre appareil.
Fig. 1b
Fig. 2
