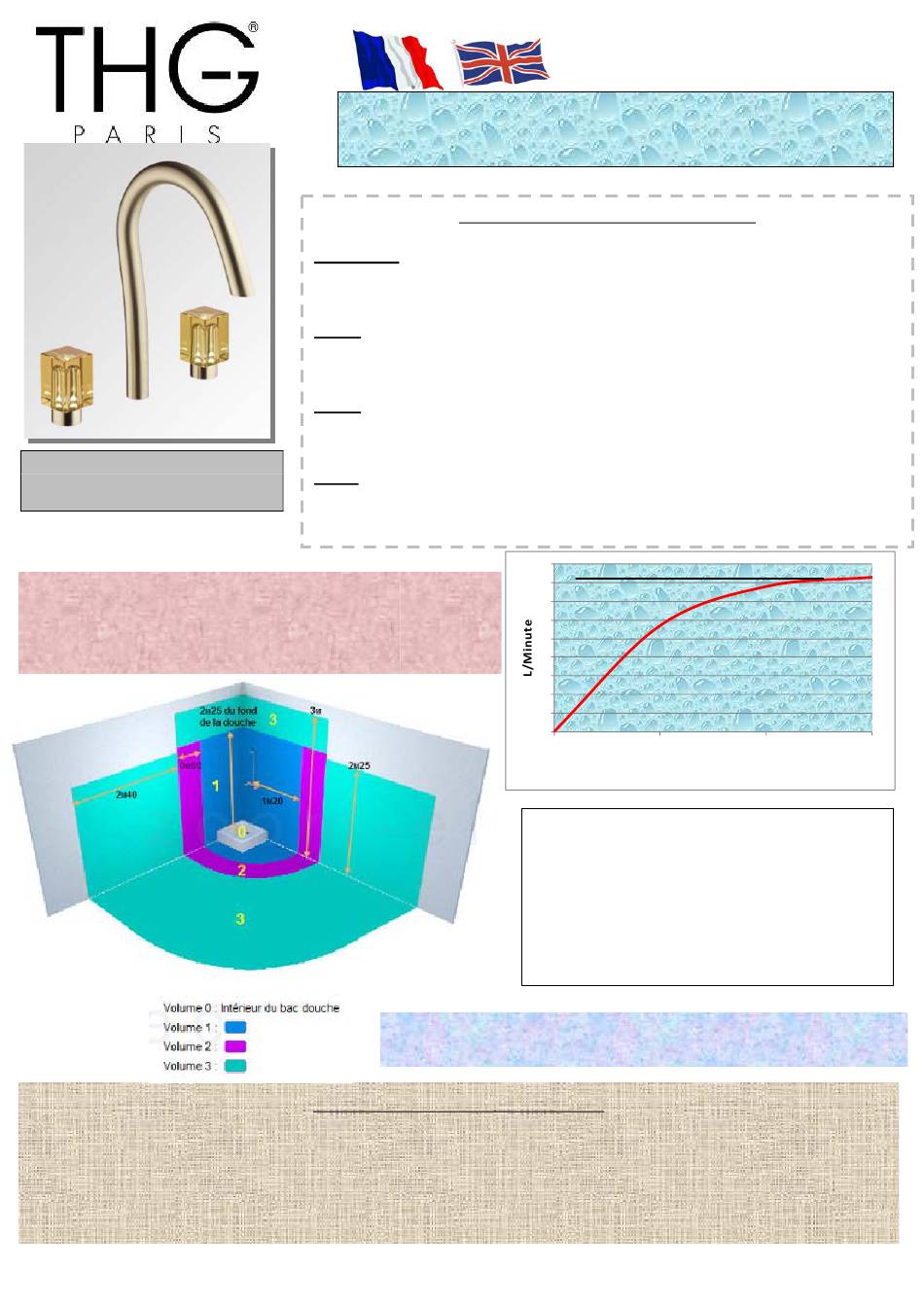

THG PARIS U6J-151LED Manual

THG PARIS U6J-151LED Manual

3 holes basin mixer and pop up waste

Advertisement

Alimentation / Power supply
12V
Le transformateur doit impérativement être placé dans le
volume 3 ou hors volume
The transformer must be placed in volume 3 or off
L'installation doit être conforme à la NF C 15-100. L'éclairage Led fonctionne en 12V, le
boitier avec transformateur doit être impérativement placé hors volumes 1 et 2.
The installation must be in accordance with NF C 15 100. LED lighting functions with 12V.
The box with transformer must imperatively be placed out volumes 1 and 2.
FR
MÉLANGEUR DE LAVABO 3 TROUS
3 HOLES BASIN MIXER AND POP UP WASTE
Référence commerciale /sale reference/
00151LED
: MELANGEUR DE LAVABO 3 TROUS AVEC VIDAGE AVEC SYSTEME
D'ECLAIRAGE PAR LED
3 HOLE BASIN MIXER AND POP UP WASTE WITH LED LIGHTING
SYSTEM
06801
:
ALIMENTATION + CARTE ELECTRONIQUE POUR SYSTEME
D'ECLAIRAGE PAR LED
SUPPLY + ELECTRONIC SYSTEM BOARD OF LED LIGHTING
:
JEU DE DEUX TELECOMMANDES POUR SYSTEME D'ECLAIRAGE
06802
PAR LED
SET OF TWO REMOTE SYSTEM FOR LED LIGHTING
06803:
TRANSFORMATEUR + VARIATEUR POUR CONNECTION SUR
INTERRUPTEUR MURAL, POUR SYSTEME D'ECLAIRAGE PAR LED
TRANSFORMER + VARIATOR FOR CONNECTION ON WALL
SWITCH, FOR LED LIGHTING SYSTEM
Voir page 4 pour l'appairage (procédure de jumelage) de la
télécommande avec le boitier électronique.
Caractéristiques / Caracteristics
GB
9
COURBE DE DEBIT / FLOW RATE CURVE
8
7
6
5
4
3
2
1
0
0bar
1bar
Pression / Pressure
Durée de vie moyenne d'une led : 20000h
Consommation : < à1W par led
Puissance d'éclairage : 10 Lux max à 1m
Average lifespan of an LED: 20000h
Power consumption: <A1W per Led
Lighting power: max 10 lux max 1m
U6J/151LED/FR GB
2bar
3bar
1 /8
Nov.2014

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U6J-151LED and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for THG PARIS U6J-151LED

  • Page 1 U6J/151LED/FR GB MÉLANGEUR DE LAVABO 3 TROUS 3 HOLES BASIN MIXER AND POP UP WASTE Référence commerciale /sale reference/ 00151LED : MELANGEUR DE LAVABO 3 TROUS AVEC VIDAGE AVEC SYSTEME D’ECLAIRAGE PAR LED 3 HOLE BASIN MIXER AND POP UP WASTE WITH LED LIGHTING SYSTEM 06801 ALIMENTATION + CARTE ELECTRONIQUE POUR SYSTEME...
  • Page 2 Montage avec rosace Montage sans rosace Installation Mettre le côté en position Serrer l’écrou à plateau Place the rim mounted Overtighten the nut 2 /8 Nov.2014...
  • Page 3 Positionner le dessous du côté. Passer le fil dans la lumière prévue à cet effet. Visser l’écrou. Position the rim mounted side. Pass the thread through the aperture provided. Tighten the nut. Monter le bec. Bloquer l’écrou de fixation. Relier les côtes avec la nourrice à...
  • Page 4 Installation avec télécommande Installation with commande by remote system Transformateur 12V Transformer 12 V Transformator 12 V Le branchement des leds est à effectuer ici, fil rouge sur le +, après branchement refermer correctement la boite. The connection of the LEDs is to do here, red wire on the +. After connection close the box properly. Bouton de télécommande Remote control Button Bouton poussoir...
  • Page 5 La télécommande permet d’alumer la led d’éclairage avec 5 niveaux d’intensité. En appuyant 1 fois sur le bouton on effectue l’allumage des leds avec l’intensité la plus basse, une 2ème impulsion permet d’avoir le deuxième niveau d’intensité, ceci jusqu’au 5ème niveau d’intensité. En appuyant une nouvelle fois les leds s’éteignent The remote control enables you to switch on the LED lighting with 5 levels of intensity The remote control enables you to switch on the LED lighting with 5 levels of intensity- 1st pression on the button : the lower light intensity, 2nd pression on the button : more light intensity...
  • Page 6 2) Installation avec commande par interrupteur potentiomètre Installation with control switch potentiometer Transformateur 12V Transformer 12 V Transformator 12 V Le branchement des LEDS est à effectuer ici, fil rouge sur le +, après branchement refermer correctement la boite. The connection of the LEDs is to do here, red wire on the +. After connection close the box properly. Un variateur peut commander plusieurs batteries de lavabo référence 151LED A variator can control several batteries sink reference 151LED 6 /8...
  • Page 7 Branchement sur installation Led maison Connection on Installation LED home Un électricien qualifié peut intégrer les led de la batterie de lavabos dans un éclairage de salle de bain plus global. Dans ce cas la télécommande et le boitier d’alimentation + variateur ne doivent pas être commandés (il faut uniquement commander la référence 151LED.
  • Page 8  Les envois doivent être faits par l’expéditeur en port payé et adressés au service après-vente THG.  Les produits doivent être emballés de façon individuelle de manière à ne causer aucun coup ou détériorations.  A réception les produits sont expertises : - Si le défaut est imputable à...
