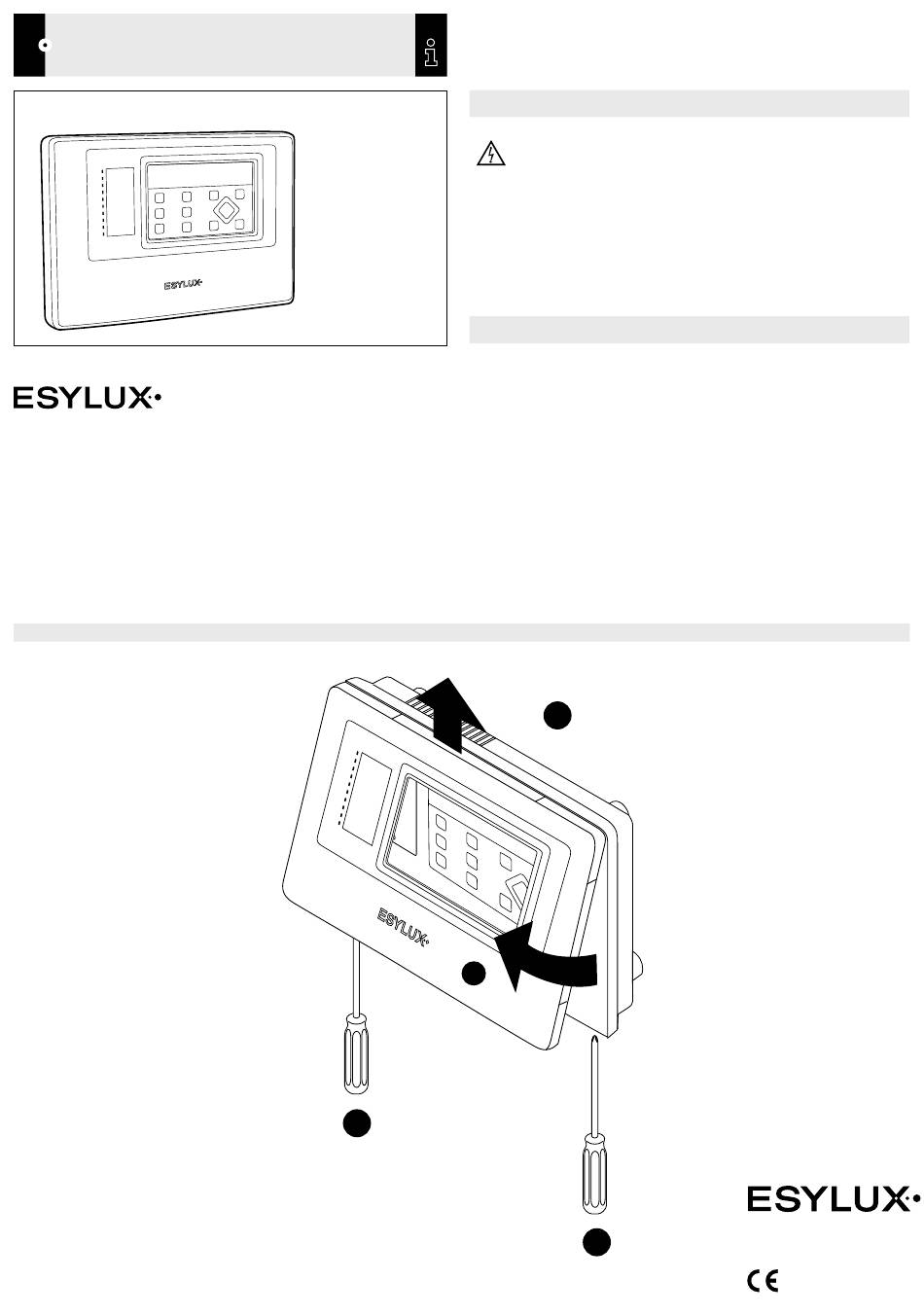

MONTAGEANLEITUNG
MONTAGE / INBETRIEBNAHME
••
PROTECTOR Control Panel
www.esylux.com
1
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren
Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter Berücksichtigung
der landesüblichen Installationsvorschriften/-normen ausgeführt werden. Vor der Montage des Produktes
ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung beschrieben)
bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewährleistungsanspruch entfällt. Sofort nach dem Auspacken ist das Gerät
auf Beschädigungen zu prüfen. Im Falle einer Beschädigung darf das Gerät keinesfalls in Betrieb
genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden kann,
so ist dieses unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.
Defekte oder beschädigte Batterien/Akkus sind sofort dem Recyclingkreislauf zuzuführen.
2 • BESCHREIBUNG PROTECTOR CONTROL PANEL
Die Gefahrenmeldezentrale PROTECTOR Control Panel kann alle sicherheitsrelevanten
Meldungen des Gebäudes anzeigen und eine Brandfallsteuerung über die Ausgänge vornehmen.
Eingangsseitig können in 6 Funk-Gruppen maximal je 10 Funk-Rauchwarnmelder PROTECTOR KRF
9 V aufgeschaltet werden sowie an 5 Meldegruppeneingängen verdrahtete Melder angeschlossen
werden. Ein 12 V / 2Ah Akku überbrückt auch längere Netzausfallzeiten.
Die Bedienung ist in verschiedenen Zugriffsebenen jeweils passwortgeschützt. Programmiert wird
die Zentrale über die Tastatur oder per USB über die ESYLUX Programmiersoftware PROTECTOR
Programming Tool.
Der LAN-Anschluss ermöglicht einen Fernzugriff zum Beispiel über WLAN oder Internet, sofern
entsprechende Peripheriegeräte vorhanden sind. Der Zugriff über Internet erfordert zusätzlich eine
feste IP-Adresse oder einen entsprechenden Dienst.
Die weiteren Informationen zur Installation und Inbetriebnahme entnehmen Sie bitte der
Bedienungsanleitung auf dem mitgelieferten Datenträger. Die Bedienungsanleitung steht ebenfalls
unter
www.esylux.com zum Download bereit.
3
2
1
ESYLUX GmbH
An der Strusbek 40, 22926 Ahrensburg/Germany
Internet: www.esylux.com
e-mail: info@esylux.com
MA00348503
