Summary of Contents for LED's light LEDstrip

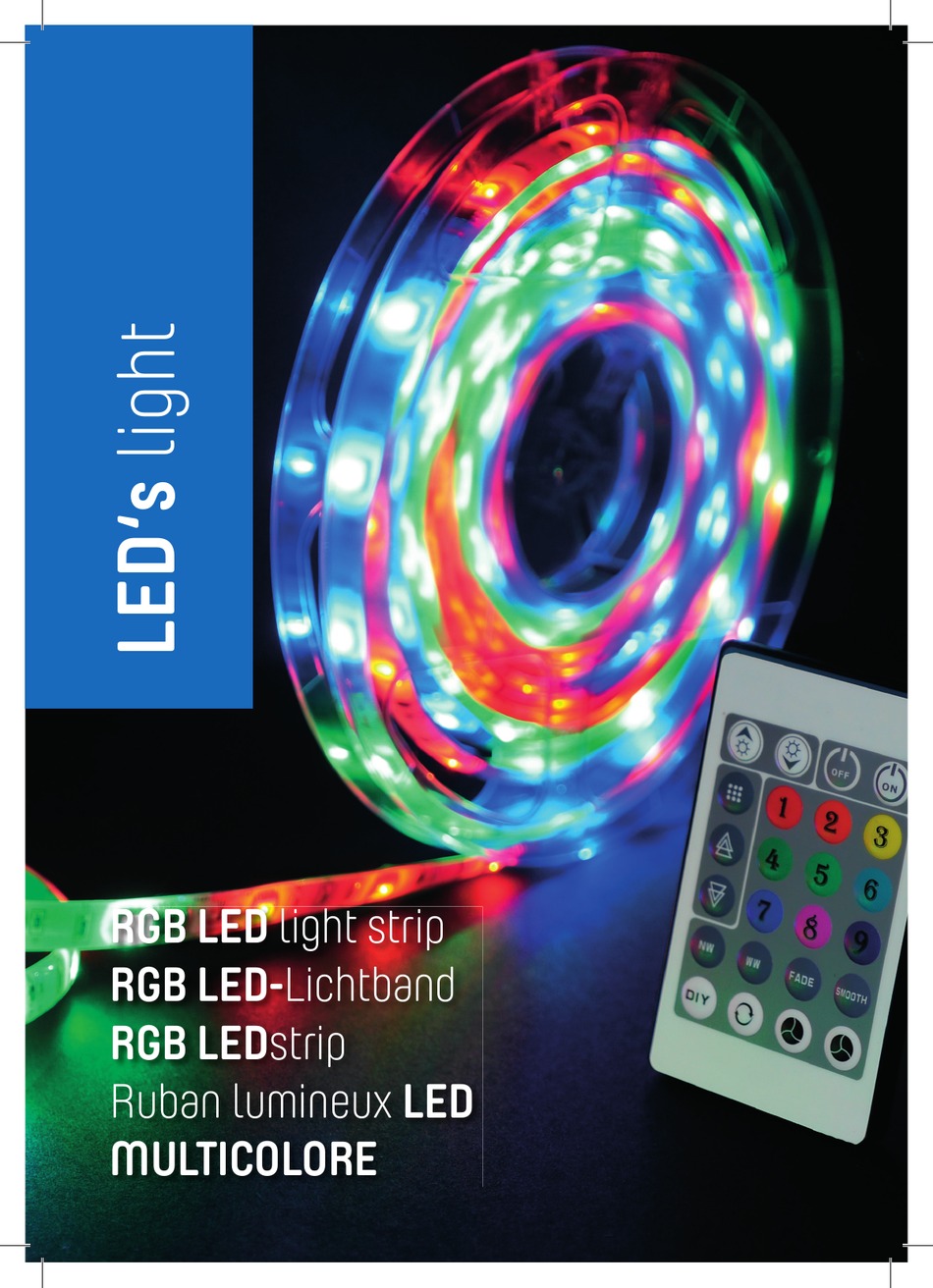

- Page 1 RGB LED light strip RGB LED-Lichtband RGB LEDstrip Ruban lumineux LED MULTICOLORE...
- Page 2 Teilebezeichnung / Lieferumfang Teilebezeichnung 1. Netzadapterkabel, Länge ca. 1,2 m (1 x) 2. Netzadapter mit Anschlusskabel (1 x) 3. Lichtsteuereinheit mit Infrarotempfänger und Verbindungskabel zum 5 m RGB-LED Lichtband (1 x) 4. 5 m RGB-LED Lichtband (1 x) 5. 4-poliges Verbindungsstück (2 x) 6. Fernbedienung mit Batterie (Bezeichnung 3V, Typ CR2025) (1 x) 7. Verbindungkabel ca.
-
Page 3: Allgemeine Sicherheitsinformationen
Allgemeine Sicherheitsinformationen Bitte lesen Sie diese Sicherheitshinweise und die Bedienungsanleitung vollständig vor Inbetriebnahme. Die Sicherheitshinweise und die Anleitung sind Teil des Produkts. Die Sicherheitshinweise beinhalten wichtige Informationen für die Erstinbetriebnahme. Bewahren Sie die Anleitung sorgfältig auf und geben Sie diese bei Weitergabe oder Weiter- veräußerung an Dritte weiter. - Page 4 Montage / Verstellmöglichkeiten Montage: 1. Das Netzadapterkabel 1 mit dem Netzadapter 2 verbinden. 2. Den Netzadapter 2 mit der Lichtsteuereinheit 3 verbinden Das Verbindungskabel der Lichtsteuereinheit 7 mit dem 10 m RGB-LED Band verbinden. Hierbei dringend auf die richtige Polarität achten, siehe Bild! Bei beiden Verbindern muss der Pfeil übereinstimmen.
- Page 5 Montage / Verstellmöglichkeiten Verwendung des Verbindungskabel 7 Achtung! Das RGB-LED Band ist flexibel aufgebaut. Geben Sie besonders acht bei der Befestigung an kleinen Radien oder Kanten. Es dürfen sich keine LEDs oder Widerstände im Knickbereich befinden, da diese sonst Schaden nehmen. Bei Bedarf bitte unsere Verbin- dungskabel 7 verwenden.
- Page 6 Erklärung der Fernbedienung Fernbedienung aktivieren durch vorsichtiges herausziehen des Kunststoffstreifens. Helligkeit/Geschwindigkeit erhöhen Helligkeit/Geschwindigkeit verringern „Aus“ Schalter „An“ Schalter Schnelleinstellung der IC-Punkte Programm Schnellwahltaste 1 Programm Schnellwahltaste 2 Programm Schnellwahltaste 3 IC-Punkt erhöhen Programm Schnellwahltaste 4 Programm Schnellwahltaste 5 Programm Schnellwahltaste 6 ...
- Page 7 Verfügbare Farbprogramme 001 Rot, statisch 050 Drei Grundfarben Dreierkolonne 096 Lila und Türkis blinken abwechselnd 002 Grün, statisch Rückwärts 097 Türkis und Gelb blinken abwechselnd 003 Blau, statisch 051 Drei Grundfarben Dreierkolonne Vor- 098 Gelb und Weiß blinken abwechselnd 004 Gelb, statisch und Rückwärts 099 Rot, Grün und Blau blinken abwech- 005 Türkis, statisch...
-
Page 8: Technische Daten
Entsorgen Entsorgen: Nach Ende der Lebensdauer ist das Produkt fachgerecht zu entsorgen. Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich dazu verpflichtet, Batterien ordnungsgemäß an den vorgesehenen Sammelstellen zu entsorgen. Elektronische Bauteile müssen dem Sondermüll zugeführt werden. -
Page 9: Package Content
1. Power adapter cable, length ~1.2m (1 x) 2. Power adapter (1 x) 3. LED controller (1 x) 4. 5m RGB LEDstrip (1 x) 5. 4-pin connector (2 x) 6. Remote control with battery (3V, type CR2025) (1 x) 7. Connection cable ca. 10cm (4 x) 8. LEDstrip brackets (10 x) -
Page 10: General Safety Instructions
The LEDstrip may be used outdoors (only uncut LEDstrip, without driver and controller). Do not immerse the LED strip into water. Do not use the LEDstrip when it has visible damage. Never attempt to open the controller or driver. The LEDstrip cannot be repaired; this part must be immediately disposed in case of a defect. - Page 11 (see picture). Total length of 1 LEDstrip is max. 5 m for safe operation, make sure the used power supply has suitable specifications. The supplied power supply of this set is suitable for the inclu-...
- Page 12 1. Open the cover of the connection cable. Place the connection cable 7 on a flat surface. 2. Insert the end of a cutted RGB LEDstrip with the flat side down to the connection points of the connection cable. Make sure the tape of the strip is removed when doing this so the strip makes good contact with the pins of the connection cable.
-
Page 13: Explanation Of The Remote Control
Explanation of the remote control The remote control can be activated by pulling the plastic strip from the remote (only applies to fi rst time use of the product) Increase brightness / speed Reduce brightness / speed „Off“ Switch „On“ switch <... - Page 14 Available color programs 001 Static red painted 092 Seven color comet backward direction 002 Static green 047 Seven color reverse interactive painted 093 Red-blue color jump flash 003 Static blue 048 Seven color brush forward and back- 094 Blue-green color jump flash 004 Static yellow ward direction 095 Green-purple color jump flash...
-
Page 15: Notes On Disposal
Notes on Disposal Old units, marked with the symbol as illustrated, may not be disposed of in the household rubbish. You must take them to a collection point for old units (enquire at your local authority) or the dealer from whom you bought them. These agencies will ensure environmentally friendly disposal. - Page 16 1. Adapterkabel, lengte ~1.2m (1x) 2. Voedingsadapter (1 x) 3. LED-controller (1 x) 4. 5 m RGB ledstrip (1 x) 5. 4-pins connector (2 x) 6. Afstandsbediening met batterij (3V, CR2025) (1 x) 7. verbindkabels ca. 10 cm (4 x) 8. Ledstrip beugels (10 x)
-
Page 17: Algemene Veiligheidsinstructies
Het gehele product mag niet worden gewijzigd of aangepast. Raak de strip niet aan terwijl hij in gebruik is of na gebruik totdat het is afgekoeld. Gebruik de LEDstrip niet tijdens de installatie. Kijk niet langdurig in het licht van de stip, dit kan het zicht beschadigen. -
Page 18: Montage
De flexibele RGB LED strip kan worden gesneden op de gemarkeerde plaatsen „schaar symbool“ op de strip (zie foto). Totale lengte van 1 ledstrip is max. 5 m voor een veilig gebruik, zorg ervoor dat de gebru- ikte voeding is geschikt specificaties. De meegeleverde voeding van deze set is geschikt... - Page 19 1. Open een uiteinde van de aansluitkabel. Plaats de aans- luitkabel (7) op een vlakke ondergrond. 2. Steek het uiteinde van een gesneden RGB ledstrip met de platte kant naar beneden op de aansluitpunten van de aansluitkabel. Zorg ervoor dat de tape van de strip van tevoren wordt verwijderd, zodat de strip goed contact maakt met de pinnen van de aansluitkabel.
- Page 20 Uitleg van de afstandsbediening De afstandsbediening kan worden geactiveerd door de plastic strip uit de afstandsbe- diening te trekken (geldt alleen bij eerste keer gebruik van het product) Verhoog de helderheid / snelheid Verminder de helderheid / snelheid „Uit“-schakelaar „On“-schakelaar <Geen functie met dit product>...
- Page 21 Beschikbare kleur programma‘s 001 Statisch rood 047 Zeven kleuren op flikkerend omge- 093 Rood en blauw knipperen afwisselend 002 Statisch groen keerd 094 Blauw en groen knipperen afwisselend 003 Statisch blauw 048 Zeven kleur gordijnen abwecheln 095 Groen en paars knipperen afwisselend 004 Statisch geel vooruit en achteruit 096 Paars en turquoise knipperen...
- Page 22 Aanwijzingen voor verwijdering Oude eenheden, aangeduid met het symbool zoals afgebeeld, mag niet weggegooid worden met het gewone huisvuil. Je moet ze bij een inzamelpunt deponeren voor oude eenheden (informeer bij uw gemeen- te) of de leverancier van wie u het product kocht. Deze zorgen voor een milieuvriendelijke verwerking.
- Page 23 Nomenclature - Contenu du colis Nomenclature 1. Câble secteur, longueur env. 1,20 m (1 x) 2. Alimentation électrique avec câble de raccordement (1 x) 3. Unité de commande de l‘éclairage avec récepteur infrarouge et câble de liaison vers le ruban lumineux RGB=LED de 5 m (1 x) 4. Ruban lumineux RGB=LED de 5 m (1 x) 5. Connecteur quadripolaire (2 x) 6. Télécommande avec batterie (3V, type CR2025) (1 x)
-
Page 24: Instructions Générales De Sécurité
Instructions générales de sécurité Prière de lire dans leur intégralité ces instructions de sécurité et le mode d‘emploi avant la mise en service. Les instructions de sécurité et le mode d‘emploi font partie intégrante du produit. Les instructions de sécurité contiennent des informations utiles pour la première mise en service. - Page 25 Montage - Possibilités de réglage Montage: 1. Raccordez le câble de l‘alimentation électrique 1 à l‘alimentation électrique 2 . 2. Raccordez l‘alimentation électrique 2 à l‘unité de commande de l‘éclairage 3 . 3. Raccordez le câble de raccordement de l‘unité de commande optique 7 au ruban RGB-LED 4 de 10 m.
- Page 26 Montage - Possibilités de réglage Utilisation du câble de raccordement 7 Attention ! La structure du ruban RGB-LED est flexible. Faites surtout attention lors de sa fixation sur des arêtes vives ou à faible courbure. Aucune LED, ni aucune résistance ne doivent se trouver dans la zone de la pliure ;...
-
Page 27: Fonctionnement De La Télécommande
Fonctionnement de la télécommande Mettez la télécommande en service en retirant doucement le ruban plastique. Augmenter la luminosité/vitesse Diminuer la luminosité/vitesse Interrupteur sur « Arrêt » Interrupteur sur « Marche » Réglage rapide des points du CI Touche de raccourci 1 Touche de raccourci 2 Touche de raccourci 3 Augmenter le point CI... - Page 28 Programmes de couleurs disponibles 001 Rouge statique le sens arrière 093 Clignotement rouge et bleu en alternance 002 Vert statique 051 Trois couleurs primaires, chenillard dans 094 Clignotement bleu et vert en alternance 003 Bleu statique les sens avant et arrière 095 Clignotement vert et violet en alternance 004 Jaune statique 052 Trois couleurs mélangées, chenillard...
-
Page 29: Spécifications Techniques
Notes concernant l‘élimination Après sa fin de vie, le produit doit être éliminé dans les règles. Ce produit ne peut être jeté aux ordures ménagères. Tout utilisateur est tenu de par la loi à éliminer les produits dans les règles, en passant par des centres de collecte. Les composants électroniques doivent être mis dans des bacs à... - Page 32 Imported by SHADA BV WEEE DE: 97413743 WEEE NL: 3505 www.shada.nl...
