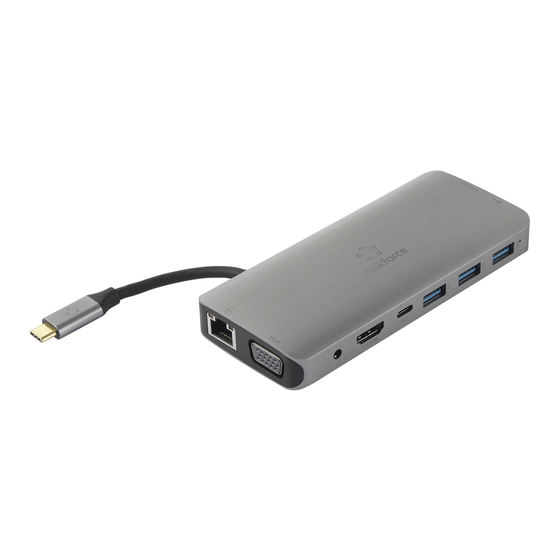

Renkforce RF-DKS-400 Operating Instructions Manual

Bedienungsanleitung
RF-DKS-400 USB-C™ 10-in-1 Notebook Docking-
station 87 W
Best.-Nr. 2266923
Bestimmungsgemäße Verwendung
Das Produkt ist zum Anschluss an einen Computer oder Smartphone mit USB-C™-Schnittstelle
vorgesehen und stellt dort zusätzliche Schnittstellen zur Verfügung.
a) Externe Grafikkarte: Sie können ein HDMI-Gerät sowie einen VGA-Monitor anschließen.
Ihr Computer hat dadurch 2 zusätzliche Monitoranschlüsse zur Verfügung.
b) Externer Netzwerkadapter: Er dient zum Herstellen einer Netzwerkverbindung, z.B. wenn
der Computer nicht über einen Netzwerkanschluss verfügt.
c) Externer USB-Hub: Ein integrierter USB3.0-Hub mit 3 Ports stellt zusätzliche USB-Ports
zur Verfügung, z.B. für eine USB-Maus, eine USB-Tastatur oder ein zusätzliches USB-
Laufwerk.
d) Externe Soundkarte: Eine Stereoklinkenbuchse (3,5 mm, für Kopfhörer und/oder Mikro-
fon) dient zum Anschluss von analogen Audio-Geräten, z.B. eines Headsets.
e) Ein USB-C™ Ladeport (PD3.0) zur Stromversorgung der Dockingstation ist gleichfalls
mit integriert. Die Ladestromversorgung erfolgt für angeschlossene USB-Geräte über die
USB3.0-Ports sowie den USB-C™-Port.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau
durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedie-
nungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen In-
haber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• Notebook Dockingstation • Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in die-
ser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Be-
dienung gegeben werden sollen.
Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanlei-
tung zu lesen.
Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und eu-
ropäischen Richtlinien.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gela-
gert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
b) Personen und Produkt
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, enfernen Sie in einem
solchen Fall die zugehörige Stromversorgung. Das Produkt darf danach nicht
mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
c) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.

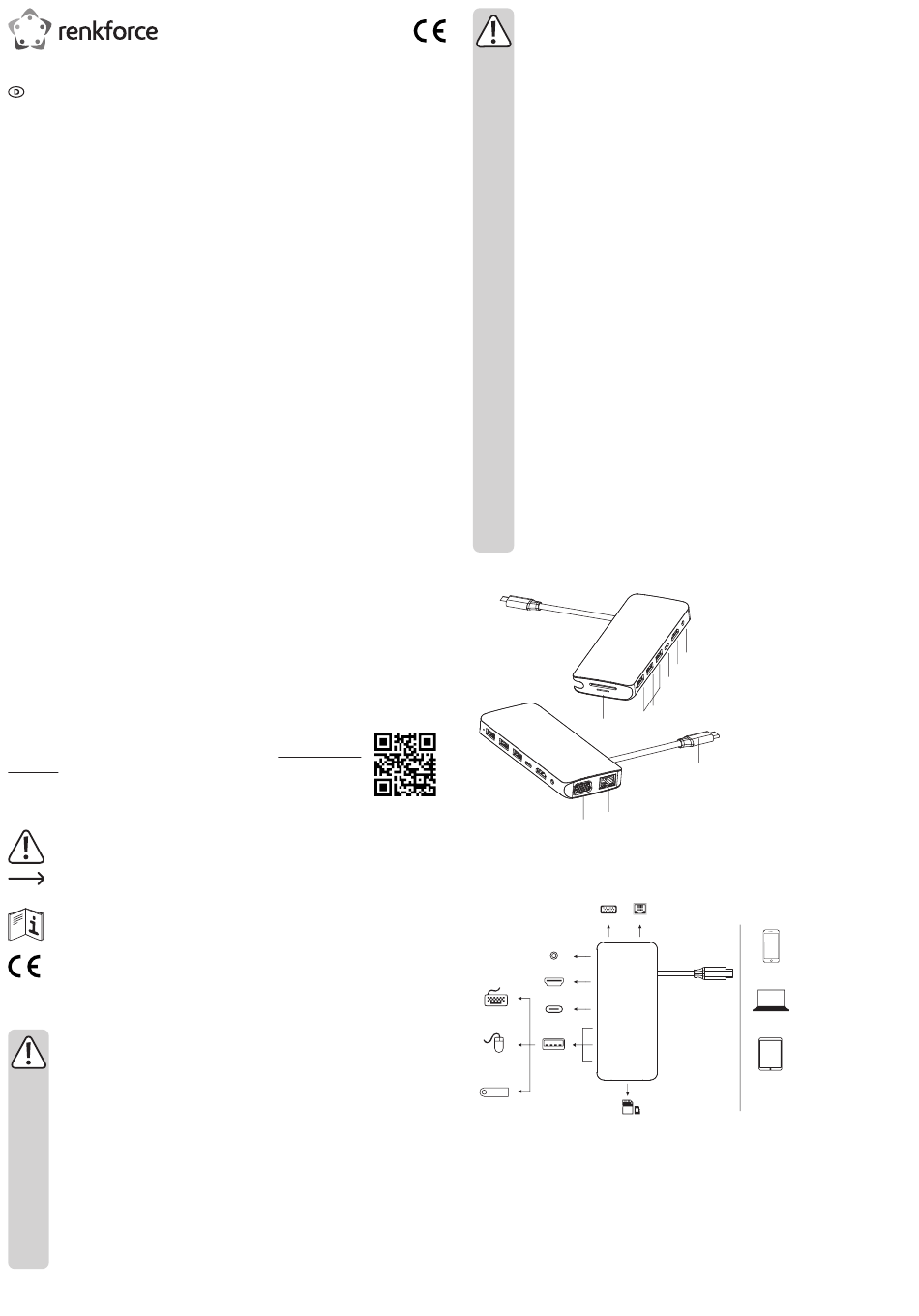

Bedienelemente
5
7
8
Inbetriebnahme
a) Anschluss
VGA Ethernet
Audio
HDMI
Tastatur
PD3.0
USB3.0x3
Maus
USB-Stick
• 3,5 mm Klinkenbuchse (1) : Schließen Sie hier analoge Audio-Geräte z.B. ein Headset oder
Mikrofon bzw. Lautsprecher an.
• HDMI-Anschluss (2) : Schließen Sie ein Displaygerät mit HDMI-Stecker an (für Videosignale
mit 4K2K 30 Hz / 3840 x 2160 Pixel).
• Verbinden Sie ein USB-C™-PD Ladegerät mit dem Ladeport (PD3.0) (3), um die
Dockingstation mit Strom zu versorgen (max. 100 W im Eingang). Um den Akku eines mit
der Dockingstation verbundenen Geräts zu laden, beträgt die maximale Ladeleistung 87 W.
• Anschlüsse USB3.0 x 3 (4) : Schließen Sie periphere Geräte wie z.B. Tastaturen, Mäuse
und USB-Speichermedien an.
1 3,5 mm Klinkenbuchse (Audio)
2 HDMI-Anschluss
3 USB-C™ Ladeport (PD3.0)
4 USB3.0-Ports
1
5 SD & microSD-Kartenleserein-
2
3 schub
6 USB-C™-Anschlussstecker
4
(Host)
7 Ethernet-Anschluss
8 VGA-Anschluss
6
Mobil
MacBook
Tablet PC
SD & microSD
Kartenleser
