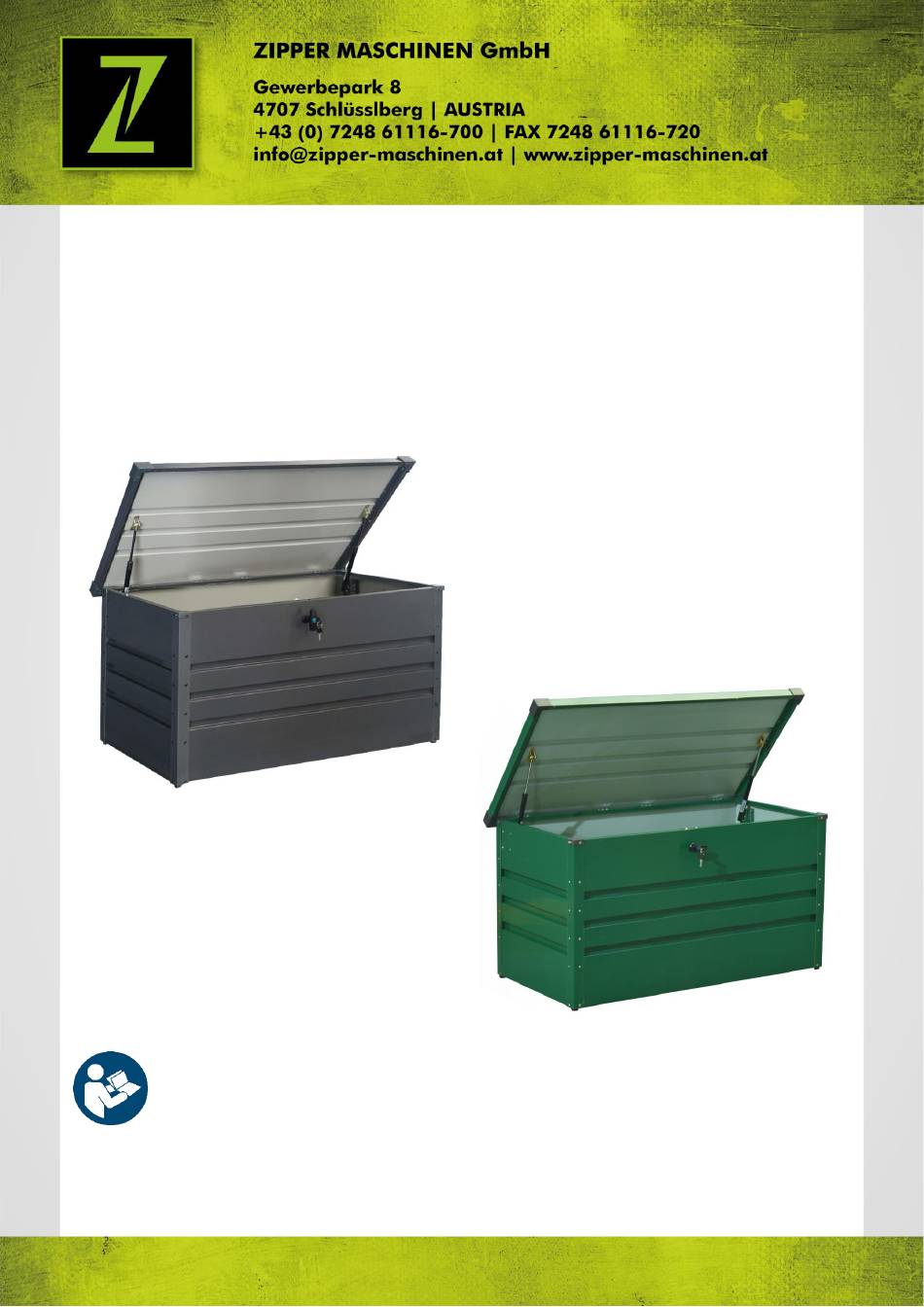

- Page 1 Originalfassung BETRIEBSANLEITUNG Garten- u. Futteraufbewahrungsbox Übersetzung / Translation USER MANUAL Garden- and food storage box ZI-GAB100AN EAN: 9120039234281 ZI-GAB100GR EAN: 9120039234250 Edition: 17.08.2020 – Revision - 00 – TrT - DE/EN...
-
Page 2: Sicherheitszeichen / Safety Signs
Do not stand on the product or do not use the product as a climbing aid (ladder). Warnschilder und/oder Aufkleber, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern! Missing or non-readable safety stickers have to be replaced immediately! TECHNIK/ TECHNICS Lieferumfang / delivery content ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR... -
Page 3: Technische Daten / Technical Data
Handschuhe, da einige Blechteile scharfkantig sind. Auf Quetschgefahren achten, Finger oder sonstige Körperteile von beweglichen Teilen des Produktes fernhalten. Verwenden Sie das Produkt niemals auf Steigungen, Gefällen als Aufstiegshilfe und Belasten Sie dieses nur innerhalb der angegebenen max. Gewichtsangaben. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR... -
Page 4: Montage / Assembly
Halterung für die Gasdruckfeder (C5) (siehe Abbildung links). 3. Montage Vorder- und Rückwand Montieren Sie die Vorder- (P3) und Rückwand (P4) mittels Schrauben / Muttern (F2) und Scheiben (S3) an die Eckwinkel (siehe Abbildung links). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR... - Page 5 Hinweis: Achten Sie darauf, dass sich die Aussparung für große Lochbohrung am vorderen, rechten Eckwinkel am oberen Rand befindet. Die oberste und unterste Schraubverbindung lassen Sie vorerst aus. (Dort werden später der Kantenschutz bzw. die Bodenplatte fixiert.) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 6 (P2) mittels Schrauben / Muttern (F2) und Scheiben (S3) an die Vorder- und Rückwand (siehe Abbildung links). 9. Befestigung Bodenplatte Befestigen Sie die Bodenplatte (P5) mittels kurzer Schrauben (F1) und Scheiben (S3) an den Querstreben. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 7 Montage Zylinderschoss Führen Sie das Drehzylinderschloss (B1) von der Außenseite in die Bohrung der Vorderwand ein. Geben Sie auf der Innenseite das Schlossblech (C8), eine Scheibe, einen Federring und eine Mutter auf den Zylinder des Schlosses. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 8 Lochbohrungen an den Seitenwänden ein (siehe Abbildung links). Montage Deckel und Gasdruckfeder Befestigen Sie die Gasdruckfedern (G3) beidseitig am Deckel. Montieren Sie den Deckel (PB01) mit Schrauben / Muttern (F2) und Muttern auf die Rückwand. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 9 (F2) and washers (S3) and on the upper edge of the side panel using short screws (F1). Mount the ball head (S7) to the holder for the gas spring (C5) using short screws (F11) (see illustration on the left). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 10 Leave out the top and bottom screw connection for the time being. This is where the edge protectors or bottom plate will be fixed later (see illustration on the left). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 11 Assemble the right side panel (P2) to the front and back panel using screws/nuts (F2), washers (S3) (see illustration left). 9. Fixation bottom plate Fix the bottom plate (P5) to the braces using short screws (F1) and washers (S3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 12 Insert the cylinder lock (B1) from the outside into the borehole at the front panel. On the inside, place the lock plate (C8), a washer, a spring washer and a nut on the cylinder of the lock. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
- Page 13 Assembly cover and gas spring Attach the gas springs (G3) on both sides of the cover. Assemble the cover with screws (PB01) and nuts (F2) on the back panel. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR...
-
Page 14: Reinigung / Cleaning
Corner Bottom plate bracket front left Corner Edge protector bracket front back right Brace Edge protector front left Holder for gas Edge protector spring front right Lock plate Ball head Gas spring Foot ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR... -
Page 15: Ersatzteilbestellung / Spare Parts Order
You find the order address in the preface of this operation manual. (DE) Den elektronischen Ersatzteilkatalog finden Sie auf unserer Homepage (Ersatzteile) (EN) For electronic spare-parts catalogue please refer to our homepage (spare-parts) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-GAB100AN/ZI-GAB100GR... - Page 16 1.) Warranty: Gewährleistung: Company ZIPPER Maschinen GmbH grants for mechanical Die Fa. ZIPPER Maschinen gewährt für mechanische und and electrical components a warranty period of 2 years for elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren amateur use; and warranty period of 1 year for für den Hobby Einsatz;...
