McLED ML-901.007.22.0 Quick Start Manual

DALI přijímač pro RGBW, CCT, DIM
ML-901.007.22.0
Blahopřejeme Vám k nákupu nového DALI přijímače McLED. Před prvním použitím si prosím pročtěte tento návod.
2 skupiny DALI
Vstupní & výstupní signál/
Vstup pro tlačítkový spínač
170 mm
Technické parametry:
Vstupní napětí 12-36VDC
Výstupní proud max. 4x5A
Výstupní výkon 4x(60-180)W
Režim napájení Konstantní napětí
170 x 53,4 x 28 mm
Rozměry
Spotřeba DALI 2mA
Rozsah stmívání 0.1%-100%
Krytí IP20
Vlastnosti:
• Odpovídá standardům IEC 62386-102, IEC 62386-207
• Kompatibilní se všemi systémy DALI
• Manuální/automatické nastavení DALI adresy
• Zobrazení DALI adresy na digitálním displeji
• Volitelné stmívání tlačítkem/DALI
• 4 kanály - lze nastavit od 1 do 4 adres
• Při použití zesilovače lze ovládat neomezeně velké sestavy
Instalace:
Funkce DALI stmívač nebo push-dim
nemohou být použity souběžně.
1. Manuální nastavení adresy DALI pomocí tlačítek
1.1. Stiskněte a podržte jedno libovolné tlačítko ze dvou dokud digitální displej neblikne, poté tlačítko uvolněte.
1.2. K označení číslice stiskněte jedno ze dvou tlačítek, klikněte znovu pro změnu číslice, dokud se neobjeví požadovaná adresa DALI.
Kliknutím na první tlačítko nastavíte „desítky", druhým tlačítkem nastavíte „jednotky". Adresy lze nastavit od 00~63.
1.3. Poté stiskněte a podržte jakékoli z těchto tlačítek, dokud digitální displej nepřestane blikat, což značí potvrzení Vašeho nastavení.
Poznámka: Adresu DALI můžete přiřadit manuálně z 00-63 a FF. Tovární nastavení nemá žádnou adresu a na displeji se zobrazuje
jako . Nastavení resetuje stmívač do továrního nastavení.
CZ A
Digitální displej
12-36V DC vstup pro
napájení
LED Dimmer
Společný výstup (+)
ML-901.007.22.0
CH 1: R výstup (-)
CH 2: G výstup (-)
CH 3: B výstup (-)
CH 4: W výstup (-)
Tlačítka pro manuální nastavení DALI adresy
Upozornění:
• Instalaci smí provádět pouze odborně způsobilá osoba
• Před instalací vždy odpojte napájení, abyste předešli úrazu elek-
trickým proudem
• Nevystavujte zařízení vlhkosti
Poznámky:
1. Maximální zátěž každého kanálu (CH1 - CH4) je 5A, pro řízení
LED pásků s větším proudovým odběrem použijte RGBW
zesilovač (ML-952.002.22.0)
Příklad: LED pásek RGB (= 3 kanály, CH1-CH3) 14,4 W/m 12V => 1 kanál =
14,4 / 4,8 / 5A /
3 = 4,8 W/m = 12 = 0,4 A/m, max. délka =
(v případě 24V varianty bude max. délka 25 m)
Pro ovládání delších LED pásků použijte RGBW zesilovač.
2. Minimální výkon (Pmin) napájecího zdroje určete takto:
Pmin = Wattáž RGB LED pásku na metr x počet metrů x 1,2 (rezerva)
Příklad pro RGB LED pásek 14,4 W/m, 5 metrů: Pmin = 14,4 x 5 x 1,2 = 86,4 W
3. Výstupní napětí napájecího zdroje musí být stejné jako napájecí
napětí připojeného LED pásku
4. Každý LED pásek má definovanou max. délku pro jednostranné
a oboustranné zapojení - nepřekračujte tyto hodnoty
5. V případě odpojení napájení si přijímač pamatuje nastavenou
barvu/barevný režim, po opětovném připojení napájení se
automaticky spustí v nastavené barvě. Byl-li před odpojením
napájení ovladačem vypnutý, bude po opětovném připojení
napájení také vypnutý (a naopak).
6. Až Vám náš produkt doslouží, odevzdejte jej na sběrná místa pro
elektroodpad.
SK
2. Nastavení počtu DALI adres na výstupu
®
2.1. Stiskněte a podržte obě tlačítka dokud digitální displej neblikne, poté tlačítka uvolněte.
2.2. Klikněte na první tlačítko pro vybrání "1A", "2A", "3A" nebo "4A" což znamená 1 adresa, 2 adresy, 3 adresy, 4 adresy.
2.3. Následně stiskněte a podržte jakékoli tlačítko, dokud digitální displej nepřestane blikat, což značí potvrzení Vašeho
nastavení.
Příklad: adresování při nastavní adresy 22
• Výběr 1A, všechny čtyři kanály budou mít adresu 22
• Výběr 2A, kanál 1 & 3 = adresa 22, kanál 2 & 4 = adresa 23
3. DALI adresa přiřazena DALI master zařízením: v případě využití DALI master zařízení bude adresa nastavena automaticky, pro více
informací přečtěte návod k Vašemu MASTER DALI zařízení.
Poznámka: Digitální displej zobrazí
4. Mód stmívání tlačítkem - Pokud připojíte AC tlačítko podle schématu níže, displej zobrazí „PD" - označení módu stmívání AC tlačít-
kem. Funkce v tomto módu je následující:
4.1. Stiskem tlačítka střídavě zapnete/vypnete
4.2. Stisknutím a podržením tlačítka střídavě snižujte/zvyšujte intenzitu (jas). Rozsah stmívání je v tomto módu 1 - 100 %
4.2. V případě výpadku napájení si přijímač pamatuje poslední (úroveň jasu, barvu, ...). Po obnovení napájení se nastaví do této uložené
hodnoty.

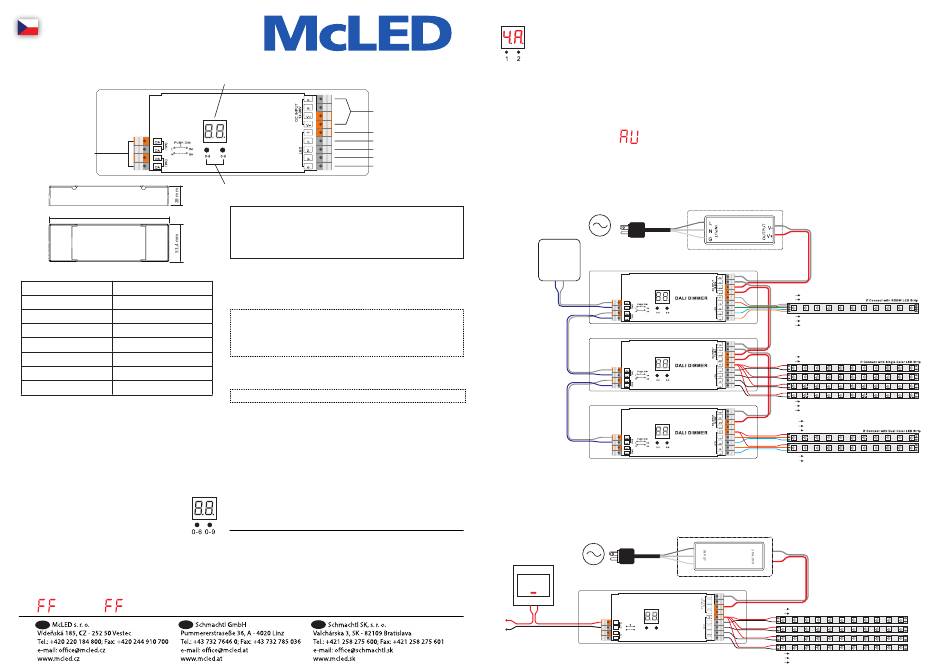

Schéma zapojení:
S DALI master zařízením
AC Power
DALI
Master
0,4A = 12,5 m
Standardy & shoda s požadavky norem
• CE označení, shoda s příslušnými normami
• Odolnost proti rušení rádiových frekvencí podle EN 55015:2013/A1:2015
• Zkoušky odolnosti podle EN 61547:2009
• EMC podle EN 61000-3-2:2014
• Omezování změn napětí, kolíšání napětí a flikru podle EN 61000-3-3:2013
Schéma zapojení:
Pro stmívání AC tlačítkem
(AC push switch)
AC Power
50/60Hz
AC
tlačítko
L
N
• Výběr 3A, kanál 1 = adresa 22; 2 = 23; 3 a 4 = 24
• Výběr 4A, kanál 1, 2, 3, 4 = adresa 22, 23, 24, 25
, když DALI master přiřazuje adresy.
12V/24V/36V
Konstantní nap.
Napájecí zdroj
50/60Hz
ML-901.007.22.0
ML-901.007.22.0
ML-901.007.22.0
L 12V/24V/36V
V-
N Konstantní nap.
V+
Napájecí zdroj
G
V-
V-
V+
V+
DALI DIMMER
ML-901.007.22.0
DA 1-
PUS H DI M
L DA
DA 2-
N DA
0- 60 -9
DA 3-
DA 4-
V+ V+
R- R-
G- G-
B- B-
W- W-
V+ V+
1- V-
2- V-
3- V-
4- V-
V+ V+
WW WW
CW CW
WW WW
CW CW
V+ V+
If Connect with Single Color LED Strips
1- V-
2- V-
3- V-
4- V-
