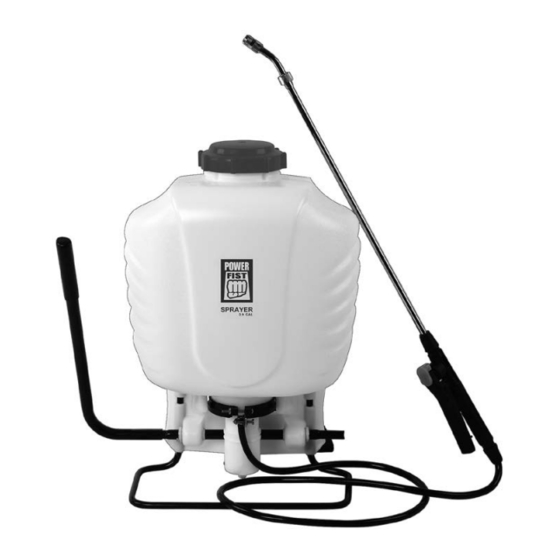

3.9 gallon backpack sprayer
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V4.0
3.9 Gallon
Backpack Sprayer
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
8706012

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8706012 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Power Fist 8706012

  • Page 1 V4.0 8706012 3.9 Gallon Backpack Sprayer User Manual Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2: Specifications

    8706012 3.9 Gallon Backpack Sprayer V4.0 3.9 Gallon Backpack Sprayer SPECIFICATIONS Tank Material Poly Tank Capacity 3.9 gal (14.75 litres) Pump Type Piston Pressure Rating 29 to 58 PSI Max. Reach 19.5 ft Nozzles Adjusts From Fine Mist to Jet Stream INTRODUCTION The 3.9 Gallon Backpack Sprayer is ideal for residential or commercial pest...
  • Page 3: Work Area

    V4.0 3.9 Gallon Backpack Sprayer 8706012 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.
  • Page 4: Personal Precautions

    8706012 3.9 Gallon Backpack Sprayer V4.0 Wear a NIOSH approved respirator when working on materials that produce hazardous fumes, dust or particulate matter. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool.
  • Page 5: Assembly And Installation

    V4.0 3.9 Gallon Backpack Sprayer 8706012 10. Never fill the sprayer with hot liquids. Chemical solutions in the sprayer must be cooler than 45ºC to avoid damaging the tool. 11. This sprayer is for use with mild detergents and chemicals for pest control and agricultural use.
  • Page 6: Operation

    8706012 3.9 Gallon Backpack Sprayer V4.0 Screw the assembled sprayer wand (#5) onto the control switch Fig. 2 assembly (Fig. 2). Screw the sprayer wand nut (#6) on the hose onto the end of the sprayer wand. Slide the pump handle (#43) over the end of the pump shaft (#44). Push against the lower part of the handle to create a friction fit.
  • Page 7: Care And Maintenance

    V4.0 3.9 Gallon Backpack Sprayer 8706012 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing.
  • Page 8 8706012 3.9 Gallon Backpack Sprayer V4.0 Check for vertical scratches on the inside of the piston cylinder (#28), the piston (#28) and the collar (#30). Replace any part with scratches (Fig. 5). Push the collar off the piston’s crown with your thumbs when replacing it.
  • Page 9 V4.0 3.9 Gallon Backpack Sprayer 8706012 12. Replace the protective cylinder cap. Tighten the nut (#36) and bolt (#40). Reinstall the pump handle. Reinsert the hose over the spray tank’s barb and firmly secure the hose clamp in place (Fig. 11).
  • Page 10: Troubleshooting

    8706012 3.9 Gallon Backpack Sprayer V4.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s)
  • Page 11: Parts Breakdown

    V4.0 3.9 Gallon Backpack Sprayer 8706012 PARTS BREAKDOWN PARTS LIST DESCRIPTION Control Switch Spring Spray Cap Valve Plug Valve Spring O-ring Seal Washer Seal Ring Bend Control Switch Pin Seal Washer Sprayer Wand Control Switch Body Sprayer Wand Nut 9-10...
  • Page 12 8706012 3.9 Gallon Backpack Sprayer V4.0 DESCRIPTION Collar Piston Strap Buckle Connection Rod Circlip Strap Connection Rod Clamp Shoulder Pad Pump Lever Hook Socket Head Cap Screw Tank Lid M8×25 Inlet Plug Hex Nut M5 Tank Gasket Pressure Cylinder Clamp Big Strainer Pan Head Screw M5×45...
  • Page 13 V4.0 3.9 Gallon Backpack Sprayer 8706012 Visit www.princessauto.com for more information...
  • Page 14 8706012 3.9 Gallon Backpack Sprayer V4.0 For technical questions call 1-800-665-8685...
  • Page 15 V 4,0 8706012 Pulvérisateur à dos de 3,9 gal Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 16: Spécifications

    8706012 Pulvérisateur à dos de 3,9 gal V 4,0 Pulvérisateur à dos de 3,9 gal SPÉCIFICATIONS Matériau du réservoir Poly Capacité du réservoir 14,75 L (3,9 gal) Type de pompe Piston Pression nominale 29 à 58 lb/po carré Portée max.
  • Page 17: Aire De Travail

    V 4,0 Pulvérisateur à dos de 3,9 gal 8706012 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures...
  • Page 18: Précautions Personnelles

    8706012 Pulvérisateur à dos de 3,9 gal V 4,0 Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil.
  • Page 19 V 4,0 Pulvérisateur à dos de 3,9 gal 8706012 Assurez-vous que tous les raccords sont bien serrés avant d'utiliser le pistolet pulvérisateur de peinture. Vous devez savoir comment évacuer rapidement la pression en cas d’urgence. Ne vaporisez pas s’il y a du vent.
  • Page 20: Assemblage Et Installation

    8706012 Pulvérisateur à dos de 3,9 gal V 4,0 15. Ne laissez pas le pistolet pulvérisateur sans surveillance alors qu’il est sous pression. Évacuez la pression à l’intérieur de l’outil avant de quitter. 16. Après avoir fini de vaporiser la solution chimique, changez de vêtements et lavez les parties exposées de votre corps, comme les mains et le visage.
  • Page 21 V 4,0 Pulvérisateur à dos de 3,9 gal 8706012 Glissez la poignée de pompe (n 43) sur l’extrémité de l’arbre de pompe 44). Poussez contre la partie inférieure de la poignée afin de produire un ajustement à friction. 5. Fixez la boucle à l’extrémité supérieure de chaque sangle (n 14) au réservoir de pulvérisation (consultez la répartition des pièces).
  • Page 22: Soin Et Entretien

    8706012 Pulvérisateur à dos de 3,9 gal V 4,0 provoquer une usure. Lorsque vous utilisez un produit chimique en poudre dans votre pulvérisateur, assurez-vous qu’il se dissout parfaitement dans la solution liquide. Nettoyez et rincez parfaitement le pulvérisateur à l’eau afin de prolonger la durée utile de ses pièces.
  • Page 23 V 4,0 Pulvérisateur à dos de 3,9 gal 8706012 Retirez le cylindre de piston en le tournant dans le sens antihoraire (fig. 4). ATTENTION ! Le cylindre de piston peut présenter des arêtes vives coupantes. Portez des gants afin de protéger vos mains.
  • Page 24 8706012 Pulvérisateur à dos de 3,9 gal V 4,0 Une fois bien placée, la languette (n 8) sur le cylindre de piston s’alignera avec la nervure sur la base du cylindre de pression. 10. Enduisez l’intérieur de la paroi du cylindre de piston et le collier d’une gelée de pétrole et...
  • Page 25: Mise Au Rebut

    V 4,0 Pulvérisateur à dos de 3,9 gal 8706012 LUBRIFICATION Inspectez et lubrifiez l'outil au besoin. Appliquez de la graisse sur les pièces mobiles après avoir nettoyé le pulvérisateur. Huilez les joints toriques et les buses à l’occasion. MISE AU REBUT Recyclez votre outil endommagé...
  • Page 26 8706012 Pulvérisateur à dos de 3,9 gal V 4,0 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La poignée redescend Plaque de soupape coincée Nettoyez ou remplacez la d’elle-même plaque de soupape. lorsqu’on la soulève. Fuites au niveau du 1. Collier 1. Nettoyez ou remplacez le cylindre de piston endommagé/usé/sale...
  • Page 27: Liste Des Pièces

    V 4,0 Pulvérisateur à dos de 3,9 gal 8706012 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Capuchon limiteur Gâchette d’interrupteur de Capuchon de pulvérisation commande Rondelle d’étanchéité Écrou d’interrupteur de Coude commande Rondelle d’étanchéité Ressort d’interrupteur de Lance de pulvérisation commande Écrou de lance de...
  • Page 28 8706012 Pulvérisateur à dos de 3,9 gal V 4,0 Cylindre de piston DESCRIPTION QTÉ Corps d’interrupteur de Ressort de compression commande interne 9-10 Joint torique Collier 9-11 Tamis filtrant d’interrupteur Piston de commande Anneau élastique de bielle 9-12 Poignée Bride de bielle Fourreau évasé...
