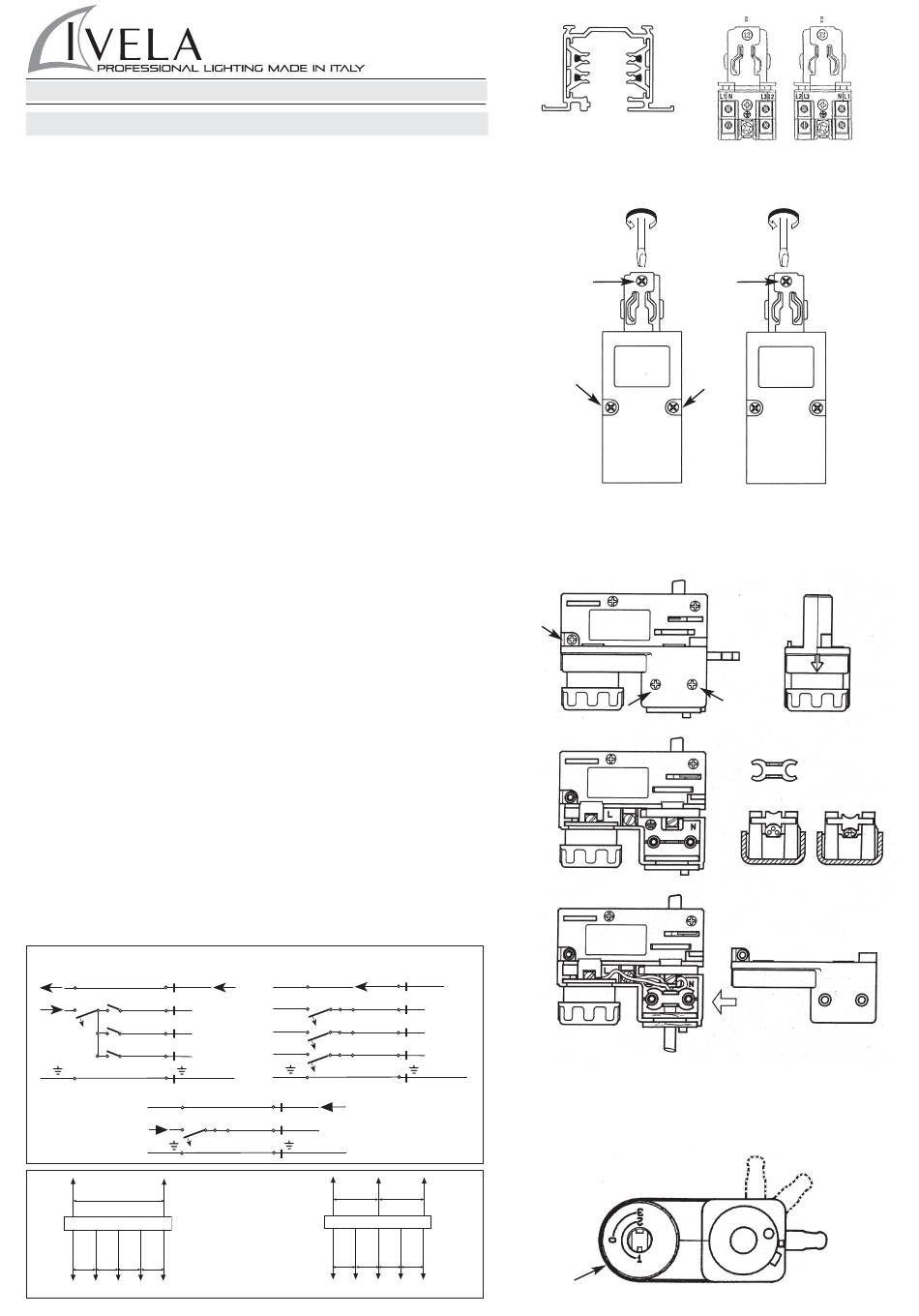

Ivela 7512 440V 16A CL1 Installation

I
BINARIO TRIFASE art. 7512 440V 16A CL1
Il binario ed i suoi componenti, compresi gli adattatori in CI 1 non sono
intercambiabili con sistemi a binario di classe III o con accessori che
non riportino il Marchio di Qualità. E' responsabilità dell'utente
assicurare la compatibilità elettrica, meccanica e termica tra i sistemi a
binario e gli apparecchi ad esso connessi.
Interventi sull'impianto elettrico sono consentiti solo a personale qualificato
legalmente riconosciuto.
Montaggio
Installare il bianario tramite i fori già predisposti sul profilato oppure
utilizzando gli accessori art. 7606 - Kit di sospensione oppure art. 7607
- Kit soffitto, coi limiti di carico indicati nella fig. 5.
Connettori di alimentazione art. 7662 Dx art. 7662 Sx 440V
16A
Collegamento:
Aprire il vano portacontatti, svitando le due viti come indicato nella
fig. 2.
Sfondare la prerottura per il passaggio del cavo, collegare i conduttori
facendo attenzione alla dicitura N L1 L2 L3 T e successivamente
bloccarli tramite il ponticello fermacavo.
Montaggio:
Inserire il connettore nel binario facendo attenzione al corretto
orientamento (Dx o Sx) e quindi bloccarlo con la vite A come da fig. 2.
Adattatore per binario art. 7601 250V 6A
Collegamento:
Svitare le tre viti come da fig. 4A
Inserire il cavo dell'apparecchio attraverso il foro della bussola di
rotazione e fissarlo con l'apposito ponticello come da fig. 4D
Collegare i tre conduttori facendo attenzione alla dicitura L N T come da
fig. 4B e 4C-
Rimontare e fissare il coperchio.
L'uso è limitato al sistema binario specificato
Montaggio:
Inserire l'adattatore nel binario con la leva D orientata come da fig. 6
posizione F e quindi bloccarlo ruotandola dalla posizione F alla
posizione G. Selezionare quindi la fase desiderata tramite la manopola
E come da fig. 6. Non applicare apparecchi di peso superiore a 50N.
Montaggio a parete
Nel caso del montaggio a parete con binario in posizione orizzontale,
non applicare all'adattatore un momento flettente superiore ad 1Nm
Nel caso di montaggio a parete con binario in posizione verticale, la
scanalatura di guida del profilato del binario deve essere a destra; non
applicare all'adattatore un momento flettente superiore a 2Nm.
Attenzione! Per l'installazione di faretti aventi un peso superiore a 50N
o che superano i momenti flettenti rispettivamente di 1Nm e 2Nm,
utilizzare l'adattatore meccanico art. 7625.
Installare/utilizzare il prodotto in modo diverso da quanto prescritto
comporta la perdita delle caratteristiche tecniche/meccaniche, di
conseguenza il decadimento della garanzia.
SCHEMA ELETTRICO
N
N
16A
AUTOMAT
L1
}
L
L2
L3
N
16A
Automat
L
800
CARICO MASSIMO
200 200 200 200
2 kg 2 kg 2 kg 2 kg 2 kg
LKM
max 16A
16A
N
L1
16A
L2
16A
16A
L3
16A
16A
N
L1
400
FIG. 5
200 200
10 kg 10 kg 10 kg
N
L1
L2
L3
400
200 200
10 kg 10 kg
FIG. 1
max 0,25 N/m
A
FIG. 2
SINISTRO
LEFT
FIG 4A
FIG 4B
FIG 4C
FIG 6
E
FIG 2
max 0,25 N/m
A
DESTRO
RIGHT
FIG 4D
F
D G
