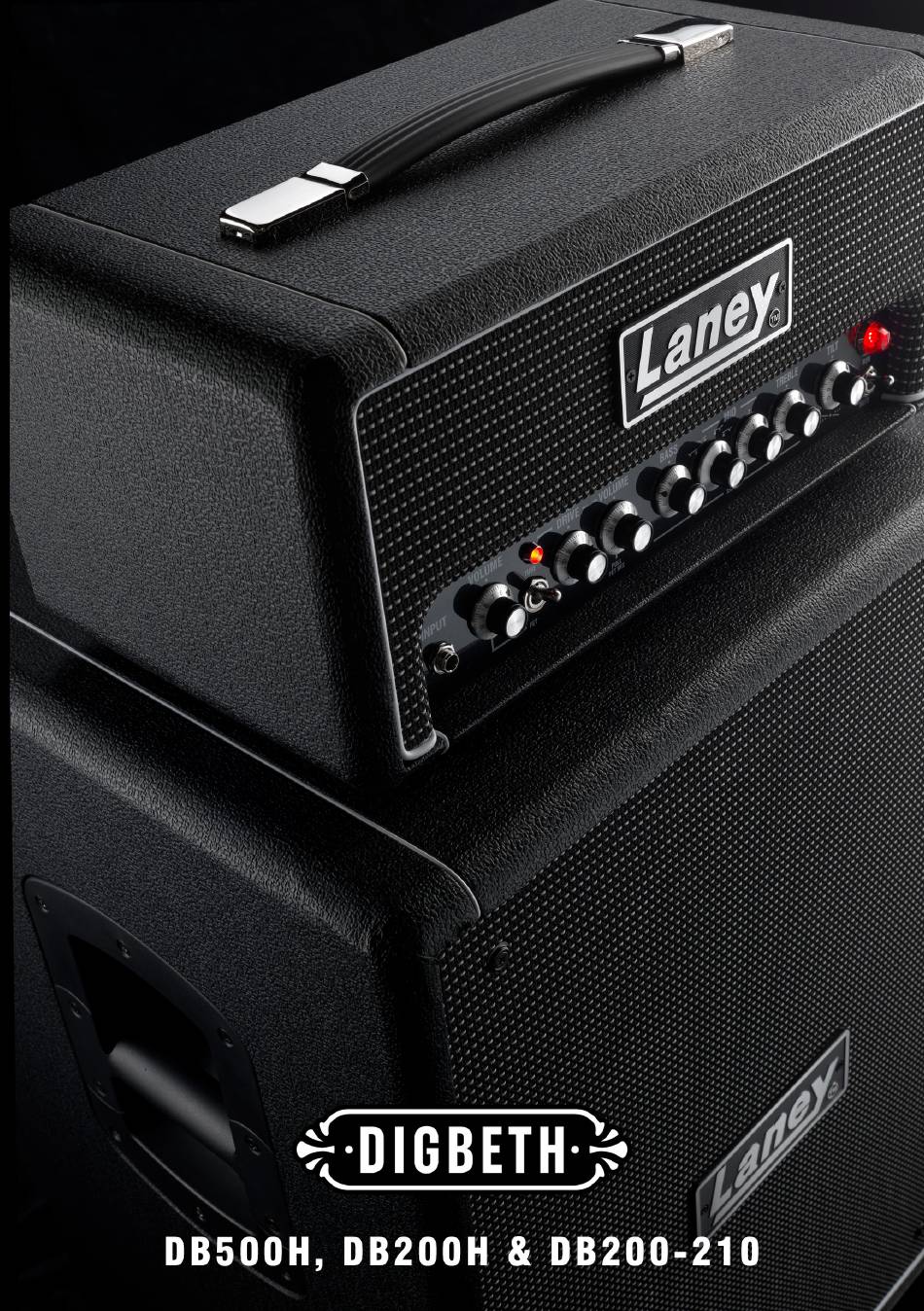

  • Page 2 USER MANUAL EN THE. NEW. STANDARD. Bass is part of the Laney DNA. Founded in 1967 by Lyndon Laney – a bass player - the business was born with a bass in its hand. The DIGBETH bass range is a celebration of this fact. Designed with a vintage aesthetic, harking back to the looks and sounds of the 60’s &...
  • Page 3 5 - BASS – Increasing this control adds move low frequencies to the sound, great for increasing the sub. Decreasing this control cuts back low frequencies, useful to help reign in low end feedback or clean up a muddy sound. Set to 5 this control is by passed and doesn’t affect sound. www.laney.co.uk...
  • Page 4 Set to 5 this bypasses the mid control irrespective of the MID MODE setting. 8 - TREBLE - Boost the higher frequenciesgiving more top end clarity to the sound. Decrease the control to remove higher frequencies, good for a subby mellow sound. www.laney.co.uk...
  • Page 5 10 - STANDYBY SWITCH – Works in conjunction with the power switch and switches the amp out of stand-by (MUTE) and into active mode (RUN). In stand-by (MUTE) mode the LED pulses to give you a visual reference that the amp is in stand-by (MUTE) mode. www.laney.co.uk...
  • Page 6 18 - FX LOOP SEND & RETURN - These sockets are used for connecting an external effects device to your amplifier. Use the send jack to connect to the input of your external device and use the return jack to connect the output of the external device to your amplifier. www.laney.co.uk...
  • Page 7 21 – COMBI Socket – Speakon NL2 compatible twist lock and 6.3mm jack. Provided to connect your external cabinet. Please make sure the total cabinet impedance is no less than 4 Ohms i.e. you can use a single 4 Ohm rated cabinet or 2 x 8 Ohm rated cabinets may be used. www.laney.co.uk...
  • Page 8 Position 2 -> A wider mid-range control is great for bringing out the growl of you bass, very useful to give more bite to your distorted tones, or for cutting back and increasing mid-range clarity. www.laney.co.uk...
  • Page 9 7 - TILT - Works like an overall balance control of the tone. Turning toward the TREBLE clef will decrease lower frequencies and boost higher frequencies. Turning towards the BASS clef does the opposite. This control is perfect for fine tuning your overall tone and making sure your tone works in any situation. www.laney.co.uk...
  • Page 10 Please make sure the total cabinet impedance is no less than 4 ohms i.e. you can use a single 4 Ohm rated cabinet or 2 x 8 Ohm rated cabinets may be used. *Not present on the DB200-210. www.laney.co.uk...
  • Page 11 Unit Weight 7.1 Kg Carton Size/mm 280x585x310 (HxWxD) Packed Weight 11 Kg Mains Voltage 100-240V Universal power supply Power Consumption 150W DB500H In the interest of continued product development, Laney reserve the right to amend product specification without prior notice www.laney.co.uk...
  • Page 12 Unit Weight 4.1 Kg Carton Size/mm 235x470x300 (HxWxD) Packed Weight 6.5 Kg Mains Voltage 100-240V~ Universal power supply Power Consumption DB200H In the interest of continued product development, Laney reserve the right to amend product specification without prior notice www.laney.co.uk...
  • Page 13 Unit Weight 18.5 Kg Carton Size/mm 645x535x420 (HxWxD) Packed Weight 22.5 Kg Mains Voltage 100-240V~ Universal power supply Power Consumption DB200-210 In the interest of continued product development, Laney reserve the right to amend product specification without prior notice www.laney.co.uk...
  • Page 14 USER MANUAL EN www.laney.co.uk...
  • Page 15 USER MANUAL EN www.laney.co.uk...
  • Page 16 USER MANUAL EN www.laney.co.uk...

  • Page 17: Important Safety Instructions

    1) Unpacking: On unpacking your product please check carefully for any signs of damage that may have occurred whilst in transit from the Laney factory to your dealer. In the unlikely event that there has been damage, please re-pack your unit in its original carton and consult your dealer.
  • Page 18 1) This device may not cause harmful interference 2) This device must accept any interference received, that may cause undesired operation. Warning: Changes or modification to the equipment not approved by Laney can void the user's authority to use the equipment.
  • Page 19 IMPORTANT SAFETY INSTRUCTIONS WARNING: When using electrical products, basic cautions should always be followed, including the following: 1. Read these instructions. 2. Keep these instructions safe. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use this apparatus near water. 6.

  • Page 20: Instrucciones Importantes De Seguridad

    INSTRUCCIONES IMPORTANTES DE SEGURIDAD CUIDADO: Cuando use productos electrónicos, debe tomar precauciones básicas, incluyendo las siguientes: 1. Lea estas instrucciones. 2. Guarde estas instrucciones. 3. Haga caso de todos los consejos. 4. Siga todas las instrucciones. 5. No usar este aparato cerca del agua. 6.

  • Page 21: Consignes De Sécurité Importantes

    CONSIGNES DE SÉCURITÉ IMPORTANTES ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant: 1. Lisez ces instructions 2. Gardez ce manuel pour de futures références. 3. Prêtez attention aux messages de précautions de ce manuel. 4. Suivez ces instructions. 5.
  • Page 22 重要安全说明 告：使用电 产品时，应 终 基本的注 事项， 括 各项： 1. 阅读这些说明。 2. 确保此类说明放置于安全处。 3. 注意所有警告。 4. 请遵守所有说明。 5. 请勿在近水处使用该电器。 6. 仅可用干布清洁该电器。 7. 请勿堵塞该电器上的任何通风口。根据制造商的说明进行安装。 8. 请勿将该电器安装在靠近热源，如散热器、热风机、炉子或其他发热设备（包括功率放大器）。 9. 与 I类建筑设备连接时，应连接到带保护的电源插座上。不要忽视极性或接地类型插头的安全作用。极性插头具有两个片 状电极，其中一个较宽。接地类型插头具有两个片状电极和第三只接地脚。宽片状电极或第三只接地极用于保证使用者及电 器的安全。如所提供的插头不适用于插座，须请专业人员更换，切勿自行更换电源插座。 10. 保护电源线，不被踩踏或挤压，尤其在插头、插座以及电源线的连接处。 11. 仅可采用制造商提供的附件或配件。 12. 仅可使用制造商指定的、或与该电器一同出售的货车、台架、三脚架、支架或台桌。使用货车，及移动货车/搬运该电器 时，须注意，避免倾翻产生损坏。 13. 电源插头或该电器的转接插头，应保持其易操作性。用户应使用与该电器匹配的电源插头、连接器和电源开关，应易于 操作。在雷雨或长时间不使用时，拔下该电源插头。 14. 当该电器受到任何方式的损坏时，如：电源线或插头被损坏、液体泼溅或物体落入电器内、该电器放置于有雨水或潮湿 处、及该电器坠落后，无法正常运行，需进行检修时，必须请有资格认证的维修人员进行维修。...
  • Page 23 安全上の重要な注意事項 電子機器を使用する際は、下記の注意事項に従ってご使用ください。 ご使用前には必ずこの説明書をお読みください。 説明書は大切に保管してください。 すべての注意事項を確認してください。 水などの液体を本体にこぼしたり、内部にかからないように注意してください。 掃除するときは、乾いた布のみを使用してください。 通気孔は絶対に塞がないでください。 ラジエーター、ヒートレジスター、ストーブ等、熱を発する装置（アンプを含む） の近くには決して置かないでください。 電源コードは、踏まれたりはさまれたりしないように注意してください。 メーカーによって供給されたパーツ以外は使用しないでください。 キャスター等は、付属品を使用してください。転倒等の事故がないように十分注意してください。 長時間使用しない時、また雷雨の時などはコンセントを抜いてください。 電源コードやプラグの破損、強い衝撃や、液濡れ等の理由で正常に装置が動作しない場合は、 ご購入店にご相談ください。 激しい騒音環境下では、永続的な難聴を引き起こす可能性があります。 騒音性 難聴への影響度には個人差がありますが、 騒音レベル(dBA) 1日の 間 答が遅い 激しい騒音の中にある一定の期間さらされた場合、 ほとんどの人の聴覚に悪影響を及ぼす可能性があります。米国政府の 労働安全衛生局（OSHA）は、ノイズレベルの許容量（条件） を定めています：　OSHAによると、許容量を超える騒音は、 少なからず難聴に繋がる可能性があります。 このアンプシステムを操作する際、 それ以下 万が一制限値を超えている場合は、永続的な 難聴を防ぐためにも耳栓などを使用してください。 機材またはマニュアルに記載された記号、及び名称は、ご使用時に注意が必要なものとなります。 下記をご参照ください。 機材内部には、人に感電する危険性のある“高電圧”が流れている場合があります。 付属の冊子に書かれている操作上、または管理上（サービス上）重要な事項を確認してください。 製品カバーを開けないでください。感電の危険性を減らすためにも、蓋は取り外さないでください。 内部にはユーザーが修理できる部品はありません。資格ある技術者の指示を仰いでください。 CAUTION: 感電や火災の危険を防止するため、この装置を雨や湿気にさらさないでください。使用する前には、 必ず取扱説明書をお読みください。...
  • Page 24 CAUTION: WARNING:...

  • Page 25: Instruções De Segurança

    INSTRUÇÕES DE SEGURANÇA AVISO: Ao usar produtos elétricos, adverte básica devem ser sempre seguidas, incluindo as seguintes: 1. Leia estas instruções. 2. Guarde estas instruções de segurança. 3. Preste atenção a todos os avisos. 4. Siga todas as instruções. 5. Não use este aparelho perto da água. 6.

  • Page 26: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden: 1. Lesen Sie sich diese Anweisungen durch. 2. Bewahren Sie diese Anweisungen auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein. 6.

  • Page 27: Importanti Istruzioni Di Sicurezza

    IMPORTANTI ISTRUZIONI DI SICUREZZA AVVERTENZA: Quando si usano prodotti elettrici, alcune precauzioni dovrebbero essere sempre seguite, tra cui le seguenti: 1. Leggere queste istruzioni. 2. Conservare queste istruzioni di sicurezza. 3. Osservare tutte le avvertenze. 4. Seguire tutte le istruzioni. 5.
