VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS
MODULOS ELECTRONICOS
ELECTRONIC MODULES
MODULES ÉLECTRONIQUES
9650004 ALS-020 INTERFACE-ALIMENTADOR SISTEMA 2 HILOS
Equipo alimentador del sistema 2 hilos, haciendo de interface entre los teléfonos/monitores y
la placa de calle. Dispone de led para indicación de funcionamiento (1). Formato carril DIN
6 elementos, para montaje en pared o carril. El equipo está protegido contra cortocircuitos.

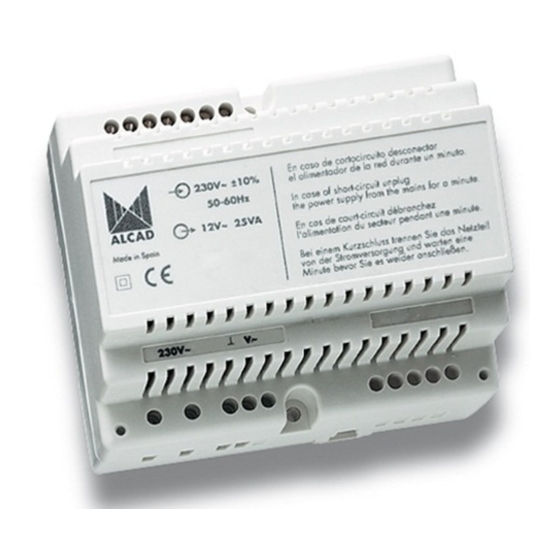

9650004 ALS-020 POWER SUPPLY UNIT INTERFACE 2-WIRE SYSTEM
Power supply equipment of the 2-wire system, acting as an interface between the
telephones/monitors and the entrance panel. Equipped with LED indicating operational status:
(1). DIN 6-element rail format for wall or rail mounting. The equipment is protected against
short-circuits.
9650004 ALS-020 INTERFACE ALIMENTATION SYSTÈME À 2 FILS
Équipement d’alimentation du système à 2 fils, faisant l’interface entre les téléphones/moniteurs
et la plaque d’entrée. Dispose de LED pour indiquer le mode de fonctionnement : (1). Format
rail DIN 6 éléments, pour montage mural ou sur rail. L’équipement est protégée contre les court-
circuits.

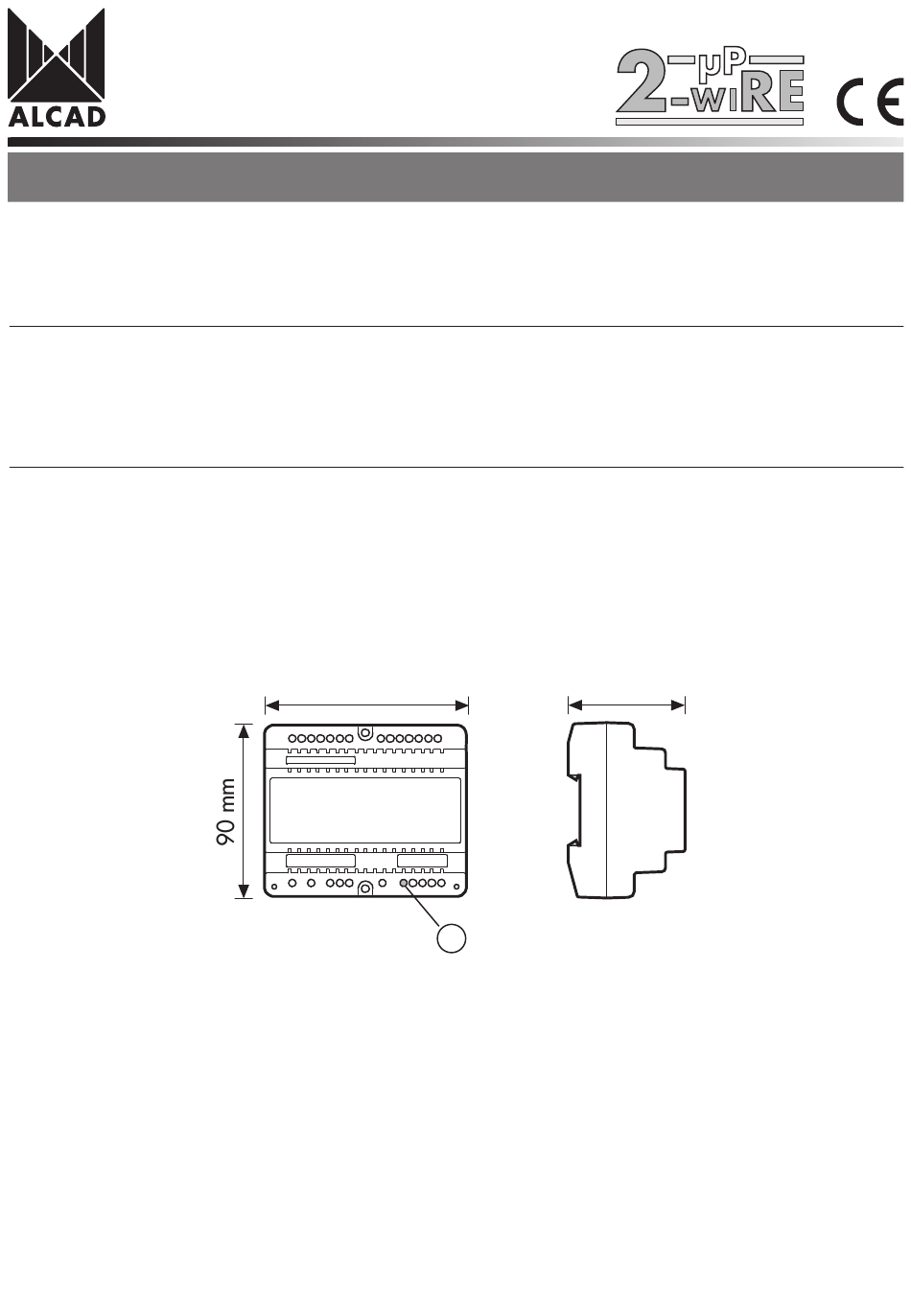

ALS-020
105 mm
230V~
B1B2 B2B3
1
60 mm

Advertisement

loading
Need help?

Need help?

Do you have a question about the 965 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Alcad 965 Series

Summary of Contents for Alcad 965 Series

  • Page 1 VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS MODULOS ELECTRONICOS ELECTRONIC MODULES MODULES ÉLECTRONIQUES ALS-020 9650004 ALS-020 INTERFACE-ALIMENTADOR SISTEMA 2 HILOS Equipo alimentador del sistema 2 hilos, haciendo de interface entre los teléfonos/monitores y la placa de calle. Dispone de led para indicación de funcionamiento (1). Formato carril DIN 6 elementos, para montaje en pared o carril.
  • Page 2 VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS INSTRUCCIONES DE INSTALACIÓN - INSTALLING INSTRUCTIONS - INSTRUCTIONS D'INSTALLATION Consulte las instrucciones de seguridad al final del presente documento. Proteja el alimentador, cumpliendo con la normativa vigente en materia de instalaciones eléctricas (magnetotérmicos, diferenciales...).
  • Page 3 VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS Si necesita desmontar el alimentador de un carril DIN, desplace ligeramente la pestaña de sujeción hacia abajo (1). Separe la parte inferior del alimentador del carril DIN (2). If you need to dismount the power supply unit from a DIN rail, lightly press the fixing tab...
  • Page 4 VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS 5 C o r t e l a s a b e r t u r a s pretroqueladas que necesite del cubrebornas y fíjelo utilizando los tornillos de sujeción.
  • Page 5 VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS INSTRUCCIONES DE CONEXIÓN - CONNECTION INSTRUCTIONS - CONSIGNES DE BRANCHEMENT El interface-alimentador está protegido contra cortocircuitos. Cuando se produce un cortocircuito, el equipo se protege e interrumpe las tensiones de salida, apagándose el led de indicación de funcionamiento (1).

  • Page 6: Mains Supply

    VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS CARACTERÍSTICAS TÉCNICAS TECHNICAL CHARACTERISTICS CARACTÉRISTIQUES TECHNIQUES INTERFACE-ALIMENTADOR ALS-020 - POWER SUPPLY UNIT-INTERFACE ALS-020 - INTERFACE- ALIMENTATION ALS-020 Tensión Voltage 230 V ±15% 50/60 Hz Alimentación de red Tension Mains supply Corriente Alimentation de réseau...
  • Page 7 VIDEOPORTERO 2 HILOS - 2-WIRE VIDEODOOR ENTRY SYSTEMS - VIDÉOPORTIER 2 FILS...

  • Page 8: Declaration Of Conformity

    Installez l’équipement de telle sorte que la prise d’alimentation d’électricité ou le connecteur de l’équipement soit facilement accessible. DECLARATION OF CONFORMITY according to EN ISO/IEC 17050-1:2004 Manufacturer's Name: ALCAD, S.L. Manufacturer's Address: Pol. Ind. Arreche-Ugalde, 1 Apdo. 455, 20305 IRÚN (Guipúzcoa), SPAIN declares that the product...
