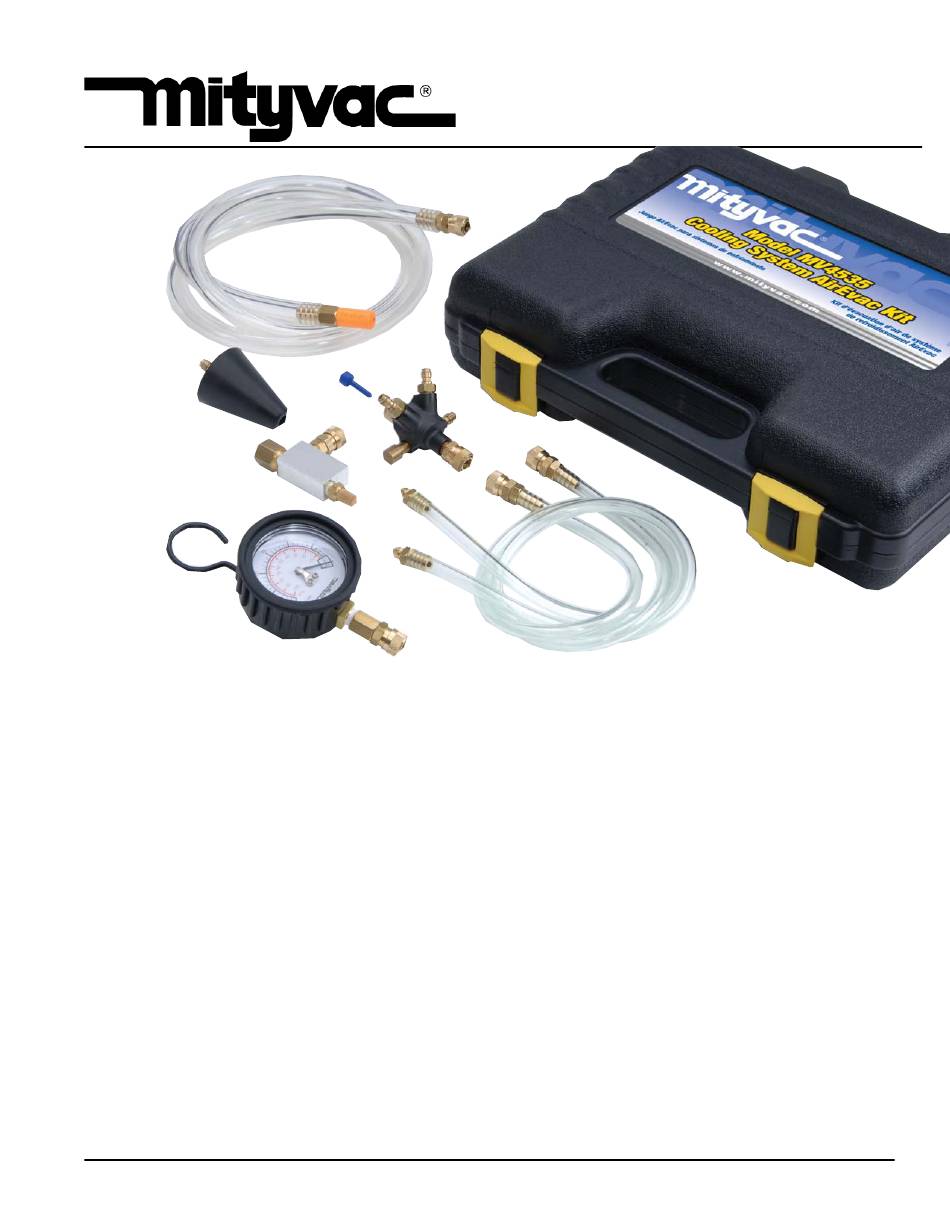

USER'S MANUAL
Have a technical question?
If you have questions, or require technical
service, please contact our trained service
technicians at:
1-314-679-4200 ext. 4782
Monday – Friday 7:30 am to 4:15 pm CST
Visit our website at www.mityvac.com for
new products, catalogs, and instructions for
product use.
Need service parts?
To order replacement or service parts, visit us
online at www.mityvacparts.com or call toll free
1-800-992-9898.
SPECIFICATIONS
Vacuum Air Pressure Requirements:
Min Pressure:
90 psi
(6.2 bar) (600 kPa)
Max Pressure:
120 psi
(8.3 bar) (830 kPa)
Vacuum threads for
air line connection:
1/4" NPT
NOVEMBER- 2006
To order call 1-800-548-1191 or visit www.partdeal.com - info@partdeal.com
COOLING SYSTEM AIREVAC KIT
Form 822954
MODEL MV4535
MV44-1
Section -

Advertisement

loading
Need help?

Need help?

Do you have a question about the Mityvac MV4535 and is the answer not in the manual?

Questions and answers

Summary of Contents for Lincoln Mityvac MV4535

  • Page 1 COOLING SYSTEM AIREVAC KIT MODEL MV4535 USER’S MANUAL Have a technical question? If you have questions, or require technical service, please contact our trained service technicians at: 1-314-679-4200 ext. 4782 Monday – Friday 7:30 am to 4:15 pm CST Visit our website at www.mityvac.com for new products, catalogs, and instructions for product use.
  • Page 2 Table of Contents Service Parts ..........3 Schematics.
  • Page 3 Service Parts Part Number Description 823032 Valve Coupler 823033 Valve Coupler Repair Kit 823032 823033 823035 Extension Hose 823038 Venturi Vacuum 823035 823038 823039 Refill Hose 823041 Vacuum Gauge 823039 823041 823043 Plug and Tether MVA300 Universal Evac Adapter 823043 MVA300 823052 Custom-Molded Case...
  • Page 4 Vacuum Leak Test System Refill/Airlock Elimination Venturi Vacuum Venturi Vacuum Vacuum Gauge Coupler Plug Coupler Plug Extension Hose (optional) Extension Hose Extension Hose (optional) (optional) Valve Coupler Valve Coupler Refill Hose Universal Vacuum Adapter Universal Vacuum Adapter Radiator Coolant Bottle Radiator Coolant Bottle Page Number - 4...
  • Page 5 Applications & Basics of Testing Basics of Testing When deciding where to connect this test equipment to the The MV4535 Cooling System AirEvac Kit includes equipment cooling system, first look for the radiator and determine if it to perform a vacuum leak test on an automotive cooling system has a fill neck and pressure cap.
  • Page 6 Vacuum Leak Test For diagnosing: Cooling system leaks Notes This equipment uses a venturi vacuum to perform a vacuum leak test. The venturi requires clean, dry, high pressure air between 90 and 120 psi (5.5 - 10 bar) (550 - 1000 kpa) to create the vacuum. Prior to testing, install a male quick-change air nipple with 1/4"...
  • Page 7 10. Turn on the compressed air. The vacuum will make a hissing noise as the high pressure air passes through it. If the cooling system is not empty, it is normal that some fluid may be expelled from the venturi exhaust. 11.
  • Page 8 In no event shall Lincoln be liable for incidental or consequential damages. Lincoln’s liability for any claim for loss or damages arising out of the sale, resale or use of any Lincoln equipment shall in no event exceed the purchase price. Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, therefore the above limitation or exclusion may not apply to you.
  • Page 9 LE KIT AIREVAC DU SYSTÈME DE REFROIDISSEMENT MV4535 MANUEL D’UTILISATION Avez-vous besoin d’un renseignement technique? Pour toute question ou pour demande de service technique, veuillez vous adresser à nos techniciens spécialisés au numéro suivant: 1-314-679-4200 poste 4782 du lundi au vendredi, de 7 h 30 à 16 h 15, heure normale du Centre des États-Unis Visitez notre site web: www.mityvac.com pour les nouveaux produits, les catalogues et les modes...
  • Page 10 Table des matières Pièces de rechange ........11 Schémas .
  • Page 11 Pièces de rechange N° de catalogue Description 823032 Coupleur de vanne 823032 823033 823033 Kit de réparation de coupleur de vanne 823035 Tuyau de rallonge 823035 823038 823038 Vide à tube de Venturi 823039 Tuyau de remplissage 823039 823041 823041 Manovacuomètre 823043 Bouchon et filin...
  • Page 12 Test de fuite de vide Remplissage du système / Élimination du bouchon d’air Vide à tube de Venturi Vide à tube de Venturi Manovacuomètre Bouchon de coupleur Bouchon de coupleur Tuyau de rallonge (optionnel) Tuyau de rallonge Tuyau de rallonge (optionnel) (optionnel) Coupleur de vanne...
  • Page 13 Applications et essentiel des tests Tests Pour décider où établir la connexion avec le système de Le kit AirEvac du système de refroidissement MV4535 com- refroidissement, regardez d’abord le radiateur et déterminez prend l’équipement pour effectuer un test de fuite de vide sur s’il a un goulot de remplissage et un bouchon à...
  • Page 14 Test de fuite de vide Pour diagnostiquer: Fuites du système de refroidissement Remarques Cet équipement utilise un vide venturi pour réaliser un test de fuite de vide. Le venturi nécessite de l’air propre, sec et à haute pression entre 550 et 1000 kpa (90 et 120 psi) (5,5 et 10 bar) pour créer le vide. Avant de tester, installez un raccord d’alimentation en air comprimé...
  • Page 15 10. Activez l’air comprimé. Un sifflement se fera entendre parce que l’air à haute pression passe à travers le vide et sort par le tuyau de vidange. Si le système de refroidissement n’est pas vide, il est normal que du liquide soit expulsé par l’échappement venturi, 11.
  • Page 16 Lincoln garantit que l’équipement fabriqué et fourni par Lincoln est exempt de défauts de matériel et de fabrication pendant une période d’un (1) an à compter de la date d’achat, à l’exclusion de toute garantie spéciale, étendue ou limitée publiée par Lincoln.
  • Page 17 EL JUEGO AIREVAC DE SISTEMAS DE ENFRIAMIENTO MV4535 MANUAL DEL USUARIO ¿Tiene alguna duda técnica? Si tiene dudas, o requiere servicio técnico, póngase en contacto con nuestros técnicos de servicio capacitados llamando al: 1-314-679-4200 ext. 4782 Lunes a viernes de 7:30 am a 4:15 pm, hora central estándar Visite nuestro sitio web en www.mityvac.com para obtener información sobre nuevos productos, catálogos...

  • Page 18: Table Of Contents

    Tabla de materias Piezas de repuesto ........19 Esquemas .

  • Page 19: Piezas De Repuesto

    Piezas de repuesto Número de pieza Descripción 823032 Acoplamiento de válvula 823033 Juego de reparación de acoplamientos de válvula 823032 823033 823035 Manguera de extensión 823038 Vacío de venturi 823035 823038 823039 Manguera de relleno 823041 Calibre compuesto 823039 823041 823043 Tapón y atadura MVA300...
  • Page 20 Prueba de fugas de vacío Relleno del sistema/eliminación de bolsas de aire Vacío de venturi Vacío de venturi Manómetro Compuesto Tapón de Tapón de acoplamiento acoplamiento Manguera de extensión Manguera (opcional) Manguera de extensión de extensión (opcional) (opcional) Acoplamiento de válvula Acoplamiento de válvula Manguera de relleno...

  • Page 21: Aplicaciones Y Fundamentos De Las Pruebas

    Aplicaciones y fundamentos de las pruebas Fundamentos de las pruebas Al decidir dónde conectar este equipo de prueba al sistema de El juego AirEvac de sistemas de enfriamiento MV4535 incluye enfriamiento, primero fíjese en el radiador y determine si tiene equipos para efectuar una prueba de fugas de vacío en un un cuello de llenado y una tapa de presión.

  • Page 22: Prueba De Fugas De Vacío

    Prueba de fugas de vacío Para diagnosticar: Fugas del sistema de enfriamiento Notas Este equipo usa un vacío de venturi para efectuar una prueba de fugas de vacío. El venturi requiere aire comprimido de alta presión limpio y seco entre 5.5 y 10 bares (550 – 1.000 kPa) (90 y 120 lb/pulg ) para producir un vacío.

  • Page 23: Relleno Del Sistema/Eliminación De Bolsas De Aire

    Prueba de fugas de vacío continuación 10. Conecte el aire comprimido. El vacío producirá un ruido silbante a medida que el aire a alta presión atraviesa y sale por la manguera de drenaje. Si el sistema de enfriamiento no está vacío, es normal que parte del fluido pueda ser expulsado por el escape del venturi.

  • Page 24: Garantía

    Esa garantía le da derechos legales específicos. También puede tener otros derechos que varían según la jurisdicción. Clientes que no estén ubicados en el Hemisferio Occidental o en el Lejano Oriente: Póngase en contacto con Lincoln GmbH & Co. KG, Walldorf, Alemania, para obtener información sobre sus derechos de garantía.
