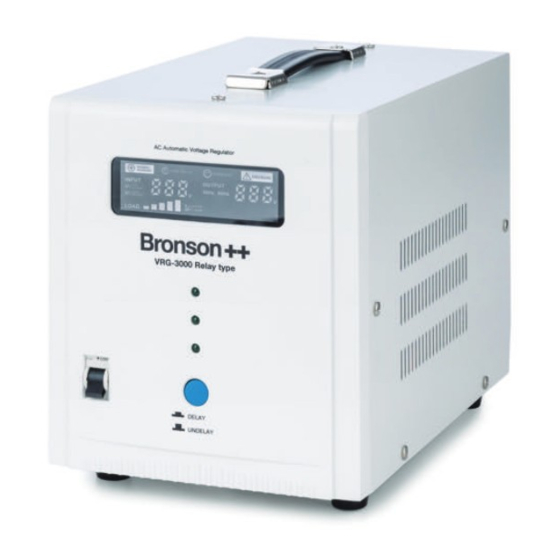

- Page 1 140-260V AC Voltage Stabilizer Instruction Manual Bronson VRG Series Models: VRG 1000, VRG 3000, VRG 5000 English...
- Page 2 Bronson VRG Series 140-260V AC Voltage Stabilizer Instruction Manual Models: VRG 1000, VRG 3000, VRG 5000 Before operating this product, please read the instructions carefully Thank you for selecting this Bronson VRG Series voltage stabilizer. This voltage stabilizer can stabilize incoming AC single phase power between...
-
Page 3: Led Indicator Lights
Bronson VRG Series 140-260V AC Voltage Stabilizer Instruction Manual 1. Introduction to the voltage Please familiarise yourself with the various features of your voltage stabilizer. a. Front of the VRG Input Voltage Display Output Voltage Display Unusual Over Voltage Display Under Voltage Display Overheat Display Load Display... - Page 4 Bronson VRG Series 140-260V AC Voltage Stabilizer Instruction Manual c. Delay - Undelay feature Delay Undelay The delay function enables the user to set the delay time that should elapse before the device is restarted after it has been switched off due to a power failure or a voltage fluctuation that is above the permissible maximum voltage of 260V.
-
Page 5: Technical Specifications
Bronson VRG Series 140-260V AC Voltage Stabilizer Instruction Manual d. Rear of the VRG Cooling Fan 230V Output Sockets OUTPUT 230V / 50Hz Terminal Connectors Input and Output Push Button Circuit Breaker Circuit Breaker Press to Reset 2. Technical Specifications VRG-1000 500 - 1000 Watts * 1500 - 3000 Watts *... - Page 6 Bronson VRG Series 140-260V AC Voltage Stabilizer Instruction Manual 3. Load Capacity Input Voltage Factor The acceptable AC input range for the VRG series is between 140V and 270V. Inside this range the VRG is able to stabilize the output power to 230V +/- 5% to provide a stabilized pure sine AC power. Note that when the input voltage drops significantly the VRG must draw more current to provide the voltage boost to keep the 230V output, this results in reduced power capacity as low as 50% of the rated maximum.
-
Page 7: Declaration Of Conformity
Bouchéstraße 12 12435 Berlin Germany declares that the following products Bronson VRG 1000, VRG 3000, VRG 5000 are in conformity with the requirements of the following directives of the European Union: EMC Directive 2014/30/EU with the following harmonised standards: EN 55032:2015/AC:2016-07... - Page 8 140-260V AC Spannungsstabilisator Bedienungsanleitung Bronson VRG Series Modelle: VRG 1000, VRG 3000, VRG 5000 German...
- Page 9 Bronson VRG Series 140-260V AC Spannungsstabilisator Bedienungsanleitung Modelle: VRG 1000, VRG 3000, VRG 5000 Bevor Sie dieses Produkt in Betrieb nehmen, lesen Sie bitte sorgfältig die Anweisungen Vielen Dank, dass Sie sich für diesen Spannungsstabilisator der Bronson VRG Serie entschieden haben.
- Page 10 Bronson VRG Series 140-260V AC Spannungsstabilisator Bedienungsanleitung 1. Allgemeine Informationen zum Spannungsstabilisator Bitte machen Sie sich mit den verschiedenen Funktionen des Spannungsstabilisators vertraut. a. Vorderseite des VRG Eingangsspannungsanzeige Ausgangsspannungsanzeige Unregelmäßigkeit Überspannungsanzeige Unterspannungsanzeige Überhitzungsanzeige Lastenanzeige Zeitverzögerung Überlastanzeige verzögert/ unverzögert Wähler 180 / 6S Wähler Netzschalter b.
- Page 11 Bronson VRG Series 140-260V AC Spannungsstabilisator Bedienungsanleitung c. Verzögert / unverzögert Funktion verzögert unverzögert Die Verzögerungsfunktion ermöglicht es dem Benutzer die Verzögerungszeit einzustellen, die bis zu einem Neustart des Geräts vergehen soll, nachdem dieses sich durch einen Stromausfall oder durch eine Spannungschwankung, die über der zulässigen Maximalspannung von 260V liegt, abgeschaltet hat.
-
Page 12: Technische Daten
Bronson VRG Series 140-260V AC Spannungsstabilisator Bedienungsanleitung d. Rückseite des VRG Lüfter 230 V Ausgangsbuchse OUTPUT 230V / 50Hz Eingangs- und Ausgangsklemmen Schutzschalter Circuit Breaker Press to Reset 2. Technische Daten VRG-1000 500 - 1000 Watts 1500 - 3000 Watts Kapazität VRG 3000 2500 - 5000 Watts... - Page 13 Bronson VRG Series 140-260V AC Spannungsstabilisator Bedienungsanleitung 3. Belastbarkeit und Eingangsspannungsfaktor Der annehmbare Wechselstromeingangsbereich für die VRG Serie liegt zwischen 140V und 270V. Innerhalb dieses Bereichs ist das VRG-Gerät in der Lage, die Ausgangsleistung auf 230 V +/- 5% zu stabilisieren und eine reine und stabile Sinuswechselstromleistung zu liefern Beachten Sie, dass das VRG-Gerät, wenn die Eingangsspannung deutlich abfällt, mehr Strom verbraucht, um die Ausgangsspannung bei 230V zu halten.
- Page 14 Mangrove GmbH Adresse: Bouchéstraße 12 12435 Berlin Deutschland erklärt, dass die folgenden Produkte Bronson VRG 1000, VRG 3000, VRG 5000 den Anforderungen der folgenden Richtlinien der Europäischen Union entsprechen: EMV-Richtlinie 2014/30/EU mit den folgenden harmonisierten Normen: EN 55032:2015/AC:2016-07 EN 55024:2010/A1:2015...
- Page 15 Bronson VRG Series 140-260V AC Spannungsstabilisator Bedienungsanleitung 6. Entsorgung Entsorgung von Altgeräten durch Benutzer in privaten Haushalten in der Europäischen Union Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. Stattdessen ist es in Ihrer Verantwortung Altgeräte in einer entsprechenden Sammel- und Recyclingstelle für Elektro- und Elektronikgeräte zu entsorgen.
