Televes Integra 7658 Manual

El 7658 es un detector óptico de humo, que proporciona una salida de
relé y se puede utilizar como parte de un sistema de alarma doméstica.
Si se detecta humo, el 7658 emitirá un sonido de alarma y su salida de
relé se disparará.
El detector realiza autochequeos de forma regular e informa de su
estado gracias a su indicador LED.
Su cámara óptica proporciona una sensibilidad muy alta al mismo
tiempo que proporciona inmunidad a falsas alarmas. El detector esta
especialmente indicado para detectar el humo de madera ardiendo, papel
o materiales textiles etc.
La versión 7658 lleva un detector de temperatura incorporado, que
enciende una alarma si la temperatura supera los 60-70ºC.

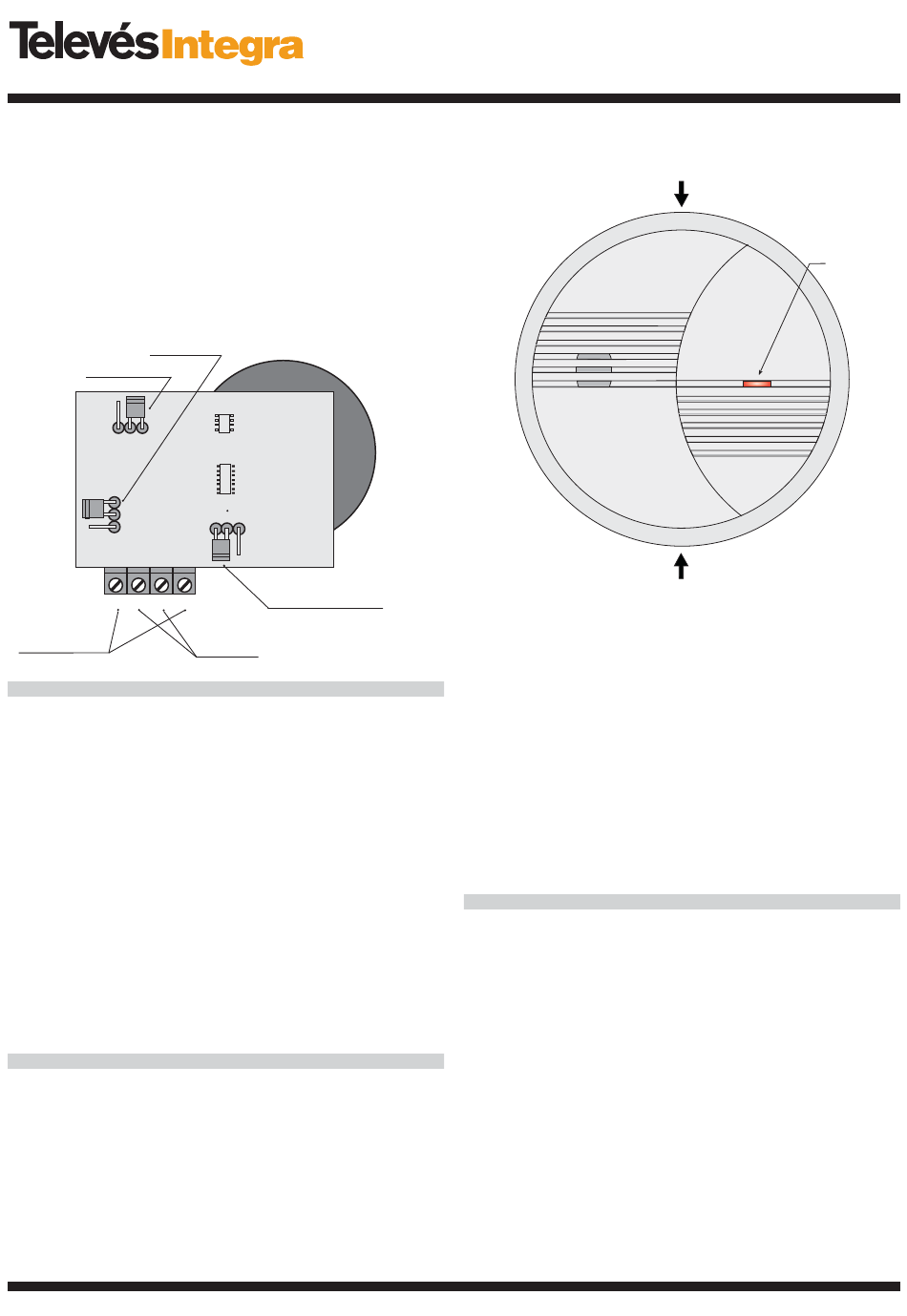

Sirena ON/OFF
Memoria ON/OFF
ON OFF
MEM
ON
SIR
OFF
REL U U REL
Contacto
de relé
Características
Alimentación
Consumo en espera
Consumo alarma
Método de detección
Sensibilidad
Sirena incorporada
Salida de relé
Vida útil
EMC inmunidad
Humedad relativa
Entorno para su funcionamiento
Dimensiones
Cumple con la ISO 12239, EN 54-7
Cumple con los requisitos mínimos de la normativa: 89/336EC EMC
Protección - Directiva en cuanto a compatibilidad electromagnética
cuando se utiliza con el propósito para el cual fue diseñado.
Contenidos del conjunto: detector, 2 tojinos, 2 tornillos
Instalación
Se deberá instalar el detector en el techo, con una distancia entre las
paredes de 0.6 m como mínimo. El detector no se debe instalar en un
lugar poco ventilado. Si se instala el 7658 en un pasillo largo (de 9 m o
más), se deberán instalar al menos 2 detectores, uno en cada extremo.
Un detector puede cubrir una zona de aproximadamente 50 m3 de
espacio libre (sin particiones). El 7658 puede ser instalado en lugares con
una alta concentración de vapores o gases de cocina.
Nota: El detector también puede emitir un sonido de alarma con humo
denso de tabaco.
01
REL
NC NO
Contacto de relé
NC- normalmente cerrado
NO- normalmente abierto
Alimentación
AC / DC
10-15V
10 - 15 V DC
3 mA
max. 25 mA
IR scared light detection
m = 0,06 ÷ 0,08 dB por 1m/s(EN 54-7)
95 dB/1m
0.1 A / 60V
10 años
30 V/m
25 % a 75 %
para interiores, -10 a +55°C
φ120 x 40 mm
• Abrir la tapa del detector (presionar hacia dentro desde ambos lados
hasta las líneas en el tapa protectora - ver dibujo)
• Sujetar el panel trasero con los dos tornillos provistos en el lugar
deseado. Apretar fuertemente los tornillos, asegurando que el panel
no está torcido.
• Conectar los cables a los terminales (se pueden extraer los terminales
de la placa para facilitar su colocación):
U, U - alimentación
REL, REL - contacto de relé. Utilice el jumper para
seleccionar el modo "normalmente abierto" o
"normalmente cerrado".
• Sujetar la cubierta delantera del detector al panel trasero hasta que
ambas lengüetas encajen. Comprobar que el detector esté firmemente
sujeto.
• Encender la corriente, el 7658 emitirá un sonido y desde este
momento el detector estará preparado para su funcionamiento.
• Presionar y sujetar el botón de prueba. El detector emitirá un sonido
de alarma y la transmisión se encenderá en unos segundos.
Modo de funcionamiento normal del detector
El detector en modo normal de funcionamiento, realiza pruebas a si
mismo cada 60 segundos (se indica mediante un destello corto del LED).
En el caso de detectar humo, una alarma del 7658 sonará (sirena y
transmisión). En cuanto baje la concentración de humo, el detector
volverá a su modo de espera.
Para probar el detector - presionar y sujetar el botón de prueba. El
detector deberá emitir un sonido de alarma y el relé deberá activarse
pasados unos segundos.
Nota: Recomendamos que se limpie el polvo del detector cada 6 meses.
Utilizar un paño seco o soplar suavemente. ¡No intentar abrir la
cámara óptica!
Nota: Aunque este producto no contiene materiales nocivos sugerimos
devolver el producto directamente a su distribuidor o a su
comerciante después de utilización.
Detector de Humo Óptico
Smoke Detector
Ref. 7658
Presionar para abrir
Botón de
prueba con
LED
