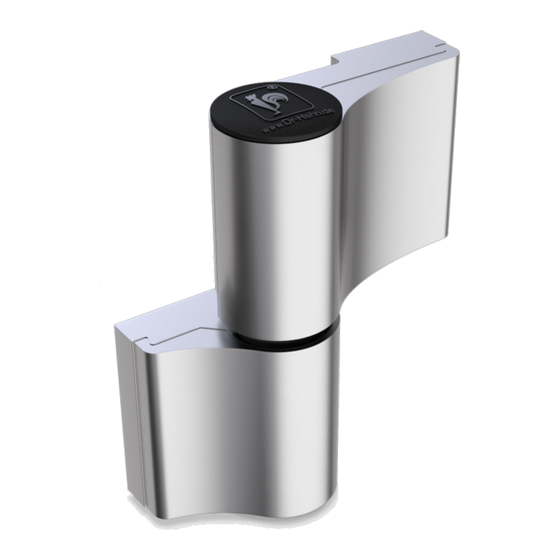

Summary of Contents for Hahn Türband 4 AT
- Page 1 Universalbänder Hahn für Metalltüren Türband 4 AT Paumelles universelles pour portes en métal Halbmaß Null Universal hinges for metal doors Einbau anleitung · Notice de montage · Installation instructions Alle Dr. Hahn Anleitungen jetzt als APP erhältlich: www.dr-hahn.eu/ anleitungen...
- Page 2 Einbau anleitung Notice de montage Installation instructions Flügelbandteil vorbereiten · Préperation du bras ouvrant · Preparing hinge blade for door 4 – 6 Nm Montage des Türbands · Montage de la paumelle · Installing the hinge Wir empfehlen beim Einsatz von Drehflügelantrieben, kräftigen Schließmitteln, Türstoppern oder starker Beanspruchung in einem Abstand von 150 mm unter- halb des oberen Türbandes ein weiteres drittes Band...
- Page 3 Einbau anleitung Notice de montage Installation instructions Montage des Türbands · Montage de la paumelle · Installing the hinge 4 / 5 / 6 mm min. 1,6 mm min. 2 min. 1,6 mm Ø 11 mm 4 – 6 Nm 20 –...
- Page 4 Einbau anleitung Notice de montage Installation instructions Montage des Türbands · Montage de la paumelle · Installing the hinge 20 – 25 Nm – 0,5 mm + 0,5 mm – 0,5 mm +0,5 mm ca. 2 mm...
- Page 5 Verstellung der Bänder nur durch im Türenbau erfahrene Fachhandwerker. Einstell anleitung Réglage et montage des paumelles Notice de réglage uniquement par des professionnels qualifiés. Adjustment instructions Adjustment and regulation only to be done by an experienced tradesman. Dichtungsandruck verstellen · Régler la pression du joint d’étanchéité · Adjusting the sealing pressure + 0,5 mm | –...
- Page 6 4 – 6 Nm Important: Tighten the setscrew. Dr. Hahn GmbH & Co. KG Trompeterallee 162 – 170 · D-41189 Mönchengladbach Postfach 40 01 09 · D-41181 Mönchengladbach Phone + 49 (0) 2166 / 954-3 · Fax + 49 (0) 2166 / 954-444...
