McLED ML-910.631.22.0 Quick Start Manual

Důležité: Pozorně přečtěte všechny instrukce před instalací.
Stiskněte a podržte současně tlačítka vypnutí/zapnutí spolu s tlačítkem play/pause po dobu 2 sekund a uložíte aktuální
nastavení. Stiskněte tyto dvě tlačítka a spustí se vámi uložená barevná scéna. Můžete uložit jen jednu barevnou scénu.
Dlouhým stiskem zvýšíte nebo
snížíte intenzitu jasu RGB svítidla
Technické parametry
Výstup
Pracovní
frekvence
Baterie
Pracovní
teplota
Relativní
vlhkost
Rozměry
• Ovládá jednu zónu
• Ovládá RGBW svítidla
• Kompatibilní se všemi RF přijímač
• Jeden přijímač můžete spárovat až s osmi ovladači.
• Krytí IP20
Bezpečnost & Varování
• Nevystavujte vlhkosti
• Ovladač obsahuje lithiovou baterii. Ta musí být uložena správně
• Před prvním použití otevřete zadní kryt a odstraňte plastovou
folii pod baterií
Spárování
1. Spárování s přijímačem:
a) Stiskněte na tlačítko „Learning key" na RF přijímači
b) Stiskněte na libovolné tlačítko na vysílači (Nástěnném ovladači)
c) LED svítidlo jednou zabliká. To indikuje úspěšné spárování
2. Odstranění spárování:
Zmáčkněte a podržte tlačítko „Learning key" na RF stmívači (přijímači) alespoň 3 sekundy
dokud LED svítidlo dvakrát nezabliká. Poté je smazání úspěšné.
RF nástěnný ovladač RGBW.indd 1

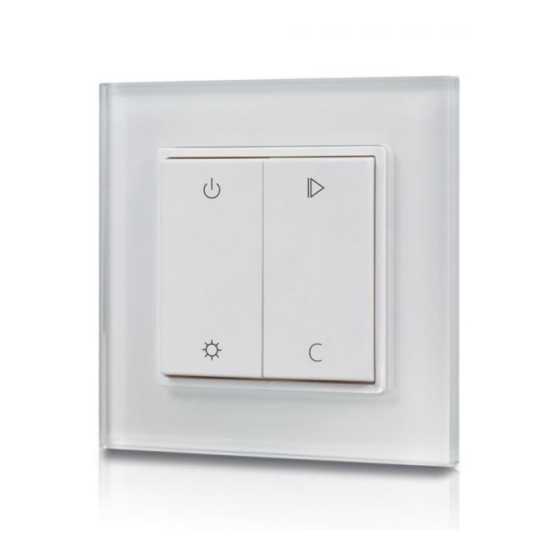

RF nástěnný ovladač
RGBW
ML-910.631.22.0
RF Single Color Wall Mounted Controller
Important: Read All Instructions Prior to Installation
Function introduction
Zapnuto/Vypnuto
Stiskněte a podržte současně tlačítka jasu spolu s tlačítkem barvy, pro změnu jasu
bíle barvy. Stiskněte tyto dvě tlačítka pro zapnutí/vypnutí bílé barvy
10.10 mm
RF signál (radiofrekvenční)
868/915/434MHz
3V(1xCR2430)
0-40°C
od 8% do 80%
86x86x14mm
CR2430
Zone 1 Zone 2
Krátký stisk výběr z 10 barevných
efektů. Dlouhý stisk nastavení
rychlosti efektů
Krátký stisk mění barvy skokově.
c
Dlouhý stisk mění barvy plynule
Front side
Nástěnný ovladač může být na zeď přilepen
nebo přišroubován
The remote control can be fixed on the wall with 3M glue or screw.
Battery: CR2430
Baterie: CR2430 Před prvním použití otevřete zadní
Before the first use, please open the battery
kryt a odstraňte plastovou folii pod baterií
cover and remove the protective film
Back side
®
Product Data
09.280K2.04108
Output
Operation Frequency
Power Supply
Operating temperature
Relative humidity
Dimensions
Click to turn on,
Safety & Warnings
Press and hold down to
increase light intensity
• This device contains a button lithium batte
• DO NOT expose the device to moisture.
Operation
1. Pair with RF receivers:
Click to turn off,
Click "Learning Key"
Press and hold down to
on RF receiver
decrease light intensity
2. How to delete the pairing:
Press and hold down "Learning Key" on the
which means the pairing is deleted successf
Installation
10.10 mm
CR2430
The key part of this controller is a universa
numerous frames by different manufacture
14.11.2017 9:23:26
RF signa
868/915/43
3V(1xCR2430
0-40°C
8% to 80
86x86x14m
Click or button
zone on RF remote
BEKER
GIRA
JUNG
MERTEN
