Summary of Contents for AAB M22302-W

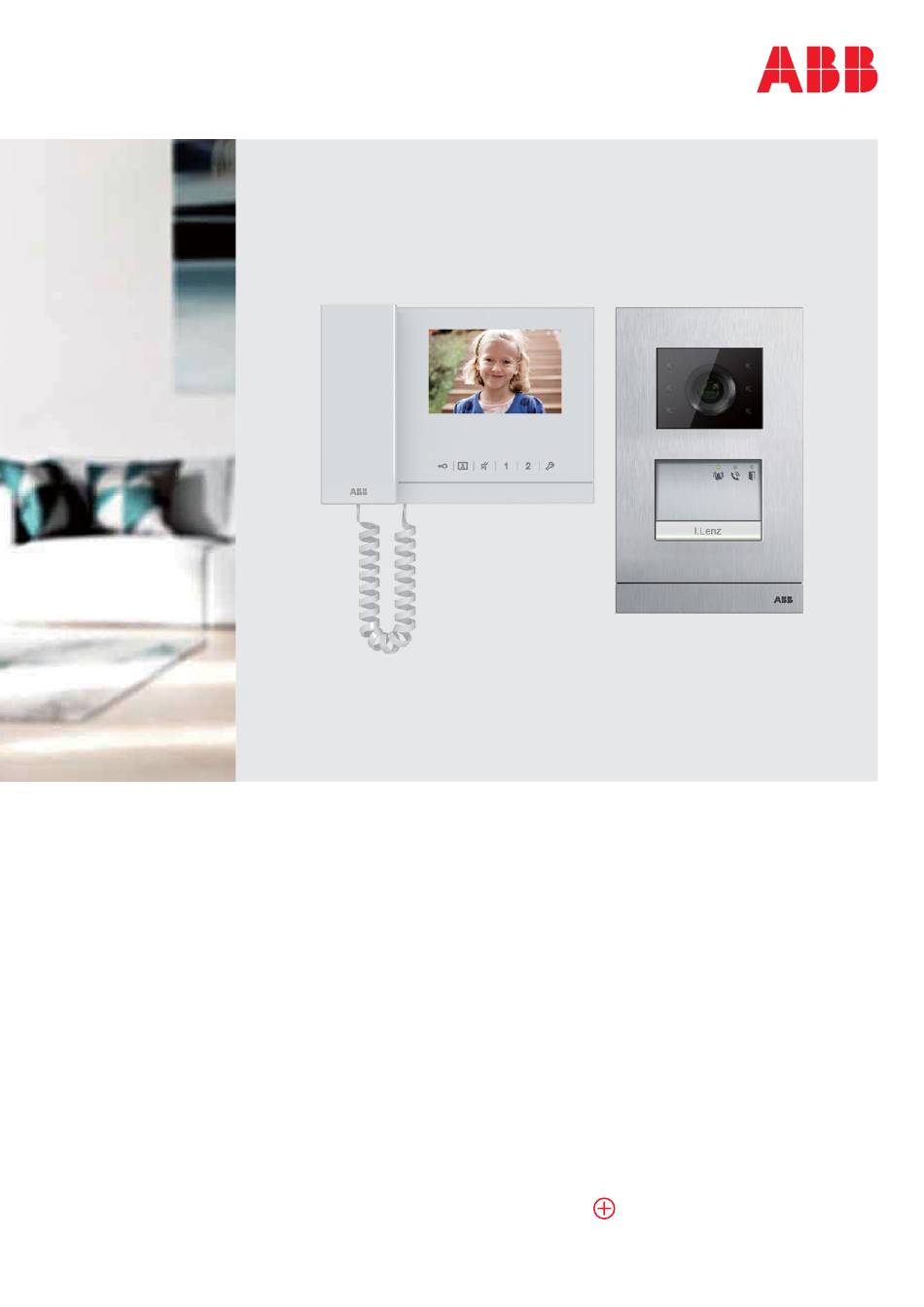

- Page 1 — Quick Guide - Video Kit: Video Outdoor Station Video Indoor Station 4.3, handset (M22302-W) ABB-Welcome • English • Español...
- Page 3 — Content 004 – 007 English 008 – 011 Español...
-
Page 4: Lock Connection
A B B - W E L C O M E V I D E O K I T — English Wiring Distance M/S RC Add=001 110-240 V 110-240 V 2-wire bus line Cable Coax, 75-5 RVV, J-Y (ST) -Y, J-Y (ST) -Y, UTP 5, 2 x Two pairs, Ø=0.75 mm,... - Page 5 Q U I C K G U I D E Interface description Audio module on the video aluminum outdoor station Description Connector for camera module Connector for device software update Plug-in clamps (COM-NC-NO) for floating output, door opener (30 V AC/DC 1 A) Plug-in clamps(Lock-GND) for door opener (18 V 4 A impulsive, 250 mA holding) Plug-in clamps(DC-GND) for additional power supply...
- Page 6 A B B - W E L C O M E V I D E O K I T Mounting/installation Video outdoor station installation Unit: mm Video indoor station 4.3, handset More information on the product manual 1. Go to the online webpage by scanning the QR code. 2.
- Page 7 Q U I C K G U I D E Funcionamiento Estación interior de vídeo de 4.3 Description Handset 1A When a call is coming, pick up the handset to activate the commu- nication with 30 seconds and hang up handset to end the call. 1B In standby status, pick up the handset to enter the communica- tion menu.
- Page 8 A B B - W E L C O M E V I D E O K I T — Español Cableado Distancia M/S RC Añadir=001 110-240 V 110-240 V Línea de bus de 2 cables Cable Coaxial, 75-5 RVV, J-Y (ST) -Y, J-Y (ST) -Y, UTP 5, 2 x dos pares,...
- Page 9 Q U I C K G U I D E Módulo de audio en la placa de calle de vídeo N.º Descripción Conector para módulo de cámara Conector para actualización de software del dispositivo Terminales de conexión (COM-NC-NO) para contacto libre de po- tencial, abrepuertas (30 V CA/CC 1 A) Terminales de conexión (Lock-GND) para abrepuertas (18 V 4 A impulsivos, 250 mA de mantenimiento)
-
Page 10: Mantenimiento
A B B - W E L C O M E V I D E O K I T Montaje/instalación Instalación de la placa de calle de vídeo Unidad: mm Video indoor station 4.3, handset Más información en el manual del producto. 1. - Page 11 Q U I C K G U I D E Operation Video indoor station 4.3, handset N.º Descripción 1Auricular 1A Al recibir una llamada, coja el auricular para activar la comuni- cación en el plazo de 30 segundos y cuélguelo para finalizar la llamada.
- Page 12 A B B - W E L C O M E V I D E O K I T — Note...
- Page 13 Q U I C K G U I D E...
- Page 14 A B B - W E L C O M E V I D E O K I T...
- Page 16 — For European Union conturies: ABB S.p.A - Viale dell’Industria 18, 20010 Vittuone (MI), Italy For Non-EU conturies: ABB Xiamen Smart Technology Co., Ltd. No. 7 Fangshan South Road, Xiang An, Xiamen, Fujian 361000, China www.abb.com © Copyright 2020 ABB. All rights reserved. Specifications subject to change without notice.
