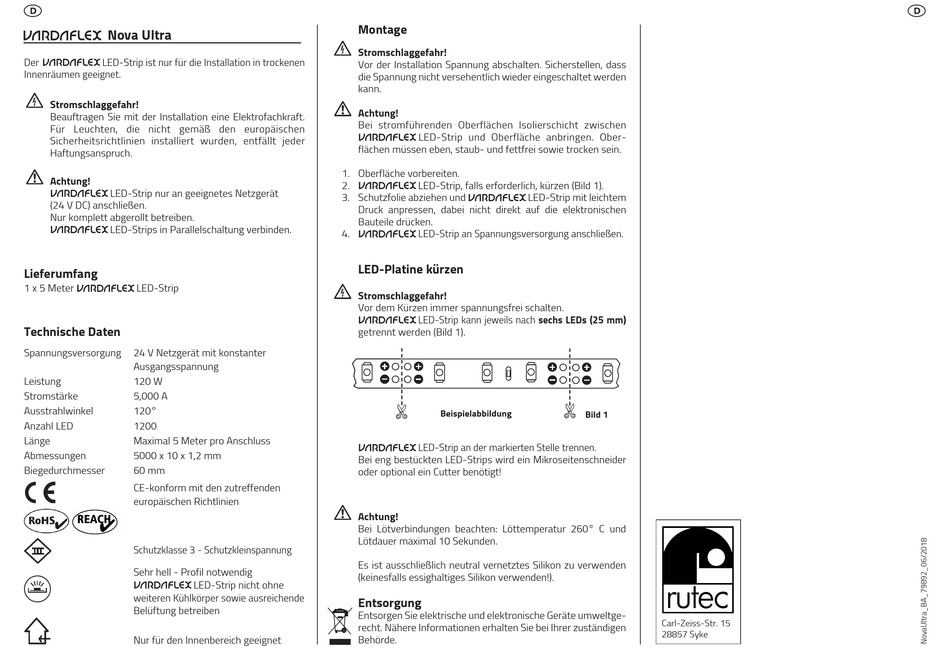

RUTEC VARDAflex Nova Ultra Quick Start Manual

Nova Ultra
Der LED-Strip ist nur für die Installation in tro ckenen
Innenräumen geeignet.
Stromschlaggefahr!
Beauftragen Sie mit der Installation eine Elektrofach kraft.
Für Leuchten, die nicht gemäß den euro päischen
Sicherheitsrichtlinien installiert wurden, entfällt jeder
Haftungsanspruch.
Achtung!
D
D
LED-Strip nur an geeignetes Netzgerät
(24 V DC) anschließen.
E Nur komplett abgerollt betreiben.
E
LED-Strips in Parallelschaltung verbinden.
Lieferumfang
1 x 5 Meter LED-Strip
Technische Daten
Spannungsversorgung 24 V Netzgerät mit konstanter
Ausgangsspannung
Leistung 120 W
Stromstärke 5,000 A
Ausstrahlwinkel 120°
U
U
Anzahl LED 1200
Länge Maximal 5 Meter pro Anschluss
U
U
Abmessungen 5000 x 10 x 1,2 mm
Biegedurchmesser 60 mm
CE-konform mit den zutreffenden
europäischen Richtlinien
T
T
Schutzklasse 3 - Schutzkleinspannung
Sehr hell - Profil notwendig
LED-Strip nicht ohne
weiteren Kühlkörper sowie ausreichende
Belüftung betreiben
Nur für den Innenbereich geeignet
Montage
Stromschlaggefahr!
Vor der Installation Spannung abschalten. Sicherstellen, dass
die Spannung nicht versehentlich wieder eingeschaltet werden
kann.
Achtung!
D
Bei stromführenden Oberflächen Isolierschicht zwischen
D
LED-Strip und Oberfläche anbringen. Ober -
flächen müssen eben, staub- und fettfrei sowie trocken sein.
E
E
1. Oberfläche vorbereiten.
2. LED-Strip, falls erforderlich, kürzen (Bild 1).
3. Schutzfolie abziehen und
Druck anpressen, dabei nicht direkt auf die elektronischen
Bauteile drücken.
4. LED-Strip an Spannungsversorgung anschließen.
LED-Platine kürzen
Stromschlaggefahr!
Vor dem Kürzen immer spannungsfrei schalten.
LED-Strip kann jeweils nach sechs LEDs (25 mm)
getrennt werden (Bild 1).
U
U
D
U
U
E
Beispielabbildung
LED-Strip an der markierten Stelle trennen.
Bei eng bestückten LED-Strips wird ein Mikroseitenschneider
T
oder optional ein Cutter benötigt!
T
Achtung!
D
Bei Lötverbindungen beachten: Löttemperatur 260° C und
Lötdauer maximal 10 Sekunden.
E
Es ist ausschließlich neutral vernetztes Silikon zu verwenden
(keinesfalls essighaltiges Silikon verwenden!).
Entsorgung
U
Entsorgen Sie elektrische und elektronische Geräte umweltge-
recht. Nähere Informationen erhalten Sie bei Ihrer zuständigen
U
Behörde.
LED-Strip mit leichtem
Bild 1
Carl-Zeiss-Str. 15
28857 Syke
