Jenzi JZ-804 Instruction Manual

English Version: Page Down

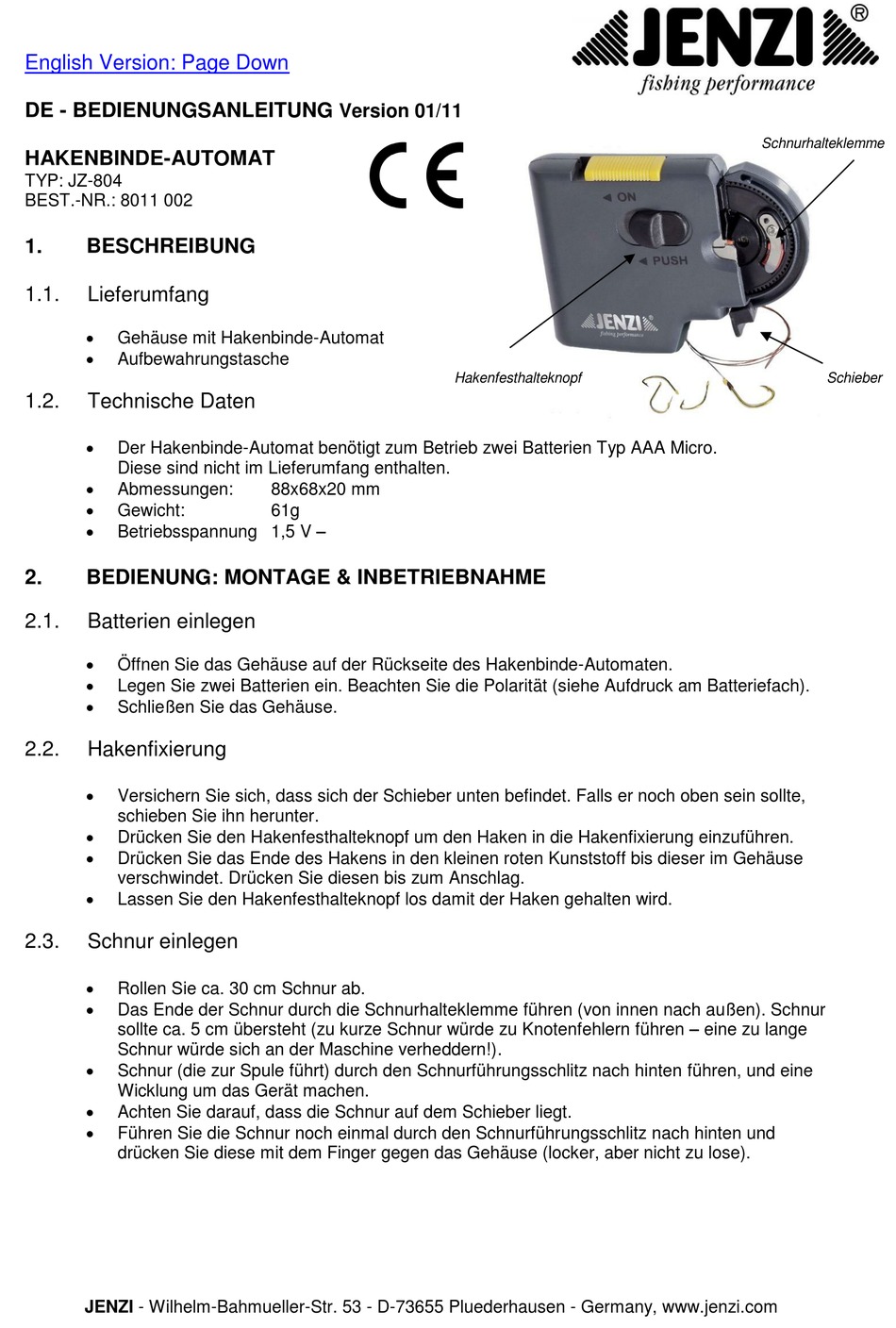

DE - BEDIENUNGSANLEITUNG
HAKENBINDE-AUTOMAT
TYP: JZ-804
BEST.-NR.: 8011 002
1. BESCHREIBUNG
1.1. Lieferumfang

Gehäuse mit Hakenbinde-Automat

Aufbewahrungstasche
1.2. Technische Daten

Der Hakenbinde-Automat benötigt zum Betrieb zwei Batterien Typ AAA Micro.
Diese sind nicht im Lieferumfang enthalten.

Abmessungen:

Gewicht:

Betriebsspannung 1,5 V –
2. BEDIENUNG: MONTAGE & INBETRIEBNAHME
2.1. Batterien einlegen

Öffnen Sie das Gehäuse auf der Rückseite des Hakenbinde-Automaten.

Legen Sie zwei Batterien ein. Beachten Sie die Polarität (siehe Aufdruck am Batteriefach).

Schließen Sie das Gehäuse.
2.2. Hakenfixierung

Versichern Sie sich, dass sich der Schieber unten befindet. Falls er noch oben sein sollte,
schieben Sie ihn herunter.

Drücken Sie den Hakenfesthalteknopf um den Haken in die Hakenfixierung einzuführen.

Drücken Sie das Ende des Hakens in den kleinen roten Kunststoff bis dieser im Gehäuse
verschwindet. Drücken Sie diesen bis zum Anschlag.

Lassen Sie den Hakenfesthalteknopf los damit der Haken gehalten wird.
2.3. Schnur einlegen

Rollen Sie ca. 30 cm Schnur ab.

Das Ende der Schnur durch die Schnurhalteklemme führen (von innen nach außen). Schnur
sollte ca. 5 cm übersteht (zu kurze Schnur würde zu Knotenfehlern führen – eine zu lange
Schnur würde sich an der Maschine verheddern!).

Schnur (die zur Spule führt) durch den Schnurführungsschlitz nach hinten führen, und eine
Wicklung um das Gerät machen.

Achten Sie darauf, dass die Schnur auf dem Schieber liegt.

Führen Sie die Schnur noch einmal durch den Schnurführungsschlitz nach hinten und
drücken Sie diese mit dem Finger gegen das Gehäuse (locker, aber nicht zu lose).
JENZI - Wilhelm-Bahmueller-Str. 53 - D-73655 Pluederhausen - Germany, www.jenzi.com
Version 01/11
88x68x20 mm
61g

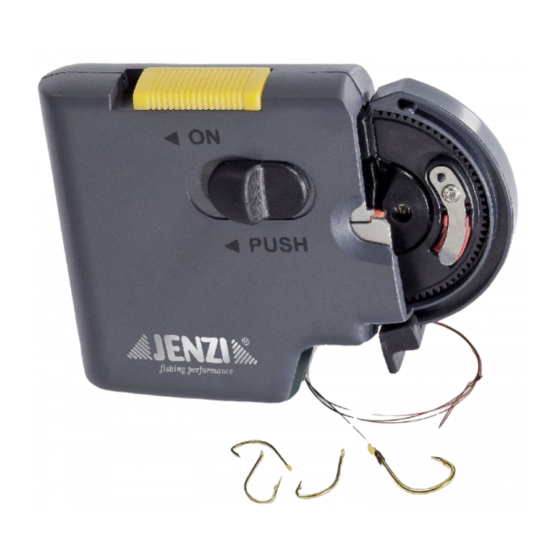

Hakenfesthalteknopf
Schnurhalteklemme
Schieber
