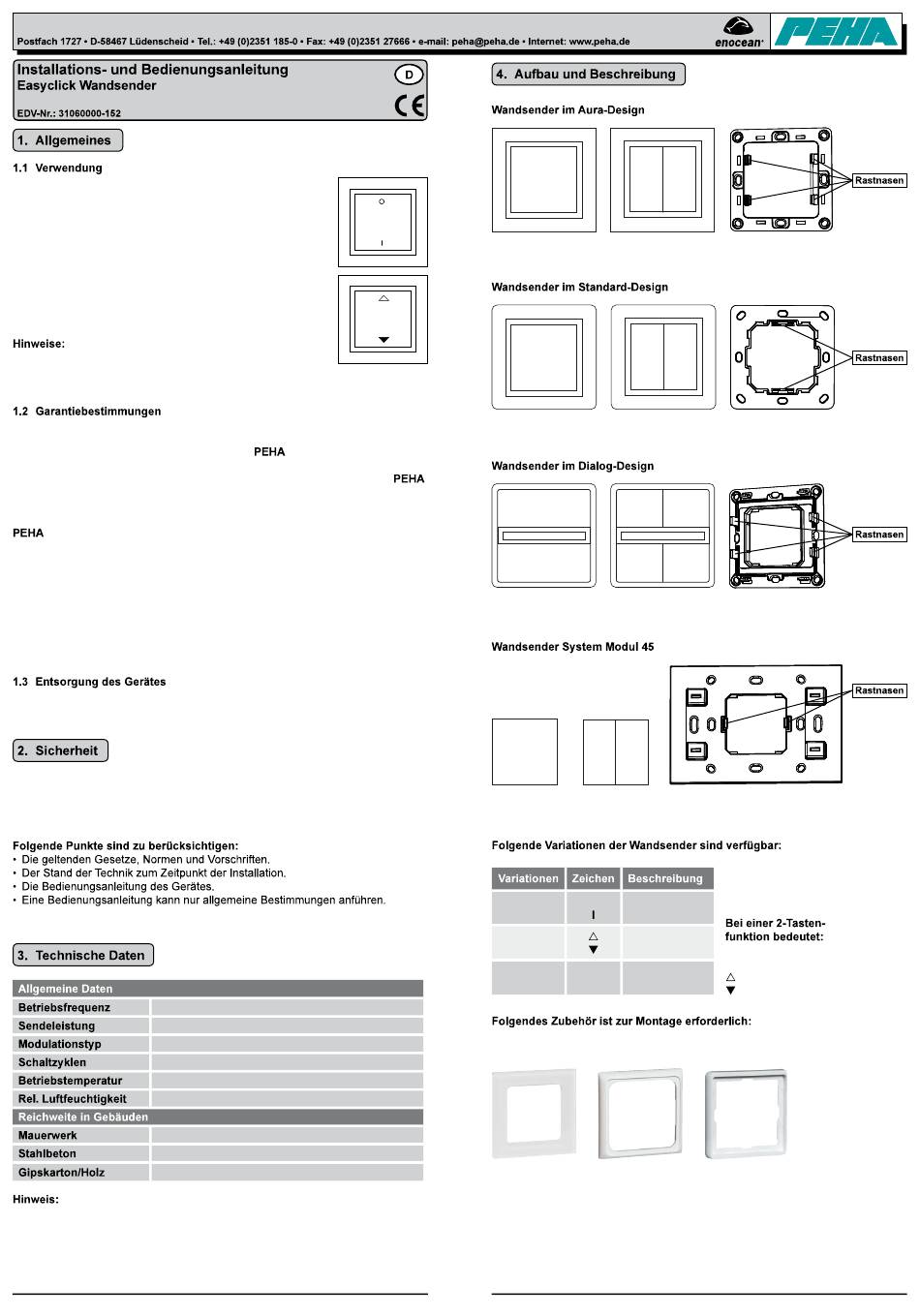

Die Wandsender gehören zu dem PEHA Funksystem. Die Funk-
übertragung erfolgt auf der europäisch harmonierten Frequenz
von 868,3 MHz. Es eignet sich besonders gut für Einsatzfälle,
in denen eine Elektroinstallation unter Putz nicht erwünscht ist,
wie z.B. bei Renovierungen, Nachrüstung von elektrischen An-
lagen oder Büros mit mobilen Wänden.
Mit einem Tastendruck der Wandsender können Verbraucher
drahtlos über Empfänger geschaltet werden. Die Sender müssen
auf die Empfänger angelernt werden. Dazu sind die Bedienungs-
anleitungen der Empfänger zu beachten. Jeder Wandsender
kann eine unbegrenzte Anzahl von Empfängern ansteuern.
– Die Wandsender sind batterielos und wartungsfrei !
– Vor Inbetriebnahme Bedienungsanleitung sorgfältig durchlesen.
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedin-
gungen. Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte
kann sich ohne vorherige Ankündigung ändern.
ten Technologien nach geltenden nationalen und internationalen Vorschriften herge-
stellt und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt
unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber
seinem Händler, die Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind ausge-
schlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe
an den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler
unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist.
Die Gewährleistung entfällt bei natürlichem Verschleiß, unsachgemäßer Verwen-
dung, Falschanschluss, Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchs-
frist beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem
Händler und endet spätestens 36 Monate nach Herstellung des Gerätes. Für die
Abwicklung von Gewährleistungsansprüchen gilt Deutsches Recht.
Zur Entsorgung des Gerätes sind die Gesetze und Normen des Landes einzuhalten,
in dem das Gerät betrieben wird!
Das Gerät ist nur für die bestimmungsgemäße Verwendung vorgesehen. Ein eigen-
mächtiger Umbau oder eine Veränderung ist verboten! Es darf nicht in Verbindung
mit anderen Geräten verwendet werden, durch deren Betrieb Gefahren für Men-
schen, Tiere oder Sachwerte entstehen können.
Diese sind im Zusammenhang mit einer spezifischen Anlage zu sehen.
868,3 MHZ
10 mW
( ASK Amplitude Shift Keying)
min. 50.000
-25°C bis +65°C in trockenen Räumen
0% bis 95 %
20m, durch max. 3 Wände
10m, durch max. 1 Wand/Decke
30m, durch max. 5 Wände
Die Reichweite zwischen Sender und Empfänger nimmt mit zunehmenden
Abstand ab. Bei Sichtverbindung beträgt die Reichweite ca. 30m in Gängen u. 100m
in Hallen. Erhöhung der Reichweite durch Easyclick Repeater (453 FU RP).
20-FU-BLS (Rev03_080902)
Produkte sind mit moderns-
,
20.450.xx 20.455.xx
80.450.xx 80.455.xx
95.450.xx 95.455.xx
250.xx 255.xx
FU-BLS O AUS
EIN
FU-BLS JR AUF
AB
FU-BLS N — Neutral
(ohne Aufdruck)
Die Sender sind mit den 1- bis 5-fach-Kombirahmen des entsprechenden PEHA-
Schalterprogramms zu ergänzen. Die Kombirahmen sind seperat zu bestellen!
Halteplatte
Halteplatte
Halteplatte
Halteplatte
O = AUS
I = EIN
= AUF
= AB
D - 1
