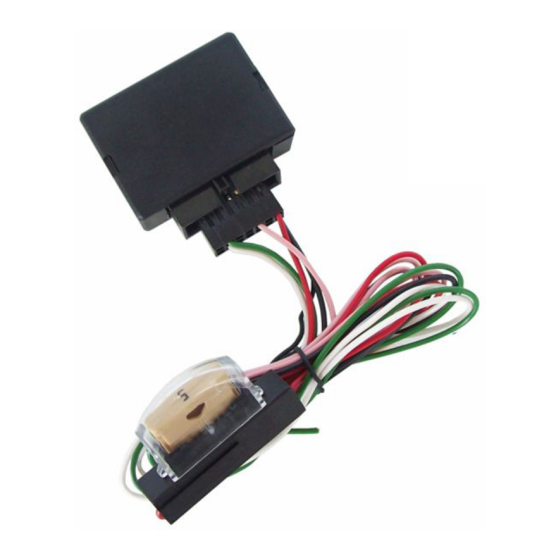

- Page 1 CAN BUS Interface Interface CAN BUS Bedienungsanleitung Owner’s manual 66012 Vertriebs-GmbH ● Maybachstr. 10 ● 67269 Grünstadt ● verkauf@dietz.biz ● www.dietz.biz ® Audiotechnik Dietz Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...
-
Page 2: Allgemeine Hinweise
Allgemeine Hinweise Sehr verehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma Audiotechnik Dietz entschieden haben. Sie haben eine hervorragende Wahl getroffen. Bei der Entwicklung des Produktes wurde besonders auf Ihre persönliche Sicherheit, kombiniert mit bestmöglichstem Bedienungskomfort, modernem Design und aktuelle Produktionstechniken geachtet. -
Page 3: Hinweise Auf Voraussetzungen Für Den Bestimmungsmäßigen Betrieb
Speedimpuls: Rechtecksignal 4,5 Hz bzw. 0,85 Hz pro km/h (max. < 5 mA belastbar!) Rückwärtsgang (Fahrzeugspezifisch, max. 100 mA belastbar!) Handbremse Parksensorenausgang für Summer (Summer, Art. Nr. 66429, ist nicht im Lieferumfang) Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018... -
Page 4: Installation
Einstellungen ist, dass das Interface korrekt mit dem CAN-Bus System verbunden ist, d.h. die grüne LED leuchtet konstant grün. Um ein anderes Ausgangssignal am Interface 66010 einzustellen gehen Sie wie folgt durch. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018... - Page 5 Sollte das von Ihnen Gewählte Signal nicht dem entsprechen was sie ausgewählt haben, wiederholen Sie den Vorgang. Bei Fehlfunktion vor dem Beginn das Interface nochmals kurz stromlos machen, indem Sie den Stromstecker am Interface abziehen. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...
-
Page 6: Technische Daten
4. LED blinkt unregelmäßig rot - Überprüfen Sie die CAN Anschlüsse 5. LED leuchtet rot konstant – Das Interface kann die Identität des Fahrzeuges nicht erkennen. Kontaktieren sie uns. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018... -
Page 7: General Advice
General advice Dear client, many thanks for having chosen an Audiotechnik Dietz product. You have made a magnificent choice. While developing this product, your personal safety combined with the best operating service, modern design and an up-to-date production technique was especially taken into account. Unfortunately, despite the utmost care injuries and/or damages might occur due to improper installation and/or use. -
Page 8: References Of Legal Regulations For Operation
Speed impulse: square wave signal, 4,5 Hz or 0,85 Hz per km/h (< 5 mA maximum load!) Reverse gear (depends on cars’ configuration, 100mA maximum load!) Hand brake Parking sensor output for buzzer (buzzer not included, optinal item number is 66429) Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018... -
Page 9: Function Setting
1! Installation Interface 66012 was developed to get different signals out of the CAN Bus of the car. The interface read out the signals for ignition, illumination, reverse gear, speed, parking sensors, hand brake and mute for Blue & Me systems. - Page 10 7) Confirm selection keeping pressed reset button until led switches off, then release it. LED is now constant green 8) Ready to use If the signal you have selected is wrong, you must repeat the process. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018...
-
Page 11: Service Notes
0,040 kg Dimensions: 40 x 30 x 15 mm This unit is only for automotive use and has therefore a lifetime of max. 10 years. Vertriebs-GmbH ● Germany ® Copyright © by Audiotechnik Dietz Rev 6, Stand: 2 / 2018... - Page 12 „66012“ and open the folder „Dokumente“. Can Anschlüsse und weitere Informationen zu verschiedenen Fahrzeugen finden Sie auf unserer Seite www.dietzshop.de direkt beim Artikel. Bitte im Suchfeld 66012 eingeben. Artikel anwählen und den Reiter Dokumente anklicken. ® Vertriebs-GmbH Audiotechnik Dietz Maybachstr.
