Refco UV-12-KIT Instructions

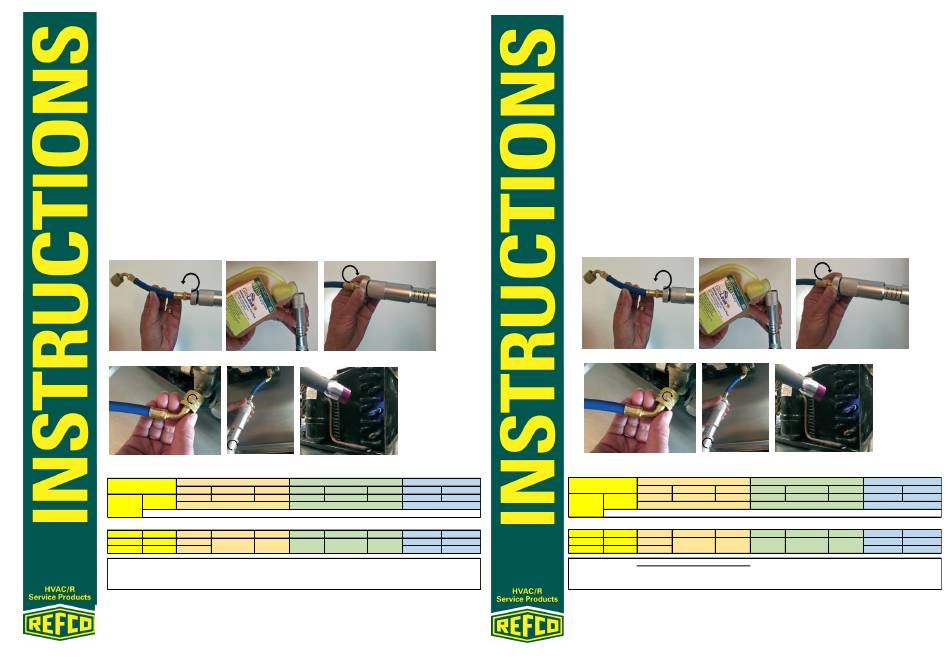

GLO GUN INJECTOR in UV-12-KIT / UV-100-AC2267
Anwendung:
1. Öffnen Sie den Injektor, indem Sie die Kappe mit dem Schlauch gegen den
Uhrzeigersinn drehen.
2. Drehen Sie den Griff gegen den Uhrzeigersinn, um den Kolben auszufahren.
Füllen Sie den Injektor bis zur Basis des Innengewindes.
3. Setzen Sie die Kappe mit dem Schlauch wieder auf den Injektor.
4. Schrauben Sie das 1/4 "Rückschlagventil auf den unteren (Ansaug-) Anschluss
des Systems, um die Dichtigkeit zu prüfen.
5. Drehen Sie den Griff im Uhrzeigersinn, um die gewünschte Menge in das System
zu injizieren. In der Tabelle unten, finden Sie Hinweise zur Dosierung.
6. Nachdem sich das Glo-Leak mit dem Medium vermischt hat, können Sie mit der
UV Lampe nach potenzielle Leckstellen suchen. Die Leckstelle leuchtet gelb
fluoreszierend.
1. 2.
4. 5. 6.
Glo-Leak Dosierungstabelle: AC & R (HVACR)
durch den Kompressorölgehalt
Glo-Leak Typ
Stk. ml/l Verhältnis %
Typische 2.5 1:400 0.25%
Glo-Leak 1484
Dosis Typische Dosis: 2.0-2.5 ml Liter Öl
Wenn das Öl/Gas Verältnis >1:4 ist, berechnen Sie 0.2% der Ölfüllung + 0.125% der Gasfüllung
Volumes treated per container
Code Qty ml Stk. ml/Ltr Verhältnis %
GL1484A 250 100
1:400 0.25%
GL1484X 60 24
Umrechnung: Tonnen BTUs KW
1 12000/h 3.517
0.83 10000/h 2.930
0.2843 3412/h 1.000
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
3.
durch Kältemittelfüllung durch Kühlleistung
Stk. ml/Kg Verhältnis % ml/t ml/KW
1.25 1:800 0.125% 1.5 0.5
Typische Dosis: 1.0-1.25ml/Kg Typische Dosise: 0.45ml/KW
Stk. ml/KG Verhältnis % Tons KW
160 560
200 1:800 0.125%
40 130
Kühlmenge in Tonnen:
Die wärmemenge die benötigt wird,
um 1 Tonne Eis in 24h zu schmelzen.
Telefon +41 41 919 72 82
Telefax +41 41 919 72 83
info@refco.ch www.refco.ch
GLO GUN INJECTOR in UV-12-KIT / UV-100-AC2267
Instructions:
1. Open the reservoir by turning the cap & hose assembly anti-clockwise.
2. Turn the handle anti-clockwise to retract the piston. Fill the reservoir to
the base of the internal thread.
3. Replace the cap & hose assembly.
4. Thread the 1/4" anti-blowback valve onto the low side (suction) port of the
system to be leak checked.
5. Turn the handle clockwise to inject the desired amount into the system. See
the chart below for dosage guidance.
6. Operate the system to allow mixing and circulation of the Glo-Leak. Then,
using an UV light scan all the potential leak points for the yellow fluorescent
glow.
1. 2.
4. 5.
Glo-Leak dosage chart: AC & R (HVACR)
by compressor oil content
Glo-Leak type
Qty ml/Ltr Ratio %age
2.5 1:400 0.25%
Glo-Leak 1484 Typical dose Typical dosage: 2.0-2.5 ml/Litre of oil
When the oil to gas ratio is >1:4, calculate 0.2% of oil fill + 0.125% of gas charge
Volumes treated per container
Code Qty ml Qty ml/Ltr Ratio %age
GL1484A 250 100
1:400 0.25%
GL1484X 60 24
Conversions: Tons BTUs KW
1 12000/hr 3.517
0.83 10000/hr 2.930
0.2843 3412/hr 1.000
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
3.
6.
by Refrigerant Charge by Cooling Capacity
Qty ml/KG Ratio %age ml/ton ml/KW
1.25 1:800 0.125% 1.5
Typical dosage: 1.0-1.25ml/KG Typical dose: 0.45ml/KW
Qty ml/KG Ratio %age Tons KW
160 560
200 1:800 0.125%
40 130
Tons of refrigeration:
The amount of heat required to melt 1 ton of ice in 24hr
Telefon +41 41 919 72 82
Telefax +41 41 919 72 83
info@refco.ch www.refco.ch
0.5
