FUXTEC FX-PR165 Manual

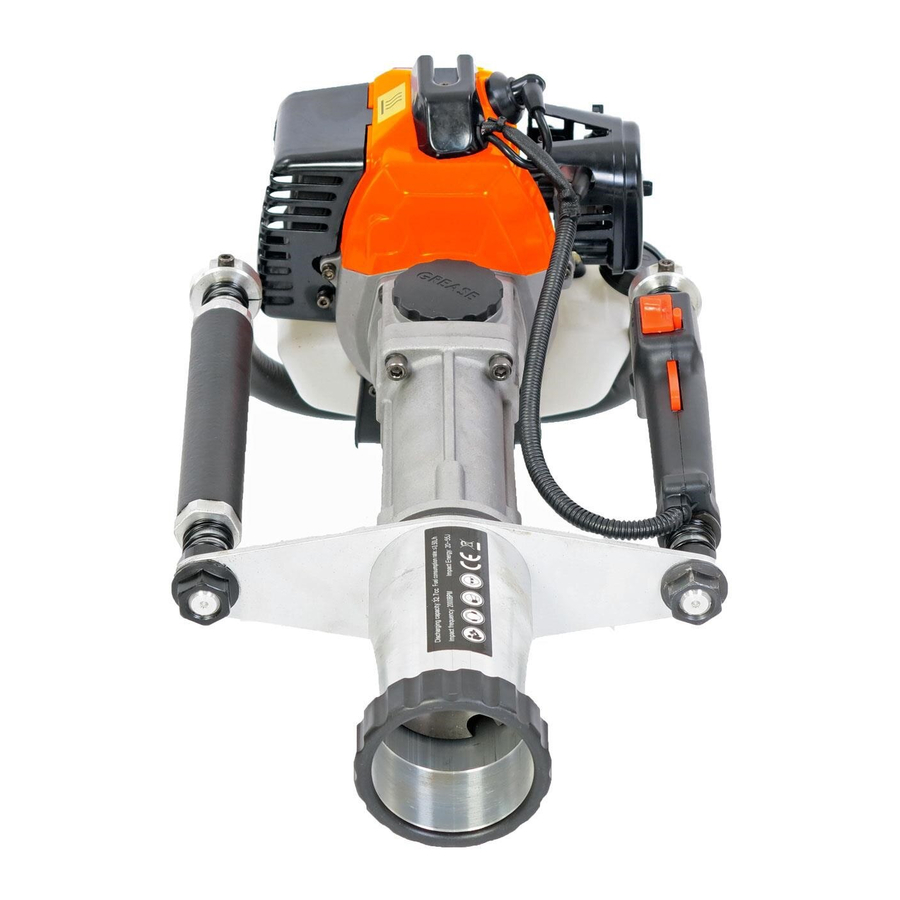

Gasoline pile driver
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FX-PR165 and is the answer not in the manual?

Questions and answers

Summary of Contents for FUXTEC FX-PR165

  • Page 2: Table Of Contents

    Vielen Dank für den Kauf eines unserer Produkte. Diese Bedienungsanleitung enthält Anweisungen und Hinweise für den FUXTEC FX-PR165 Die von uns produzierte Pfahlramme ist einfach zu bedienen, zu warten und verfügt über eine lange Lebensdauer. Dafür sind wir bei unseren Kunden bekannt.

  • Page 3: Beschreibung Der Wichtigsten Teile

    1. Beschreibung der wichtigsten Teile Beschreibung Beschreibung Beschreibung Kombischalter Stopschalter Zündkerzenstecker Lüftungsschalter Ölkanne Griff Kraftstoffpumpe Gasknopf Gasknopf Vordere Führung Rammsockel Rammensockel Halter Trägerplatte Griffhülse Fettkappe Positionierungsmans Starter Tankdeckel chette Luftfilter Dämpfungsfeder Gaszug Abb 1 Abb 2...

  • Page 4: Sichheitshinweise Für Den Betrieb

    2. Sichheitshinweise für den Betrieb 1. Der Benutzer muss rutschfeste Sicherheitsschuhe und geeignete Schutzkleidung tragen. Bei Langzeitbetrieb muss er eine Schutzbrille, einen Helm und Gehörschutz tragen. 2. Halten Sie das Gleichgewicht Ihres Körpers während Sie die Maschine bedienen und stehen Sie während der Nutzung vor dem Luftfilter der Maschine.

  • Page 5: Hauptnutzen Und Funktionen

    3. Hauptnutzen und Funktionen 3.1 Benutzung: Die Ramme ist für den Einsatz in landwirtschaftlichen Betrieben, Obstgärten oder für den Zaunbau konzipiert. 3.2 Funktionen: 3.2.1 Die Benzin Pfahlramme bietet ein leichtes, handliches Gewicht und eine niedrige Entladekapazität. 3.2.2 Das Produkt ist als Arbeitserleichterung für den Menschen entwickelt. Es reduziert den Kraftaufwand des Benutzers und bietet eine einfache und komfortable Bedienung.

  • Page 6: Inbetriebnahme

    4.2 Kraftstoff Nutzen Sie 90# Benzin und Zweitakt -Spezialmotorenöl oder ein höher empfohlenes Mischungsverhältnis: Bedingung Benzin:Motorenöl(Verhältnis) Benutzung bis zu 20 Stunden 20:1 Benutzung über 20 Stunden 25:1 4.2.1 Reines Benzin als Kraftstoff ist verboten. 4.2.2 Tanken Sie den Kraftstoff nur in gut belüfteter Umgebung. 4.2.3 Füllen Sie nicht zu viel Kraftstoff ein.

  • Page 7: Betrieb Und Bedienung

    5.2. Stellen Sie die Maschine wie in Abb 4 auf. Halten Sie den oberen Teil des Griffs mit einer Hand fest, während Sie mit der anderen Hand den Ziehgriff des Starters schnell mindestens 40cm herausziehen. Bitte nicht über den Totpunkt ziehen, da dies den Starter beschädigen kann.

  • Page 8: Technische Wartung

    Technische Wartung 8.1 Luftfilter Reinigen Sie den Luftfilter regelmäßig. Staub und Rußablagerung im Filterelement des Luftfilters blockieren die Kraft des Benzinmotors und reduzieren die Lebensdauer. Wenn im Filter zu viele Ruß Ablagerungen sind, reinigen Sie ihn mit warmem Wasser und Reinigungsmittel. Installieren Sie den Luftfilter erst nachdem Sie ihn abgetrocknet haben. Bei Schäden sollte der Filter ersetzt werden.
  • Page 9 8.4 Zündkerze Um den normalen Betrieb des Motors sicherzustellen, muss der Zündkerzenspalt richtig eingestellt sein. Entfernen Sie Kohlerückstände mit einer Drahtbürste. Der richtige Spalt der Zündkerze ist zwischen 0.5-0.7 mm. Zu sehen in Abb 9. Abb 9 8.5 Schalldämpfer Entfernen Sie regelmäßig Schmutz auf Einlass und Auslass des Schalldämpfers oder reinigen Sie diesen innen mit Waschmittel.

  • Page 10: Fehleranalyse Und Methoden Zur Beseitigung Der Störung

    . Fehleranalyse und Methoden zur Beseitigung der Störung Fehleranalyse und -Lösung Beispiel 1: Schwierigkeiten beim Starten im kalten Zustand. Ist die Zündkerze feucht, durch falschen Startvorgang →Trocknen Sie die Zündkerze ↓ Erzeugt die Zündkerze elektrische Funken? →Ersetzen Sie die Zündkerze ↓...

  • Page 11: Technische Daten

    Technische Daten Einzylinder, luftgekühlt, 2-Takt, Zylinderdurchmesser × Motorentyp Hub: 36×32mm Model FX-PR165 L×B×H(mm) 635×265×320 Kraftstoff Kraftstoffgemisch (Benzin: Zweitakt -Motorenöl =25:1) Öl Kapazität 0.9L Gewicht (ohne Verpackung) 11Kg Hubraum 32.7CC Max Leistung und Geschwindigkeit 0.9KW/9000Umin Max Drehmoment- und Drehzahl 1.45Nm/5000U/min Benzin-Motor Leerlaufdrehzahl...

  • Page 12: Wartungszyklus

    Wartungszyklus Die folgenden Daten sind für den haushaltsüblichen Gebrauch des Gerätes. Unter schlechteren Arbeitsbedingungen, wie staubiger Umgebung oder langen Arbeitszeiten der Ramme, sollte der Wartungszyklus entsprechend verkürzt werden. Außen Check (Zustand, fester √ √ Gesamtgerät Sitz der Schrauben) Säubern √ Bediengriff / Stopp-Taste Funktion prüfen √...

  • Page 13: Teileliste Und Abbildung

    12. Teileliste und Abbildung Teile Nr. Name Anz. Teile Nr. Name Anz. Benzinmotor Trägerplatte Sechskant- Flanschmutter Antriebsscheibe M18×1.5 Innensechskant - Zylinderschraube M5×12 Ramm Sockel Innensechskant -Zylinderschraube Elastische Scheibe 5 M8×45 Lagerpressplatte Innerer Rammkopf 77 Rillenkugellager 6202-2RS Rammhalter 80 Kleines Fasengetriebe Rammhalter 45 Untersetzungsgetriebe Anschlussgewinde Kopf...
  • Page 14 Elastische Scheibe 8 Innensechskant- Zylinderschraube M8×20 Hammer O-RING Hammer Quetschpolster Runde Dichtung φ39×46×0.5 Shock O-Ring Shock Buchse...
  • Page 15 Detailansicht:...

  • Page 16: Lieferumfang

    13. Lieferumfang Benzin Pfahlramme FX-PR165 Ramm Sockel Halterung 20～45mm und 46-80mm Mischkanister Sepzialgetriebefett (60g) für nachfetten Bedienungsanleitung Gummiring (Ersatz-Verschleissteil) Werkzeugtasche 1 Stk. Zündkerze 1 Stk. Zündkerzengriff 1 Stk. 4mm Innensechskantschlüssel 1 Stk. 5mm Innensechskantschlüssel 1 Stk. 6mm Innensechskantschlüssel 1 Stk. T-förmiger Innensechskantschlüssel 1 Stk.

  • Page 17: Eg-Konfortmitätserklärung

    2006/42/EG Herstellerunterschrift/Datum: Tim Gumprecht, 23.02.2018 Name und Anschrift der Tim Gumprecht Person, die berechtigt ist, die FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, technischen Unterlagen, die GERMANY in der Gemeinschaft ansässig ist zusammenzustellen Name und Anschrift der benannten Stelle: TÜV SÜD Product Service GmbH, Ridlerstraße 65. D-80339 München Germany,...
  • Page 18 FX-PR165 Gasoline Pile Driver...

  • Page 19: Name Of Main Parts

    1. Name of Main Parts Name of Part Name of Part Name of Part Combination Switch Stop Button Spark Plug Cap Ventilation Switch Oil Can Handle Rack Fuel Bubble Throttle Knob Throttle Button Front Placket Piling Socket Piling Socket Retainer Support Plate Handle Sleeve Grease Cap...

  • Page 20: Description Of Safe Operation

    2 Description of Safe Operation 19. The operator must wear slip-resistant safety shoes and suitable clothing. For long-time operation, he or she must wear a goggle,a helmet, and earplugs. 20. While operating the machine, please keep balance of the body, and stand in front of Air Filter to operate the machine.

  • Page 21: Preparation Before Use

    Preparation before Use 4.1Piling Socket 4.1.1 Install or change piling socket retainer. Select a corresponding retainer according to the sizes of the piling from 20- 45 or 46-80, as it’s shown in Fig.3., such as Fig 3 4.2 Fuel Use 90# gasoline and two-stroke special engine oil or above Recommended mixing ratio Condition Gasoline: engine oil...

  • Page 22: Operation

    Choke (ON and OFF Start Handle position of cold engine) Fuel Bubble Fig 4 5.2. Set the machine upright according to Fig. 4. Hold the upper part of the handle tightly with one hand while the other pulls the pulling handle of starter for over 50cm quickly. Do not let the pulling handle go back freely in repeated pulling but hold it tightly to avoid injury resulting from quick resilience.

  • Page 23: Turning Off The Machine

    . Turning off the Machine 7.1 Release throttle button and carry out idle running of the machine for 3-5 minutes. 7.2 Pull Stop Button to the position of flameout. See the position of Stop Button in Fig.5. Stop Button Fig 5 Technical Maintenance 8.1 Air Filter Check air filter regularly.
  • Page 24 8.3 Carburetor Oil can and carburetor generally have residual oil. After some time, the residual oil will become greasy oil which will block up the oil line, causing incapability of starting the engine. Therefore, when the machine is not used for more than one week, be sure to completely take the fuel out.

  • Page 25: Failure Analysis And Its Eliminating Methods

    . Failure Analysis and Its Eliminating Methods Problem analysis and solving Example 1: Difficulties in starting engine in cooling state. Whether thespark plug is damp →Wipe dry thespark plug ↓ Whether the spark plug produces electric spark →Replace the spark plug ↓...

  • Page 26: Key Data Of Product

    Key Data of Product Single cylinder, air cooling, 2 stroke, cylinder diameter × Gasoline engine type stroke: 36×32mm Model FX-PR165 L×W×H(mm) 635×265×320 Fuel Mixed oil (Gasoline: two-stroke engine oil=25:1) Oil can capacity 0.9L Weight (excluding fitting) 11Kg Displacement 32.7CC Max power and speed 0.9KW/9000r/min...

  • Page 27: Maintenance Cycle

    Maintenance Cycle The following Data are given from the common use of the product. Under worse working conditions such as dusty environment or long work hours of the pile driver, the maintenance cycle should be shortened correspondingly. Outlook check (state, tightness √...

  • Page 28: Parts List And Exploded View Of Fx-Pr165 Pile Driver

    12. Parts List and Exploded View of FX-PR165 Pile Driver Parts No. Name Parts No. Name Gasoline Engine Front Placket Driven Disk Elastic Washer 8 Inner Hexagon Cylindrical-head Inner Hexagon Cylindrical-head Screw M5×12 Screw M8×20 Elastic Washer 5 Front Paper Pad...
  • Page 29 Exploded View of FX-PR165 Pile Driver...

  • Page 30: Packing List Of Fx-Pr165 Pile Driver

    13. Packing List of FX-PR165 Pile Driver Pile driver Piling Socket Retainer 20～45mm and 46～80mm Oil pot for gasoline mixture Special oil/grease for cylinder (60g) Rubber ring (wearing part) Instructions The tool package 1 piece of spark plug, 1 piece of spark plug handle,...
