Riegler & Co. KG
Schützenstrasse 27
D-72574 Bad Urach
Tel. +49 (0) 7125 94 97-0
Fax +49 (0) 7125 94 97-95
e-mail info@riegler.de

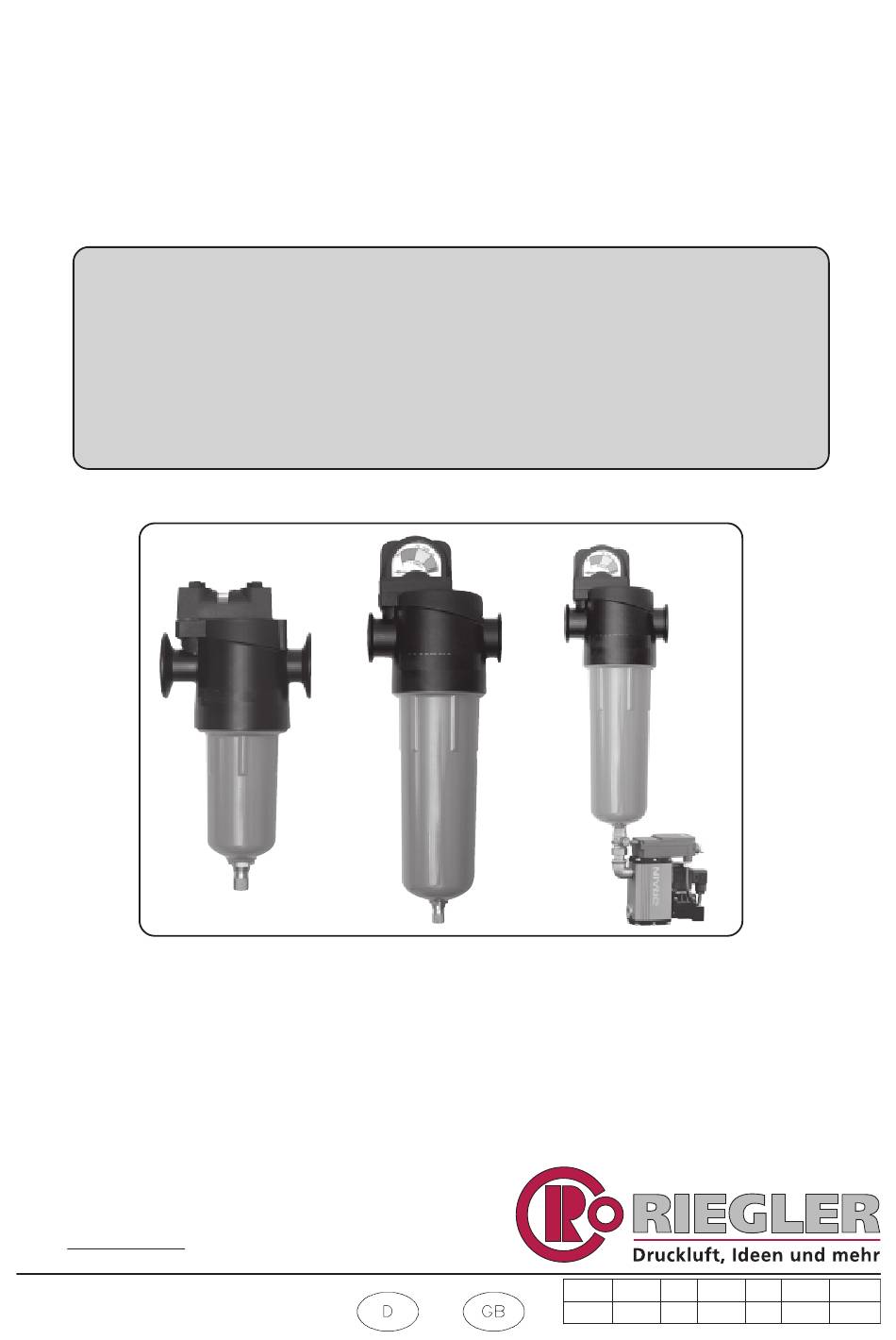

Bedienungsanleitung
Instruction Manual
Hochleistungs - Druckluftfilter
Compressed-air filters
Serie / Series
444, 445, 446, 447, 448
- 1 -
F
0
7
7
6
3
1
0 .
5
1 .
0
S
K
3
1
0 .
5
1 .
0
D
-
N
a
m
e
e
s r
e t
t l l
N
a
m
e
g
e
p
. r
K
C
N
a
m
e
e
s r
t e
t z
. f
e
s r
t e
t z
. d
Advertisement
Table of Contents
Related Manuals for RIEGLER 444 Series
Summary of Contents for RIEGLER 444 Series
- Page 1 Bedienungsanleitung Instruction Manual Hochleistungs - Druckluftfilter Compressed-air filters Serie / Series 444, 445, 446, 447, 448 Riegler & Co. KG Schützenstrasse 27 D-72574 Bad Urach Tel. +49 (0) 7125 94 97-0 Fax +49 (0) 7125 94 97-95 e-mail info@riegler.de - 1 -...
- Page 2 - 2 - t l l...
- Page 3 - 3 - t l l...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Contents 1. Einleitung 1. Introduction 2. Sicherheitsregeln, Warnhinweise 2. Safety rules, warnings 3. Technische Daten 3. Technical data 4. Funktionsbeschreibung 4. Description of functions 5. Kondensatableiter 5. Condensate drain 6. Transport, Wareneingangskontrolle 6. Transportation, checking of goods received 7. Montage 7. -
Page 5: Einleitung
1. Einleitung 1. Introduction 1.1 Allgemeines 1.1 General remarks Um den Filter optimal nutzen zu können, benötigt der Anwender In order to obtain maximum benefit from using the filters/ -system ausführliche Informationen. the user should have sufficient information. In der vorliegenden Betriebsanleitung haben wir diese Informationen These instruction manual gave the user this information which has möglichst vollständig und in entsprechende Kapitel gegliedert zu- been divided into separate sections for easy reference. -
Page 6: Sicherheitsregeln, Warnhinweise
2. Sicherheitsregeln, 2. Safety rules, Warnhinweise warnings 2.1 Bestimmungsgemäßer Gebrauch 2.1 Use of filter/ -system Achtung! Achtung! • • Die Filter dürfen nur für die in dieser Bedienungsanleitung The filter must only be used for the purpose as designated vorgesehenen Einsatzfälle zur Aufbereitung von Druckluft in the instruction manual. - Page 7 Modell Bezeichnung/ Betriebsdruck Abmessungen Gew icht Austausch Filterelemente Volumenstrom Anschluß Model Designation Working Dimensions Weight Filter replacement cartridge Capacity Connection Pressure Standard Standard Höhe/ Breite/ Filter- Filter- Filter- Anzahl Filter- [max] Hight Width [kg] Grad / Gehäuse/ Gehäuse/ [m³/h] Quantity Grad / Grade [mm] [mm]...
-
Page 8: Funktionsbeschreibung
4. Funktionsbeschreibung 4. Description of operation 4.1 Serie 444 4.1 Series 444 COMBINATION MECHANICAL SEPARATOR AND 3 µ µ µ µ µ m KOMBINATION AUS MECHANISCHEM ABSCHEIDER UND 3-µ µ µ µ µ m-COALESCING-FILTER COALESCING FILTER • • Geeignet zum Abscheiden großer Kondensatmengen Handles large liquid loads •... - Page 9 4. Funktionsbeschreibung 4. Description of operation 4.2 Serie 445 4.2 Series 445 1-µ µ µ µ µ m-FILTER 1-µ µ µ µ µ m-FILTER • • Zweistufige Tiefenfiltration bewirkt hervorragende Leis- Two in-depth filter beds offer superior performance and tung und höhere Standzeiten des Filterelementes extended cartridge life •...
- Page 10 4. Funktionsbeschreibung 4. Description of operation 4.3 Serie 446 4.3 Series 446 0,01-µ µ µ µ µ m-COALESCING-FILTER 0,01-µ µ µ µ µ m-COALESCING-FILTER (bei 0,01 ppm w/w max. Ölgehalt) (at 0,01 ppm w/w max. oil content) DUO-System Abscheidung DUO-system separation 1.
- Page 11 4. Funktionsbeschreibung 4. Description of operation 4.4 Serie 447 4.4 Series 447 0,01-µ µ µ µ µ m-COALESCING-FILTER 0,01-µ µ µ µ µ m-COALESCING-FILTER (bei 0,001 ppm w/w max. Ölgehalt) (at 0,001 ppm w/w max. oil content) • • Spezial Design garantiert ultrafeine Ölabscheidung für Special design guarantee ultra-fine oil separation for the die gesamte Standzeit des Elementes whole life of the cartrige...
- Page 12 4. Funktionsbeschreibung 4. Description of operation 4.5 Serie 448 4.5 Series 448 AKTIVKOHLE-FILTER ACTIVATED CARBON ADSORBENT FILTER • • Zweifache Aktivkohle-Filtration für lange Standzeiten Two beds of carbon give long live at rated conditions • • Entfernt Öldampf und Geruch- und Geschmacksstoffe, Removes oil vapour and other odors and flavors normally die von Aktivkohle adsorbiert werden adsorbable by activated carbon...
-
Page 13: Kondensatableiter
5. Kondensatableiter 5. Condensate drain 5.1 Kondensatableiter 5.1 Condensate drain t l i t l i : . r : . r : . r ß " 2 " 2 " 8 - 13 - t l l... -
Page 14: Transport, Wareneingangskontrolle
6. Transport, 6. Transport, Wareneingangkontrolle checking of goods received 6.1 Transport 6.1 Transport Entsprechend der Bauform und dem Gewicht der Filter/ -systeme Employ transport and lifting equipment which correspond to the size sind geeignete Transportmittel sowie Hebewerkzeuge zu verwen- and weight of filter and system. den. -
Page 15: Montage
7. Montage 7. Mounting 7.1 Montageort 7.1 Location of mounting Das Filter/ -system sollte in einem trockenen, frostfreien Innenraum The filter/ -system should be installed in a dry and frost-proof room installiert werden. indoors. Zur Wartung ist genügend Freiraum vorzusehen (siehe Kapitel Ample free, space should be allowed for maintenance (see chapter 11). - Page 16 7. Montage 7. Mounting 7.5 Elektroanschluß 7.5 Electrical connection Für Filter/ -systeme mit elektronischen Kondensatableitern (Opti- Filter/ -systems with electronic condensate drain control (optional) on) ist eine Spannungsversorgung 95-260V/1/N/PE/50Hz erfor- require a power source 95-260V/1/N/PE/50Hz. derlich. Ein- bzw. Anbau durch geschultes Fachpersonal. Unit should be installed or removed by trained personnel only.
- Page 17 7. Montage 7. Mounting 7.6.2 Filter-Modul-Direktanschluß 7.6.2 Direct filter-to-filter (modular) connection Sold as kit. Das entsprechende Verbindungsmaterial ist als Bestellset er- hältlich. Order-No.: 99129105 (Filter housing 14, 38, 12) Bestell-Nr.: 99129105 (Filtergehäuse 14, 38, 12) Order-No.: 99129106 (Filter housing 34, 34HF, 10) Bestell-Nr.: 99129106 (Filtergehäuse 34, 34HF, 10) Order-No.: 99129107 (Filter housing 112.
-
Page 18: Inbetriebnahme, Betrieb
8. Inbetriebnahme, Betrieb 8. Start-up, operation 8.1 Bereitschaft zur Inbetriebnahme 8.1 Preconditions for starting the filter Druckluftfilter/ -systeme sind bereit zur The filter/ -system is ready for starting when: Inbetriebnahme, wenn: • • Der auf dem Typenschild angegebene Druck dem maxima- Check unit serial number tag to verify working pressure. - Page 19 8. Inbetriebnahme, Betrieb 8. Start-up, operation 8.3 Differenzdruckanzeige/ 8.3 Differential pressure indicator/ Differenzdruckmanometrer Differential pressure gauge Das Differenzdruckmanometer informiert als Störanzeige über The differential pressure gauge indicates optimum time for element eine atypische Verschmutzung. change. Unabhängig von der Differenzdruckanzeige We recommend installing a new filter cartridge müssen die Filterelemente gemäß...
- Page 20 8. Inbetriebnahme, Betrieb 8. Start-up, operation 8.4 Filtermonitor (OPTION) 8.4 Filter monitor (OPTION) Der Filtermonitor ist mit einem hochpräzisen Druckaufnehmer aus- The filter monitor is equipped with a high resolution pressure gerüstet, der mittels eines Mikroprozessors die digital umgewan- transducer, using a microprocessor to convert digital the pressure delten Differenzdrücke auf drei Arten verarbeitet: differential in three modes.
- Page 21 8. Inbetriebnahme, Betrieb 8. Start-up, operation 12 13 16 17 1. Eingabetaste 1. Input button 2. Symbol „Eingabe Filterelement“ 2. Symbol „input filter element“ 3. „ALARM“-LED 3. Alarm light signal 4. Symbol „Eingabe Programmlauf“ 4. Symbol „program run“ 5. Symbol „Eingabe Differenzdruck“ 5.
- Page 22 8. Inbetriebnahme, Betrieb 8. Start-up, operation Erste Inbetriebnahme oder Batteriewechsel Initial start-up or battery change • • Nachdem die Batterien (nicht im Lieferumfang enthalten) After changing the batteries (not supplied with delivery), eingesetzt wurden, blinkt die gesamte Anzeige. the display is flashing Drücken Sie den Taster „1“...
- Page 23 8. Inbetriebnahme, Betrieb 8. Start-up, operation Eingabe Modi-III < Filterelement > Input mode-III < Filter element > • • Symbole “2” und “6” blinken. Symbols „2“ and „6“ are flashing. Drücken Sie die Taste “19”, um das im Filter eingesetzte Push button „19“, to specify the installed filter element: Filterelement zu spezifizieren: B = 444...
- Page 24 8. Inbetriebnahme, Betrieb 8. Start-up, operation Eingabe Modi - <Betriebs- / Sicherheits- Input mode- <Running- / security modus> mode> Tasten “19” und “14” gleichzeitig für etwa 3 Sekunden Push button „19“ and „14“ simultaneously for 3 seconds. drücken. Wählen Sie zwischen (E) für den Betriebsmodus oder Choose in between the running mode (E) and the security (S) für den Sicherheitsmodus, indem Sie die Taste “19”...
- Page 25 8. Inbetriebnahme, Betrieb 8. Start-up, operation Alarm Meldungen Alarm Messages Sobald ein Alarm ausgegeben wird, der den Filteraustausch an- As soon an alarm message alerts, which indicates an filter element zeigt, leuchten das entsprechende Symbol, als auch die Alarm exchange, the proper symbol as well as the red LED keeps LED auf.
- Page 26 9. Wartung 9. Servicing 9.1 Standzeit der Filterelemente 9.1 Serviceable life of cartridge Die Standzeit der Filterelemente ist abhängig von der Beladung. The cartridge’s serviceable life depends upon the degree of Mit steigender Beladung der Elemente erhöht sich der Differenz- contamination.
- Page 27 9. Wartung 9. Servicing Filtergehäuse entfernen. Remove housing. ∗ ∗ Schrauben Sie das drucklose Filtergehäuse gegen den Screw off the depressurized housing counter-clockwise Uhrzeigersinn (per Hand oder mit Hilfe eines Filter- (by hand or using a filter wrench). schlüssels) auf. Remove the cartridge as shown below.
- Page 28 9. Wartung 9. Servicing 9.3 Wartung der Kondensatableiter 9.3 Maintenance of condensate drains 9.3.1 Vierteljährliche Wartungsarbeiten 9.3.1 Quarterly maintenance X-DRAIN®: X-DRAIN®: • • Funktionskontrolle - Kondensatablaß. Check the condensate drains. ∗ Betätigen Sie den TEST-Schalter am niveaugesteuerten ∗ Press the TEST-button on the condensate drain. Kondensatableiter.
-
Page 29: Condensate Drain
9. Wartung 9. Servicing 9.3.2 Jährliche Wartungsarbeiten/ 6000 9.3.2 Annual maintenance/ 6000 working Betriebsstunden hours Kondensatableiter Nr. 99129025 Condensate drain No.: 9129025 • • Kondensatableiter austauschen. Replace the condensate drain. X-DRAIN® X-DRAIN® • • Funktionskontrolle - Kondensatablaß. Check the condensate drains. ∗... - Page 30 Bezeichnung .34 HF .112 .112 HF Description - 444 60619302 60619303 60619304 60619306 60619307 60619308 60619310 60619311 60619312 - 445 60617302 60617303 60617304 60617306 60617307 60617308 60617310 60617311 60617312 Filter - 446 60615302 60615303 60615304 60615306 60615307 60615308 60615310 60615311 60615312 Filter - 447...
-
Page 31: Guarantee Conditions
10. Garantiebedingungen 10. Guarantee conditions 10.1 Allgemeines 10.1 General Garantiebedingungen: Guarantee conditions: http://spxdehydration.de/ http://spxdehydration.de/ 10.2 Garantieausschluß 10.2 Exclusion from guarantee coverage Garantieansprüche bestehen nicht, No guarantee claims shall be assertible, • • wenn das Filter/ -system durch Einfluß höherer Gewalt if the filter/ -system is damaged or destroyed due to force oder durch Umwelteinflüsse beschädigt oder zerstört majeure or environmental effects. -
Page 32: Dimensional Drawing
11. Maßzeichnung 11. Dimensional drawing - 32 - t l l... - Page 33 11. Maßzeichnung 11. Dimensional drawing - 33 - t l l...
- Page 34 11. Maßzeichnung 11. Dimensional drawing - 34 - t l l...
- Page 35 11. Maßzeichnung 11. Dimensional drawing - 35 - t l l...
- Page 36 11. Maßzeichnung 11. Dimensional drawing - 36 - t l l...
