MODULES
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Onderstaande modules kunnen in een buitenpost ingebouwd worden en behoren tot het gamma
Toegangscontrole Design. Dankzij de modulaire opbouw van het systeem kan u heel eenvoudig
modules bijplaatsen of bestaande modules vervangen.
module
referentie
pag.
Deurbel met adressering ......................16-601 & 16-602 .................... 2
Deurbel ...............................................16-600 & 16-600-01 ............... 4
Parlofoon .............................................16-611 .................................... 5
Kleurencamera ....................................16-620 .................................... 6
Sleutelcontacten ..................................16-614 .................................... 7
Codeclavier..........................................16-612 .................................... 8
Kaartlezer ............................................16-616 .................................. 10
Blindplaatje..........................................16-609 & 16-609-01 ............. 12
Verlichtingsmodule ...............................16-619 .................................. 12
2. MONTAGE VAN DE MODULES
Monteer de modules zoals in fig.1. U kiest de volgorde van de modules zelf. U moet enkel rekening
houden met de inbouwhoogte van de 16-611 en de 16-620. Meer informatie vindt u in de handleiding
van de zuilen en inbouwbuitenposten. Sluit altijd eerst de verlichtingsmodule op de flat cable aan.
Deze module wordt samen met de buitenpost geleverd. Eindig altijd met de grendelmodule. Boven-
en onderkant van het inbouwchassis werden in fig.1 soms weggelaten voor de duidelijkheid. U hoeft
deze niet te verwijderen om de modules te plaatsen.

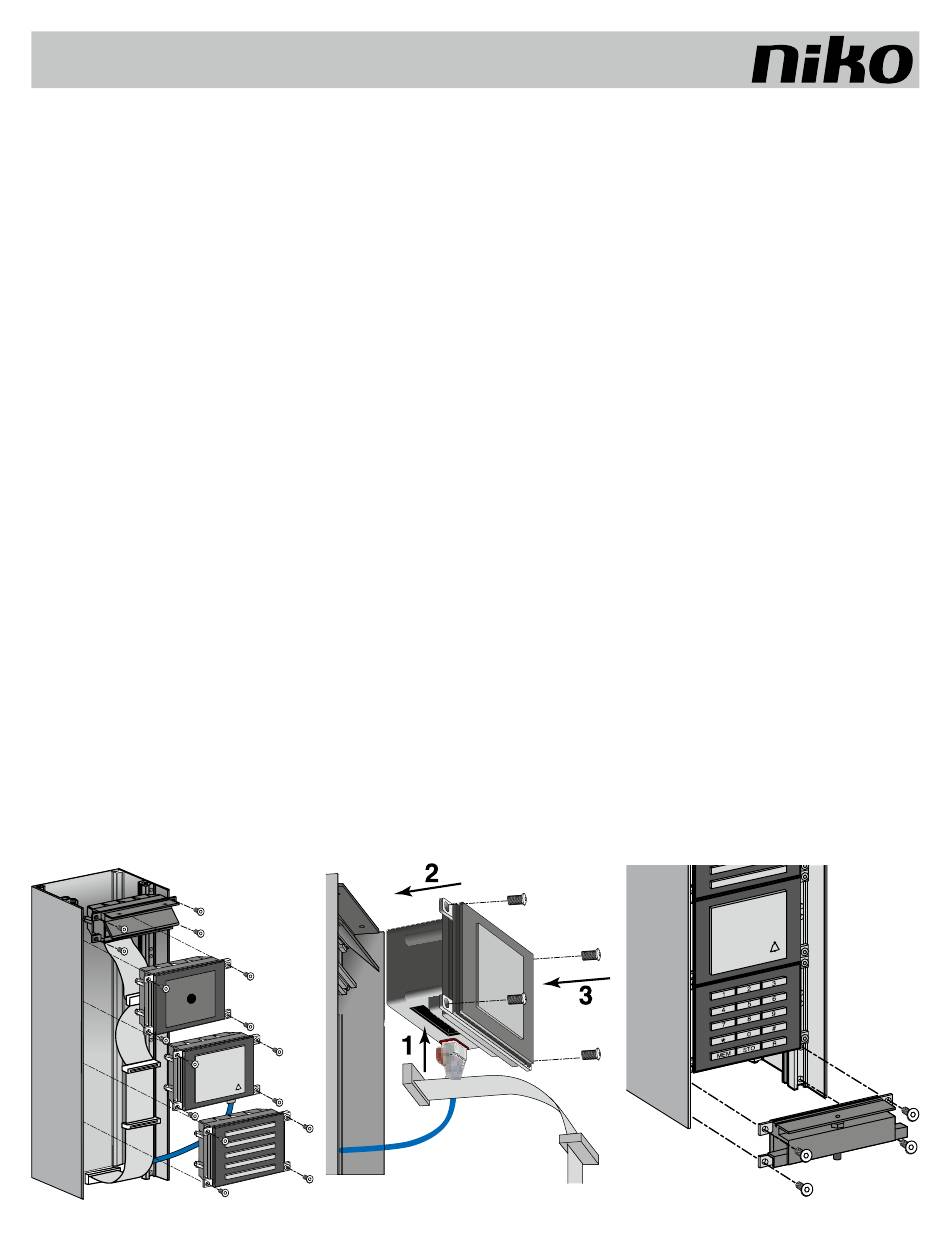

fig.1: montage van de modules
NL
1
