ACO MultiControl Mono Manual

Microcontroller for single pump control
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

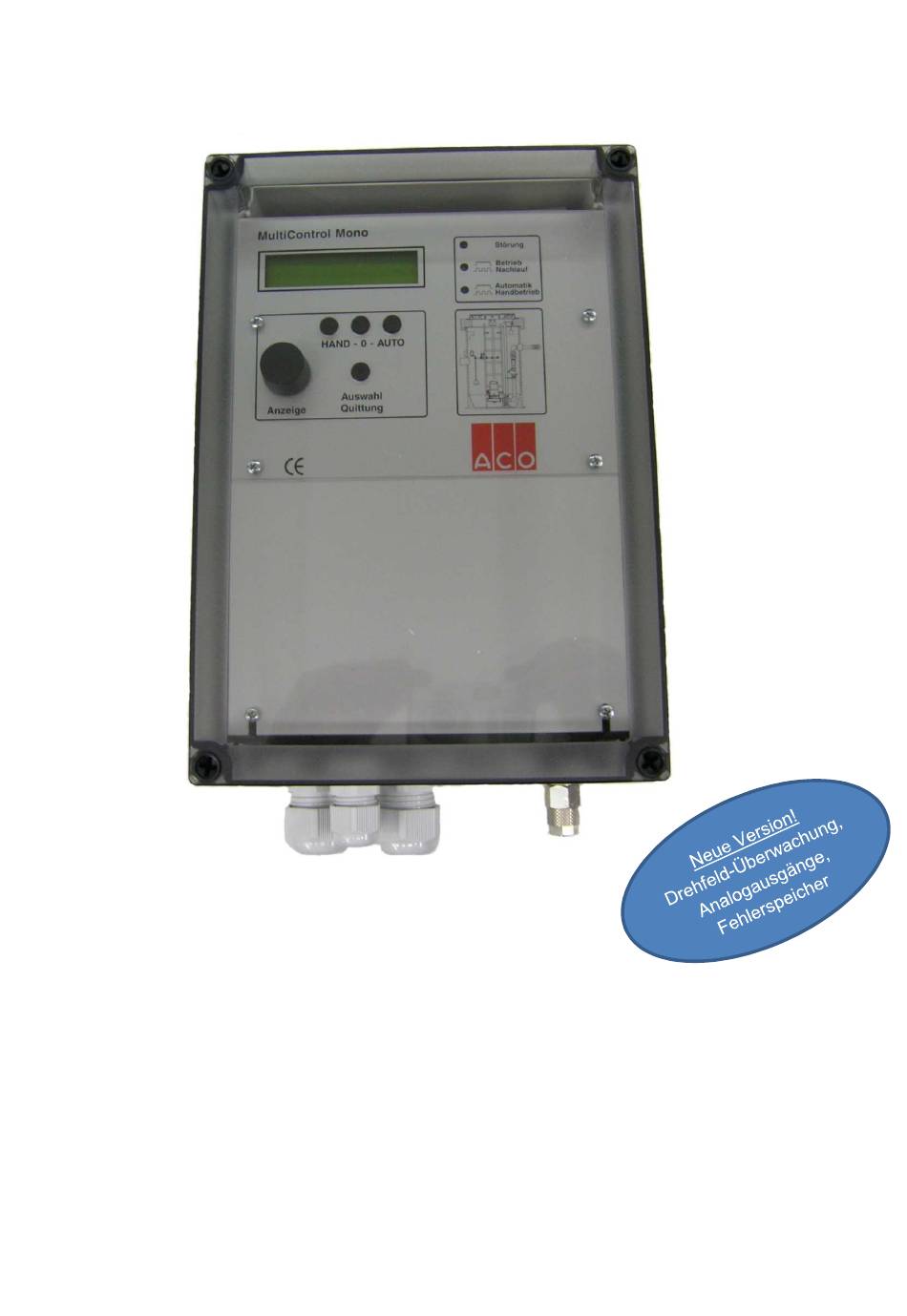

MultiControl Mono
Ver. 1.1
Mikrocontroller
Einzelpumpensteuerung
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MultiControl Mono and is the answer not in the manual?

Questions and answers

Summary of Contents for ACO MultiControl Mono

  • Page 1 MultiControl Mono Ver. 1.1 Mikrocontroller Einzelpumpensteuerung...

  • Page 2: Table Of Contents

    MultiControl Mono Ver. 1.1 Inhaltsverzeichnis Warn- und Sicherheitshinweise Allgemeine Produktbeschreibung, Merkmale und optionale Funktionen Einstellvorgang, Bedienelemente und Funktionsanzeigen Das Einstellmenü, Grafiken und Hinweise zur Einstellung der Parameter Fehlermeldungen im Display, mögliche Störungen, Abhilfe Aufstellung, pneumatischer und elektrischer Anschluss und Anschluss von 3 ~ und 1~ Motoren...

  • Page 3: Warn- Und Sicherheitshinweise

    MultiControl Mono Ver. 1.1 Warn - und Sicherheitshinweise für die Installation und Inbetriebnahme der Steuerung Einsatzbereiche Das Schaltgerät ist für den Einsatz in den Bereichen Abwasser-, Schmutzwasser- und Regenwasser- Entsorgung konzipiert. Für die Ansteuerung von Pumpen, die in einem Ex - Bereich betrieben werden, ist folgendes zu beachten: Das Schaltgerät selbst ist außerhalb des Ex - Bereiches zu montieren.
  • Page 4 MultiControl Mono Ver. 1.1 Eigenmächtiger Umbau und Ersatzteilversorgung Veränderungen des Produktes sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben.

  • Page 5: Allgemeine Produktbeschreibung, Merkmale Und Optionale Funktionen

    Allgemeine Produktbeschreibung, Merkmale und optionale Funktionen Produktbeschreibung Die Pumpensteuerung MultiControl Mono wird zur Niveauregulierung von Flüssigkeitsständen eingesetzt. Der Füllstand wird wahlweise über Staudruck, Lufteinperlung, externen Sensor (4 - 20 mA), oder Schwimmschalter ermittelt. Das Motorschütz steuert direkt eine Pumpe bis max. 4 KW (optional bis 5,5 KW) Leistung an.

  • Page 6: Einstellvorgang, Bedienelemente Und Funktionsanzeigen

    MultiControl Mono Ver. 1.1 Einstellvorgang, Bedienelemente und Funktionsanzeigen Mit dem Digitalpotentiometer - Anzeige können alle Werte und Einstellungen abgefragt werden. Soll eine Einstellung geändert werden, wird der Regler verstellt bis die entsprechende Einstellung im Display erscheint. Jetzt wird der Taster - Auswahl / Quittung betätigt. Der zuletzt gespeicherte Wert fängt an zu blinken. Mit dem Digitalpotentiometer - Anzeige kann jetzt die Einstellung geändert werden.
  • Page 7 MultiControl Mono Ver. 1.1 Funktionsanzeige über Leuchtdioden LED – rot = Hochwasseralarm, Störung LED - gelb dauerleuchten = die Pumpe ist in Betrieb LED - gelb blinken = die Pumpe ist in Betrieb über Nachlauf -funktion LED - grün dauerleuchten = Automatikbetrieb LED - grün blinken...
  • Page 8 MultiControl Mono Ver. 1.1 Das Einstellmenü Die folgende Tabelle zeigt die Einstellmöglichkeiten. In der oberen Zeile des Displays erscheint die Option, in der unteren Zeile ist der Wert zu sehen der geändert werden kann. 1. Zeile im Display Einstellmöglichkeit Erklärung Letzte Störung...
  • Page 9 MultiControl Mono Ver. 1.1 Ergänzungen zu einzelnen Punkten im Einstellmenü Einstellung der Schaltpunkte Verzögerung Die eingestellte Verzögerung wird nur nach einem Stromausfall aktiv (Staffelanlauf in Projekten). Bei jedem weiteren Start laufen die Pumpen dann sofort an, wenn sie über das Niveau angefordert werden.
  • Page 10 MultiControl Mono Ver. 1.1 Drehfeld-Störung Die Drehfeldüberwachung überwacht sowohl die Phasenfolge, als auch das Fehlen einer Phase. Bei einem Phasenfehler werden die Pumpen gesperrt, ein Alarm wird ausgegeben und im Display erscheint die Meldung „Drehfeld- Fehler“. Die Drehfeldüberwachung kann über das Menü aktiviert und abgeschaltet werden.
  • Page 11 MultiControl Mono Ver. 1.1 Fehlermeldungen, mögliche Störungen und Abhilfe Fehlermeldungen im Display Meldung im Display mögliche Ursache Abhilfe Therm. Stör.1 Der Reglerkontakt der entsprechenden Wenn die eingesetzte Pumpe nicht über den Pumpe hat ausgelöst entsprechenden WSK verfügt muss, die Funktion im Menü abgeschaltet werden (s.o.
  • Page 12 Aufstellung, elektrischer Anschluss Montage Die Steuerung MultiControl Mono befindet sich in einem Schaltkasten mit den Abmessungen 290 x 180 x 105 mm ( H x B x T mit Verschraubungen und Luftanschluss). Am Schaltkasten befinden sich 4 Bohrungen für die Befestigung.
  • Page 13 MultiControl Mono Ver. 1.1 Anschluss der Pumpe: 20 21 22 Temp. Temp. L1 L2 L3 Anschluß Pumpe Die Anschlüsse L1 L2 L3 der Pumpe werden direkt am Motorschütz aufgelegt. Der Schutzleiter wird an der verbleibenden PE Klemme angeschlossen. Der Bimetallkontakt, der die Pumpe nach Abkühlen wieder freigibt, wird an der Klemme 20 / 21 , der Bimetallkontakt der die Pumpe erst nach der Quittierung freigibt, wird an der Klemme 21 / 22 auf der oberen Platine angeschlossen (wenn Temp.1 nicht angeschlossen wird, muß...
  • Page 14 MultiControl Mono Ver. 1.1 6.4 - 8 Elektrischer Anschluss der Störmeldeausgänge und der Signaleingänge (Bild 2 Anhang) Störmeldeausgänge Anschluß Stromzuführung Klemme 1 / 2 = Alarmausgang Sammelstörung potentialgebunden. Achtung hier liegen im Alarmfall 230 V/AC an (dieser Ausgang ist mit einer Feinsicherung 1 A T abgesichert).

  • Page 15: Testbetrieb Ohne Pumpen

    MultiControl Mono Ver. 1.1 Externe Niveausonde 4 – 20 mA Im Menü unter „Niveau - Steuerung“ muss „4 - 20 mA Interface“ ausgewählt werden. An den Klemmen 34 (-) und 35 (+) kann ein externer Sensor 4 - 20 mA Zweileiter Technik angeschlossen werden.

  • Page 16: Technische Daten

    MultiControl Mono Ver. 1.1 Technische Daten Betriebsspannung: 3 ~ 400V (L1, L2, L3, N, PE) Frequenz 50 / 60 Hz Steuerspannung: 230V / AC Leistungsaufnahme: (Schütz angezogen) < 10 VA Leistungsaufnahme im Ruhezustand < 8 VA Max. Anschlussleistung < 4KW (optional P <...
  • Page 17 MultiControl Mono Ver. 1.1...
  • Page 18 MultiControl Mono Ver. 1.1 Achtung! Bei Anschluss von 1~ Motoren beträgt die maximale Anschlussleistung 4 KW!
  • Page 19 MultiControl Mono Ver. 1.1 Relaisausgänge, Signaleingänge und Analogausgänge...
  • Page 20 MultiControl Mono Ver. 1.1 Notizen:...
  • Page 21 MultiControl Mono Ver. 1.1 Microcontroller for single pump control...
  • Page 22 MultiControl Mono Ver. 1.1 Contents Warnings and safety notices General product description, features and optional functions Setting process, controls and function displays The Settings menu, graphics and notes on setting the parameters Error messages on the display, possible faults, remedy...
  • Page 23 MultiControl Mono Ver. 1.1 Warning and safety notices for installing and commissioning the control system Applications The switchgear is designed for use in the disposal of waste water, untreated wastewater. The following must be noted for actuating pumps that are being operated in an area with a potentially explosive atmosphere: The switchgear itself must be installed outside of the area subject to a potentially explosive atmosphere.
  • Page 24 MultiControl Mono Ver. 1.1 Autonomous conversion and supply of spare parts Changes to the product are only permissible following consultation with the manufacturer. Original spare parts and accessories authorised by the manufacturer must be used to guarantee safety. The use of other parts may invalidate liability for the resulting consequences.

  • Page 25: General Product Description, Features And Optional Functions

    General product description, features and optional functions Product description The MultiControl Mono pump control system is used to control the levels of fluids. The fill level is determined by means of the ram pressure, air bubbles, an external sensor (4 - 20 mA) or float switch, as required.

  • Page 26: Setting Process, Controls And Function Displays

    MultiControl Mono Ver. 1.1 Setting process, controls and function displays All values and settings can be retrieved with the digital potentiometer display. If a setting is to be changed, the controller is adjusted until the desired setting appears in the display. The Select/Acknowledge button is now pressed.
  • Page 27 MultiControl Mono Ver. 1.1 Displaying functions with light-emitting diodes LED – red = overflow alarm, fault LED – permanently lit yellow = the pump is in operation LED – flashing yellow = the pump is in operation or in overrun function LED –...
  • Page 28 MultiControl Mono Ver. 1.1 The Settings menu The following table shows the possible settings. The option is shown in the top line of the display, and the value that can be changed can be seen in the bottom line. 1st line of the...
  • Page 29 MultiControl Mono Ver. 1.1 Additional notes on the individual points in the Settings menu Setting the switch points Overflow alarm Emergency impoundment volume ON level Switch volume OFF level Residual volume Level probe Delay The set delay only becomes active after a power failure (staggered start-up in projects). On each further start- up, the pumps start up immediately when they are requested via the level.
  • Page 30 MultiControl Mono Ver. 1.1 Rotating field fault NEW! The rotating field monitoring monitors both the phase sequence and the absence of a phase. In the event of a phase error, the pumps are blocked, an alarm is issued and the message “Rotating field fault” appears in the display.
  • Page 31 MultiControl Mono Ver. 1.1 Error messages, possible faults and remedy Error messages in the display Message in the display Possible cause Remedy Thermal fault 1 The control contact of the pump in question If the pump in use does not have the relevant...
  • Page 32 Assembly The MultiControl Mono control system is located in a switch box with the dimensions 290 x 180 x 105 mm (H x W x D with screw connections and air connection). There are 4 holes on the switch box for mounting.
  • Page 33 MultiControl Mono Ver. 1.1 Connection of the pump: 20 21 22 Temp. Temp. L1 L2 L3 Anschluß Pump connection Pumpe Terminals L1, L2, and L3 of the pump are installed directly at the motor contactor. The earth wire is connected to the remaining PE terminal.
  • Page 34 MultiControl Mono Ver. 1.1 6.4 - 8 Electrical connection of the error message outputs and the signal inputs (Figure 2 of appendix) Error message outputs Anschluß Connection of Stromzuführung power supply Terminal 1/2 = non-floating alarm output for collective fault.

  • Page 35: Test Operation Without Pumps

    MultiControl Mono Ver. 1.1 External 4 – 20 mA level probe “4 - 20 mA Interface” must be selected in the menu under “Level Control”. An external two-wire 4 - 20 mA sensor can be connected to terminals 34 (-) and 35 (+).

  • Page 36: Technical Data

    MultiControl Mono Ver. 1.1 Technical data Operating voltage: 3 ~ 400V (L1, L2, L3, N, PE) Frequency 50/60 Hz Control voltage: 230 V/AC Power consumption: (contactor attracted) < 10 VA Power consumption in quiescent state < 8 VA Max. connected load <...
  • Page 37 MultiControl Mono Ver. 1.1 Connection of 3~ motors...
  • Page 38 MultiControl Mono Ver. 1.1 Connection of 1~ motors jumper Caution! If 1~ motors are connected, the maximum connected load is 4 KW!
  • Page 39 MultiControl Mono Ver. 1.1 Relay outputs, signal inputs and analogue outputs Notes: Zener barrier Level probe Auxiliary contact for protection Against dry running Floating flood alarm Floating collective fault Non-floating collective fault Caution: 230V/AC...
  • Page 40 MultiControl Mono Ver. 1.1 Microcontrôleur Commande de pompe individuelle...
  • Page 41 MultiControl Mono Ver. 1.1 Table des matières Avertissements et instructions de sécurité Description générale du produit, caractéristiques et fonctions en option Paramétrage, éléments de commande et affichages de fonctions Le menu de paramétrage, représentations graphiques et instructions relatives au réglage des paramètres Messages de défaut affichés à...
  • Page 42 MultiControl Mono Ver. 1.1 Avertissements et instructions de sécurité pour l'installation et la mise en service de la commande Domaines d'utilisation Cet appareil de commutation et de commande est conçu pour être utilisé dans les domaines de l'élimination des eaux usées, des eaux sales et des eaux de pluie.
  • Page 43 MultiControl Mono Ver. 1.1 Modification non autorisée et alimentation en pièces de rechange Toutes modifications du produit ne sont autorisées qu'après consultation et accord du fabricant. Les pièces de rechange d'origine et les accessoires agréés par le fabricant contribuent à la sécurité. L'utilisation de pièces autres peut entraîner l'annulation de toute responsabilité...

  • Page 44: Description Générale Du Produit, Caractéristiques Et Fonctions En Option

    Description générale du produit, caractéristiques et fonctions en option Description du produit La commande de pompe MultiControl Mono est utilisée pour la régulation du niveau de liquides. Le niveau de remplissage est déterminé au choix par la pression de retenue, injection de bulles d'air, capteur externe (4 - 20 mA), ou commutateur à...
  • Page 45 MultiControl Mono Ver. 1.1 - Verrouillage externe (la protection contre le fonctionnement à sec est supprimée dans ce cas) - Avis maintenance à l'écran - Commutateur principal intégré - Disjoncteur moteur mécanique intégré - Capteur de pression supplémentaire pour alerte trop-plein redondante avec mise en marche de la pompe...

  • Page 46: Paramétrage, Éléments De Commande Et Affichages De Fonctions

    MultiControl Mono Ver. 1.1 Paramétrage, éléments de commande et affichages de fonction L'affichage par potentiomètre numérique permet de consulter l'ensemble des valeurs et paramétrages. Si un paramétrage doit être modifié, la position du régleur sera modifiée jusqu'à ce que la valeur correspondante apparaisse sur l'écran.
  • Page 47 MultiControl Mono Ver. 1.1 Affichage de fonctions par l’intermédiaire des diodes LED – rouge = alerte trop-plein, défaut LED - jaune, allumée = la pompe est en service LED - jaune, clignote = la pompe est en service en fonction de mise à...
  • Page 48 MultiControl Mono Ver. 1.1 Le menu de paramétrage Le tableau suivant montre les possibilités de paramétrage. L'option apparaît sur la ligne supérieure de l'écran, la valeur pouvant être modifiée est visible sur la ligne inférieure. ère ligne de l'écran Possibilité de Explication paramétrage...
  • Page 49 MultiControl Mono Ver. 1.1 Compléments à certains points du menu de paramétrage Paramétrage des points de commutation Alerte trop-plein Volume de retenue d‘urgence Niveau MARCHE Volume de commutation Niveau ARRET Volume résidual Capteur de niveau Temporisation La temporisation paramétrée ne devient active qu'après une coupure de courant (mise en marche échelonnée dans des projets).
  • Page 50 MultiControl Mono Ver. 1.1 Défaut th. 1, Défaut th. 2 Au niveau des pompes dont la surveillance de température n'est constituée que d'un contact bimétal par pompe, le défaut thermique 1 peut être désactivé en conséquence dans le menu. Le défaut thermique 2 ne peut pas être désactivé...
  • Page 51 MultiControl Mono Ver. 1.1 20 mA => niveau Ce paramétrage permet d'harmoniser avec un capteur de niveau externe 4 - 20 mA les points de commutation et l'affichage du niveau. Le processeur recalcule le signal d'entrée de sorte que le niveau correct soit affiché.
  • Page 52 MultiControl Mono Ver. 1.1 Messages de défaut, problèmes possibles et solutions Messages de défaut affichés à l'écran Message affiché à Cause possible Solution l'écran Déf. therm. 1 Le contact de réglage de la pompe Si la pompe mise en œuvre ne dispose pas du correspondante s'est déclenché...
  • Page 53 MultiControl Mono Ver. 1.1 magnétique soit correct ATEX . niveau inf. point Le mode Atex est activé, et le niveau est Dans la zone Ex, le niveau doit remonter au- de coupure inférieur au point de coupure de la pompe dessus du point de coupure des pompes avant interpellée...
  • Page 54 Mise en place, raccordement électrique Montage La commande MultiControl Mono se trouve dans une armoire électrique de dimensions 290 x 180 x 105 mm (haut x larg. x prof. avec visseries et raccordement d'air). L'armoire électrique présente 4 orifices pour la fixation.
  • Page 55 MultiControl Mono Ver. 1.1 Raccordement de la pompe : 20 21 22 Temp. Temp. L1 L2 L3 Anschluß Raccordement Pumpe pompe Les raccordements L1 L2 L3 de la pompe sont posés directement sur le contacteur moteur. Le conducteur de protection est raccordé à la borne PE restante. Le contact bimétal débloquant la pompe après le refroidissement est raccordé...
  • Page 56 MultiControl Mono Ver. 1.1 6.4 - 8 Raccordement électrique des sorties de message de défaut et des entrées de signaux (fig. 2 en annexe) Sorties des messages de défaut Anschluß Raccordement alimentation électrique Borne 1 / 2 = sortie d'alerte défaut collectif à potentiel.

  • Page 57: Mode D'essai Sans Pompe

    MultiControl Mono Ver. 1.1 Capteur de niveau externe 4 – 20 mA Au menu, au point « Commande niveau », « Interface 4 - 20 mA » doit être sélectionné. Un capteur externe 4 - 20 mA de technique deux conducteurs peut être raccordé aux bornes 34 (-) et 35 (+).

  • Page 58: Données Techniques

    MultiControl Mono Ver. 1.1 Données techniques Tension de service: 3 ~ 400V (L1, L2, L3, N, PE) Fréquence 50 / 60 Hz Tension de commande: 230V / AC Puissance absorbée (contacteur serré) < 10 VA Puissance absorbée au repos < 8 VA Puissance maxi de raccordement <...
  • Page 59 MultiControl Mono Ver. 1.1 Raccordement de moteurs 3~ en option...
  • Page 60 MultiControl Mono Ver. 1.1 Raccordement de moteurs 1~ pontage en option Attention ! En cas de raccordement de moteurs 1~, la puissance de raccordement maximale est de 4 KW !
  • Page 61 MultiControl Mono Ver. 1.1 Sorties relais, entrées de signaux et sorties analogiques Notes : Barrière Zener Capteur de niveau Contact auxiliaire protection contre le fonctionnement à sec Alerte trop-plein sans potentiel Défault collectif sans potentiel Défault collectif avec potentiel Attention 230 V/AC...
