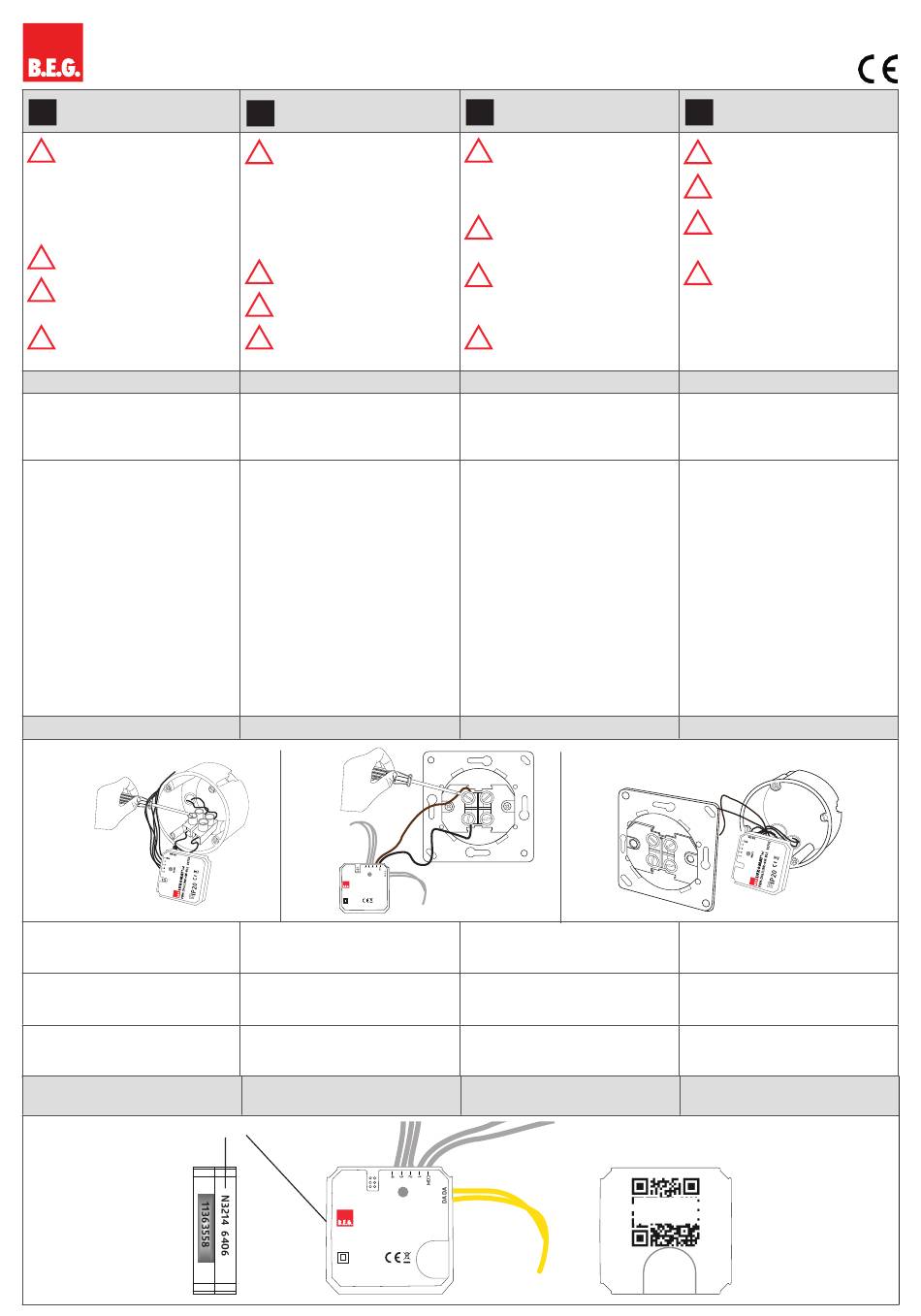

B.E.G. LUXOMAT PBM-DALILINK-4W-BLE Mounting Instructions

LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen Anlagen
!
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln
vorge nommen werden.
Vor Montage Leitung spannungs-
!
frei schalten!
DALI ist nicht SELV – Es gelten die
!
Installationsvorschriften für
Niederspannung.
Alle Anschlussdrähte dürfen nicht
!
mit der Versorgungsspannung
verbunden werden.
Funktionsweise
DALI-Tastermodul mit 4 binären Ein-
gängen und integriertem Bluetooth-
Gateway zur versteckten Montage
hinter UP-Einsätzen.
Das Gerät wird über den DALI-Bus mit
Spannung versorgt und verbraucht
7 mA bei 16 V DC.
Die Parametrierung der DALI LINK-Lö-
sung erfolgt über Bluetooth mit einem
Smartphone und der B.E.G. BLE-App.
In der Werkseinstellung schaltet jeder
Eingang mittels eines kurzen Schließ-
impulses das Licht im Broadcast-Ver-
fahren an und aus.
Voller Funktionsumfang ist mit Zubehör
aktivierbar.
Langes Drücken >10 Sekunden auf den
Resetknopf bewirkt ein Reset des Blue-
tooth-Passworts (Werkseinstellung:
123456).
Montage
Bild 1
Fig. 1: DALI-Drähte werden mit klei-
nem Schlitzschraubendreher ange-
schlossen.
Fig. 2: Bis zu 4 konventionelle Taster
oder Schalter werden angeschlossen
(max. 50 cm).
Fig. 3: Gerät wird in die UP-Dose
hinter den UP-Einsatz positioniert.
Produkt Code / QR-Code notwendig
für Konfiguration
Product code
net
PBM-DALILINK-4W-BLE 1301097/92732
®
Mounting-Instructions
GB
Preparations
Work on the mains supply may
!
only be carried out by qualified
professionals or by instructed
persons under the direction and
supervision of qualified skilled
electrical personnel in accord-
ance with electrotechnical
regulations.
Disconnect supply before
!
installing!
DALI is not SELV – the installation
!
instructions for low voltage apply.
Do not connect the connecting
!
wires with the mains supply
voltage.
Operation

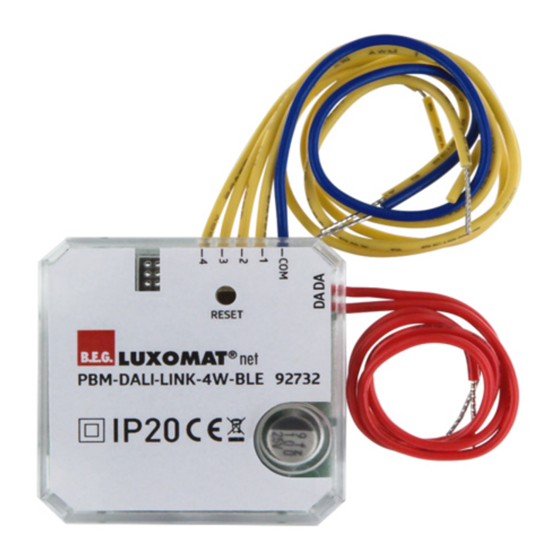

DALI pushbutton module with 4 binary
inputs and integrated Bluetooth
gateway for hidden mounting behind
flush mount switches.
The device is supplied with operating
voltage via the DALI bus and requires
a current of 7 mA at 16 V DC.
DALI LINK can be parameterised via
Bluetooth using a smartphone and the
B.E.G. BLE app.
In factory mode, each input switches
the light in broadcast on and off by
means of a short closing impulse.
The complete functional range can be
activated using accessory.
A long press >10 seconds on the reset
button resets the Bluetooth password
(factory setting: 123456).
Mounting
Bild 2
RESET
LUXOMAT net
®
PBM-DALILINK-4W-BLE 92732
IP20
Fig. 1: DALI wires are connected using
a small slotted screwdriver.
Fig. 2: For connection of up to 4
conventional pushbuttons or switches
(max. 50 cm).
Fig. 3: The unit is placed in the flush
mounting box, behind the flush
mounted switch.
Product Code / QR code needed for
configuration
RESET
LUXOMAT net
®
PBM-DALILINK-4W-BLE 92732
IP20
Montage - Instructions
FR
Preparation du montage
Travailler sur le réseau
!
électrique ne s'improvise pas,
seul un electricien qualifié et
habilité doit effectuer ce
raccordement.
Avant de commencer
!
l'installation, assurez-vous que
l'alimentation est coupée.
DALI est différent de SELV – Les
!
prescriptions d'installation pour
basse tension doivent être
respectées.
Ne jamais connecter les fils de
!
raccordement avec la tension
d'alimentation du reseau.
Fonctionnement
Module bouton-poussoir DALI avec 4
entrées binaires et passerelle Blue-
tooth intégrée pour montage caché
derrière un interrupteur encastré.
L'appareil est alimenté uniquement par
le bus DALI. Il consomme 7 mA à 16 V DC.
L'activation de toutes fonctions n'est
possible qu'avec accessoire.
Le paramétrage de la solution DALI LINK
est effectué via Bluetooth en utilisant un
smartphone et l'appli B.E.G. BLE.
Dans la configuration d'usine, chaque
entrée allume et éteint la lumière en
mode broadcast par une brève impul-
sion de fermeture.
En appuyant le bouton « Reset » pour
plus de 10 secondes, le mot de passe
Bluetooth est réinitialisé (réglage
d'usine : 123456).
Montage
Bild 3
Fig. 1: Veuillez raccorder les fils DALI
en utilisant un petit tournevis pour
vis à fente.
Fig. 2: Pour le raccordement de 4
boutons-poussoirs ou interrupteurs
conventionnels (max. 50 cm).
Fig. 3: L'appareil est placé dans le
boîtier encastré, derrière l'interrupteur
intégré.
Code produit / QR code nécessaire
pour la configuration
QR Code
Montering-Instruktioner
SV
Förberedelser
Arbete och inkoppling får endast
!
utföras av behörig elektriker..
Bryt alltid strömmen innan
!
montering och installation!
DALI är inte SELV - se gällande
!
installations anvisningar för
lågspänning
DALI får inte anslutas till
!
nätspänning
Funktion
Tryckknapps gränssnitt DALILINK
med 4 binära ingångar och integrerad
Bluetooth gateway för montering
bakom strömbrytaren.
Enheten strömförsörjs via DALI bussen
och kräver 7 mA vid 16 VDC.
DALI LINK enheter programmeras via
Bluetooth B.E.G BLE app.
Vid leverans är enheten fabriks-
inställning i läge broadcast för att
enkelt kunna med kort tryck tända
och släcka.
Återställning av Bluetooth lösenord:
Långt tryck >10 s på reset knappen
(fabriksinställning 123456)
Montering
Bild 1: Anslut DALI bussen med en
liten skruvmejsel.
Bild 2: Anslutning av 4st tryckström-
ställare/ strömbrytare (max 50cm).
Bild 3: Enheten placeras i apparatdosa
eller motsvarande.
Produktkod/ QR-kod för program-
mera
