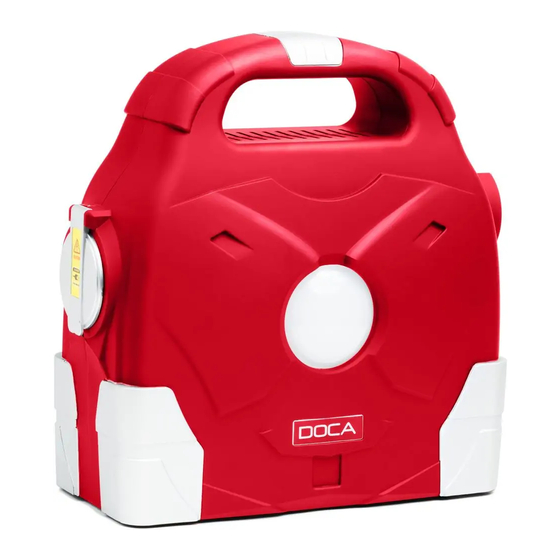

DOCA DG-600 User Manual

DOCA 95000 mAh
Uživatelské informace
Před použitím si, prosím, pečlivě přečtěte veškeré instrukce. Při používání powerbanky dodržujte instrukce, aby se zabránilo
případnému úrazu. S powerbankou zacházejte v souladu s pravidly bezpečnosti práce.
Upozornění
● Powerbanku používejte v dostatečné vzdálenosti od těkavých plynů a hořlavých látek.
● Vyvarujte powerbanku nadměrného přetížení, silných otřesům a pádů.
● Powerbanku nepokládejte vzhůru nohama.
● Nepoužívejte powerbanku v prostředí se zvýšenou vlhkostí, v mokru nebo horku.
● Udržujte bezpečnou vzdálenost powerbanky od dětí.
● Pokud unikne z powerbanky tekutina a zasáhne oči, okamžitě je vypláchněte čistou vodou a vyhledejte lékařskou pomoc.
● Pokud powerbanka během nabíjení změní barvu nebo je příliš horká, okamžitě jí vypněte a vypojte. Hrozí nebezpečí úniku
chemikálií, kouře či výbuchu.
● Pokud je powerbanka v provozu, nepokládejte ji na nic hořlavého.
Bezpečnostní funkce
● Powerbanka používá SPWM (Sinusiodal Pulse Width Modulation) technologii, která mění napětí na výstupní napětí 230 V.
● Pojistky proti: přehřátí, zkratu, přetížení, přepětí.
!Pozor! – powerbanka je neustále pod vysokým napětím, přestože je odpojena. Prosím, neotvírejte její schránku, jinak hrozí
nebezpečí úrazu.
Kontrola powerbanky
Po vybalení powerbanky z obalu, zkontrolujte, zda je součástí balení veškeré příslušenství a zda není některá ze součástek či
příslušenství poškozená. Pokud ano, kontaktujte prosím dodavatele.
Obsah balení:
● AC adaptér 1x
● Startovací kabely 1x
● MicroUSB kabel 1x
● Konektor na USB-C a Lightning
● Kabel na konektory k notebooku 1x
● Konektory na notebook 8x
● Pojistka 1x
● Šroubovák 1x
Popis powerbanky
Materiál
ABS + PC
Vstup 12,6 V / 5 A
Doba nabíjení 11 hodin (± 1h)
Výkon 500 W
Okamžitý výkon 800 W
Kapacita v mAh 95 000 mAh (3,7 V)
70 300 mAh (5 V)
Kapacita v Wh 351,5 Wh (95 Ah*3,7 V)
Účinnost baterie 60-72 %
Startovací 12 V
výstup
Čeština
Výstup pro notebooky
12 V, 16 V, 19 V
Výstupní střídavé napětí 230 V 50-60 Hz
Výstupní střídavý proud 2,3 A
Hmotnost power banky 2,8 kg
Celková hmotnost 4,5 kg
LED světla Přední 8W LED lampa
Postranní 10W LED svítilna
Rozměry 218 x 100 x 224 mm
USB výstup 5 V / 1 A, 5 V / 2,1 A
Výstup 5 V USB / 3 A pro notebooky / 2,3 A
pro domácnost / 12 V pro nastartování
auta
Podmínky pracovního prostředí
● Čisté, neprašné a suché místo (otevřený prostor s dobrým přístupem vzduchu).
● Okolní teplota -35 až +35 .
● Teplota pro uskladnění: -35 °C až +40 °C.
● Relativní vlhkost 35 % až 65 %.
Popis obsluhy a ochrany
Teplotní ochrana
Pokud teplotní senzor změří teplotu:
● vyšší než 45 , automaticky se spustí chlazení,
● vyšší než 65 , powerbanka 2x pípne v intervalu 1
minuty,
● vyšší než 80 , powerbanka pípne 4x, zároveň se
rozsvítí červená kontrolka a vypne se napájení.
Provoz bude obnoven, jakmile teplota opět klesne.
Přepínací funkce
1. Přepnutím tlačítka do pozice „ON" aktivujete výstup AC 230 V.
2. Přepnutím tlačítka do pozice „OFF" powerbanku vypnete.
3. Přepnutím tlačítka do pozice „ON-" aktivujete výstup 5 V, 12 V, 16 V, 19 V.
4. Přepnutím tlačítka do pozice „ON--" aktivujete výstupy 5 V, 12 V, 16 V, 19 V a 230 V.
5. Přepnutím tlačítka do pozice „ON" a následným dvojitým zmáčknutím tlačítka "Power Supply" zapnete LED svítilnu,
opětovné dvojité zmáčknutí spustí signalizaci SOS pomocí LED svítilny. Po dalším dvojitém zmáčknutí aktivujete LED
lampu, opětovné dvojité zmáčknutí spustí signalizaci SOS pomocí LED lampy. Při zmáčknutí a držení tlačítka "Power
Supply" regulujete intenzitu osvětlení LED svítilny i LED lampy, podle toho, který režim právě používáte.
6. Přepnutím tlačítka do pozice „ON-" nebo „ON--" a následným zmáčknutím tlačítka "Power Supply" si volíte mezi výstupním
napětím 12 V, 16 V nebo 19 V. Po výběru výstupního napětí nechte 5 vteřin powerbanku v klidu a po uplynutí této doby
můžete dvojitým zmáčknutím tlačítka "Power Supply" ovládat funkce LED svítilny nebo LED lampy.
Poznámka: Pokud powerbanku delší dobu nepoužíváte, přepněte tlačítko do pozice „OFF", aby se zbytečně nevybíjela a
nezkracovala se její životnost.
Nabíjení powerbanky
Připojte AC adaptér do 12,6 V / 5 A vstupu. Pokud je nabíječka v zátěži, svítí červeně
powerbanka nabita na ~60 %, začne nabíječka svítit zeleně.
Poznámka: K nabíjení používejte pouze originální nabíjecí adaptér 12,6 V / 5 A, jinak hrozí poškození powerbanky.
12V startér automobilů a motorek
1. Ujistěte se na LED obrazovce, že zbývající energie powerbanky je více, než 20 %.
2. Červenou svorku připojte na kladnou (+) svorku autobaterie a černou svorku připojte na zápornou (-) svorku autobaterie.
3. Zapojte startovací kabel do zásuvky pro startovací kabel na powerbance.
4. Nastartujte auto
5. Start nesmí trvat déle, než 3 vteřiny. Po 3 vteřinách startování musí následovat 10 vteřin pauza. Proces opakujte maximálně
5x.
6. Jakmile auto nastartujete, vyjměte startovací kabel z power banky a během 30 sekund odpojte černou svorku startovacího
kabelu od autobaterie, poté ihned odpojte také červenou svorku
7. Nechte auto nastartované na "neutral" alespoň na 5 minut
Varování
● Před startováním se ujistěte, že jsou opravdu dobře připojeny startovací kabely k powerbance a svorky k autobaterii. V
opačném případě nedojde k nastartování a hrozí nebezpečí zkratu.
● Po nastartování automobilu odpojte powerbanku od autobaterie do 10 vteřin.
● Nepřipojujte obě svorky startovacích kabelů zároveň.
● Powerbanka nastartuje automobily do objemu 6000CC se zážehovým (benzínovým) motorem. Zvládne však nastartovat i
některé modernější dieselové motory.
Nabíjení notebooků a podobných zařízení
1. Vyberte vhodné napětí 12 V / 16 V / 19 V. Pokud Váš notebook vyžaduje proud větší než 3 A, nemusí nabíjení dostatečně
fungovat.
2. Zapněte tlačítko do pozice „ON-" nebo „ON--" a zmáčkněte tlačítko "Power Supply" kvůli volbě napětí.
○ Modré světlo = 12 V / 3 A
○ Zelené světlo = 16 V / 3 A
○ Červené světlo = 19 V / 3 A
3. Vyberte vhodný kabel, konektor a připojte zařízení.
Poznámka: Pokud nepoužíváte výstup s 230 V, přepněte tlačítko do pozice „ON-".
Vstupní ochrana
Ve chvíli, kdy:
● napětí přesáhne 14,5 V, uzavře se veškerý přísun
napětí a zapne se červená kontrolka,
● napětí vnitřní baterie klesne pod 9,8 V, powerbanka
začne pípat pro výstrahu,
● napětí vnitřní baterie klesne pod 9,6 V, vypne se
výstupní napájení a rozsvítí se červená kontrolka.
.
Nabíjecí proud postupně slábne, a když je
