Summary of Contents for Nederman Airflow Alarm EX 40
- Page 1 User manual Airflow monitoring and measuring Airflow Alarm Kit PO WER ALA RM FA ILU R E www.nederman.com Original user manual USER MANUAL Translation of original user manual BETJENINGSVEJLEDNING BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES INSTRUKCJA UŻYTKOWANIA ANVÄNDARMANUAL 2018-11-27 2130059(05)
-
Page 3: Table Of Contents
Airflow Alarm Kit Declaration of conformity ....................Figures .................................. English ................................Dansk .................................. Deutsch ................................Español ................................Polski ................................... Svenska ................................ -
Page 4: Declaration Of Conformity
English Dansk Declaration of conformity Overensstemmelseserklæring We, AB Ph. Nederman & Co., declare under our sole responsibility that the AB Ph. Nederman & Co. erklærer som eneansvarlige, at følgende produkt fra Nederman product: Nederman: Airflow Alarm Kit (Part No. **, and stated versions of **) to which this Airflow Alarm Kit (Artikel nr. - Page 5 Airflow Alarm Kit...
-
Page 6: Figures
Airflow Alarm Kit Figures P O W E R A L A R M FA I L U R E www.nederman.com... - Page 7 Airflow Alarm Kit Output Output Relay in alarm 12 VDC 12 VDC +12V state Input Input GND_DC 85-230 VAC 85-230 VAC Constant 85-230VAC Power Alarm Flash Open = Alarm Central surveillance 85- 230 VAC fan on 85- 230 VAC Power 2 NO −...
- Page 8 Airflow Alarm Kit Pressure switch Airflow alarm and pressure switch mounted Alarm limit setting -10% 90%-95%...
- Page 9 Airflow Alarm Kit PSU1 PSU2 Internal Alarm LEDs Alarm Status P-SW Alarm Out Relay Constant battery Fan OFF Open/ used Closed Normal operating used mode (Closed) Flow = OK Low flow used (Open) Power failure used (Closed) Low flow used power failure (Open) Battery...
- Page 10 Airflow Alarm Kit...
-
Page 11: English
Airflow Alarm Kit English Table of contents Figures ....................................1 Preface ....................................2 Safety ....................................3 Description ..................................Intended use ..............................Function ................................Main parts ............................... 3.3.1 Airflow Alarm - Control box ....................... Technical data ..............................4 Installation ..................................Control box .............................. -
Page 12: Preface
Preface Read this manual carefully before installation, use and service of this product. Replace the manual immediately if lost. Nederman reserves the right, without previous notice, to modify and improve its products including documentation. This product is designed to meet the requirements of relevant EU directives. -
Page 13: Main Parts

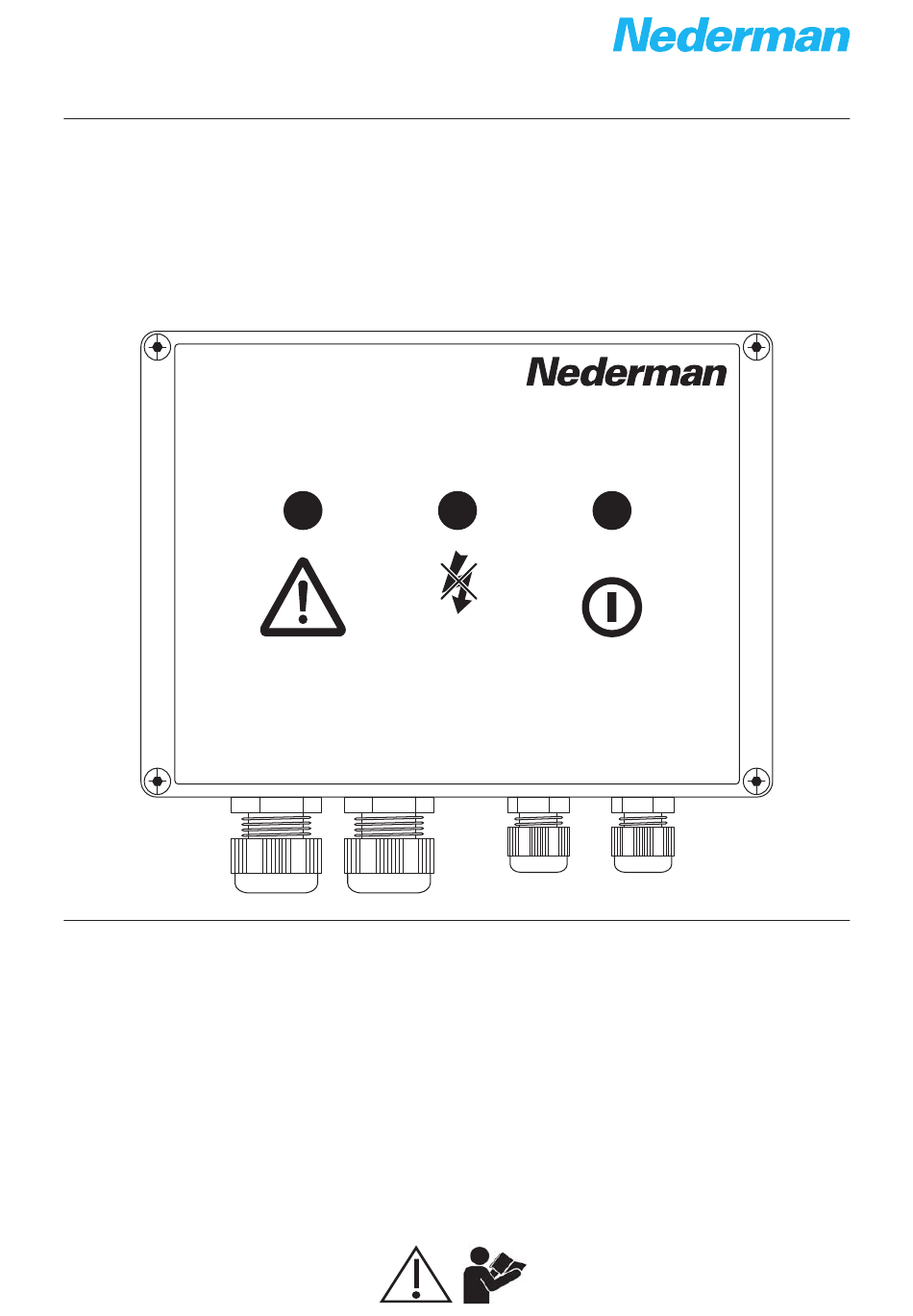

Airflow Alarm Kit Main parts See figure 1. The Airflow alarm kit consists of: Airflow Alarm - Control box. Pressure switch. Available as a standard model, and an ATEX approved model for zone 2/22. Protection filter. Rubber fitting. Flashlight (optional). Cable gland (optional). -
Page 14: Installation
Airflow Alarm Kit Installation Installation, repair and maintenance work is to be carried out by qualified personnel using only original Nederman spare parts. Contact your nearest authorized distributor or Nederman for advice on technical service. Control box NOTE! • The Airflow Alarm control box and flashlight must be installed outside the ATEX classified zone. -
Page 15: Startup
Airflow Alarm Kit When monitoring Location One single workplace Between dust extraction point, such as a suction hood, and a connection to the duct system. A group of workplaces Close to the connection point farthest away from the fan. See figure The pressure switch can be mounted on the air duct. -
Page 16: Use
Static pressure, PS at V – Alarm limit setting – Make and keep a copy of the control protocol for Nederman service technician. WARNING! Risk of personal injury. If there is work with hazardous substances that are assigned mandatory exposure limits and there is a problem with the Airflow alarm, stop work immediately and fix the problem. -
Page 17: Maintenance
Before restarting, close and reconnect guards, doors/hatches, etc. When any defective components are found, they should be replaced, and the unit re-adjusted by a Nederman service technician. If the Airflow Alarm Control box is defective, it must be replaced. Maintenance... -
Page 18: Troubleshooting Assistance
• For plants with regeneration in breaks: Stop the plant more frequently or establish regeneration during operation. • Call Nederman service technician. • • Alarm activated Extraction system capacity less than before. Clean or replace clogged protection filter in the extraction permanently or for system. -
Page 19: Control Protocol For Airflow Alarm
Airflow Alarm Kit Control protocol for Airflow Alarm Copy the control protocol, fill it in and save it as a service record. NOTE! If a value is outside its accepted level, or a result is incorrect or missing, fix the problem before initial startup and normal operation. Monitoring point Workplaces Adjustment date... - Page 20 Airflow Alarm Kit Monitoring point Workplaces Adjustment date Adjusted by Airflow planned Static vacuum Alarm limit setting covered by the at V monitoring Company Date Sign...
-
Page 21: Dansk
Airflow Alarm Kit Dansk Indholdsfortegnelse Figurer ....................................1 Forord ....................................2 Sikkerhed ..................................3 Beskrivelse ..................................Tiltænkt anvendelse ........................... Funktion ................................Hoveddele ............................... 3.3.1 Airflow Alarm-kontrolboks ......................Tekniske data ..............................4 Installation ..................................Kontrolboks ..............................Elektriske tilslutninger ..........................Overvågningspunkt ............................ Igangsætning .............................. -
Page 22: Forord
Kontakt nærmeste autoriserede forhandler eller Nederman for at få råd om teknisk service og anskaffelse af reservedele. Hvis produktet leveres med defekte eller manglende dele, skal speditøren og den lokale Nederman-repræsentant straks orienteres. -
Page 23: Hoveddele
Airflow Alarm Kit Hoveddele Se figur 1. Airflow Alarm Kit består af: Airflow Alarm-kontrolboks. Trykafbryder. Fås i en standardmodel og en ATEX-godkendt model til zone 2/22. Beskyttelsesfilter. Gummifitting Blinklys (ekstraudstyr). Kabelforskruning (ekstraudstyr) 3.3.1 Airflow Alarm-kontrolboks Se figur 2. Airflow Alarm indeholder en klemrække med forbindelser til: Strømforsyning på... -
Page 24: Installation
Airflow Alarm Kit Installation Installation, reparation og vedligeholdelse skal udføres af uddannet personale, og der må kun anvendes originale reservedele fra Nederman. Kontakt din nærmeste forhandler eller Nederman for at få råd om teknisk service. Kontrolboks BEMÆRK! • Airflow Alarm-kontrolboksen og blinklyset skal installeres uden for den ATEX-klassificerede zone. -
Page 25: Igangsætning
Airflow Alarm Kit Ved overvågning af Placering En enkelt Mellem støvudsugningspunktet, f.eks. en udsugningshætte, og en arbejdsplads forbindelse til aftrækssystemet. En gruppe Tæt på det forbindelsespunkt, der befinder sig længst væk fra arbejdspladser ventilatoren. Se figur 3. Trykafbryderen kan monteres på aftrækskanalen. BEMÆRK! Overhold sikkerhedsreglerne ved boring i aftrækskanaler. -
Page 26: Anvendelse
LED-lampe "POWER FAILURE" blinker også. Fejlen ved 230-V-strømforsyningen skal straks afhjælpes, og strømforsyningen tilsluttes igen. Hvis problemet ikke kan afhjælpes ved at skifte en sikring, skal du kontakte en Nederman- servicetekniker for at få hjælp. Se også figur 5. Airflow Alarm – LED’er på kontrolboksen Nedenfor finder du en beskrivelse af Airflow Alarms øverste del. -
Page 27: Vedligeholdelse
Airflow Alarm Kit Vedligeholdelse Installation, reparation og vedligeholdelse skal udføres af uddannet personale, og der må kun anvendes originale reservedele fra Nederman. Kontakt din nærmeste forhandler eller Nederman for at få råd om teknisk service. ADVARSEL! Risiko for personskade. Luk og genmonter afskærmninger, låger/luger mv., før du genstarter systemet. -
Page 28: Hjælp Til Fejlfinding
/ reducer startniveauet for rengøring. • Anlæg med regenerering under pauser: Stands anlægget oftere, eller etabler regenerering under drift. • Kontakt en servicetekniker fra Nederman. • • Alarmen er aktiveret Udsugningssystemets kapacitet er Rengør eller udskift tilstoppede beskyttelsesfiltre i permanent eller i længere... -
Page 29: Kontrolprotokol For Airflow Alarm
Airflow Alarm Kit Kontrolprotokol for Airflow Alarm Kopiér kontrolprotokollen, udfyld den, og gem den som serviceregistrering. BEMÆRK! Hvis en værdi ligger under eller over det tilladte niveau, eller hvis et resultat er forkert eller mangler, skal problemet løses inden start første gang og normal drift. - Page 30 Airflow Alarm Kit Overvågnings- Antal arbejds- Justeringsdato Justeret af Planlagt Statisk vakuum Indstilling af punkt pladser, der luftstrøm V ved V alarmgrænse er omfattet af overvågningen Virksomhed Dato Skilt...
-
Page 31: Deutsch
Airflow Alarm Kit Deutsch Inhalt Abbildungen ..................................1 Vorwort .................................... 2 Sicherheit ..................................3 Produktbezeichnung ..............................Verwendungszweck ............................ Maschinenfunktionen ..........................Haupt-Gerätekomponenten ........................3.3.1 Luftstrom-Alarm – Schaltkasten ....................Technische Daten ............................4 Installation ..................................Schaltkasten ..............................Elektrische Anschlüsse ..........................Überwachungspunkt ..........................Inbetriebnahme ............................ -
Page 32: Vorwort
Original-Ersatzteilen durchgeführt werden. Wenden Sie sich für Hilfestellung zu technischem Service und für Ersatzteile an Ihren Fachhändler oder direkt an Nederman. Wenn bei der Anlieferung Teile beschädigt sind oder fehlen, sind unverzüglich der Spediteur und Ihre Nederman-Vertretung zu benachrichtigen. Sicherheit Dieses Dokument enthält wichtige Informationen, die in Form von Warnungen... -
Page 33: Haupt-Gerätekomponenten
Airflow Alarm Kit Haupt-Gerätekomponenten siehe Abbildung 1. Der Luftstrom-Alarmset besteht aus: Luftstrom-Alarm – Schaltkasten. Druckschalter. Erhältlich als Standardmodell und als ATEX-geprüftes Modell für Zone 2/22. Schutzfilter. Gummifassung. Blinklicht (optional). Kabeldurchführung (optional). 3.3.1 Luftstrom-Alarm – Schaltkasten Siehe Abb. 2. Der Luftstrom-Alarm umfasst eine Klemmleiste mit Anschlüssen 85-230 VAC (Phase 1). -
Page 34: Installation
Installation Sämtliche Installations-, Instandsetzungs- und Wartungsarbeiten dürfen nur von qualifiziertem Personal und ausschließlich mit Originalersatzteilen von Nederman durchgeführt werden. Kontaktieren Sie Ihren autorisierten Händler oder Nederman, um Hilfestellung zum technischen Service zu erhalten. Schaltkasten HINWEIS! • Der Schaltkasten für den Luftstrom-Alarm und das Blinklicht müssen außerhalb der ATEX-klassifizierten Zone installiert werden. -
Page 35: Inbetriebnahme
Airflow Alarm Kit Der Überwachungspunkt wird wie folgt gewählt: Überwachung von Standort Ein einziger Zwischen Staubabscheidungspunkt, z.B. Absaughaube, und Arbeitsplatz Anschluss an das Kanalsystem. Eine Gruppe von Nahe dem Anschlusspunkt, der am weitesten vom Ventilator Arbeitsplätzen entfernt ist. Siehe Abbildung 3. Der Druckschalter kann am Luftkanal angebracht werden. -
Page 36: Bedienung
– Statischer Druck, PS bei V – Einstellung des Alarmgrenzwertes – Erstellen Sie eine Kopie des Prüfprotokolls für den Nederman- Servicetechniker und bewahren Sie sie auf. Bedienung WARNUNG! Verletzungsgefahr. Bei Arbeiten mit gefährlichen Substanzen, für die verbindliche Expositions- grenzen gelten, und falls ein Problem beim Luftstrom-Alarm auftritt, unterbrechen Sie die Arbeit sofort und beheben das Problem. -
Page 37: Wartung
Sämtliche Installations-, Instandsetzungs- und Wartungsarbeiten dürfen nur von qualifiziertem Personal und ausschließlich mit Originalersatzteilen von Nederman durchgeführt werden. Kontaktieren Sie Ihren autorisierten Händler oder Nederman, um Hilfestellung zum technischen Service zu erhalten. WARNUNG! Verletzungsgefahr. Vor dem Neustart Schutzkörbe, Türen/Öffnungen usw. schließen und wieder anschließen. -
Page 38: Fehlersuche Und -Behebung
• Für Anlagen mit Regeneration bei Abschaltung: Die Anlage häufiger abschalten oder Regeneration bei Betrieb einrichten. • Setzen Sie sich mit einem Nederman-Servicetechniker in Verbindung. • • Luftstrom-Alarm dauernd Leistung des Absaugsystems hat Verstopften Filter im Absaugsystem reinigen bzw. auswechseln. -
Page 39: Prüfprotokoll Für Luftstrom-Alarm
Airflow Alarm Kit Prüfprotokoll für Luftstrom-Alarm Prüfprotokoll kopieren, ausfüllen und als Wartungsnachweis aufheben. HINWEIS! Falls ein Wert vom annehmbaren Niveau abweicht oder ein Ergebnis falsch ist oder fehlt, dann beheben Sie das Problem vor der Inbetriebnahme und dem normalen Betrieb. Überwachungs- Von der Einstelldatum... - Page 40 Airflow Alarm Kit Überwachungs- Von der Einstelldatum Eingestellt von Luftstrom Statisches Vakuum Einstellung des punkt Überwachung geplant V bei V Alarmgrenzwertes abgedeckte Arbeitsplätze Firma Datum Schild...
-
Page 41: Español
Airflow Alarm Kit Español Índice Ilustraciones ..................................1 Prólogo ..................................... 2 Seguridad ..................................3 Descripción ..................................Uso previsto ..............................Funcionamiento ............................Partes principales ............................3.3.1 Alarma de caudal de aire - Caja de control ............... Datos técnicos ............................... 4 Instalación .................................. -
Page 42: Prólogo
Lea este manual con atención antes de la instalación, uso y mantenimiento o reparación de este producto. Si lo pierde, substitúyalo inmediatamente. Nederman se reserva el derecho a modificar y mejorar sus productos sin previo aviso, incluida la documentación. Este producto está diseñado para cumplir los requisitos de las directivas UE aplicables. -
Page 43: Partes Principales
Airflow Alarm Kit Partes principales Consulte la ilustración 1. El kit de alarma de caudal de aire consta de: Alarma de caudal de aire - Caja de control. Presostato. Hay disponibles un modelo estándar y un modelo con homologación ATEX para zona 2/22. Filtro de protección. -
Page 44: Instalación
Las tareas de instalación, reparación y mantenimiento deben ser realizadas por personal cualificado, utilizando únicamente piezas de recambio originales de Nederman. Contacte con su distribuidor autorizado más cercano o Nederman para recibir orientación sobre el servicio técnico. Caja de control ¡NOTA! -
Page 45: Puesta En Marcha
Airflow Alarm Kit El punto de monitorización se selecciona del siguiente modo: Cuando se monitoriza Localización Un solo lugar de Entre el punto de extracción de polvo, como una campana de trabajo aspiración, y una conexión al sistema de conductos. Un grupo de lugares Cerca del punto de conexión más alejado del ventilador. -
Page 46: Uso
La fuente de alimentación de 230 V debe ser arreglada y vuelta a conectar inmediatamente. Si el problema no se puede solucionar con el cambio de un fusible, póngase en contacto con un técnico de mantenimiento de Nederman para obtener asistencia. Consulte también la ilustración 5. -
Page 47: Mantenimiento
Antes de reiniciar, cierre y vuelva a conectar las protecciones, puertas/cierres, etc. Cuando se localiza algún componente defectuoso, éste debe ser sustituido y la unidad debe ser reajustada por un técnico de mantenimiento de Nederman. Si la caja de control de la alarma de caudal de aire presenta algún defecto, debe ser sustituida. -
Page 48: Asistencia Para La Solución De Problemas
Para las plantas con regeneración durante pausas: Detener la caudal de aire es demasiado alto. planta con mayor frecuencia o adoptar la regeneración durante el funcionamiento • Llamar a un técnico de mantenimiento de Nederman. • • Alarma activada La capacidad del sistema de Limpiar o sustituir el filtro de protección obstruido en el sistema de... -
Page 49: Protocolo De Control Para La Alarma De Caudal De Aire
Airflow Alarm Kit Protocolo de control para la alarma de caudal de aire Copie el protocolo de control, complételo y consérvelo como un registro de reparación. ¡NOTA! Si un valor está fuera del nivel aceptable o un resultado es incorrecto o bien no aparece, solucione el problema antes del arranque inicial y del funcionamiento normal. - Page 50 Airflow Alarm Kit Punto de Lugares Fecha de ajuste Ajuste realizado Caudal de aire Vacío estático Ajuste del límite monitorización de trabajo previsto V con V de alarma cubiertos por la monitorización Empresa Fecha Señal...
-
Page 51: Polski
Airflow Alarm Kit Polski Spis treści Ilustracje .................................... 1 Wstęp ....................................2 Bezpieczeństwo ................................3 Opis ..................................... Przeznaczenie urządzenia ........................Działanie ................................Główne elementy ............................3.3.1 Alarm przepływu powietrza – skrzynka sterująca ............Dane techniczne ............................4 Montaż ....................................Skrzynka sterująca ............................ -
Page 52: Wstęp
W przypadku pytań dotyczących serwisu technicznego lub konieczności zamówienia części zamiennych, skontaktuj się z firmą Nederman lub jej najbliższym autoryzowanym dystrybutorem. W razie stwierdzenia niekompletności produktu lub uszkodzenia części w momencie dostawy produktu należy natychmiast powiadomić... -
Page 53: Główne Elementy
Airflow Alarm Kit Główne elementy Zob. ilustrację 1. Zestaw alarmu przepływu powietrza składa się z następujących elementów: Alarm przepływu powietrza – skrzynka sterująca. Przełącznik ciśnienia. Dostępny jako model standardowy alarmu oraz jako model z aprobatą ATEX do użytkowania w strefie 2/22. Filtr ochronny. -
Page 54: Montaż
Wykonywanie wszelkich prac związanych z instalacją, naprawami i konserwacją należy powierzać wykwalifikowanemu personelowi posługującemu się przy tym wyłącznie oryginalnymi częściami zamiennymi marki Nederman. Aby uzyskać poradę w kwestii serwisu technicznego, skontaktuj się z firmą Nederman lub jej najbliższym autoryzowanym dystrybutorem. -
Page 55: Rozruch
Airflow Alarm Kit Punkt monitorowania wybiera się w następujący sposób: W przypadku Miejsce instalacji monitorowania Jedno stanowisko Między punktami usuwania pyłu, np. okapem odciągowym, pracy a połączeniem z układem przewodowym. Zespół stanowisk W pobliżu przyłącza położonego najdalej od wentylatora. Zob. pracy ilustrację... -
Page 56: Użytkowanie
FAILURE (AWARIA ZASILANIA). Koniecznie niezwłocznie naprawić i ponownie podłączyć źródło zasilania 230 V. Jeżeli wymiana bezpiecznika nie pomaga, skontaktować się z technikiem serwisowym firmy Nederman w celu uzyskania pomocy technicznej. Zob. też ilustrację 5. Alarm przepływu powietrza – diody na skrzynce sterującej Poniżej zamieszczono opis górnej części alarmu przepływu powietrza. -
Page 57: Konserwacja
W razie wątpliwości podczas utylizowania produktu po zakończeniu okresu jego eksploatacji, skontaktuj się z firmą Nederman lub jej dystrybutorem. Jeżeli zachodzi konieczność usunięcia alarmu przepływu powietrza, otwór na czujnik w przewodzie należy uszczelnić. Jeśli istnieje ryzyko wystąpienia niebezpiecznego pyłu, trzeba podjąć... -
Page 58: Pomoc Techniczna Przy Wykrywaniu I Usuwaniu Usterek
• W przypadku instalacji umożliwiających regenerację podczas odstawienia: wyłączaj instalację częściej lub ustal możliwość regeneracji podczas pracy. • Skontaktuj się z technikiem serwisowym firmy Nederman. • • Alarm jest włączony ciągle Wydajność systemu odprowadzania Oczyść lub wymień zatkany filtr ochronny w systemie lub przez dłuższy czas. -
Page 59: Protokół Regulacji Alarmu Przepływu Powietrza
Airflow Alarm Kit Protokół regulacji alarmu przepływu powietrza Skopiuj protokół regulacji, wypełnij go i zachowaj jako dokument serwisowy. UWAGA! Jeśli wartość wykracza poza dopuszczalny zakres, wynik jest nieprawidłowy lub brakuje wyniku, taką nieprawidłowość należy skorygować przed przystąpieniem do pierwszego rozruchu i normalnej pracy. Punkt Stanowiska pracy Data regulacji... - Page 60 Airflow Alarm Kit Punkt Stanowiska pracy Data regulacji Regulację Zaplanowany Podciśnienie Ustawienie monitorowania objęte monitoro- przeprowadził(a) przepływ statyczne przy V wartości waniem powietrza V granicznej alarmu Firma Data Podpis...
-
Page 61: Svenska
Airflow Alarm Kit Svenska Innehållsförteckning Bilder ....................................1 Förord ....................................2 Säkerhet ................................... 3 Beskrivning ..................................Avsett användningsområde ........................Funktion ................................Huvudsakliga delar ............................. 3.3.1 Luftflödeslarm – styrbox ......................Tekniska data ..............................4 Installation ..................................Styrbox ................................Elanslutningar ..............................Övervakningspunkt ............................ -
Page 62: Förord
Kontakta närmaste auktoriserade återförsäljare eller Nederman för rådgivning avseende teknisk service samt för att erhålla reservdelar. Kontakta omedelbart speditören och den lokala representanten för Nederman om delar saknas eller är skadade när produkten levereras. Säkerhet Det här dokumentet innehåller viktig information som presenteras antingen... -
Page 63: Huvudsakliga Delar
Airflow Alarm Kit Huvudsakliga delar Se figur 1. Luftflödeslarmsatsen består av: Luftflödeslarm – styrbox. Tryckvakt. Det finns en standardmodell och en ATEX-godkänd modell för zon 2/22. Skyddsfilter. Gummilock. Larmlampa (tillval). Kabelförskruvning (tillval). 3.3.1 Luftflödeslarm – styrbox Se figur 2. Luftflödeslarmet innehåller en kopplingsplint med anslutningar för: 85–230 VAC strömförsörjning (1-fas). -
Page 64: Installation
Airflow Alarm Kit Installation Installation, reparationer och underhåll måste utföras av en fackman och endast originalreservdelar från Nederman får användas. Kontakta närmaste auktoriserade återförsäljare eller Nederman för rådgivning vid teknisk service. Styrbox ANMÄRKNING! • Styrboxen för luftflödeslarmet och varningslampan måste installeras utanför den ATEX-klassade zonen. -
Page 65: Start
Airflow Alarm Kit Gör så här för att välja övervakningspunkt: Vid övervakning Placering Ett enda arbetsställe Mellan dammutsugspunkt, såsom draghuv, och en anslutning till kanalsystemet. En grupp med Nära anslutningspunkten som är placerad längst bort från fläkten. arbetsställen Se bild 3. Tryckvakten kan monteras på... -
Page 66: Användning
”ELFEL” börjar också blinka. 230 V-aggregatet måste åtgärdas/repareras och återanslutas omedelbart. Om problemet inte avhjälps genom byte av säkringen, kontakta en servicetekniker från Nederman för att få hjälp att åtgärda felet. Se även figur 5. Luftflödeslarm – LED-lampor på styrbox Nedan hittar du en beskrivning av luftflödeslarmet sett uppifrån. -
Page 67: Underhåll
Risk för personskador. Före återstart, stäng och koppla in skydd, dörrar/luckor osv. Om defekta komponenter upptäcks bör dessa bytas ut och enheten ställas in på nytt av en servicetekniker från Nederman. Om luftflödeslarmets styrbox är defekt måste den repareras. Underhåll Intervall månadsvis/drifttimmar... -
Page 68: Felsökningshjälp
• För system med regenerering vid avbrott: Stäng av systemet oftare eller aktivera regenerering under drift. • Ring efter en servicetekniker från Nederman. • • Larmet aktiveras hela Utsugssystemets kapacitet är lägre än Rengör eller byt ut det igensatta skyddsfiltret i utsugssystemet. -
Page 69: Kontrollprotokoll För Luftflödeslarm
Airflow Alarm Kit Kontrollprotokoll för luftflödeslarm Kopiera kontrollprotokollet, fyll i det och spara som ett servicedokument. ANMÄRKNING! Om ett värde ligger utanför den tillåtna nivån eller om ett resultat är felaktigt eller saknas måste det åtgärdas före första start och normal drift. - Page 70 Airflow Alarm Kit Övervaknings- Arbetsställen Justeringsdatum Inställd av Planerat Statiskt vakuum Inställning av punkt som övervakas luftflöde V vid V larmgräns Företag Datum Skylt...
