France Air MODULYS ECM Technical Documentation Manual

Double-walled extraction / air supply unit with ecm plug fan
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

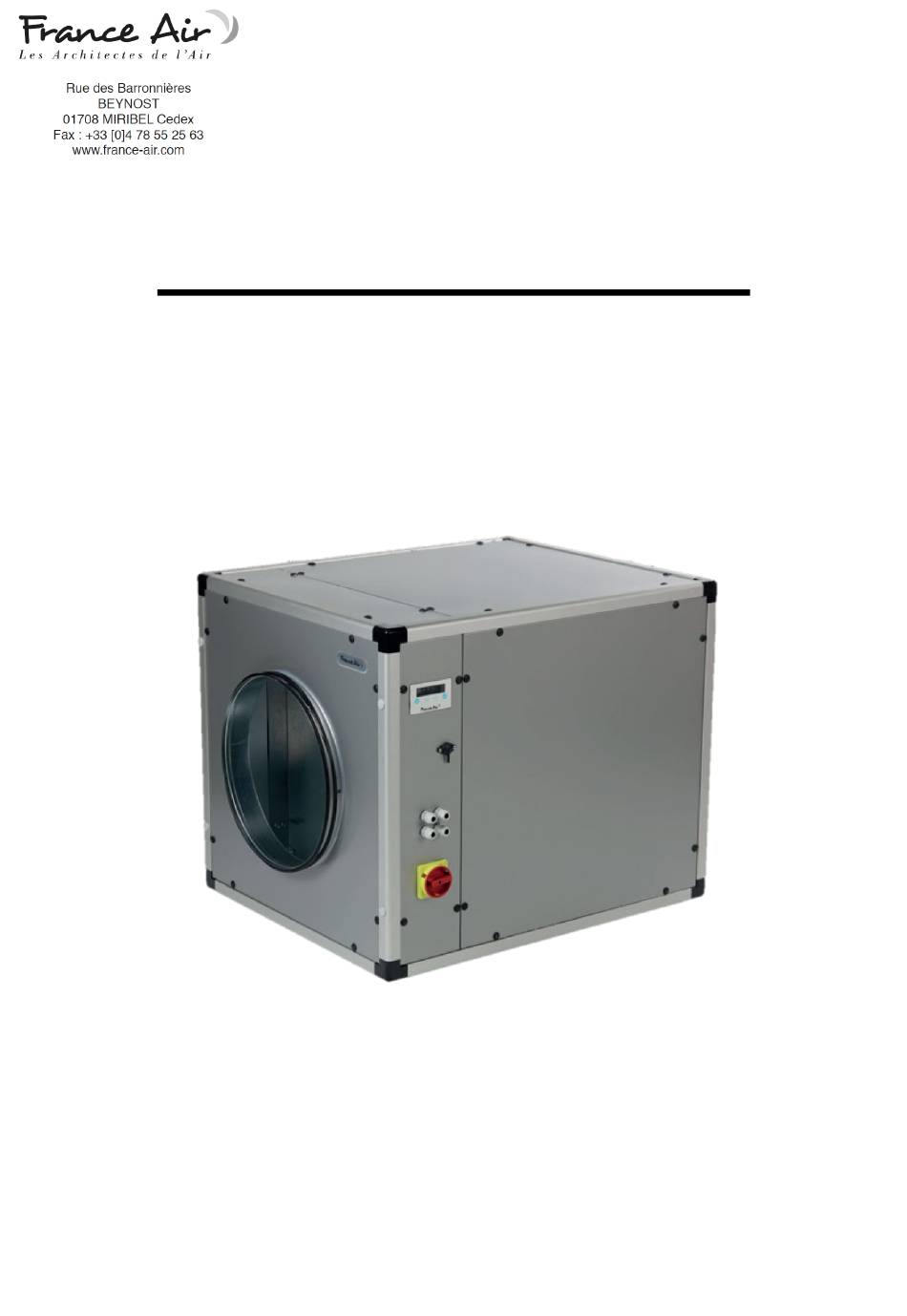

NOTICE TECHNIQUE
MODULYS ECM
Caisson d'insuflation/ d'extraction double peau plug fan ECM
AVANT D'EFFECTUER LA MOINDRE OPERATION D'INSTALLATION, D'ENTRETIEN OU DE DEPOSE,
VEUILLEZ LIRE TRES ATTENTIVEMENT CETTE NOTICE. EN CAS DE NON RESPECT DES INDICATIONS
PORTEES DANS CETTE NOTICE, LE FABRICANT NE POURRA ETRE TENU RESPONSABLE DES
DOMMAGES CORPORELS ET / OU MATERIELS SURVENUS.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MODULYS ECM and is the answer not in the manual?

Questions and answers

Related Manuals for France Air MODULYS ECM

Summary of Contents for France Air MODULYS ECM

  • Page 1 NOTICE TECHNIQUE MODULYS ECM Caisson d’insuflation/ d’extraction double peau plug fan ECM AVANT D’EFFECTUER LA MOINDRE OPERATION D’INSTALLATION, D’ENTRETIEN OU DE DEPOSE, VEUILLEZ LIRE TRES ATTENTIVEMENT CETTE NOTICE. EN CAS DE NON RESPECT DES INDICATIONS PORTEES DANS CETTE NOTICE, LE FABRICANT NE POURRA ETRE TENU RESPONSABLE DES...

  • Page 2: Table Of Contents

    TABLE DES MATIERES : Généralités ............................3 1.1. Avant de commencer ......................3 1.2. Réception du produit ....................... 3 1.3. descriptif du produit ........................ 3 Informations relatives à la sécurité ....................3 Caractéritiques ..........................4 3.1. Vue éclatée ..........................4 3.2.

  • Page 3: Généralités

    être entreposé dans un endroit intérieur sec ayant une température ambiante de +5 °C à +35 °C. En cas de non-respect de ces consignes, la garantie France AIR ne s’appliquera pas. Si l'unité de ventilation a été exposée à des températures inférieures à 0°C durant le transport, laissez l'unité...

  • Page 4: Caractéritiques

    3. CARACTERITIQUES 3.1. VUE ECLATEE Repère Désignation Repère Désignation Profilé aluminium Vis de fixation Panneaux de piquage Presse-étoupe Panneau de régulation Interrupteur de proximité Panneau de maintenance Prise de pression Panneaux latéraux (aspiration) Interface de la régulation Oxéo® Fan Panneaux latéraux (soufflage) Poignée Plaque support moto-ventilateur Roue de ventilateur...

  • Page 5: Caractéristiques Dimensionelles

    3.2. CARACTERISTIQUES DIMENSIONELLES 3.2.1. MODULYS ECM Taille A (mm) B (mm) C (mm) Ø (mm) Poids (kg) 1500 4000 6000 1035 8000 1035 10000 1105 1255 1105 12000 1105 1255 1105 16000 1220 1370 1220 NT 1963 E – 07/2020 ________________________________________________________________ 5...
  • Page 6 3.2.2. MODULE ACOUSTIQUE Module : Baffle acoustique : Taille A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Nb Poids baffle (kg) 1500 4000 6000 8000 10000 1105 1105 1014 1014 1015 12000 1105 1105 1014 1014 16000...
  • Page 7 3.2.3. MODULE BATTERIE EAU Taille A (mm) B (mm) C (mm) D (mm) E (mm) Ø Raccordement Poids (kg) 1/2’’ 1500 1/2’’ 4000 1/2’’ 6000 3/4’’ 8000 3/4’’ 10000 1105 1105 1014 1014 1’’ 12000 1105 1105 1014 1014 1’’ 16000 1220 1220...
  • Page 8 3.2.5. MODULE BATTERIE ELECTRIQUE Taille A (mm) B (mm) C (mm) D (mm) E (mm) Poids (kg) 1500 4000 6000 8000 10000 1105 1105 1014 1014 12000 1105 1105 1014 1014 16000 1220 1220 1129 1129 8________________________________________________________________ NT 1963 E – 07/2020...

  • Page 9: Caractérisitiques Électriques

    1105 1014 1014 12000 1105 1105 1014 1014 16000 1220 1220 1129 1129 3.3. CARACTERISITIQUES ELECTRIQUES 3.3.1. MODULYS ECM Taille Moteur (kW) Tension (V) – Version Tension (V) – Version régulée non régulée 0,13 1500 0,22 4000 0,78 6000 8000...

  • Page 10: Insatallation

    3.3.2. MODULE THERMIQUE ELECTRIQUE Taille Puissance (kW) par phase (A) Alimentation (V) 22,5 32,6 TRI 400 – 50 Hz 1500 22,5 32,6 TRI 400 – 50 Hz 4000 22,5 32,6 TRI 400 – 50 Hz 6000 69,6 TRI 400 – 50 Hz 8000 69,6 TRI 400 –...

  • Page 11: Raccordement De L'évacuation Des Condensats (Module Change-Over)

    • Monter le registre via 4 vis auto foreuses Passez le câble par un presse étoupe disponible • Raccorder sur le bornier électrique • Ce registre étant de forme carrée, il nécessite une pièce d’adaptation rectangulaire/circulaire pour le raccordement sur conduites circulaires. 4.5.

  • Page 12: Limitation Des Nuisances Sonores

    Appliquer les toitures en respectant les illustrations : La toiture doit être centrée dans le sens de la largeur. 60 mm entre l’extrémité de la toiture et le caisson. La toiture a exactement la longueur du caisson et ces extrémités doivent être en ligne avec celui-ci. Une fois la toiture centrée sur le caisson ou le module, percer le profil dans les 4 coins en suivant le pré-perçage.

  • Page 13: Ajout De Modules Et Configuration Des Piquages

    4.9. AJOUT DE MODULES ET CONFIGURATION DES PIQUAGES Le MODULYS® ECM laisse la possibilité d’ajouter des modules à l’aspiration ou au refoulement du caisson. Il est ainsi possible d’ajouter : Un module de filtration Un module thermique eau chaude Un module thermique change-over Un module thermique électrique 4.9.1.
  • Page 14 Si besoin, le panneau d’aspiration ou de soufflage peut être retiré pour permettre le montage du module accessoire peut être monté sur le module accessoire pour effectuer el raccordement de l’unité. 4.9.2. PASSAGE D’UN REFOULEMENT HORIZONTAL A UN REFOULEMENT VERTICAL Mode opératoire : 1- Dévisser les vis M6X30 des plaques suivantes a.
  • Page 15 NT 1963 E – 07/2020 _______________________________________________________________ 15...
  • Page 16 4.9.3. PASSAGE D’UN REFOULEMENT VERTICAL A UN REFOULEMENT HORIZONTAL Mode opératoire : 1- Dévisser les vis M6X30 des plaques suivantes a. Plaque horizontale de piquage, au refoulement b. Plaque d’obturation verticale 2- Au moyen des vis M6X30, visser la plaque d’obturation en position horizontale en lieu et place de la plaque de piquage 3- Au moyen des vis M6X30, visser la plaque de piquage au refoulement, en position verticale.

  • Page 17: Racordement Électrique

    5. RACORDEMENT ELECTRIQUE 5.1. GENERALITES Le raccordement électrique doit être réalisé par un électricien habilité. L’installation électrique devra être équipée d’un disjoncteur. Le raccordement électrique du caisson MODULYS® ECM se fera au niveau de l’interrupteur de proximité cadenassable monté et câblé. L'appareil doit être raccordé...

  • Page 18: Schémas Moteur

    Pour les moteurs monophasés, raccorder la phase de l’alimentation sur la phase du moteur ; et le neutre de l’alimentation sur le neutre du moteur. 5.2. SCHEMAS MOTEUR 5.2.1. SCHEMA ELECTRIQUE MOTEUR TAILLE 800 ET 1500 (230 VAC MONOPHASE) Terre Alimentation, neutre Alimentation, phase 10 V Sortie DC + 10V...

  • Page 19: Batteries Électriques

    5.2.4. SCHEMA ELECTRIQUE MOTEUR TAILLES 8000 A 16000 (400 VAC TRIPHASE) Terre Alimentation, phase 1 Alimentation, phase 2 Alimentation, phase 3 Sortie DC + 24V 10 V Sortie DC + 10V Entrée digitale (marche arrêt ventilateur), pontée d’usine Entrée analogique 0-10V (contrôle vitesse de rotation) Annexe : Défauts (11-14) Contact Alarme max.
  • Page 20 Exemple de raccordement : 5.3.2. SCHEMA BATTERIE ELECTRIQUE TAILLES 800 / 1500 / 4000 Régulation non fournie. Ne pas raccorder les résistances directement sur l’alimentation. Alimentation triphasé 400 V - 50 Hz. R1 = R2 = R3 = 1500 W Puissance électrique totale de 22,5 kW –...
  • Page 21 5.3.3. SCHEMA BATTERIE ELECTRIQUE TAILLES 6000 / 8000 Régulation non fournie. Ne pas raccorder les résistances directement sur l’alimentation. Alimentation triphasé 400 V - 50 Hz. R1 = R2 = R3 = 2000 W Puissance électrique totale de 48 kW – Intensité totale de 69,6 A. PT.
  • Page 22 5.3.5. SCHEMA BATTERIE ELECTRIQUE TAILLES 16000 Régulation non fournie. Ne pas raccorder les résistances directement sur l’alimentation. Alimentation triphasé 400 V - 50 Hz. R1 = R2 = R3 = 3000 W Puissance électrique totale de 90 kW – Intensité totale de 130,4 A. PT.

  • Page 23: Carte De Regulation

    5.4. CARTE DE REGULATION Ce chapitre ne concerne que les versions régulées MODULYS ECM REG. Le schéma suivant indique les raccordements à effectuer au niveau du régulateur, si une opération de maintenance nécessite d’intervenir sur le câblage : Du moteur Du contrôleur...

  • Page 24: Mise En Service

    ⑨ AI1 : Entrée analogique 0-10V ou PWM pour capteur externe. ⑩ DQ/GND : Non utilisé ⑪ DI1 : Entrée tout ou rien 24Vdc « Mode incendie », logique NF. AVERTISSEMENT Cette entrée est pontée d’usine. Ne pas retirer ce pontage. ⑫...

  • Page 25: Version Ecm Sans Régulation

    6.4. VERSION REGULEE : 6.4.1. PANNEAU DE COMMANDE Le clavier 4 touches et l’affichage permettent de procéder au paramétrage du MODULYS ECM : Appui court : naviguer dans les sous-menus OU changer une valeur de réglage Appui court : accéder à...

  • Page 26: Transport

    7. TRANSPORT Le caisson de ventilation MODULYS® ECM doit être transporté dans son emballage jusqu’à son installation. L’emballage permet de prévenir d’éventuels dommages. Employer des gants afin d’éviter des blessures éventuelles par les bords et angles coupants lors de la manutention.
  • Page 27 Ouvrir la porte de visite en desserrant les vis du panneau de maintenance. Retirer les connections électriques du bloc moteur. Le ventilateur est fixé au panneau grâce à un ensemble de quatre bras supports spécifiques. Pour retirer le ventilateur, desserrer les vis de fixation des bras supports à l’aide d’une clé...

  • Page 28: Intervalles De Nettoyage De L'unité De Ventilation

    8.2. INTERVALLES DE NETTOYAGE DE L’UNITE DE VENTILATION Assistance technique • tournevis cruciforme • aspirateur • brosse • chiffon • produit de nettoyage neutre (eau savonneuse) Nous conseillons d'effectuer le contrôle de l'unité de ventilation ainsi que le nettoyage tous les six mois mais les intervalles doivent toutefois être adaptés aux conditions d'utilisation locale.

  • Page 29: Annexe : Défauts Remontés Par La Sortie K1

    ANNEXE : DEFAUTS REMONTES PAR LA SORTIE K1 Pour les tailles 4000 / 6000 / 8000 / 10 000 / 12 0000 et 16 000 uniquement. La sortie K1 permet un report d’un défaut du moteur. Suivant le défaut, le relais de la sortie K1 est ouvert ou fermé.
  • Page 30 LED Relais K1 Défaut Elimination du défaut Ouvert Panne de phase Après un arrêt, une tentative de Le contrôleur dispose d’une démarrage surveillance de phase intégrée. En est effectuée au bout d’env. 15 s si cas de défaut du réseau l’alimentation en tension est suffisante, (défaillance d’un fusible ou d’une et ce jusquà...
  • Page 31 LED Relais K1 Défaut Elimination du défaut X11 Ouvert Défaut démarrage moteur S’il est possible de démarrer le moteur Si, en présence d’un ordre de dans le sens de rotation de consigne démarrage après le message de défaut, ce message (déverrouillage effectué...
  • Page 32 TECHNICAL DOCUMENTATION MODULYS ECM Double-walled extraction / air supply unit with ECM plug fan BEFORE STARTING ANY INSTALLATION, MAINTENANCE OR DISASSEMBLY PROCEDURES, PLEASE READ THIS MANUAL CAREFULLY. THE MANUFACTURER CANNOT BE HELD LIABLE FOR ANY PHYSICAL INJURY AND / OR DAMAGE TO PROPERTY RESULTING FROM A FAILURE TO FOLLOW THE...
  • Page 33 TABLE OF CONTENTS: General information ......................34 1.1. Before you start ..........................34 1.2. Product acceptance ........................34 1.3. Product description ........................34 Safety information ......................... 34 Specifications ......................... 34 3.1. Exploded view ..........................35 3.2. Dimensional specifications ......................36 3.3.

  • Page 34: General Information

    +5 °C to +35 °C. If these instructions are not followed, the France AIR warranty will be invalid. If the ventilation unit has been exposed to temperatures less than 0°C during transport, leave the unit unpacked at ambient temperature for at least 2 hours before connecting it, to allow the temperature in the unit to equalise.

  • Page 35: Specifications

    3. SPECIFICATIONS 3.1. EXPLODED VIEW Ref. Description Ref. Description Aluminium profile Securing screw Duct panels Cable gland Control panel Proximity switch Maintenance panel Pressure measurement port Side panels (intake) Oxéo® Fan control system interface Side panels (supply air) Handle Fan motor assembly support plate Fan wheel Support plate reinforcements Fan supports...

  • Page 36: Dimensional Specifications

    3.2. DIMENSIONAL SPECIFICATIONS 3.2.1. MODULYS ECM Size A (mm) B (mm) C (mm) Ø (mm) Weight (kg) 1500 4000 6000 1035 8000 1035 10000 1105 1255 1105 12000 1105 1255 1105 16000 1220 1370 1220 36 ______________________________________________________________ NT 1963 E – 07/2020...
  • Page 37 3.2.2. ACOUSTIC MODULE Module: Acoustic baffle: Size A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) No. Weight baffles (kg) 1500 4000 6000 8000 10000 1105 1105 1014 1014 1015 12000 1105 1105 1014 1014 16000 1261 1220...
  • Page 38 3.2.3. WATER COIL MODULE Size A (mm) B (mm) C (mm) D (mm) E (mm) Connection Ø Weight (kg) 1/2’’ 1500 1/2’’ 4000 1/2’’ 6000 3/4’’ 8000 3/4’’ 10000 1105 1105 1014 1014 1’’ 12000 1105 1105 1014 1014 1’’ 16000 1220 1220...
  • Page 39 3.2.5. ELECTRIC HEATER MODULE Size A (mm) B (mm) C (mm) D (mm) E (mm) Weight (kg) 1500 4000 6000 8000 10000 1105 1105 1014 1014 12000 1105 1105 1014 1014 16000 1220 1220 1129 1129 NT 1963 E – 07/2020 _______________________________________________________________ 39...

  • Page 40: Electrical Specifications

    1105 1014 1014 12000 1105 1105 1014 1014 16000 1220 1220 1129 1129 3.3. ELECTRICAL SPECIFICATIONS 3.3.1. MODULYS ECM Size Motor (kW) Voltage (V) – Controlled Voltage (V) – Non- version controlled version 0,13 1500 0,22 4000 0,78 6000 8000 1,95 3 PH.

  • Page 41: Installation

    3.3.2. ELECTRIC THERMAL MODULE Size Power (kW) per phase (A) Power supply (V) 22.5 32.6 3-PH., 400 – 50 Hz 1500 22.5 32.6 3-PH., 400 – 50 Hz 4000 22.5 32.6 3-PH., 400 – 50 Hz 6000 69.6 3-PH., 400 – 50 Hz 8000 69.6 3-PH., 400 –...

  • Page 42: Connection The Condensate Evacuation (Changeover Module)

    If the unit is installed in unheated premises or outside, the siphon must have thermal insulation and be heated by means of a cable (not supplied by France AIR) If a siphon is not installed, the machine warranty is no longer valid.

  • Page 43: Limiting Noise Disturbance

    Mount the roofs as per the illustrations: The roof must be centred width-wise. 60 mm between the end of the roof and the unit. The roof is exactly the length of the unit, and its ends must be in line with the unit. Once the roof is centred on the unit or module, drill the profile in the 4 corners, as per the pilot holes.

  • Page 44: Adding Modules And Configuring The Take-Offs

    4.9. ADDING MODULES AND CONFIGURING THE TAKE-OFFS MODULYS® ECM enables modules to be added to the unit intake or discharge. Hence it is possible to add: A filtration module A hot water thermal module A changeover thermal module An electric thermal module 4.9.1.
  • Page 45 If necessary, the intake or supply air panel can be removed to enable the ancillary module to be fitted. Fit the seal supplied with the ancillary module to ensure the sealing of the assembly. 4.9.2. CHANGING FROM A HORIZONTAL DISCHARGE TO A VERTICAL DISCHARGE Procedure: 4- Unscrew the M6X30 screws from the following plates a.
  • Page 46 46 ______________________________________________________________ NT 1963 E – 07/2020...
  • Page 47 4.9.3. CHANGING FROM A VERTICAL DISCHARGE TO A HORIZONTAL DISCHARGE Procedure: 4- Unscrew the M6X30 screws from the following plates a. Horizontal take-off plate, on discharge b. Vertical blanking plate 5- Using the M6X30 screws, screw the blanking plate in the horizontal position in place of the take-off plate 6- Using the M6X30 screws, screw the take-off plate on the discharge, in the vertical position.

  • Page 48: Electrical Connections

    5. ELECTRICAL CONNECTIONS 5.1. GENERAL INFORMATION The electrical connection must be performed by a qualified electrician. The electrical installation must be equipped with a circuit breaker. The electrical connection of the MODULYS® ECM unit must be made via the local switch, which is fitted on the product and wired.

  • Page 49: Motor Diagrams

    For single-phase motors, connect the supply phase to the motor phase; and the supply neutral to the motor neutral. 5.2. MOTOR DIAGRAMS 5.2.1. SIZE 800 AND 1500 MOTOR WIRING DIAGRAM (230 VAC SINGLE-PHASE) Earth Supply, neutral Supply, phase 10 V + 10V DC output Motor 0-10V analogue input (rotation speed control) Analogue output (motor operating information)

  • Page 50: Electric Heaters

    5.2.4. SIZE 8000 TO 16,000 MOTOR WIRING DIAGRAM (400 VAC THREE-PHASE) Earth Supply, phase 1 Supply, phase 2 Supply, phase 3 Motor + 24V DC output 10 V + 10V DC output Digital input (fan on/off), shunted from the factory 0-10V analogue input (rotation speed control) Annexe : Défauts (11-14) Alarm contact max.
  • Page 51 Example of connection: 5.3.2. SIZE 800 / 1500 / 4000 ELECTRIC HEATER DIAGRAM Control system not supplied. Do not connect the resistors directly to the power supply. Three-phase power supply, 400 V - 50 Hz. R1 = R2 = R3 = 1500 W Total electrical power 22.5 kW –...
  • Page 52 5.3.3. SIZE 6000 / 8000 ELECTRIC HEATER DIAGRAM Control system not supplied. Do not connect the resistors directly to the power supply. Three-phase power supply, 400 V - 50 Hz. R1 = R2 = R3 = 2000 W Total electrical power 48 kW – Total current 69.6 A. PT.
  • Page 53 5.3.5. SIZE 16,000 ELECTRIC HEATER DIAGRAM Control system not supplied. Do not connect the resistors directly to the power supply. Three-phase power supply, 400 V - 50 Hz. R1 = R2 = R3 = 3000 W Total electrical power 90 kW – Total current 130.4 A. PT.

  • Page 54: Control Board

    5.4. CONTROL BOARD This chapter only relates to MODULYS ECM REG controlled versions. The diagram below shows the connections to make on the controller, if a maintenance operation requires work on the wiring: For the motor For the controller For the thermo-contact For the pressure transmitter ⑱...

  • Page 55: System Start-Up

    AI1: 0-10V or PWM analogue input for external sensor. DQ/GND: Not used DI1: "Fire mode" 24V DC on-off input, NC logic. WARNING This input comes shunted from the factory. Do not remove this shunt. DI2: 24V DC on-off input, "Energy meter". DI3: 24V DC on-off input, "Motor rpm counter".

  • Page 56: Ecm Version Without Control System

    6.4. CONTROLLED VERSION: 6.4.1. CONTROL PANEL The 4-button keypad and the display are used to configure the MODULYS ECM: Short press: browse through the sub-menus OR change a setting value Short press: access a sub-menu or confirm a...

  • Page 57: Transport

    7. TRANSPORT The MODULYS® ECM ventilation unit must be transported in its packaging up to its installation. The packaging is designed to prevent any damage. Wear gloves during handling to prevent any injuries caused by sharp corners and edges. Ensure that the motor is left to cool sufficiently before it is touched: the controller box at the back of the motor can reach a temperature of 85 °C.
  • Page 58 Open the inspection door by loosening the screws on the maintenance panel. Remove the electrical connections from the motor block. The fan is secured on the panel by a set of four specific support arms. To remove the fan, loosen the support arm securing screws using a spanner (open-ended, ring, tube, etc.).

  • Page 59: Fan Unit Cleaning Intervals

    8.2. FAN UNIT CLEANING INTERVALS Technical assistance • Phillips screwdriver • vacuum cleaner • brush • cloth • neutral cleaning product (soapy water) We advise checking the ventilation unit and cleaning every six months, however the intervals must be adapted to local conditions of use. We advise complete annual cleaning of the unit. If the ventilation unit is out of use for a long period, we advise running the unit for an hour every six months.

  • Page 60: Appendix: Faults Reported Via Output K1

    APPENDIX: FAULTS REPORTED VIA OUTPUT K1 For sizes 4000 / 6000 / 8000 / 10,000 / 120,000 and 16,000 only. Output K1 enables motor fault reports. Depending on the fault, the output K1 relay will be opened or closed. There is an LED on the ECM motor cover. Depending on the fault, a different flashing sequence will be visible.
  • Page 61 LED K1 relay Fault Fault elimination Open Phase outage After switching off, an attempted start-up The controller has built-in phase is made after approx. 15 s if the supply monitoring. In case of a mains fault voltage is sufficient, until the 3 mains (fuse blown or mains phase phases are restored.
  • Page 62 LED K1 relay Fault Fault elimination X11 Open Motor start-up fault If it is possible to start the motor If, despite a start-up command in the set rotation direction after the (unlocking completed and fault message, this message will setpoint > 0 ), the motor does disappear.
