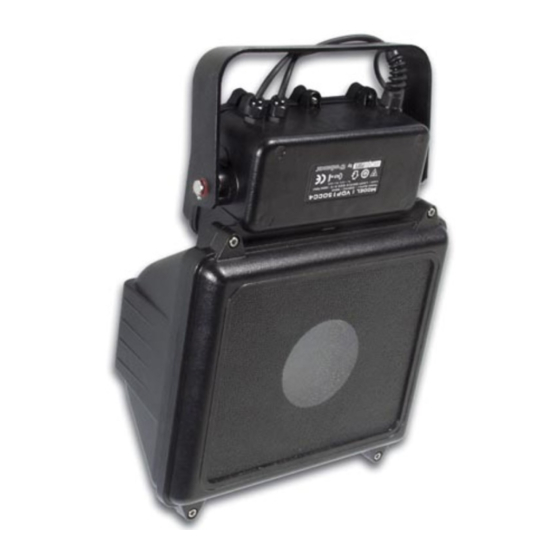

VDP150CC4 – "CITY COLOUR" 4-CHANNEL ARCHITECTURAL LIGHTING 150W
1. Introduction & Features
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment.
Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialised company for recycling.
This device should be returned to your distributor or to a local recycling service.
Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for buying the VDP150CC4! If it was damaged in transit, don't install or use it and contact your dealer.
The VDP150CC4 should come with this manual.
Its features are:
• static spot with CMY colour mixing
• 16.777.216 possible colour combinations
• motorized shutter
• special materials used to avoid noisy fan cooling
• suited for outdoor use (IP65)
• elliptical reflector for maximum light output
• stand-alone mode or DMX controlled mode, master/slave mode
• with built-in demo programs
2. Safety Instructions
Be very careful during the installation: touching live wires can cause life-threatening electroshocks.
Do not touch the device during operation as the housing heats up.
Keep this device away from rain and moisture.
Unplug the mains lead before opening the housing.
• Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer will
not accept responsibility for any ensuing defects or problems.
• A qualified technician should install and service this device.
• Do not switch the device on immediately after it has been exposed to changes in temperature. Protect the device
against damage by leaving it switched off until it has reached room temperature.
• This device falls under protection class I. It is therefore essential that the device be earthed. Have a qualified
person carry out the electric connection.
• Make sure that the available voltage does not exceed the voltage stated in the specifications of this manual.
• Do not crimp the power cord and protect it against damage. Have an authorised dealer replace it if necessary.
• Disconnect the device from the mains to clean it or when it is not in use. Handle the power cord by the plug only.
• There may be some smoke or a particular smell when the device is activated for the first time. This is normal and
any smoke or smell will gradually disappear.
• Note that damage caused by user modifications to the device is not covered by the warranty.
• Keep the device away from children and unauthorised users.
VDP150CC4
1
VELLEMAN
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Summary of Contents for HQ Power CITY COLOUR
- Page 1 VDP150CC4 – "CITY COLOUR" 4-CHANNEL ARCHITECTURAL LIGHTING 150W 1. Introduction & Features To all residents of the European Union Important environmental information about this product This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment.
-
Page 2: General Guidelines
3. General Guidelines • This device is designed for professional use on stage, in discos, theatres, etc. The VDP150CC4 should only be used indoors with an alternating current of max. 230V AC/50Hz. • Lighting effects are not designed for permanent operation: regular operation breaks will prolong their lives. •... - Page 3 5. Use The moving head can be controlled by up to 4 DMX channels: CHANNEL 1: magenta CHANNEL 2: yellow CHANNEL 3: cyan CHANNEL 4: shutter/dimmer a. Detailed DMX values per channel Description From Function CHANNEL 1 dimmer magenta > white CHANNEL 2 cyan yellow >...
-
Page 4: Cleaning And Maintenance
For example if the start address should be 95, the settings would be (for the first 9 switches): 111110100 (1 + 2 + 4 + 8 + 16 + 0 + 64 + 0 + 0= 95) The LED next to the DIP-switches indicates the status of the DMX signal. LED flashing: DMX signal present LED steady off: no input DMX signal LED steady on: program mode... - Page 5 VDP150CC4 – "CITY COLOUR" 4-KANAALS ARCHITECTURALE VERLICHTING 150W 1. Inleiding & Eigenschappen Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu.
-
Page 6: Algemene Richtlijnen
3. Algemene Richtlijnen • Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, theaters, enz. U mag dit toestel enkel binnenshuis gebruiken met een wisselspanning van maximum 230Vac/50Hz. • Lichteffecten zijn niet ontworpen voor continue werking: regelmatige onderbrekingen doen ze langer meegaan. •... - Page 7 • Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack. • De installatie moet voor het eerste gebruik gekeurd worden door een expert. 5. Gebruik Het toestel kan door tot 4 DMX-kanalen gestuurd worden: KANAAL 1: magenta KANAAL 2: geel KANAAL 3: cyaan...
-
Page 8: Reiniging En Onderhoud
Het DMX-startadres wordt bepaald door de 9 eerste DIP-schakelaars. De codering is binair. DIP-schakelaar 1 is waarde 1, DIP-schakelaar 2 is waarde 2, schakelaar 3 is 4, DIP-schakelaar 4 is waarde 8 enz. Als het startadres bijvoorbeeld 95 moet zijn, zullen de instellingen voor de eerste 9 schakelaars: 111110100 (1 + 2 + 4 + 8 + 16 + 0 + 64 + 0 + 0= 95) zijn. -
Page 9: Prescriptions De Sécurité
VDP150CC4 – ECLAIRAGE ARCHITECTURAL "CITY COLOUR" 4 CANAUX 150W 1. Introduction et caractéristiques Aux résidents de l'Union Européenne Des informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que, si l'appareil est jeté après sa vie, il peut nuire à l'environnement. -
Page 10: Directives Générales
3. Directives générales • Cet appareil est développé pour usage professionnel dans des discothèques, des théâtres, etc. Employez cet appareil à l'intérieur et uniquement avec une source de courant CA de max. 230Vac/50Hz. • Un effet lumineux n’est pas conçu pour une opération continue. Des pauses régulières prolongeront sa vie. •... - Page 11 5. Emploi Votre VDP150CC4 est piloté par 4 canaux DMX: CANAL 1: magenta CANAL 2: jaune CANAL 3: cyan CANAL 4: obturateur/variateur a. Valeurs DMX spécifiées par canal Description à Fonction CANAL 1 variateur magenta > blanc CANAL 2 cyan jaune >...
-
Page 12: Nettoyage Et Entretien
Température boîte max. 160°C Toutes les informations présentées dans ce manuel peuvent être modifiées sans notification préalable. VDP150CC4 – ILUMINACIÓN ARQUITECTÓNICA "CITY COLOUR" DE 4 CANALES 150W 1. Introducción & Características A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. -
Page 13: Instrucciones De Seguridad
¡Gracias por haber comprado la VDP150CC4! Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor. Características: • proyector estático con mezcla de colores CMY • 16.7777.216 combinaciones son posibles •... -
Page 14: Instalación
• Fije el aparato mediante un cable de seguridad (p.ej. VDLSC8). Fije el aparato con tornillos y tuercas de mín. M10 x 25mm y use los agujeros de fijación previstos en la base del aparato. • Familiarícese con el funcionamiento del aparato. Sólo personas cualificadas pueden manejar este aparato. La mayoría de los daños son causados por un uso inadecuado. - Page 15 a. Valores DMX detallados por canal Descripción Función CANAL 1 dimmer magenta > blanco CANAL 2 cian amarillo > blanco CANAL 3 amarillo cian > blanco CANAL 4 magenta cerrado > abierto b. Conexión DMX512 Conecte la salida XLR de su controlador a la entrada XLR de la VDP150CC4 mediante un cable XLR.
-
Page 16: Limpieza Y Mantenimiento
Temperatura de la caja máx. 160°C Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso. VDP150CC4 – "CITY COLOUR" 4-KANAL ARCHITEKTONISCHE BELEUCHTUNG 150W 1. Einführung & Eigenschaften An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. -
Page 17: Allgemeine Richtlinien
Danke für den Kauf des VDP150CC4! Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler. Die VDP150CC4 wird mit dieser Bedienungsanleitung geliefert. Eigenschaften: • statischer Scheinwerfer mit CMY-Farbwechsel •... - Page 18 • Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und extremen Temperaturen (siehe 7. "Technische Daten") ausgesetzt wird. Beachten Sie eine minimale Entfernung von 1m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche. • Machen Sie das Gerät mit einem geeigneten Sicherheitskabel fest (z.B VDLSC8). Wenn Sie das Gerät an einer Stütze über dem Boden befestigen, müssen Sie Schrauben und Muttern von mindestens M10 x 25mm verwenden und sie durch die vorgebohrten Löcher im Bügel des Gerätes führen.
- Page 19 5. Anwendung Das Gerät kann durch bis zu 4 Kanäle gesteuert werden. KANAL 1: magentarot KANAL 2: gelb KANAL 3: zyan KANAL 4: Verschluss/Dimmer a. Detaillierte DMX-Werte pro Kanal Beschreibung Funktion KANAL 1 Dimmer magentarot > weiß KANAL 2 zyan gelb >...
-
Page 20: Wartung & Pflege
Im Fall der 4-Kanal VDP150CC4, werden Sie die Startadresse der ersten Einheit auf 1 einstellen müssen, der zweiten Einheit auf 5 (1 + 4), der dritten Einheit auf 9 (5 + 4), und so weiter. Die DMX-Startadresse wird mit den ersten 9 DIP-Schaltern bestimmt. Die Codierung ist binär: DIP-Schalter 1 hat Wert 1, DIP-Schalter 2 hat ist Wert 2, DIP-Schalter 3 ist Wert 4, DIP-Schalter 4 ist Wert 8 usw.
