Summary of Contents for DRIESCHER-WEGBERG KSP2132

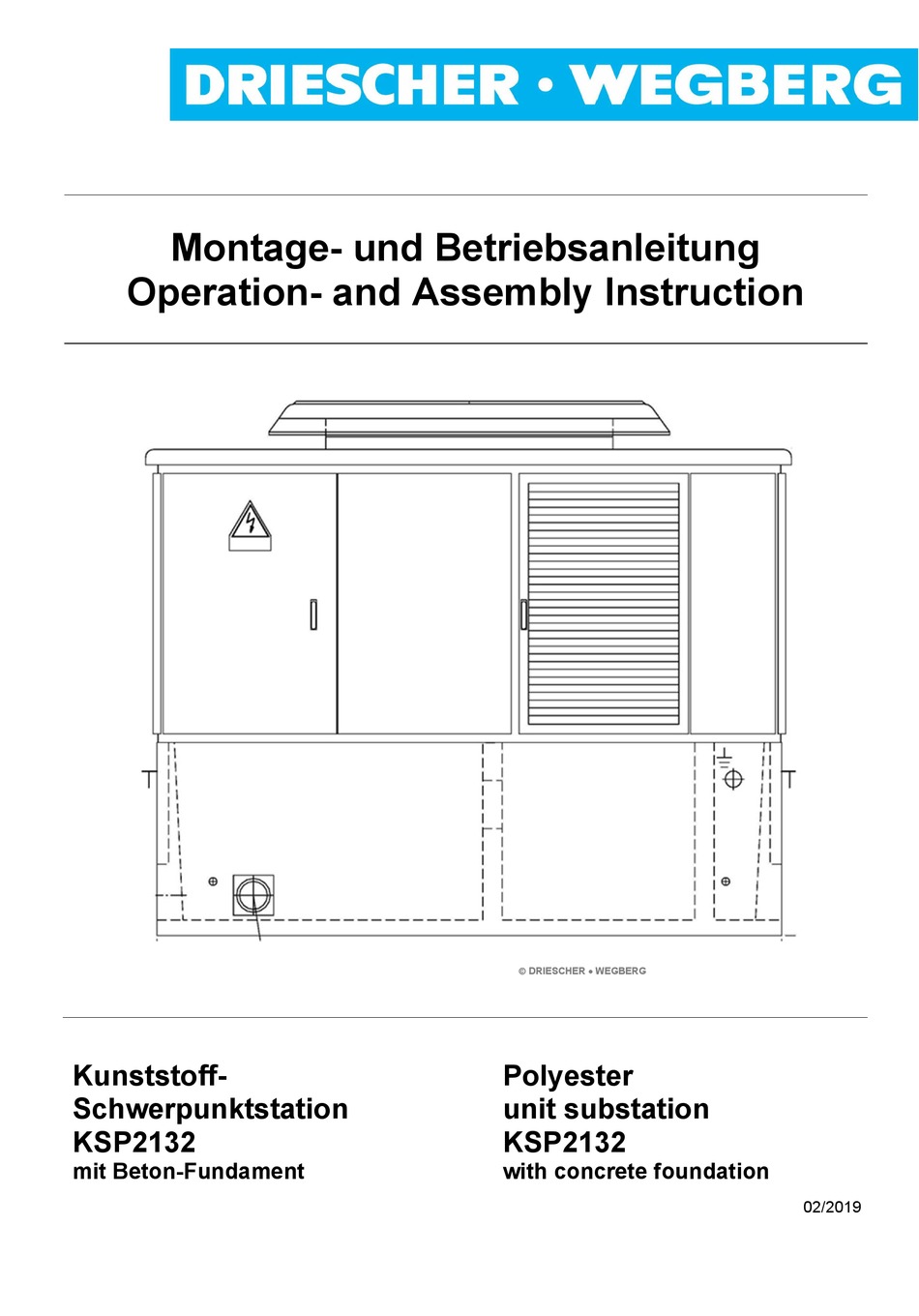

- Page 1 Montage- und Betriebsanleitung Operation- and Assembly Instruction DRIESCHER WEGBERG Kunststoff- Polyester Schwerpunktstation unit substation KSP2132 KSP2132 mit Beton-Fundament with concrete foundation 02/2019...
- Page 2 DRIESCHER WEGBERG Alle Rechte vorbehalten / All rights reserved DRIESCHER WEGBERG 2019 KSP2132...
-
Page 3: Table Of Contents
Change of Medium Voltage Switchgear Einbau oder Wechsel des Transformators Installation or Exchange of Transformer Austausch der NSP-Schaltanlage Change of Low Voltage Switchgear Instandhaltung Servicing Wartung, Inspektion, Instandsetzung Maintenance, Inspection, Repair Entsorgung Waste Disposal Anhang Appendix Betonfundament Abdichtung Sealing of Concrete Foundation KSP2132... -
Page 4: Sicherheitsvorschriften
Accident prevention regulations - Richtlinien und anerkannte Regeln der Technik, Guidelines and recognized rules of technology sowie sämtliche Instruktionen dieser Montage- und As well as all instructions and notes in these Opera- Betriebsanleitung zu beachten! tion and Assembly Instructions! KSP2132... -
Page 5: Allgemeine Information
DRIESCHER WEGBERG Bestimmungsgemäße Verwendung Intended use Die DRIESCHER Kunststoff-Schwerpunktstation Typ The DRIESCHER polyester substation type KSP2132 KSP2132 ist eine fabrikfertige und typgeprüfte is a factory-assembled type tested polyester station Kunststoffstation und entspricht den zum Zeitpunkt and complies with the laws, instructions and stand- der Auslieferung gültigen Gesetzen, Vorschriften und... -
Page 6: Normen Und Vorschriften
1kV and up to 1kV bis einschließlich 52kV and including 52kV VDE 0671 Teil 202 Fabrikfertige Stationen für IEC 62271-202 High voltage / low voltage pre- Hochspannung / Niederspan- fabricated substations nung 26. Bundes-Immissionsschutz-Verordnung Federal Immission Control Ordinance (26. BImSchV) KSP2132... -
Page 7: Haftungsbeschränkungen
Translations are made to the best of knowledge. Liability of any kind shall therefore not be accepted for faults made in the translation even if the operating instruction is translated by us or by a third party. Solely the German text shall prevail. KSP2132... -
Page 8: Beschreibung
Fritz Driescher KG Spezialfabrik für Elektrizitäts- werksbedarf GmbH & Co. werksbedarf GmbH & Co. Industriestraße 2 Industriestraße 2 41844 Wegberg 41844 Wegberg Telefon +49 (0)2434 81-1 Phone +49 (0)2434 81-1 Telefax +49 (0)2434 81-446 +49 (0)2434 81-446 www.driescher-wegberg.de www.driescher-wegberg.de e-mail: service@driescher-wegberg.de e-mail: service@driescher-wegberg.de KSP2132... -
Page 9: Allgemeines
Anleitung weder erweitert noch beschränkt. Allgemeines General The DRIESCHER kiosk substation type KSP2132 is Die DRIESCHER Kunststoff-Schwerpunktstation Typ a factory-assembled and type-tested polyester station KSP2132 ist eine fabrikfertige und typgeprüfte consisting of a medium voltage-, a transformer- and a Kunststoffstation. -
Page 10: Stationsgehäuse
Stationsgehäuse Station housing Das Gehäuse der Kunststoff-Schwerpunktstation The housing of the polyester substation type Typ KSP2132 besteht aus einem verschraubten, KSP2132 consists of a screwed, corrosion-resistant korrosionsbeständigen Aluminiumgerüst, das mit aluminium frame that is covered with glass-fibre glasfaserverstärktem Polyester verkleidet ist. -
Page 11: Mittelspannungs-Schaltanlage
DRIESCHER WEGBERG Mittelspannungs-Schaltanlage Medium Voltage Switchgear Folgende Schaltanlagen Fabrikat Driescher für Be- The following medium voltage switchgear 12-36 kV messungsspannungen 12kV-36kV sind einsetzbar: make Driescher-Wegberg can be installed: -isolierte Lastschaltanlage vom Typ: -insulated switchgear of type: MINEX ® 2/3/4-feldig... -
Page 12: Niederspannungsverteilung
The PEN-rail for the complete earthing of the station on liegt im unteren Bereich des NS-Raumes. Die is situated in the lower area of the LV compartment. Kabelhalterung befindet sich im Fundament. The cable support is located in the foundation. KSP2132... -
Page 13: Technische Daten
DRIESCHER WEGBERG Technische Daten Technical data Abmessungen und Gewichte KSP2132 Dimensions and weights KSP2132 Platzbedarf Space requirements Stellfläche ca. 7,7 m² footprint approx. 7,7 m² Fläche bei geöffneten Türen ca. 22 m² space with opened doors approx. 22 m²... -
Page 14: Transport, Aufstellung Und Montage
Bänder und Seile je nach Schwerpunktlage Adjust ribbons and ropes according to the so einstellen, dass die Station waagerecht centre of gravity, so that the substation hängt! hangs in horizontal position! Vermeiden Sie ruckartige Bewegungen! Avoid sudden movements! KSP2132... -
Page 15: Hebeplan
For this use the lifting loops locat- dazu die an der Fundamentwanne angebrachten ed at the foundation trough. Kranungsösen. DRIESCHER WEGBERG DRIESCHER WEGBERG 1. evtl. Holzzwischenlage 1. possible wood interlayer 2. Trichterseilösen Rd 30 2. funnel rope loops Rd 30 KSP2132... -
Page 16: Bodenaushub
Cable ducts have to be defined at site according to Erfordernissen festgelegt werden the relevant requirements. Grubenlänge: Fundamentlänge + 2600mm Length: length of foundation + 2600mm Grubenbreite: Fundamentbreite + 2600mm Width: width of foundation + 2600mm Grubentiefe: Fundamenttiefe Depth: depth of foundation KSP2132... -
Page 17: Kabelanschluss
Tiefenerder an die Erdungsanlage der Station site the ground rod to the earthing system. anschließen. Inbetriebnahme Setting to work Montagearbeiten prüfen Check assembly works Kontrollieren Sie, ob alle Montagearbeiten ord- Check if all assembly works were made correctly. nungsgemäß durchgeführt wurden. KSP2132... -
Page 18: Austausch Von Stationskomponenten
Heben Sie die Schaltanlage nach oben aus der Lift the old switchgear out of the station via the Station und bauen Sie die neue Schaltanlage in top and install the new switchgear in reverse se- umgekehrter Reihenfolge ein. quence. KSP2132... -
Page 19: Einbau Oder Wechsel Des Transformators
Observe the distances according to VDE 0101! 4. Setzen Sie die Lüftungstür ein und ver- 4. Install the ventilation door and lock same. schließen Sie diese. 5. Attach the roof and screw it. 5. Legen Sie das Dach auf und verschrauben KSP2132... -
Page 20: Austausch Der Nsp-Schaltanlage
Sie die Schaltanlage nach vorne und the front and lift it out of the station via the top. heben diese nach oben aus der Station heraus. Bauen Sie die neue Schaltanlage in umgekehrter Install the new switchgear in reverse order. Reihenfolge ein. KSP2132... -
Page 21: Instandhaltung
For maintenance purpose of MV and LV lage und der Niederspannungsverteilung switchgear please see the relevant manu- beachten Sie bitte die entsprechenden als. Bedienungsanleitungen. Vor der Inbetriebnahme sind einige Probe- Carry out some test operations before schaltungen durchzuführen! commissioning. KSP2132... -
Page 22: Entsorgung
Öl bzw. Gießharz metal Metall Die Entsorgung des Transformators ist The waste disposal of the transformer has umweltgerecht entsprechend den gesetzli- to be performed according to the environ- chen Anforderungen durchzuführen! mental legal standards. KSP2132... -
Page 23: Anhang
Sealing material between foundation and blanking plate watertight against surface water Fugendichtband 1x komplett zwischen Fundament und Station; oberflächenwasserdicht Joint sealing tape 1x completely between foundation and substation; watertight against surface water Kabeldurchführungen Fabr. Hauff; druckwasserdicht Cable glands make Hauff; pressure-water-tight KSP2132...
