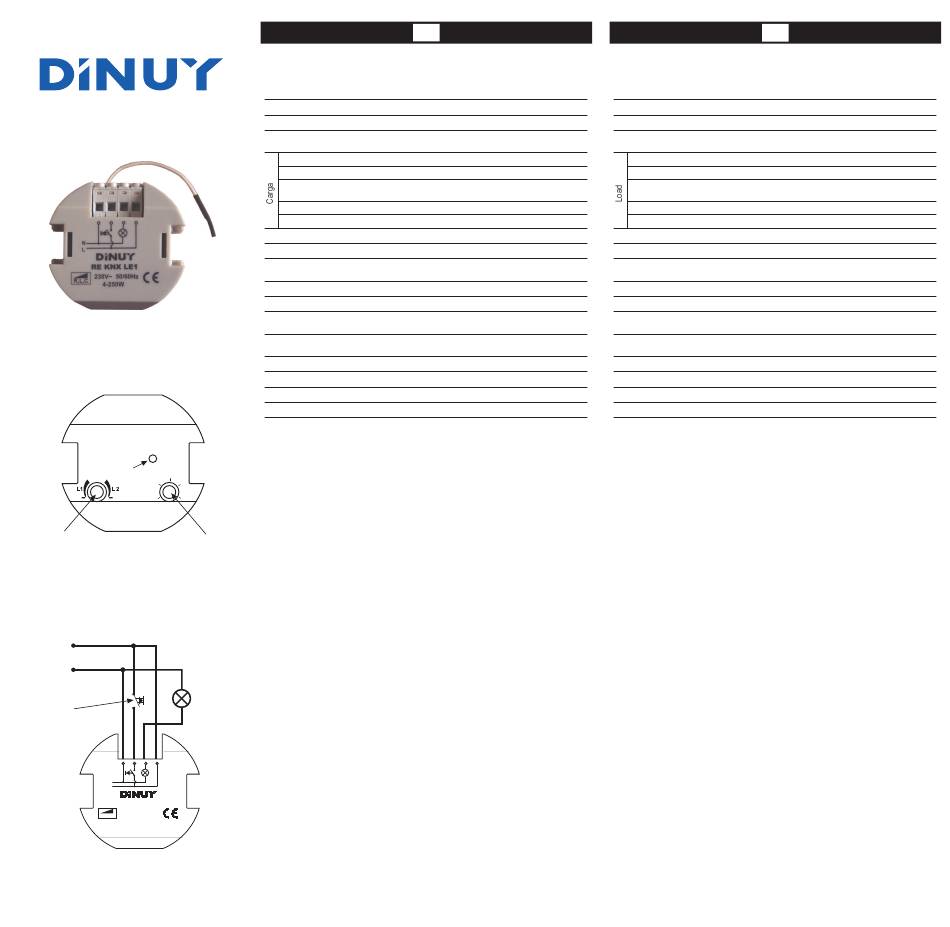

DINUY RE KNX LE1 Manual

RE KNX LE1
PROG.
A
S
+ +
R
E
P EA
C
B
L
230V~ 50Hz
N
D
N
L

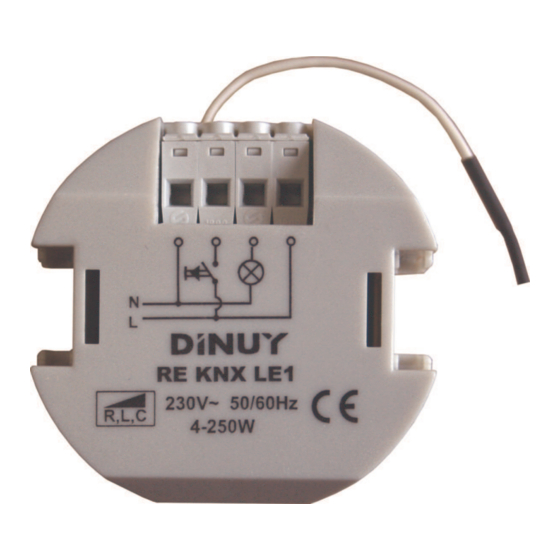

RE KNX LE1
230V~ 50/60Hz
R,L,C
4-250W
E
REGULADOR UNIVERSAL DE 1 CANAL INALÁMBRICO
ESPECIFICACIONES TÉCNICAS
Tensión Alimentación
Consumo Propio
Válido para
L1: Lámparas LED a 230V~
L1: Halógenas 12V~ con transfo ferromagnético
L2: LED a 12V~ con transfo electrónico
L2: Incandescencia y halógenas 230V~
L2: Halógenas a 12V~ con trafo electrónico
Nivel de regulación mínimo
Nº canales
Control
Montaje
Dimensiones
Radio-Frecuencia
Compatible con
Tª Funcionamiento
Tª Almacenamiento
Protección Ambiental
De acuerdo a la Norma
DESCRIPCIÓN
· Se trata de un regulador universal inalámbrico, compatible con el protocolo KNX-RF, para el
control de lámparas de LED regulables, incandescentes y halógenas.
· Tecnología de regulación en corte de fase, a principio (L1) ó a final (L2) de fase en función de la
posición del selector (C) y la naturaleza de la carga conectada.
· Protegido contra cortocircuitos y sobrecargas.
· Control a través de cualquier emisor KNX-RF del mercado: pulsador, mando a distancia...
· Compatible con los emisores DINUY: RC KNX 001, PU KNX 001 y EM KNX 002.
· Posibilidad de control a través de pulsador cableado (D).
· Dispone de la función Memoria (opcional).
CARACTERÍSTICAS
Selector de modos para la programación de enlaces y configuración (B):
- P: programación de un enlace del canal receptor.
- R: funcionamiento normal con función de repetidor.
- S: funcionamiento normal.
- E: borrado de un enlace del canal receptor.
- EA: borrado de todos los enlaces de los canales transmisor y receptor.
Selector de tipo de carga (C) que tiene 2 funciones:
- 1º. Seleccionar el tipo de carga:
. L1: LED a 230V~ y Halógenas 12V~ con transformador ferromagnético.
. L2: LED a 12V~ con transformador electrónico, Incandescencia y Halógenas a 230V~ y
Halógenas a 12V~ con transformador electrónico.
- 2º. Ajustar el nivel mínimo de regulación (- +). Principalmente se utiliza con lámparas LED.
De esta forma se puede evitar que al nivel de regulación mínimo las lámparas den la
impresión de estar apagas o se produzcan parpadeos.
Dispone de tecla de Programación para el enlace con otros dispositivos RF (A).
Es posible conectar un pulsador auxiliar (D) para el control local de la carga: encender, apagar y
regular.
Dispone de 2 canales RF: canal de salida (pulsador cableado) y canal de entrada (del regulador).
INSTALACIÓN
Instale el actuador de acuerdo al esquema de conexión mostrado.
La conexión del pulsador auxiliar (D) es opcional. Dependerá su instalación de si se requiere de
un pulsador de control local de la carga conectada al actuador ó de si se requiere el control
remoto vía RF de otro u otros mecanismos receptores RF asociados.

TECHNICAL DATA

230V~ 50/60Hz Power supply
3VA Power sonsumption
Lámparas LED regulables,
Valid for
Incandescencia y halógenas
4W ~ 100W L1: 230V~ LED lamps
L1: 12V~ Halogens with Inductive transformer
200W
Máximo 5 transformadores de 50W
L2: 12V~ LED lamp with Electronic transformer
y 1 lámpara por trafo
250W L2: Incandescent & 230V~ Halogen lamps
250W L2: 12V~ Halogens with Electronic transformer
Ajustable Minimum brightness level
1 canal de salida Channels
De forma inalámbrica o/y Pulsador
Control
cableado
En caja de registro Mounting
55 x 53 x 34mm Dimensions
Emisión codificada en 868,4MHz
Radio-Frequency
Alcance de 100m (campo abierto)
Sensores KNX-RF: PU KNX 001,
Compatible with
EM KNX 002 y RC KNX 001
0ºC ~ +40ºC Working temperature
-30ºC ~ +70ºC Storage temperature
IP20 según UNE 20234 Protection degree
UNE-EN 60669-2-1 According to the Standard

DESCRIPTION

· It is a wireless universal dimmer compatible with the KNX-RF protocol for the control of
dimmable LED lamps, incandescent and halogen lamps.
· Leading (L1) or Trailing (L2) edge dimming technology, depending on the position of the
selector switch (C) and the load.
· Protected against overloads and shortcircuits.
· Control by any RF-KNX sensor: pushbutton, remote control...
· Compatible with DINUY’s sensors: RC KNX 001, PU KNX 001 and EM KNX 002.
· Possibility of control through wired pushbutton (D).
· Incorporates the Momory functional (optional).

CHARACTERISTICS

Working mode selector switch for the setting-up and commissioning (A):
- P: link programming.
- R: standard operation with repeater function.
- S: standard operation.
- E: one link deletion from the receiver channel.
- EA: all links deletion from the receiver and transmitter channels.
Load type selector switch (C). It has 2 functions:
- 1º. Select the load type:
· L1: 230V~ LED lamps and 12V~ halogen lamps with ferromagnetic transformer.
· L2: 12V~ LED lamps with electronic transformer, Incandescent & Halogen lamps and
- 2º. Select the minimum lighting level (- +). It is useful with LED lamps. It avoids undesirable
effects (e.g.: blinks) when the LED lamps are dimmed at low level.
It has a Programming key (A) for linking other RF devices.
It is possible to wire an auxiliary pushbutton (D) for the local control of the load: switch on/off and
dimming. Lighting pushbuttons are not alowed.
Two RF channels: output channel (wired pushbutton) and input channel (of the dimmer).

INSTALLATION

Install the actuator according to the shown wiring diagram.
The connection of an auxiliary pushbutton (D) is optional. It depends if the installation requires a
local control pushbutton on the load connected to the actuator or if requires a remote control from
one or more other linked RF receivers.
GB
1 - CHANNEL UNIVERSAL WIRELESS DIMMER
230V~ 50/60Hz
3VA
Dimmable LED lamps,
Incandescent & halogen lamps
4W ~ 100W
200W
Up to 5 transformers of 50W
& 1 lamp/trafo
250W
250W
Adjustable
1 output channel
Wireless (KNX-RF) or
by a Wired Pushbutton
Junction box
55 x 53 x 34mm
Codified trnasmission in 868,4MHz
Range up to 100m (in the free field)
KNX-RF sensors: PU KNX 001,
EM KNX 002 & RC KNX 001
0ºC ~ +40ºC
-30ºC ~ +70ºC
IP20 according to UNE 20234
EN 60669-2-1
12V~ Halogen lamps with electronic transformer.
