TM RQ70 MOTOR
TM R70/ TM Q70 MOTOR
TM Q70 MOTOR
Montageanleitung
Händler-Set TM R70/ TM Q70 Motor
Mounting Instruction
Dealer package TM R70/ TM Q70 motor
Achtung:
Spezialtrockenführung nicht schmieren oder mit Lösungsmittel reinigen.
Attention: special dry guiding do not grease or clean with solvents.

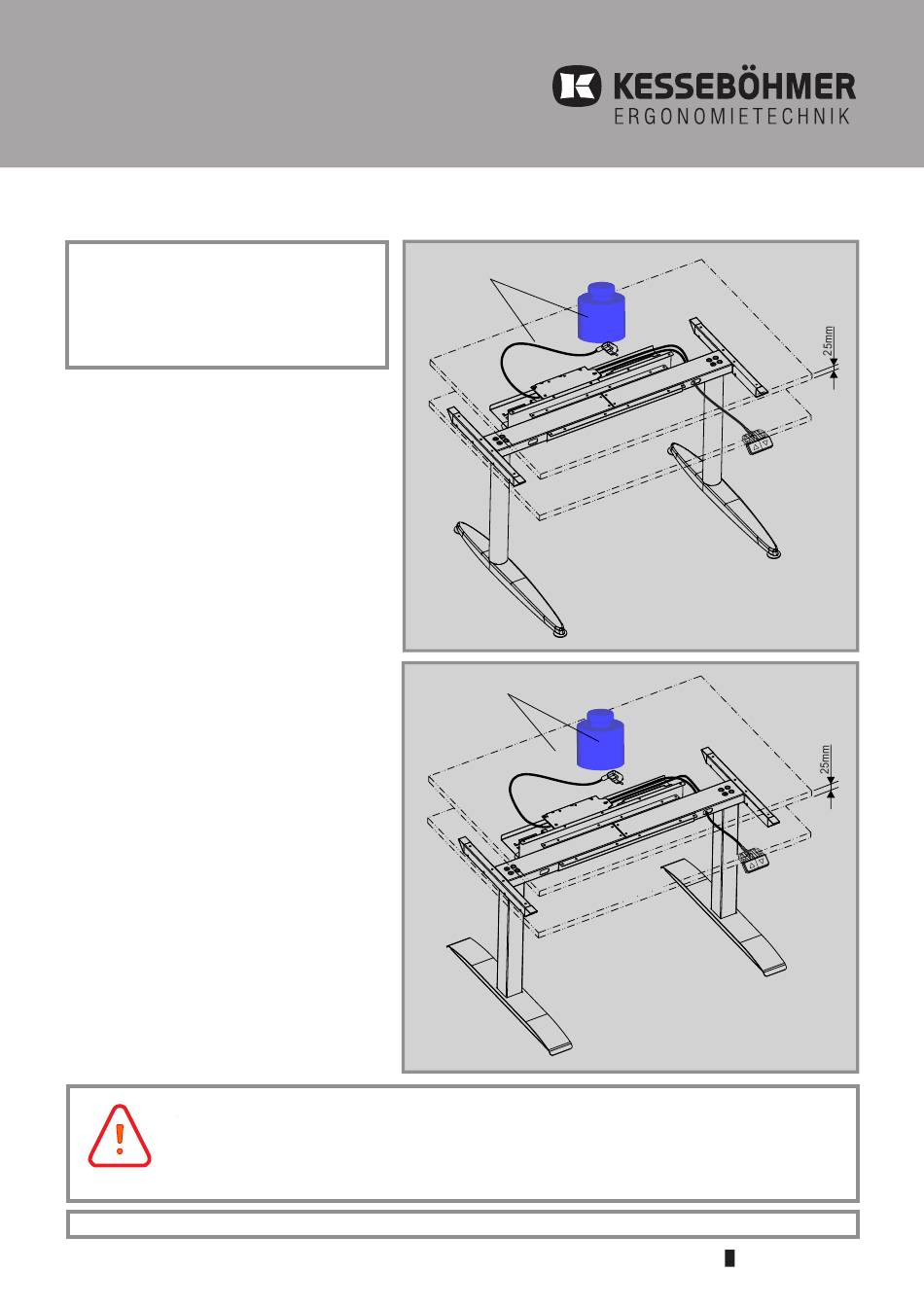

Maximalgewicht 100kg inkl. Aufbau über Säulen (variabler Plattenrahmen, Tischplatte etc.). Die Umbauung des Systems, egal in welcher Art und
Weise geartet, ist nicht gestattet. Montagematerial für Tischplattenstärke + 25mm.
Attention: maximum weight 100kg incl. construction above the columns (tabletop frame variable, table top etc.). Alteration of the system in any form is
not permitted. Mounting material for table thickness + 25mm.
Technische Änderungen vorbehalten; Subject to change without notice
KESSEBÖHMER
873343216 0000
max. 100kg
17.02.2016
max. 100kg
1
2 3 4
5 6 7 8 9 10
11 12
