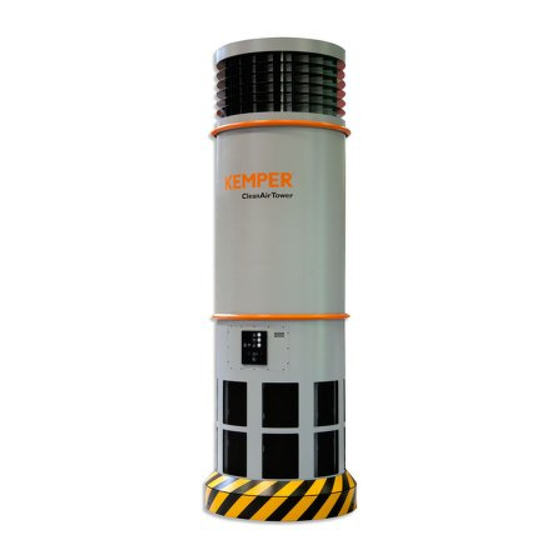

CleanAirTower
DE – Betriebsanleitung (Original)
EN – Operating Manual
FR – Notice d´utilisation
NL – Handleiding
ES – Instrucciones de servicio
PT – Manual de operação
IT – Manuale d´uso
CS – Návod k použití
PL – Instrukcja obsługi
РУ – Руководство по эксплуатации
HU – Üzemeltetési útmutató
SL – Navodila za uporabo
Advertisement
Chapters
Table of Contents
Troubleshooting
Related Manuals for Kemper CleanAirTower
Summary of Contents for Kemper CleanAirTower

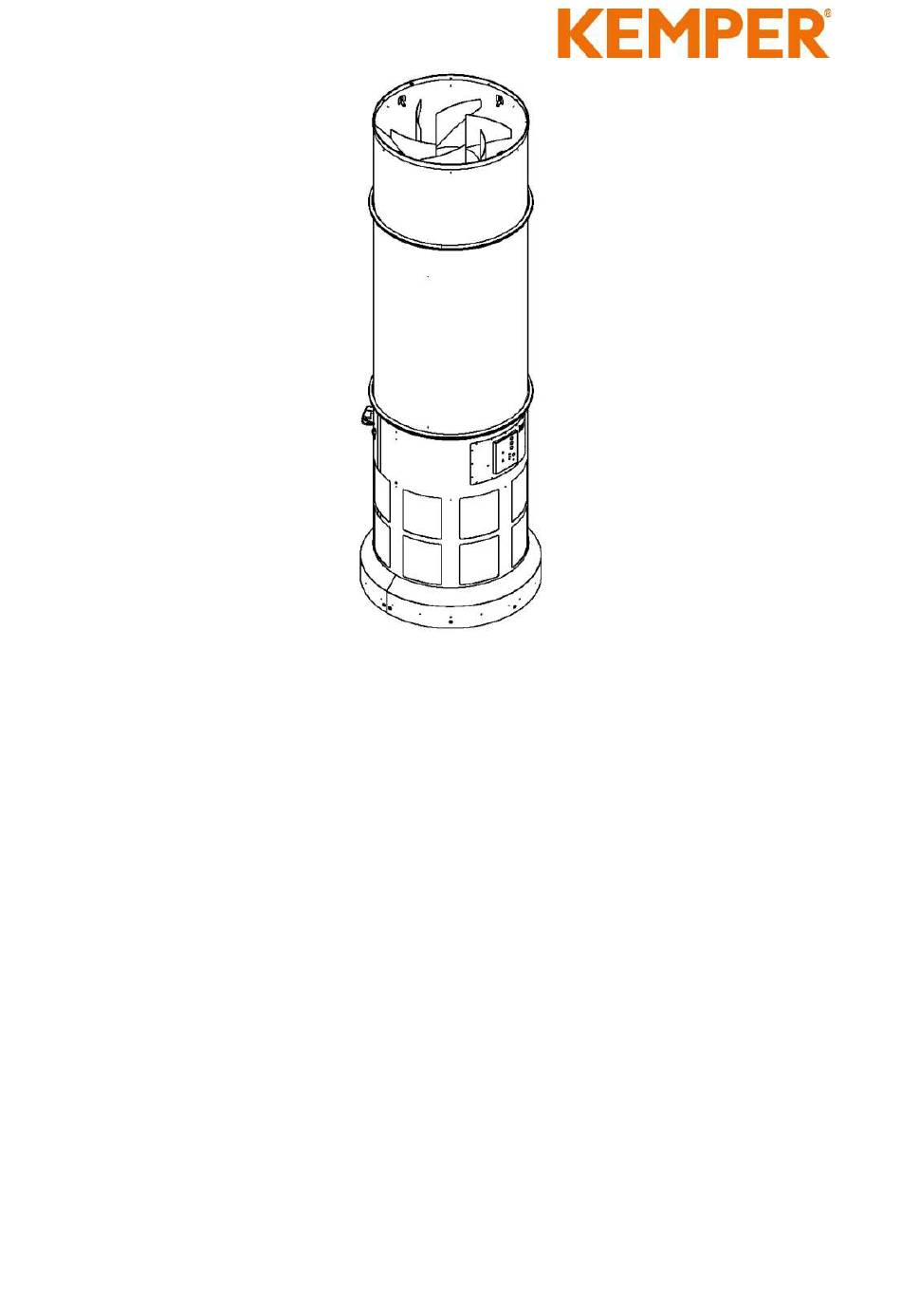

- Page 1 CleanAirTower DE – Betriebsanleitung (Original) EN – Operating Manual FR – Notice d´utilisation NL – Handleiding ES – Instrucciones de servicio PT – Manual de operação IT – Manuale d´uso CS – Návod k použití PL – Instrukcja obsługi РУ – Руководство по эксплуатации...
- Page 2 Typenschild einkleben...
- Page 3 DE – Betriebsanleitung (Original) .............. - 4 - EN – Operating Manual ................- 46 - FR – Notice d´utilisation ................- 86 - NL – Handleiding ..................- 129 - ES – Instrucciones de servicio ..............- 171 - PT –...
-
Page 4: Table Of Contents
DE – Betriebsanleitung (Original) Deutsc h 1 Allgemeines .................... - 6 - 1.1 Einleitung ....................... - 6 - 1.2 Hinweise auf Urheber- und Schutzrechte ............- 6 - 1.3 Hinweise für den Betreiber ................... - 6 - 2 Sicherheit ....................- 8 - 2.1 Allgemeines ...................... - Page 5 7.2.3 Visuelle Kontrolle des Produkts ..............- 37 - 7.2.4 Prüfung Druckluftbehälter mit Druckluftsicherheitsventil ......- 38 - 7.3 Störungsbeseitigung ................... - 39 - 7.4 Notfallmaßnahmen ..................... - 39 - 8 Entsorgung ................... - 41 - 8.1 Kunststoffe ......................- 41 - 8.2 Metalle ........................
-
Page 6: Allgemeines
1.2 Hinweise auf Urheber- und Schutzrechte Diese Betriebsanleitung ist vertraulich zu behandeln. Sie soll nur befugten Personen zugänglich gemacht werden. Sie darf Dritten nur mit schriftlicher Zustimmung der KEMPER GmbH, im Folgenden Hersteller genannt, überlassen werden. Alle Unterlagen sind im Sinne des Urheberrechtsgesetzes geschützt. Die Weitergabe und Vervielfältigung von Unterlagen, auch auszugsweise, sowie eine Verwertung und... - Page 7 Der Betreiber darf ohne Genehmigung des Herstellers keine Veränderungen, An- und Umbauten am Produkt vornehmen, die die Sicherheit beeinträchtigen können! Zur Verwendung kommende Ersatzteile müssen den von dem Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist bei Originalersatzteilen immer gewährleistet. Es ist nur geschultes oder unterwiesenes Personal für die Bedienung, Wartung und den Transport des Produkts einzusetzen.
-
Page 8: Sicherheit
2 Sicherheit 2.1 Allgemeines Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln entwickelt und gebaut. Beim Betrieb des Produkts können technische Gefahren für den Bediener bzw. Beeinträchtigungen des Produkts sowie anderer Sachwerte entstehen, wenn es: •... -
Page 9: Vom Betreiber Anzubringende Kennzeichnungen Und Schilder
2.3 Vom Betreiber anzubringende Kennzeichnungen und Schilder Der Betreiber ist verpflichtet, gegebenenfalls weitere Kennzeichnungen und Schilder am Produkt und in seinem Umfeld herum anzubringen. Solche Kennzeichnungen und Schilder können sich z. B. auf die Vorschrift zum Tragen von persönlicher Schutzausrüstung beziehen. 2.4 Sicherheitshinweise für das Bedienpersonal Vor dem Gebrauch ist der Benutzer des Produkts durch Information, Anweisung und Schulung über die Handhabung des Produkts sowie die zur Verwendung kommenden... -
Page 10: Sicherheitshinweise Zur Instandhaltung Und Störungsbeseitigung
2.5 Sicherheitshinweise zur Instandhaltung und Störungsbeseitigung Service- und Wartungstüren müssen jederzeit frei zugänglich sein. Rüst-, Wartungs- und Instandsetzungsarbeiten sowie Fehlersuchen dürfen nur bei abgeschaltetem Produkt durchgeführt werden. Bei Wartungs- und Instandsetzungsarbeiten gelöste Schraubverbindungen stets festziehen! Sofern vorgeschrieben, die dafür vorgesehenen Schrauben mit einem Drehmomentschlüssel festziehen. - Page 11 GEFAHR Die Arbeiten an der elektrischen Ausrüstung des Produkts dürfen nur von einer Elektrofachkraft oder von unterwiesenem Personal unter Leitung und Aufsicht einer Elektrofachkraft gemäß den elektronischen Regeln vorgenommen werden! Vor dem Öffnen des Produkts den Netzstecker, falls vorhanden, ziehen und es somit vor unbeabsichtigtem Wiedereinschalten sichern.
- Page 12 VORSICHT Das Produkt kann Lärm produzieren, genaue Angaben sind den technischen Daten zu entnehmen. In Verbindung mit anderen Maschinen und/oder durch die örtlichen Gegebenheiten kann ein höherer Schalldruckpegel am Einsatzort des Produkts entstehen. In diesem Fall ist der Betreiber verpflichtet, das Bedienpersonal mit der entsprechenden Schutzausrüstung auszustatten.
- Page 13 GEFAHR Schwebende Lasten – Transport Kranösen Kippende oder herabfallende Lasten führen zu schweren bis zu tödlichen Verletzungen. • Das fertigmontierte Produkt darf nicht als gesamte Einheit an den Kranösen transportiert werden! (Kranösen können ausreißen!) • Die Komponenten müssen einzeln zurückgebaut werden. Im Anschluss können diese dann wieder am neuen Bestimmungsort zusammengesetzt werden.
-
Page 14: Produktangaben
3 Produktangaben 3.1 Funktionsbeschreibung Das Produkt ist geeignet um die Raumluft abzusaugen, zu filtern und die Reinluft entsprechend dem Raum zurückzuführen. Ihr Einsatzbereich sind Produktions- und Lagerhallen, in denen die Raumluft von partikelförmigen Verschmutzungen wie Rauchen und Stäuben befreit werden soll. Die Raumluft wird vom oberen Teil des Produkts angesaugt. -
Page 15: Bestimmungsgemäße Verwendung
Pos. Bezeichnung Pos. Bezeichnung Kranösen Bedienblende Ansaugteil Wartungsöffnung Spannring Staubsammelbehälter Filterteil Spannungsversorgung Ventilatorteil Kondensatablassventil Ausblasöffnungen (Reinluft) Druckluftanschluss Anfahrschutz Tab. 2: Positionen am Produkt 3.2 Bestimmungsgemäße Verwendung Das Produkt ist geeignet um die Luft in einem geschlossenen Raum abzusaugen, zu filtern und die Reinluft entsprechend dem Raum zurückzuführen. -
Page 16: Vernünftigerweise Vorhersehbare Fehlanwendung
3.3 Vernünftigerweise vorhersehbare Fehlanwendung Mit dem Produkt sind bei Einhaltung der bestimmungsgemäßen Verwendung keine vernünftigerweise vorhersehbaren Fehlanwendungen möglich, die zu gefährlichen Situationen mit Personenschäden führen könnten. Der Betrieb des Produkts in Industriebereichen, in denen Anforderungen zum Explosionsschutz zu erfüllen sind, ist nicht erlaubt. Weiterhin ist der Betrieb untersagt für: 1. - Page 17 WARNUNG Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich – Atemschutz der Klasse FFP2 oder hochwertiger tragen. Hautkontakt mit Stäuben etc. kann bei empfindlichen Personen zu Hautreizungen führen – Schutzkleidung tragen. Durch Undichtigkeiten am Filterteil und Verbindungsleitungen können Stäube in die Umgebung gelangen.
-
Page 18: Transport Und Lagerung
4 Transport und Lagerung 4.1 Transport GEFAHR Lebensgefährliche Quetschungen beim Verladen und Transport des Produkts möglich! Durch unsachgemäßes Heben und Transportieren kann die gegebenenfalls vorhandene Palette mit dem Produkt kippen und herabstürzen! • Niemals unter schwebenden Lasten aufhalten! Für den Transport der gegebenenfalls vorhandenen Palette mit dem Produkt eignet sich ein Hubwagen oder Gabelstapler. - Page 19 GEFAHR • Lebensgefährliche Quetschungen beim Heben und Transportieren der einzelnen Komponenten des Produkts! Durch unsachgemäße Montage können Bauteile herabstürzen. • Durch unsachgemäßes Heben und Transportieren können die Komponenten des Produkts kippen und herabstürzen. • Die Komponenten des Produkts dürfen nur mit einem geeigneten Anschlagmittel gehoben und transportiert werden.
- Page 20 Abb. 3: Hinweise Hebevorgang • Bei der Auswahl der Schäkel unbedingt auf eine ausreichende Tragkraft eines jeden einzelnen Schäkels achten! 1502828-01 - 20 -...
-
Page 21: Montage
5 Montage HINWEIS Der Betreiber des Produkts darf mit der selbstständigen Montage des Produkts nur Personen beauftragen, die mit dieser Aufgabe vertraut sind. Für die Montage des Produkts werden mindestens zwei Mitarbeiter benötigt. 5.1 Montage des Produkts Das zusammengesetzte Produkt besteht aus drei einzelnen Komponenten, die als Verpackungseinheit auf zwei Paletten geliefert werden. - Page 22 Palette A Palette B Pos. Bezeichnung Pos. Bezeichnung Ansaugteil Filterteil Ventilatorteil Transportadapter Anfahrschutz Spannring Spannring Transportlaschen Palette Palette Tab. 3: Positionen am Produkt HINWEIS Eine geeignete Strom- und Druckluftversorgung muss am Aufstellort vorhanden sein. 1. Die Verpackungsfolie sowie die Spannbänder und Holzpaletten von den einzelnen Verpackungseinheiten entfernen.
- Page 23 Abb. 6: Ventilatorteil positionieren 3. Das Ventilatorteil (Pos. 3) mittels geeignetem Tragegeschirr, das im Innenbereich des Ventilatorteils (Pos. 7) angebracht wird, von der Palette (Pos. 8) heben und am Montageort abstellen. Abb. 7: 4. Den Anfahrschutz (Pos. 4) entfernen, indem rundum die Schrauben gelöst werden. Anschließend kann dieser nach außen abgenommen werden.
- Page 24 6. Die abgenommenen Teile des Anfahrschutzes (Pos. 4) wieder an das Ventilatorteil (Pos. 3) anschrauben. Abb. 8: Filterteil vom Transportadapter heben 7. Den Spannring (Pos. 6) der das Filterteil (Pos. 2) mit dem Transportadapter (Pos. 5) verbindet lösen. Das Filterteil (Pos. 2) an den Kranösen (Pos. 7) anheben. Abb.
- Page 25 8. Das Filterteil (Pos.2) auf den am Boden verankerten Ventilatorteil (Pos.3) aufsetzen und mit dem Spannring (Pos. 6) fixieren. Dabei auf den richtigen Sitz der im Spannring (Pos. 6) eingesetzten Dichtung achten. Abb. 10: Ansaugteil mit Filterteil verbinden 9. Das Ansaugteil (Pos.1) auf das Filterteil (Pos. 2) setzen und mit dem Spannring (Pos. 6) fixieren.
- Page 26 Abb. 11: Staubrutsche mit Einfüllstutzen verbinden Pos. Bezeichnung Pos. Bezeichnung Wartungsdeckel Einfüllstutzen Staubsammelbehälter Staubrutsche Staubsammelbehälter Schlauch NW 60 Tab. 4: Positionen am Produkt 10. Den Wartungsdeckel (Pos. 1) entfernen. Dabei darauf achten, dass das angebrachte Erdungskabel nicht beschädigt wird. 11. Die Staubrutsche (Pos. 2) mit dem Einfüllstützen (Pos. 4) verbinden. Dazu den Schlauch (Pos.
- Page 27 Abb. 12: Anschluss Magnetventil + Motorrüttler Pos. Bezeichnung Pos. Bezeichnung Anschlussklemme Gewindebolzen für Erdungskabel Anschlussklemme Anschlussbuchse Motorrüttler Anschlussklemme Tab. 5: Anschluss Magnetventil + Motorrüttler 12. Die Stecker (M12) der drei Magnetventilkabel auf die Klemmen (Pos. 6, 7 und 8) des Anschlussblocks anschließen.
- Page 28 Abb. 13: Druckluft, Entwässerung- und Differenzdruckleitung Pos. Bezeichnung Pos. Bezeichnung Steckanschluss Entwässerung Differenzdruckleitung (D = 6 mm) Steckanschluss Druckluft CEE-Anschlussstecker Tab. 6: Positionen am Produkt 15. Die Entwässerungsleitung (weiß, D = 8mm) an den Steckanschluss (Pos. 11) anschließen. 16. Die Druckluftversorgungsleitung (blau, D = 8 mm) an den Steckanschluss (Pos. 12) anschließen.
- Page 29 Abb. 14: Anschlusspaneele Pos. Bezeichnung Pos. Bezeichnung CEE Anschlussstecker Druckluftanschluss Kondensatablassventil Tab. 7: Anschlusspaneele 19. Den Druckluftanschluss (Pos. 16) mit dem bauseitigen Druckluftnetz verbinden. 20. Das Produkt (Pos. 14) mit einen geeigneten CEE-Anschlussstecker mit dem bauseitigen Stromnetz verbinden. Hierbei auf die korrekte Absicherung der Zuleitung achten. Siehe auch Angaben und Hinweise im Schaltplan/ Typenschild.
-
Page 30: Benutzung
6 Benutzung Jede Person, die sich mit Benutzung, Wartung und Reparatur des Produkts befasst, muss diese Betriebsanleitung sowie die Anleitungen etwaiger Anbau- und Zubehörprodukte, gründlich gelesen und verstanden haben. 6.1 Qualifikation des Bedienpersonals Der Betreiber des Produkts darf mit der selbstständigen Anwendung des Produkts nur Personen beauftragen, die mit dieser Aufgabe vertraut sind. - Page 31 Pos. Bezeichnung Hinweis Gerätetaster mit Betriebsleuchte I/0 - Taster Signalleuchte Servicetaster Nur für Servicemitarbeiter Messanschluss „Differenzdruck“ Nur für Servicemitarbeiter Servicebuchse Nur für Servicemitarbeiter Messanschluss „Differenzdruck“ Nur für Servicemitarbeiter Signalhupe Externe Anschlüsse Optional Tab. 8: Bedienelemente • Taster I/ 0 (Pos. 1) An diesem Taster wird das Produkt ein- und ausgeschaltet.
-
Page 32: Cloud-Anbindung - Einstellungen Und Abfragen
Einige Produkte verfügen über eine Cloudanbindung, worüber die Produktsoftware auf den aktuellsten Stand gehalten werden kann. Des Weiteren können Betriebsparameter des Produkts abgefragt und in Echtzeit verfolgt werden. Einstellungen und Abfragen erfolgen über die Cloud: www.kemperconnect.de Siehe dazu den beiliegenden KEMPER-Quick-Start-Guide. 1502828-01 - 32 -... -
Page 33: Inbetriebnahme
HINWEIS Voraussetzung Mobilfunkstandard Das Produkt verwendet einen Mobilfunkstandard der Weltweit betrieben werden kann. Voraussetzung ist ein anliegendes Mobilfunknetz, Funkstandard 2G, 3G/Global. 6.4 Inbetriebnahme 1. Das Produkt nun an dem Ein/Aus-Taster einschalten. 2. Der Ventilator startet und der grüne Leuchtring um den Geräteschalter signalisiert den störungsfreien Betrieb des Produkts. -
Page 34: Instandhaltung
7 Instandhaltung Die in diesem Kapitel beschriebenen Anweisungen sind als Mindestanforderungen zu verstehen. Je nach Betriebsbedingungen können weitere Anweisungen erforderlich werden, um das Produkt in einem optimalen Zustand zu halten. Die in diesem Kapitel beschriebenen Wartungs- und Instandsetzungsarbeiten dürfen nur von speziell geschultem Instandsetzungspersonal des Betreibers durchgeführt werden. -
Page 35: Wechsel Des Staubsammelbehälters
Die Pflege/Wartung des Produkts beschränkt sich im Wesentlichen auf die visuelle Kontrolle auf Beschädigungen und Undichtigkeiten sowie das Reinigen der äußeren Oberflächen. WARNUNG Hautkontakt mit Stäuben etc. kann bei empfindlichen Personen zu Hautreizungen führen. Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um den Kontakt und das Einatmen der Stäube zu vermeiden sollten Einweghandschuhe und Einwegstaubmasken der Klasse FFP2 oder hochwertiger verwendet werden. - Page 36 Abb. 16: Wechsel des Staubsammelbehälters Pos. Bezeichnung Pos. Bezeichnung Staubsammelbehälter Magnethalterung Dichtung Aufkleber zum verschließen des Staubsammelbehälters Tab. 9: Wechsel des Staubsammelbehälters Dabei wie folgt vorgehen: 1. Das Produkt am Ein/Aus- Taster ausschalten, dabei solange warten, bis beim Ein/ Aus- Taster das blinken des Leuchtringes vollständig erlischt.
-
Page 37: Ablassen Des Kondensates Aus Dem Druckluftbehälter
7. Das Produkt mit dem Stromnetz verbinden und mittels Ein/Aus Taster wieder in Betrieb nehmen. Siehe auch Kapitel „Inbetriebnahme“. 7.2.2 Ablassen des Kondensates aus dem Druckluftbehälter Entsprechend der Nutzung, jedoch mindestens einmal monatlich, muss das sich bildende Kondensat aus den Druckluftbehältern abgelassen werden. Abb. -
Page 38: Prüfung Druckluftbehälter Mit Druckluftsicherheitsventil
• Die ordnungsgemäße Einstellung des Druckluftreglers prüfen. Der Druckregler befindet sich im Ventilatorteil hinter dem Wartungsblech. Abb. 18: Einstellen des Druckluftreglers Dabei wie folgt vorgehen: 1. Das Produkt am Ein/Aus- Taster ausschalten, dabei solange warten, bis beim Ein/ Aus- Taster das blinken des Leuchtringes vollständig erlischt. 2. -
Page 39: Störungsbeseitigung
7.3 Störungsbeseitigung Störung Ursache Hinweis Grüner Leuchtring um den Keine Spannungsversorgung Ein/Aus-Taster leuchtet nicht Spannungsversorgung durch Elektrofachkraft vorhanden prüfen lassen Produkt startet nicht Keine Spannungsversorgung Spannungsversorgung durch Elektrofachkraft vorhanden prüfen lassen Gelbe Signalleuchte blinkt in Produkt-Wartung ist fällig Hersteller-Service regelmäßigen Abstand kontaktieren Gelbe Signalleuchte blinkt 2 x Der Frequenzumrichter hat... - Page 40 1. Das Produkt möglichst durch Ziehen des Netzsteckers von der Stromversorgung trennen. 2. Wenn vorhanden, Druckluftzufuhr trennen. 3. Brandherd mit einem handelsüblichen Pulverlöscher bekämpfen. 4. Gegebenenfalls örtliche Feuerwehr benachrichtigen. WARNUNG Bei Produkten mit Wartungstür, die Wartungstür nicht öffnen. Stichflammenbildung! Im Brandfall das Produkt unter keinen Umständen ohne geeignete Schutzhandschuhe berühren.
-
Page 41: Entsorgung
8 Entsorgung WARNUNG Hautkontakt mit Schweißrauch etc. kann bei empfindlichen Personen zu Hautreizungen führen! Demontagearbeiten am Produkt dürfen nur von geschultem und autorisiertem Fachpersonal unter Beachtung der Sicherheitshinweise und der geltenden Unfallverhütungsvorschriften durchgeführt werden! Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um Kontakt und das Einatmen von Stäuben zu vermeiden, verwenden Sie Schutzkleidung, Handschuhe und ein Gebläseatemschutzsystem! Die Freisetzung von gefährlichen Stäuben ist bei Demontagearbeiten zu vermeiden,... -
Page 42: Anhang
9 Anhang 9.1 EG-Konformitätserklärung Bezeichnung: Raumlüftungssystem Baureihe: CleanAirTower Typ: 390610, 390620 (gegebenenfalls abweichende Artikel-Nummern bei anderer Produkt -Variante.) Maschinen-ID: Siehe Typenschild im vorderen Bereich dieser Betriebsanleitung Das Produkt ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den EG-Richtlinien 2006/42/EG - Maschinenrichtlinie 2014/53/EU - Funkanlagenrichtlinie 2014/30/EU - Richtlinie zur Elektromagnetischen Verträglichkeit... -
Page 43: Technische Daten
9.2 Technische Daten Benennung 390610, 390620 Filter Filterstufen Filterverfahren Abreinigungsfilter Abreinigungsverfahren Rotationsdüse Filterfläche [m²] Anzahl der Filterelemente Filterfläche Gesamt [m²] Filtertyp Filterpatrone Filtermaterial ePTFE-Membran Abscheidegrad [≥ %] 99,9 Schweißrauchklasse Filterklasse/ Staubklasse Grunddaten Absaugleistung [m³/h] 6.000 Unterdruck [Pa] 2.300 Motorleistung [kW] Anschlussspannung/Nennstrom/Schutzart/ siehe Typenschild ISO-Klasse... -
Page 44: Maßblatt
9.3 Maßblatt Abb. 19: Maßblatt Symbol Abmessung Symbol Abmessung 1.172 mm 3.622 mm 1.469 mm 1.500 mm 654 mm 1.013 mm Tab. 12: Maßtabelle 1502828-01 - 44 -... -
Page 45: Ersatzteile Und Zubehör
9.4 Ersatzteile und Zubehör Bezeichnung Artikel-Nr. Entsorgungsbehälter (3 Stück) 1490717 1 x Hauptfilter 20 m² 1090447 (3 Stück werden benötigt) Tab. 13: Ersatzteile 1502828-01 - 45 -... - Page 46 EN – Operating Manual Englisc h 1 General ....................- 48 - 1.1 Introduction ......................- 48 - 1.2 References to copyright and industrial property rights ........- 48 - 1.3 Notes for the operating company ..............- 48 - 2 Safety .....................
- Page 47 7.2.3 Visual inspection of the product ..............- 77 - 7.2.4 Checking the compressed air container with compressed air safety valve . - 78 - 7.3 Troubleshooting ....................- 79 - 7.4 Emergency measures ................... - 80 - 8 Disposal ....................- 81 - 8.1 Plastics ........................
-
Page 48: General
These Operating Instructions should be kept confidential. They should be made accessible only to authorised persons. They may be passed on to third parties only with the written consent from KEMPER GmbH, referred to as manufacturer in the following. All documents are protected under the Copyright Act. The reproduction and distribution of documents, including excerpts, as well as re-use and passing on of their contents is not permitted. - Page 49 used must comply with the manufacturer’s specified technical requirements. This is always the case with original replacement parts. Only use trained and instructed staff for the operation, maintenance, repair and transport of the product. Clearly define for staff who is responsible for operation, maintenance and transport.
-
Page 50: Safety
2 Safety 2.1 General information The product is designed and built according to state-of-the-art technology and the recognised safety rules and regulations. When operating the product, technical hazards for the operator or impairment of the product as well as other property may occur, if: •... -
Page 51: Markings And Signs To Be Affixed By The Operating Company
2.3 Markings and signs to be affixed by the operating company The operating company is obliged to post further notes and signs on the product and its surrounding area if necessary. Such markings and signs might be related, for example, to the requirement for wearing personal protective equipment. -
Page 52: Notes Regarding Special Types Of Hazard
Setting up, maintenance and repair work and troubleshooting must only be performed when the product is switched off. Always tighten bolt connections that have been loosened during repair work. If specified, tighten the relevant bolts with a torque wrench. In particular, protect connections and screw connections from dirt or care products at the beginning of maintenance/repair/care The time frames for periodic testing/inspections stipulated or specified in the operating instructions must be observed. - Page 53 Note on connection to the mains supply for products with extraction capacity control DANGER Danger of electric voltage! Products with extraction power control (frequency inverters) are intended for protection by line protection fuses. If the product is operated on a mains supply with a residual current circuit breaker (RCCB) connected upstream, the following must be observed.
- Page 54 DANGER Suspended loads Tipping or falling loads lead to severe to fatal injuries. • Never step under suspended loads. • Always remain outside the danger zone. • Observe the total weight, attachment points and centre of gravity of the load. •...
-
Page 55: Product Information
3 Product information 3.1 Functional Description The product is suitable for extracting and filtering the room air and, according to the room, returning the clean air. It is designed for use in production halls and warehouses, in which the air in the room must be free from particulate contamination such as smoke and dust. -
Page 56: Intended Use
Pos. Designation Pos. Designation Crane lugs Control panel Suction component Maintenance opening Clamping ring Dust collection container Filter component Voltage supply Fan component Condensate drain valve Exhaust vents (clean air) Compressed air connection Start-up protection Tab. 15: Positions on the product 3.2 Intended use The product is suitable for extracting and filtering the air in a closed room and, according to the room, returning the clean air. -
Page 57: Reasonably Foreseeable Misuse
3.3 Reasonably foreseeable misuse No reasonable, foreseeable misuse is possible that could lead to dangerous situations with personal injury when working with the product whilst adhering to its intended use. The operation of the product in industrial areas that do not comply with the requirements for explosion protection is not permissible. - Page 58 Skin contact with dust, etc. can cause skin irritation in sensitive persons – wear protective clothing. Dust can escape into the environment through leaks in the filter section and connecting pipes. Eliminate leaks immediately and clean the contaminated area. Wear respiratory protection and protective clothing.
-
Page 59: Transport And Storage
4 Transport and Storage 4.1 Transport DANGER Life-threatening crushing possible when loading and transporting the product! Improper lifting and transporting may cause the pallet (if present) to tilt and fall! • Never stand under suspended loads. If available, a lift truck or forklift is best suited for transporting the pallet with the product. The weight of the product can be found on the name plate. - Page 60 • Check that lifting gear is fixed firmly at the attachment points and on the crane hook. • Attach the transport ropes to the crane hook in such a way that, when taut, they do not touch the machine parts lying above the attachment points. •...
-
Page 61: Assembly
5 Assembly NOTE The operating company of the product may only commission persons to independently assemble the product if they are well-versed in this task. At least two employees are needed to install the product. 5.1 Installation of the product The assembled product consists of three individual components that are delivered as two packing units on two pallets. - Page 62 Pallet A Pallet B Pos. Designation Pos. Designation Suction component Filter component Fan component Transport adapter Start-up protection Clamping ring Clamping ring Transport brackets Pallet Pallet Tab. 16: Positions on the product NOTE A suitable power and compressed air supply must be available at the installation location.
- Page 63 Fig. 25: Positioning the fan component 3. Use a suitable lifting harness that is mounted in the interior of the fan component (Pos. 7) to lift the fan component (Pos. 3) from the pallet (Pos. 8) and set it down at the installation location.
- Page 64 6. Screw the removed parts of the start-up protection (Pos. 4) back onto the fan component (Pos. 3). Fig. 27: Lifting the filter component from the transport adapter 7. Loosen the clamping ring (Pos. 6) that connects the filter component (Pos. 2) with the transport adapter (Pos.
- Page 65 8. Place the filter component (Pos. 2) on the fan component (Pos. 3) that is anchored to the floor and fix it in place with the clamping ring (Pos. 6). Please ensure the proper fit of the seal in the clamping ring (Pos. 6). Fig.
- Page 66 Fig. 30: Connecting the dust chute with the filler neck Pos. Designation Pos. Designation Maintenance cover Dust collection container filler neck Dust chute Dust collection container Hose NW 60 Tab. 17: Positions on the product 10. Remove the maintenance cover (Pos. 1). Ensure that the attached earth lead is not damaged.
- Page 67 Fig. 31: Solenoid valve + motor vibrator connection Pos. Designation Pos. Designation Connection terminal Threaded bolt for earth lead Connection terminal Motor vibrator connection socket Connection terminal Tab. 18: Solenoid valve + motor vibrator connection 12. Connect the plugs (M12) of the three solenoid valve cables to the terminals (Pos. 6, 7 and 8) of the connection block.
- Page 68 Fig. 32: Compressed air, drainage and differential pressure lines Pos. Designation Pos. Designation Drainage plug connection Differential pressure line (D = 6 mm) Compressed air plug connection CEE connector plug Tab. 19: Positions on the product 15. Connect the drainage line (white, D = 8 mm) to the plug connection (Pos. 11). 16.
- Page 69 Fig. 33: Płyty przyłączeniowe Pos. Designation Pos. Designation CEE connector plug Compressed air connection Condensate drain valve Tab. 20: Płyty przyłączeniowe 19. Connect the compressed air connection (Pos. 16) to the on-site compressed air network. 20. Connect the product (Pos. 14) to the on-site power supply with a suitable CEE connector plug.
-
Page 70: Use
6 Use Every person who deals with use, maintenance and repair of the product must have thoroughly read these operating instructions as well as the instructions for any attachment and accessory products and have understood them. 6.1 Qualification of the operating personnel The operating company of the product may only commission persons to use the product independently if they are well-versed in this task. - Page 71 Pos. Designation Note Device button with power light I/0 switch Signal light Service button Only for service employees "Differential pressure" measuring Only for service employees connection Service socket Only for service employees "Differential pressure" measuring Only for service employees connection Signal horn External connections Optional...
-
Page 72: Cloud Connectivity - Settings And Queries
Some products have a cloud connection, which allows the product software to be kept up to date. Operating parameters of the product can also be queried and tracked in real time. Settings and queries are made via the cloud: www.kemperconnect.de See the enclosed KEMPER Quick Start Guide. 1502828-01 - 72 -... -
Page 73: Commissioning Services
NOTE Mobile wireless standard prerequisite The product uses a mobile wireless standard that can be operated worldwide. Prerequisite is an adjacent mobile network, radio standard 2G, 3G/Global. 6.4 Commissioning services 1. Now switch the product on with the on/off switch. 2. -
Page 74: Maintenance
7 Maintenance The instructions in this chapter are intended as minimum requirements. Depending on the operating conditions, further instructions may be required to keep the product in optimal condition. The maintenance and repair work described in this chapter must only be performed by specially trained repair personnel of the operating company. -
Page 75: Changing The Dust Collection Container
WARNING Skin contact with dust etc. can lead to skin irritation in sensitive individuals. Serious injury to the lungs and respiratory tract is possible! To avoid contact with and inhalation of such dusts, wear disposable gloves and disposable respiratory protection, Class FFP2 or higher. When cleaning, the release of dangerous dust must be avoided, so that bystanders are not injured. - Page 76 Fig. 35: Changing the dust collection container Pos. Designation Pos. Designation Dust collection container Magnet holder Seal Sticker to close the dust collection container Tab. 22: Changing the dust collection container To do so, proceed as follows: 1. Switch off the product using the on/off switch and wait until the illuminated ring on the on/off switch stops flashing completely.
-
Page 77: Draining The Condensate From The Compressed Air Vessel
7. Connect the product to the power supply and press the on/off switch to put it back into operation. See also the chapter Commissioning. 7.2.2 Draining the condensate from the compressed air vessel According to use, but at least once a month, the condensate that forms must be drained from the compressed air containers. -
Page 78: Checking The Compressed Air Container With Compressed Air Safety Valve
Fig. 37: Setting the compressed air regulator To do so, proceed as follows: 1. Switch off the product using the on/off switch and wait until the illuminated ring on the on/off switch stops flashing completely. 2. Disconnect the product from the power supply by pulling out the mains plug and secure against unintentional restarting. -
Page 79: Troubleshooting
7.3 Troubleshooting Fault Cause Note Green illuminated ring around No power supply available Have the power supply the on/off switch does not checked by a qualified light up electrician Product does not start No power supply available Have the power supply checked by a qualified electrician Yellow signal lamp flashes at... -
Page 80: Emergency Measures
7.4 Emergency measures In case of fire of the product or its detection elements, the following steps should be taken if necessary: 1. Where possible, disconnect the product from the power supply by unplugging. 2. If present, disconnect the compressed air supply. 3. -
Page 81: Disposal
8 Disposal WARNING Skin contact with welding fumes, etc. can cause skin irritation in susceptible individuals. Disassembly work on the product may only be carried out by trained and authorised personnel while complying with the safety rules and the applicable accident prevention regulations. -
Page 82: Annex
9 Annex 9.1 EC compliance statement Designation: General ventilation system Series: CleanAirTower Type: 390610, 390620 (possibly different article numbers for other product variants) Machine ID: See nameplate in front section of this operating manual This product is developed, designed and manufactured in accordance with EC directives 2006/42/EC –... -
Page 83: Technical Data
9.2 Technical data Designation Type 390610, 390620 Filter Filter stages Filter method Cleanable filter Cleaning method Rotating nozzle Filter surface [m²] Number of filter elements Total filter surface [m²] Type of filter Filter cartridge Filter material ePTFE membrane Filter efficiency [≥ %] 99.9 Welding fumes class Filter class/Dust classification... -
Page 84: Dimensions Sheet
9.3 Dimensions sheet Fig. 38: Dimensions sheet Symbol Dimension Symbol Dimension 1,172 mm 3,622 mm 1,469 mm 1,500 mm 654 mm 1,013 mm Tab. 25: Dimensions table 1502828-01 - 84 -... -
Page 85: Spare Parts And Accessories
9.4 Spare parts and accessories Designation Article No. Disposal container set (3 pcs.) 1490717 1x main filter 20 m² 1090447 (3 pcs. are required) Tab. 26: Spare parts 1502828-01 - 85 -... - Page 86 FR – Notice d´utilisation Franz ösisc h 1 Généralités .................... - 88 - 1.1 Introduction ......................- 88 - 1.2 Remarques sur les droits de protection et de propriété intellectuelle ... - 88 - 1.3 Remarques pour l’exploitant ................- 88 - 2 Sécurité...
- Page 87 7.2.3 Contrôle visuel du produit ................- 120 - 7.2.4 Contrôle du réservoir d’air comprimé avec la vanne de sécurité ....- 121 - 7.3 Dépannage ......................- 122 - 7.4 Mesures d’urgence ..................... - 123 - 8 Mise au rebut ..................- 124 - 8.1 Plastiques ......................
-
Page 88: Généralités
Le présent mode d’emploi doit être traité de manière confidentielle. Il doit uniquement être accessible aux personnes autorisées. Il ne doit pas être remis à des tiers sans l’autorisation écrite de KEMPER GmbH, ci-après dénommé fabricant. L’ensemble de la documentation est protégé par la loi relative aux droits d’auteur. Il est strictement interdit de transmettre et de reproduire les documents, même partiellement,... - Page 89 Sans autorisation préalable du fabricant, l’exploitant n’a pas le droit d’effectuer de modifications, de transformations ou d’installer des éléments complémentaires pouvant entraver la sécurité ! Les pièces de rechange destinées à être utilisées doivent correspondre aux exigences techniques du fabricant. En cas d’utilisation de pièces d’origine, la conformité...
-
Page 90: Sécurité
2 Sécurité 2.1 Généralités Ce produit a été élaboré et conçu selon l’état actuel de la technique et des règles de sécurité technique reconnues. Le fonctionnement du produit peut engendrer des dangers techniques pour l’opérateur ou des dommages sur le produit et d’autres biens matériels, si le produit : •... -
Page 91: Signalétiques Et Affiches À Installer Par L'exploitant
2.3 Signalétiques et affiches à installer par l’exploitant L’exploitant se doit d’apposer si nécessaire des marquages et panneaux complémentaires au produit et dans son environnement. Ces marquages et panneaux peuvent référer par ex. à la directive de port de l’équipement de protection personnel. -
Page 92: Consignes De Sécurité Pour L'entretien Et Le Dépannage
2.5 Consignes de sécurité pour l’entretien et le dépannage Les portes de service et de maintenance doivent librement être accessibles en permanence. N’effectuer les travaux d’équipement, de maintenance et de réparation ainsi que les dépannages que lorsque le produit est éteint. Toujours resserrer les vis desserrées lors des travaux de maintenance et de réparation ! Dans la mesure où... - Page 93 DANGER Les travaux à effectuer au niveau de l’équipement électrique du produit ne peuvent être pris en charge que par un électricien ou un personnel instruit sous la direction et la surveillance d’un électricien et ceci, conformément aux règles électroniques ! Avant d’ouvrir le produit, débrancher, le cas échéant, la fiche de secteur et ainsi la protéger contre toute remise en marche intempestive.
- Page 94 DANGER Danger, tension électrique ! Les produits avec régulation de la puissance d’aspiration (convertisseur de fréquence) sont prévus pour une protection par disjoncteur de protection de circuit. En cas d’utilisation du produit sur un réseau électrique avec interrupteur différentiel (RCCB) branché en amont, observer les points suivants. Comme l’exploitation du convertisseur de fréquence sur le conducteur de mise à...
- Page 95 AVERTISSEMENT Danger engendré par le rayonnement du réseau de téléphonie mobile Le rayonnement du réseau de téléphonie mobile peut perturber les appareils électroniques et les appareils médicaux. Il est interdit d’employer le produit : • à proximité d’appareils médicaux, tels que stimulateurs cardiaques, pompes à insuline et dispositifs similaires.
- Page 96 DANGER Charges suspendues – œillets de levage pour le transport En cas de chute ou de renversement, les charges peuvent provoquer des blessures graves, voire mortelles. • Il est interdit de transporter le produit entièrement monté par les œillets de levage sous forme d’unité...
-
Page 97: Données Produit
3 Données produit 3.1 Description du fonctionnement Le produit est conçu pour aspirer et filtrer l’air de la pièce ainsi que pour reconduire l’air propre dans la pièce. Sa zone de service comprend les halls de production et de stockage dans lesquels l’air doit être libéré... -
Page 98: Utilisation Conforme
Pos. Désignation Pos. Désignation Anneaux à vis Panneau de commande Élément d’aspiration Ouverture de maintenance Anneau de serrage Bac collecteur de poussière Élément de filtre Alimentation électrique Élément de ventilateur Soupape de vidange de condensat Bouches de sortie (air purifié) Raccord d’air comprimé... -
Page 99: Utilisation Inadaptée Raisonnablement Prévisible
3.3 Utilisation inadaptée raisonnablement prévisible En respectant les clauses d’utilisation conforme, il est impossible de prévoir une mauvaise utilisation de ce produit pouvant entraîner des situations dangereuses incluant des blessures corporelles. Une exploitation du produit dans des zones industrielles dans lesquelles il convient de satisfaire à... - Page 100 AVERTISSEMENT Risque de lésions graves des organes et des voies respiratoires – Porter une protection respiratoire de la classe FFP2 ou d’une classe supérieure. Le contact de la peau avec la poussière etc. peut provoquer une irritation cutanée. Porter des vêtements de protection. En cas de fuites dans l’élément filtrant et dans les tuyaux semi-rigides, des poussières peuvent se répandre dans l’environnement.
-
Page 101: Transport Et Stockage
4 Transport et stockage 4.1 Transport DANGER Risque d’écrasements mortels pendant le chargement et le transport du produit ! Le cas échéant, un levage et un transport incorrects du produit peuvent provoquer un basculement et une chute de la palette avec le produit ! •... - Page 102 DANGER • Risques d’écrasement mortels lors du levage et du transport des composants individuels du produit ! Un mauvais montage peut entraîner la chute de certains composants. • Les composants du produit peuvent basculer et chuter en raison d’un levage ou d’un transport incorrect.
- Page 103 Fig. 41 : remarques concernant la procédure de levage • Lors du choix des manilles, vérifier que leur capacité portante individuelle est suffisante ! 1502828-01 - 103 -...
-
Page 104: Montage
5 Montage REMARQUE Pour procéder au montage autonome du produit, l’exploitant n’est autorisé à mandater que des personnes habituées à ce genre de tâches. Deux personnes sont au minimum requises pour le montage du produit. 5.1 Montage du produit Le produit assemblé se compose de trois composants distincts, qui sont livrés sur deux palettes sous forme d’unités d’emballage. - Page 105 Palette A Palette B Pos. Désignation Pos. Désignation Élément d’aspiration Élément de filtre Élément de ventilateur Adaptateur de transport Dispositif anticollision Anneau de serrage Anneau de serrage Éclisses de transport Palette Palette Tabl. 29 : positions sur le produit REMARQUE Une alimentation électrique et une alimentation en air comprimé...
- Page 106 Fig. 44 : positionnement de l’élément de ventilateur 3. Soulever l’élément de ventilateur (Pos. 3) de la palette (Pos. 8) à l’aide du harnais de manutention, qui se fixe à l’intérieur de l’élément de ventilateur (Pos. 7), puis le déposer à...
- Page 107 6. Revisser les pièces démontées du dispositif anticollision (Pos. 4) sur l’élément de ventilateur (Pos. 3). Fig. 46 : levage de l’élément de filtre depuis l’adaptateur de transport 7. Détacher l’anneau de serrage (Pos. 6), qui relie l’élément de filtre (Pos. 2) à l’adaptateur de transport (Pos.
- Page 108 8. Placer l’élément de filtre (Pos. 2) sur l’élément de ventilateur (Pos. 3) ancré au sol et fixer avec l’anneau de serrage (Pos. 6). Veiller ici à la bonne assise du joint inséré dans l’anneau de serrage (Pos. 6). Fig. 48 : connexion de l’élément d’aspiration avec l’élément de filtre 9.
- Page 109 Fig. 49 : raccordement de la glissière à poussière avec la tubulure de remplissage Pos. Désignation Pos. Désignation Couvercle de maintenance Tubulure de remplissage du bac collecteur de poussière Glissère à poussière Bac collecteur de poussière Tuyau NW 60 Tabl. 30 : positions sur le produit 10.
- Page 110 Fig. 50 : raccordement de l’électrovanne et du vibrateur motorisé Pos. Désignation Pos. Désignation Borne de raccordement Goujon fileté pour câble de mise à la terre Borne de raccordement Prise de raccordement du vibrateur motorisé Borne de raccordement Tabl. 31 : raccordement de l’électrovanne et du vibrateur motorisé 12.
- Page 111 Fig. 51 : conduite d’air comprimé, d’évacuation d’eau et de pression différentielle Pos. Désignation Pos. Désignation Raccordement par fiche pour Conduite de pression différentielle l’évacuation d’eau (D = 6 mm) Raccordement par fiche pour l’air Connecteur CEE comprimé Tabl. 32 : positions sur le produit 15.
- Page 112 Fig. 52 : panneaux de raccordement Pos. Désignation Pos. Désignation Connecteur CEE Raccord d’air comprimé Soupape de vidange de condensat Tabl. 33 : panneaux de raccordement 19. Raccorder le raccord d’air comprimé (Pos. 16) au réseau d’air comprimé côté client. 20.
-
Page 113: Utilisation
6 Utilisation Toute personne en charge de l’utilisation, de la maintenance et de la réparation du produit doit avoir lu et compris le présent mode d’emploi ainsi que les modes d’emploi d’éventuels produits rapportés et accessoires. 6.1 Qualification du personnel de service Pour opérer le produit de manière autonome, l’exploitant n’est autorisé... - Page 114 Pos. Désignation Remarque Interrupteur de l’appareil avec témoin Bouton-poussoir I/0 de fonctionnement Témoin de signalisation Interrupteur de service Réservé aux collaborateurs du service après-vente Raccord de mesure « Pression Réservé aux collaborateurs du service différentielle » après-vente Prise femelle de service Réservé...
- Page 115 • Interrupteur de service (Pos. 3) Strictement réservé au service après-vente du fabricant. • Raccord de mesure « IFA, débit volumétrique » (Pos. 4) Strictement réservé au service après-vente du fabricant. • Prise femelle de service (Pos. 5) Possibilité de connexion pour le service après-vente du fabricant. Cette interface permet au service après-vente du fabricant de réaliser les travaux de maintenance.
-
Page 116: Connexion Au Nuage - Réglages Et Requêtes
De plus, il est possible d’interroger et de surveiller en temps réel les paramètres de fonctionnement du produit. Les réglages et requêtes se configurent à partir du nuage : www.kemperconnect.de Voir à ce propos le Guide de démarrage rapide KEMPER fourni. REMARQUE Condition requise pour la norme de téléphonie mobile Le produit emploie une norme de téléphonie mobile compatible avec les réseaux dans... -
Page 117: Réparation
7 Réparation Les prescriptions décrites dans ce chapitre doivent être considérées comme des exigences minimales. En fonction des conditions de service, des directives complémentaires peuvent s’avérer nécessaire afin de conserver le produit dans un état optimal. Les travaux de maintenance et de réparations décrits dans ce chapitre sont strictement réservés au personnel de l’exploitant formé... -
Page 118: Remplacement Du Bac Collecteur De Poussières
AVERTISSEMENT Tout contact de la peau avec la poussière, etc. peut provoquer des irritations cutanées chez les personnes sensibles. D’importants dommages de santé pour les organes et les voies respiratoires sont possibles ! Pour éviter tout contact avec la poussière ainsi que l’inhalation de celle-ci, il convient de porter des gants et un masque anti-poussière jetables d’une classe FFP2 ou supérieure. - Page 119 Fig. 54 : remplacement du bac collecteur de poussières Pos. Désignation Pos. Désignation Bac collecteur de poussière Support magnétique Joint d’étanchéité Autocollant pour sceller le bac collecteur de poussières Tabl. 35 : remplacement du bac collecteur de poussières À cet effet, procéder comme suit : 1.
-
Page 120: Vidange Du Condensat Du Réservoir D'air Comprimé
7. Raccorder le produit au réseau électrique puis le remettre en service en appuyant sur le bouton Marche / Arrêt. Voir également le chapitre « Mise en service ». 7.2.2 Vidange du condensat du réservoir d’air comprimé Selon l’utilisation, cependant au moins une fois par mois, vidanger l’eau de condensation qui s’est accumulée dans les réservoirs d’air comprimé. -
Page 121: Contrôle Du Réservoir D'air Comprimé Avec La Vanne De Sécurité
• Contrôler le réglage correct du régulateur d’air comprimé. Le régulateur de pression se trouve dans l’élément de ventilateur derrière la tôle de maintenance. Fig. 56 : réglage du régulateur d’air comprimé À cet effet, procéder comme suit : 1. Éteindre le produit en appuyant sur le bouton-poussoir Marche / Arrêt. Attendre que l’anneau lumineux arrête complètement de clignoter sur le bouton-poussoir Marche / Arrêt. -
Page 122: Dépannage
7.3 Dépannage Anomalie Cause Remarque L’anneau lumineux vert sur le Absence d’alimentation Demander à un électricien bouton Marche / Arrêt ne électrique qualifié de contrôler s’allume pas l’alimentation électrique Le produit ne démarre pas Absence d’alimentation Demander à un électricien électrique qualifié... - Page 123 REMARQUE Si la panne ne peut pas être éliminée par le client, contacter le service après-vente du fabricant. 7.4 Mesures d’urgence En cas d’incendie du produit ou de ses éléments de détection installés le cas échéant, prendre les mesures suivantes : 1.
-
Page 124: Mise Au Rebut
8 Mise au rebut AVERTISSEMENT Le contact de la peau avec des fumées de soudage, etc. peut provoquer des irritations cutanées chez les personnes sensibles ! Les travaux de démontage sur le produit sont strictement réservés au personnel spécialisé dûment formé et autorisé en respectant les consignes de sécurité et les consignes de prévention des accidents en vigueur ! D’importants dommages de santé... -
Page 125: Pièce Jointe
9 Pièce jointe 9.1 Déclaration de conformité CE Désignation : Système de ventilation intérieure Série : CleanAirTower Type : 390610, 390620 (le cas échéant, référence divergente si autre variante du produit.) ID machine : Voir plaque signalétique au début du présent mode d’emploi Le produit a été... -
Page 126: Caractéristiques Techniques
9.2 caractéristiques techniques Désignation Type Filtre 390610, 390620 Niveaux de filtration Technique de filtration Filtre de nettoyage Méthode de décolmatage Buse rotative Surface filtrante [m²] Nombre d’éléments filtrants Surface filtrante totale [m²] Type de filtre Cartouche filtrante Matériau filtrant Membrane ePTFE Degré... -
Page 127: Fiche Dimensionnelle
9.3 Fiche dimensionnelle Fig. 57 : Fiche dimensionnelle Symbole Dimension Symbole Dimension 1 172 mm 3 622 mm 1 469 mm 1 500 mm 654 mm 1 013 mm Tabl. 38 : tableau dimensionnel 1502828-01 - 127 -... -
Page 128: Pièces De Rechange Et Accessoires
9.4 pièces de rechange et accessoires Désignation Réf. article Conteneurs d’élimination (3 unités) 1490717 1 filtre principal 20 m² 1090447 (3 unités sont requises) Tabl. 39 : Pièces de rechange 1502828-01 - 128 -... - Page 129 NL – Handleiding Niederländisc h 1 Algemeen ................... - 131 - 1.1 Inleiding ......................- 131 - 1.2 Richtlijnen over copyright en auteursrechten ..........- 131 - 1.3 Richtlijnen voor de operator ................- 131 - 2 Veiligheid ................... - 133 - 2.1 Algemeen ......................
- Page 130 7.2.3 Visuele controle van het product ..............- 162 - 7.2.4 Controle persluchttank met persluchtveiligheidsventiel ......- 163 - 7.3 Storingsoplossing ....................- 164 - 7.4 Noodprocedures ....................- 165 - 8 Verwijdering ..................- 166 - 8.1 Kunstoffen ......................- 166 - 8.2 Metalen .......................
-
Page 131: Algemeen
Deze gebruiksaanwijzing moet als vertrouwelijk behandeld worden. Het mag alleen voor bevoegde personen toegankelijk gemaakt worden. Het mag aan derden uitsluitend met schriftelijke toestemming van KEMPER GmbH overgedragen worden. Alle documenten zijn auteursrechtelijk beschermd. Het is niet toegestaan de documenten (gedeeltelijk) over te dragen en te dupliceren of de inhoud ervan te gebruiken en te communiceren. - Page 132 De exploitant mag geen modificaties, toevoegingen of omzettingen aan het product uitvoeren zonder dat de fabrikant daar zijn goedkeuring voor heeft gegeven, aangezien dat de veiligheid kan beïnvloeden! De te gebruiken reserveonderdelen moeten aan de door de fabrikant gespecificeerde technische vereisten voldoen. Dit is bij originele reserveonderdelen altijd gewaarborgd.
-
Page 133: Veiligheid
2 Veiligheid 2.1 Algemeen Het product is ontwikkeld en gebouwd volgens de laatste stand der techniek en conform de erkende veiligheidsregels. Het gebruik van het product kan tot technische risico's voor de gebruiker of schade aan het product of aan andere eigendommen leiden, als het: •... -
Page 134: Symbolen Welke De Exploitant Moet Voorzien
2.3 Symbolen welke de exploitant moet voorzien De exploitant is verplicht om, indien nodig, extra markeringen en bordjes op het product en in zijn directe omgeving aan te brengen. Dergelijke markeringen en bordjes kunnen bijv. verwijzen naar het verplicht dragen van persoonlijke beschermingsmiddelen. -
Page 135: Veiligheidsinstructies Voor Onderhoud En Probleemoplossing
2.5 Veiligheidsinstructies voor onderhoud en probleemoplossing Service- en onderhoudsdeuren moeten te allen tijde vrij toegankelijk zijn. Alleen als het product is uitgeschakeld, mogen er installatie-, onderhouds- en reparatiewerkzaamheden worden uitgevoerd. De bij de onderhouds- en reparatiewerkzaamheden losgemaakte schroefverbindingen altijd terug vastdraaien! Indien voorgeschreven, de daarvoor voorziene schroeven met de draaimomentsleutel vastdraaien. - Page 136 GEVAAR Werkzaamheden aan de elektrische uitrusting van het product mogen alleen door een erkend elektricien of door geïnstrueerd personeel onder leiding en toezicht van een erkend elektricien en in overeenstemming met de elektronische regels worden uitgevoerd! Voordat u het product opent, dient u de stekker, indien aanwezig, uit het stopcontact te trekken, zodat wordt voorkomen dat het product onbedoeld opnieuw opstart.
- Page 137 GEVAAR Gevaar voor elektrische spanning! Producten met zuigkrachtregeling (frequentieomvormers) zijn bedoeld voor de beveiliging door netbeveiligingen. Als het product op een netvoeding met een voorgeschakelde aardlekschakelaar (RCCB) wordt gebruikt, moet het volgende in acht worden genomen. Aangezien de werking van de frequentieregelaar op de aardleiding een gelijkstroom kan veroorzaken, moet de in serie geschakelde aardlekschakelaar (RCCB) aan de volgende eisen voldoen.
- Page 138 GEVAAR Zwevende lasten Kantelende of vallende lasten leiden tot ernstige en dodelijke verwondingen. • Stap nooit onder zwevende lasten. • Blijf altijd buiten de gevarenzone. • Let op het totale gewicht, de bevestigingspunten en het zwaartepunt van de last. • Neem de transportinstructies en -symbolen op de vervoerde goederen in acht.
-
Page 139: Productinformatie
3 Productinformatie 3.1 Functiebeschrijving Het product is geschikt voor het afzuigen en filteren van de lucht in de ruimte en voor de toevoer van zuivere lucht in de ruimte. Het toepassingsgebied zijn productie- en opslagruimtes waarin de lucht ontdaan moet worden van partikelvormige vervuiling, zoals rook en stof. -
Page 140: Passend Gebruik
Pos. Benaming Pos. Benaming Hijsogen Bedieningspaneel Aanzuigdeel Onderhoudsopening Spanring Stofreservoir Filterdeel Spanningsvoorziening Ventilatordeel Condensaatafvoerklep Uitblaasopeningen (zuivere lucht) 13 Persluchtaansluiting Aanrijbeveiliging Tab. 41: Posities op het product 3.2 Passend gebruik Het product is geschikt voor het afzuigen en filteren van de lucht in de ruimte en voor de toevoer van zuivere lucht in de ruimte. -
Page 141: Redelijkerwijs Voorzienbaar Foutief Gebruik
3.3 Redelijkerwijs voorzienbaar foutief gebruik Als het product wordt gebruikt zoals bedoeld is, zal het product geen aanleiding geven tot redelijkerwijs te voorzien verkeerd gebruik dat tot gevaarlijke situaties met lichamelijk letsel kan leiden. Het is niet toegestaan het product te gebruiken in industriële omgevingen, waar aan vereisten voor explosiebeveiliging moet worden voldaan. - Page 142 WAARSCHUWING Ernstige schade aan de luchtwegen en het ademhalingssysteem mogelijk - Draag ademhalingsbescherming van FFP2-klasse of hogere kwaliteit. Huidcontact met stof enz. kan bij gevoelige personen tot huidirritatie leiden - beschermende kledij dragen. Door lekkages in de filtersectie en verbindingsleidingen kan stof in de omgeving ontsnappen.
-
Page 143: Transport En Opslag
4 Transport en opslag 4.1 Transport GEVAAR Levensbedreigende verdrukkingen mogelijk bij het laden en transporteren van het product! Door verkeerd tillen en transporteren kan de aanwezige pallet met het product erop kantelen en vallen! • Begeef u nooit onder hangende lasten! Er dient een pallet- of heftruck te worden gebruikt om de eventueel aanwezige pallet met het product erop te transporteren. - Page 144 GEVAAR • Levensgevaarlijke inklemming bij het tillen en transporteren van de aparte componenten van het product! Door onvakkundige montage kunnen onderdelen vallen. • Door onvakkundig tillen en transporteren kunnen de componenten van het product kantelen en vallen. • De componenten van het product mogen uitsluitend met een geschikt aanslagmiddel getild en getransporteerd worden.
- Page 145 Afb. 60: Hefinstructies • Let bij de keuze van de sluitingen absoluut op voldoende draagkracht van elke sluiting. 1502828-01 - 145 -...
-
Page 146: Montage
5 Montage INFORMATIE De exploitant van het product mag het product alleen door personen die vertrouwd zijn met deze taak, zelfstandig laten installeren. Voor montage van de installatie zijn ten minste twee medewerkers nodig. 5.1 Montage van het product Het samengestelde product bestaat uit drie afzonderlijke componenten die als verpakkingseenheden op twee pallets worden aangeleverd. - Page 147 Palet A Palet B Pos. Benaming Pos. Benaming Aanzuigdeel Filterdeel Ventilatordeel Transportadapter Aanrijbeveiliging Spanring Spanring Transportlipjes Palet Palet Tab. 42: Posities op het product INFORMATIE Een geschikte stroom- en persluchttoevoer moet op de plaats van installatie beschikbaar zijn. 1. Verwijder de verpakkingsfolie, de aanwezige spanbanden en de houten platen van elke verpakkingseenheid.
- Page 148 Afb. 63: Ventilatordeel positioneren 3. Het ventilatordeel (pos 3) met behulp van een geschikt draagframe, dat aan de binnenkant van het ventilatordeel (pos. 7) is bevestigd, van de pallet (pos 8) heffen en pp de plaats van installatie afstellen. Afb. 64: 4.
- Page 149 6. De verwijderde delen van de aanrijbeveiliging (pos. 4) nu opnieuw aan het ventilatordeel (pos. 3) vastschroeven. Afb. 65: Filterdeel uit de transportadapter heffen 7. De spanring (pos. 6) verwijderen, die het filterdeel (pos. 2) met de transportadapter (pos. 5) verbindt. Het filterdeel (pos. 2) aan de kraanogen (pos. 7) aanheffen. Afb.
- Page 150 8. Het filterdeel (pos. 2) op het aan de vloer verankerde ventilatordeel (pos. 3) plaatsen en met de spanring bevestigen (pos. 6). Let daarbij op de correcte plaatsing van de in de spanring (pos. 6) geplaatste afdichtring. Afb. 67: Aanzuigdeel met filterdeel verbinden 9.
- Page 151 Afb. 68: Stofglijbaan met vuldoppen verbinden Pos. Benaming Pos. Benaming Onderhoudsdeksel Vuldoppen Stofcontainer Stofglijbaan Stofreservoir Slang NW 60 Tab. 43: Posities op het product 10. Verwijder het onderhoudsdeksel (pos. 1). Zorg ervoor dat de aangesloten aardingskabel niet beschadigd wordt. 11. De stofglijbaan (pos. 2) met de vuldoppen (pos. 4) verbinden. Hiervoor de slang (pos. 3) gebruiken en met de slangklemmen fixeren.
- Page 152 Afb. 69: Aansluiting magneetventiel + motortriller Pos. Benaming Pos. Benaming Aansluitklem Boute voor aardingskabel Aansluitklem Aansluitbuis motortriller Aansluitklem Tab. 44: Aansluiting magneetventiel + motortriller 12. De stekker (M12) van de drie magneetventielkabels aan op de klemmen (pos. 6, 7 en 8) van het aansluitnlok aansluiten.
- Page 153 Afb. 70: Perslucht-, waterafvoer- en verschildrukleiding Pos. Benaming Pos. Benaming Stekkeraansluiting waterafvoer Verschildrukleiding (D = 6 mm) Stekkeraansluiting waterafvoer CEE-connector Tab. 45: Posities op het product 15. De waterafvoerleiding (wit, D = 8 mm) op de stekkeraansluiting (pos. 11) aansluiten. 16.
- Page 154 Afb. 71: Aansluitpanelen Pos. Benaming Pos. Benaming CEE-connector Persluchtaansluiting Condensaatafvoerklep Tab. 46: Aansluitpanelen 19. Sluit de persluchtaansluiting (pos. 16) op locatie aan op het persluchtnet. 20. Sluit het product (pos. 14) met een passende CEE-connector aan op het elektriciteitsnet op de locatie. Let op de juiste beveiliging van de toevoerleiding. Zie ook de informatie en instructies in het schakelschema/typeplaatje.
-
Page 155: Gebruik
6 Gebruik Elke persoon die betrokken is bij het gebruik, het onderhoud en de reparatie van het product moet deze handleiding en de instructies voor eventuele hulpstukken en accessoires hebben gelezen en begrepen. 6.1 Kwalificatie van de operators De exploitant van het product mag alleen personen die vertrouwd zijn met deze taak, het product zelfstandig laten gebruiken. - Page 156 Pos. Benaming Informatie Apparaatschakelaar met werkverlichting I/0 - schakelaar Signaallamp Servicetoets Alleen voor de servicetechnici Meetaansluiting „verschildruk“ Alleen voor de servicetechnici Servicebus Alleen voor de servicetechnici Meetaansluiting „verschildruk“ Alleen voor de servicetechnici Signaalhoorn Externe aansluitingen Optioneel Tab. 47: Bedieningselementen • Toets I / 0 (pos.
-
Page 157: Cloudverbinding - Instellingen En Opvragingen
Sommige producten hebben een cloudverbinding, waardoor de productsoftware up-to- date kan worden gehouden. Bovendien kunnen de bedrijfsparameters van het product in real time worden opgevraagd en opgevolgd. Instellingen en vragen worden gemaakt via de cloud: www.kemperconnect.de Zie ook de bijgevoegde KEMPER-Quick-Start-Guide. 1502828-01 - 157 -... -
Page 158: Inbedrijfstelling
INFORMATIE Voorwaarde Standaard van mobiele telefoons Het product maakt gebruik van een standaard van mobiele telefoons die wereldwijd kan worden gebruikt. Voorwaarde is een aangesloten gsm-netwerk, standaard van gsm 2G, 3G/Global. 6.4 Inbedrijfstelling 1. Schakel nu het product via de “In-/Uit-schakelaar" in. 2. -
Page 159: Onderhoud
7 Onderhoud De aanwijzingen, beschreven in dit hoofdstuk, moeten als minimale eisen beschouwd worden. Afhankelijk van de bedrijfsomstandigheden kunnen er verdere instructies nodig zijn om het product in optimale staat te houden. De in dit hoofdstuk beschreven onderhouds- en reparatiewerkzaamheden mogen alleen door speciaal opgeleid reparatiepersoneel van de exploitant uitgevoerd worden. -
Page 160: Wisselen Van De Stofcontainer
De zorg/het onderhoud van het filtersysteem beperkt zich in hoofdzaak tot de visuele controle op beschadigingen en lekkages en het reinigen van de buitenkant. WAARSCHUWING Huidcontact met stof enz. kan bij gevoelige personen tot huidirritatie leiden. Ernstig lichamelijk letsel in de ademhalingsorganen en de luchtwegen is mogelijk! Voorkom contact en inademing van stof wegwerpohandschoenen en een geschikt gasmaskerfilter van klasse FFP2 of hoger gebruiken. - Page 161 Afb. 73: Wisselen van de stofcontainer Pos. Benaming Pos. Benaming Stofreservoir Magneethouder Afdichting Sticker om de stofcontainer te sluiten Tab. 48: Wisselen van de stofcontainer Daarbij dient als volgt te werk te worden gegaan: 1. Druk op de aan/ uit-toets en wacht net zo lang tot bij de aan/uit-toets het knipperlicht van de lichtring volledig is gedoofd.
-
Page 162: Tap Het Condensaat Af Uit Het Persluchtreservoir
7.2.2 Tap het condensaat af uit het persluchtreservoir In overeenstemming met het gebruik, echter minstens één keer per maand, moet het zich vormende condensaat uit de persluchthouders afgevoerd worden. Afb. 74: Tap het condensaat af uit het persluchtreservoir Daarbij dient als volgt te werk te worden gegaan: 1. -
Page 163: Controle Persluchttank Met Persluchtveiligheidsventiel
Afb. 75: Instellen van de persluchtregelaar Daarbij dient als volgt te werk te worden gegaan: 1. Druk op de aan/ uit-toets en wacht net zo lang tot bij de aan/uit-toets het knipperlicht van de lichtring volledig is gedoofd. 2. De stekker uit het stopcontact trekken en het product tegen onbedoelde herinschakeling beveiligen. -
Page 164: Storingsoplossing
7.3 Storingsoplossing Probleem Oorzaak Informatie De groene lichtring rondom de Geen spanningsvoorziening De stroomtoevoer door een in-/uitschakelaar brandt beschikbaar gekwalificeerde elektricien controleren laten Het product start niet Geen spanningsvoorziening De stroomtoevoer door een beschikbaar gekwalificeerde elektricien controleren laten Het gele signaallampje Onderhoud van het product Contact opnemen met de knippert in regelmatige... - Page 165 INFORMATIE Als de storing niet door de klant kan worden verholpen, neem dan contact op met de serviceafdeling van de fabrikant. 7.4 Noodprocedures In geval van brand van het product of de eventuele detectie-elementen ervan moeten de volgende stappen worden ondernomen: 1.
-
Page 166: Verwijdering
8 Verwijdering WAARSCHUWING Huidcontact met snijdrook enz. kan bij gevoelige personen huidirritatie veroorzaken! Alleen daarvoor opgeleid en geautoriseerd vakpersoneel mag het product in overeenstemming met de veiligheidsinstructies en de geldende voorschriften inzake ongevallenpreventie demonteren! Ernstig lichamelijk letsel in de ademhalingsorganen en de luchtwegen is mogelijk! Gebruik om contact en inademen van stoffen te voorkomen beschermende kleding, handschoenen en een ademhalingsapparaat! Het vrijkomen van gevaarlijk stof moet bij de demontage vermeden worden, zodat dit... -
Page 167: Bijlage
9 Bijlage 9.1 EG-conformiteitsverklaring Etikettering: Ruimteventilatiesysteem Serie: CleanAirTower Type: 390610, 390620 (eventueel andere artikelnummers bij andere productvarianten.) Machine-ID: Zie typeplaatje in het voorste deel van deze bedrijfshandleiding Het product is ontworpen, geconstrueerd en gefabriceerd in overeenstemming met EU-richtlijnen 2006/42/EU Machinerichtlijn... -
Page 168: Technische Gegevens
9.2 Technische gegevens Benaming Type Filter 390610, 390620 Filtratiegraden Filtertechniek Reinigingsfilter Reinigingsprocedure Rotatie nozzle Filteroppervlakte [m²] Aantal filterelementen Filteroppervlakte totaal [m²] Filtertype Filterpatroon Filtermateriaal ePTFE-membraan Afscheidgraad [≥ %] 99.9 Lasrookclassificatie Filterclassificatie / Stofclassificatie Basisgegevens Afzuigvermogen [m³/u] 6.000 Onderdruk [Pa] 2.300 Motorvermogen [kW] Aansluitspanning/Nominale zie naamplaatje... -
Page 169: Maatblad
9.3 Maatblad Afb. 76: Maatblad Symbool Afmeting Symbool Afmeting 1.172 mm 3.622 mm 1.469 mm 1.500 mm 654 mm 1.013 mm Tab. 51: Maattabel 1502828-01 - 169 -... -
Page 170: Vervangonderdelen En Toebehoren
9.4 Vervangonderdelen en toebehoren Benaming Artikelnr. Afvoercontainerset (3 stuks) 1490717 1 x hoofdfilter 20 m² (er worden 3 stuks 1090447 benodigd) Tab. 52: Reservedelen 1502828-01 - 170 -... - Page 171 ES – Instrucciones de servicio Spanis ch 1 Generalidades ................... - 173 - 1.1 Introducción ....................... - 173 - 1.2 Indicaciones sobre derechos de autor y propiedad industrial....... - 173 - 1.3 Indicaciones para el usuario ................- 173 - 2 Seguridad ...................
- Page 172 7.2.3 Controle visual del producto ................. - 204 - 7.2.4 Comprobación del depósito de aire comprimido con válvula de seguridad de aire comprimido ......................- 205 - 7.3 Solución de fallos ....................- 206 - 7.4 Medidas de emergencia ..................- 207 - 8 Eliminación ..................
-
Page 173: Generalidades
él las personas expresamente autorizadas. Solo puede ser cedido a terceros con el consentimiento por escrito de KEMPER GmbH, en lo sucesivo el fabricante. Todos los documentos están protegidos por la ley de derechos de autor. No se permiten la transmisión ni la reproducción de documentos, incluso en forma de extractos, ni tampoco... - Page 174 es imprescindible respetar las normas sobre el trabajo seguro y adecuado para este tipo de máquinas. ¡Sin la autorización del fabricante, el operador no podrá realizar ninguna modificación, adición o reforma que pudiera afectar a la seguridad en el producto! Las piezas de repuesto utilizadas deberán cumplir los requisitos técnicos especificados por el fabricante.
-
Page 175: Seguridad
2 Seguridad 2.1 Generalidades El producto ha sido fabricado conforme a los avances tecnológicos y a las reglamentaciones técnicas de seguridad reconocidas. Durante el funcionamiento del producto pueden surgir riesgos técnicos para el operador o se pueden producir daños en el producto y en otros bienes cuando el producto: •... -
Page 176: Señales Y Placas A Colocar Por El Propietario
2.3 Señales y placas a colocar por el propietario El operador está obligado a colocar marcas y letreros adicionales en el producto y en su entorno. Tales marcas y letreros pueden referirse, por ejemplo, a la prescripción de utilizar un equipo de protección personal. -
Page 177: Indicaciones De Seguridad Para El Mantenimiento Y Solución De Averías
2.5 Indicaciones de seguridad para el mantenimiento y solución de averías Las puertas de mantenimiento y servicio deberán estar accesibles en todo momento. Las operaciones de ajuste, mantenimiento y reparación, así como la búsqueda de errores solo podrán ser realizadas cuando el producto esté apagado. ¡En trabajos de mantenimiento y reparación, apretar siempre fuertemente toda unión a rosca! Cuando así... - Page 178 PELIGRO ¡Los trabajos en los equipos eléctricos del producto deberán ser realizados por un electricista o por personas cualificadas, bajo la dirección y supervisión de un electricista y siguiendo las normas de la ingeniería eléctrica! Antes de abrir el producto, desenchufe el cable de alimentación, si lo hubiera, con el fin de asegurar que no se produzca una reconexión involuntaria.
- Page 179 PELIGRO ¡Peligro de tensión eléctrica! Los productos con regulación de potencia de aspiración (convertidor de frecuencia), están diseñados para la protección con fusibles protectores de línea. Si se utiliza el producto en una red eléctrica con interruptor diferencial antepuesto (RCCB), se ha de tener en cuenta lo siguiente. Con el funcionamiento del convertidor de frecuencia se puede generar una corriente continua en el conductor protección a tierra, por consiguiente el interruptor diferencial (RCCB) antepuesto en la red eléctrica, deberá...
- Page 180 PELIGRO Cargas suspendidas Las cargas que vuelcan o que se desprenden conllevan lesiones graves e incluso mortales. • No situarse nunca debajo de cargas suspendidas. • Permanecer siempre fuera de la zona de peligro. • Tener en cuenta el peso total, puntos de anclaje y punto de gravedad de la carga. •...
-
Page 181: Información De Producto
3 Información de producto 3.1 Descripción del funcionamiento El producto e indicado para aspirar y filtrar aire ambiental y realimentar correspondientemente el aire puro a la sala. Su ámbito de uso son naves de producción y almacenamiento en las que el aire ambiental se debe liberar de suciedad en forma de partículas como humos o polvos. -
Page 182: Uso Correcto
Pos. Denominación Pos. Denominación Argollas de elevación Tablero de mando Parte de aspiración Abertura de mantenimiento Anillo tensor Recipiente colector de polvo Parte del filtro Alimentación de tensión Parte del ventilador Válvula de descarga de condensado Aberturas de soplado (aire puro) Conexión de aire comprimido Protección contra choques Tab. -
Page 183: Uso Incorrecto Razonablemente Previsible
3.3 Uso incorrecto razonablemente previsible Siempre que se cumpla con el uso previsto, no es posible que se produzca un mal uso razonablemente previsible del producto que pudiera conducir a situaciones de peligro con lesiones personales como resultado. No está permitido el funcionamiento del producto en ámbitos industriales en los que deben cumplirse los requisitos de protección contra explosión. - Page 184 ADVERTENCIA Se pueden ocasionar daños graves en el aparato respiratorio y en las vías respiratorias: utilizar la protección de la respiración Clase FFP2 o una de mayor calidad. El contacto de la piel con polvos, etc. puede provocar irritaciones de piel a personas sensibles –...
-
Page 185: Transporte Y Almacenamiento
4 Transporte y almacenamiento 4.1 Transporte PELIGRO ¡Posibilidad de que se produzcan golpes mortales durante la carga y el transporte del producto! ¡Una elevación o transporte incorrectos podrán provocar en su caso la inclinación y caída del producto y su palé! •... - Page 186 PELIGRO • Aplastamientos potencialmente mortales en la elevación y el transporte de los componentes individuales del producto. Un montaje incorrecto puede provocar la caída de los componentes. • Una elevación y un transporte inadecuados pueden hacer que los componentes del sistema de filtración vuelquen y caigan.
- Page 187 Fig. 79: Indicaciones proceso de elevación • ¡Al seleccionar los grilletes asegúrese sin falta de que cada uno de los grilletes tenga una capacidad portante suficiente! 1502828-01 - 187 -...
-
Page 188: Montaje
5 Montaje INDICACION El operador del producto solo podrá encargar el montaje del mismo al personal especializado en dicha tarea. Para el montaje del producto se requieren como mínimo dos empleados. 5.1 Montaje del producto El producto ensamblado consta de tres componentes individuales, que se suministran a modo de unidades de embalaje en dos palés. - Page 189 Palé A Palé B Pos. Denominación Pos. Denominación Parte de aspiración Parte del filtro Parte del ventilador Adaptador de transporte Protección contra choques Anillo tensor Anillo tensor Pestañas de transporte Palé Palé Tab. 55: Posiciones en el producto INDICACION En el lugar de emplazamiento debe estar disponible un suministro adecuado de corriente eléctrica y aire comprimido.
- Page 190 Fig. 82: Posicionar la parte del ventilador 3. Levantar la parte del ventilador (pos. 3) del palé (pos. 8), usando un arnés de carga apropiado que se sujeta en la parte interior del ventilador (pos. 7) y depositarlo en el lugar de montaje.
- Page 191 6. Vuelva a atornillar las piezas retiradas de la protección contra choques (pos. 4) a la parte del ventilador (pos. 3). Fig. 84: Levantar la parte del filtro del adaptador de transporte 7. Soltar el el anillo tensor (pos. 6) que une la parte del filtro (pos. 2) con el adaptador de transporte (pos.
- Page 192 8. Colocar la parte del filtro (pos.2) sobre la parte del ventilador anclado en el suelo (pos.3) y fijarlo con el anillo tensor (pos. 6). Preste atención al asiento correcto de la junta colocada en el anillo tensor (pos. 6). Fig.
- Page 193 Fig. 87: Unir la rampa para polvo con la boquilla de llenado Pos. Denominación Pos. Denominación Tapa de mantenimiento Boquilla de llenado depósito colector de polvo Rampa para el polvo Recipiente colector de polvo Manguera DN 60 Tab. 56: Posiciones en el producto 10.
- Page 194 Fig. 88: Conexión electroválvula + vibrador a motor Pos. Denominación Pos. Denominación Borne de conexión Perno roscado para el cable de tierra Borne de conexión Conector hembra vibrador a motor Borne de conexión Tab. 57: Conexión electroválvula + vibrador a motor 12.
- Page 195 Fig. 89: Conducto de aire comprimido, de desagüe y de presión diferencial Pos. Denominación Pos. Denominación Conexión de enchufe desagüe Conducto de presión diferencial (D = 6 mm) Conexión de enchufe aire Enchufe de conexión CEE comprimido Tab. 58: Posiciones en el producto 15.
- Page 196 Fig. 90: Paneles de conexión Pos. Denominación Pos. Denominación Enchufe de conexión CEE Conexión de aire comprimido Válvula de descarga de condensado Tab. 59: Paneles de conexión 19. Conectar la conexión de aire comprimido (pos. 16) con la red de aire comprimido de lado obra.
-
Page 197: Uso
6 Uso Toda persona encargada del uso, mantenimiento y la reparación del producto deberá haber leído y entendido perfectamente este manual de servicio y los manuales de cualquier producto de montaje o accesorio. 6.1 Cualificación de los operarios La empresa operadora del producto solo podrá encargar el uso del mismo al personal especializado en dicha tarea. - Page 198 Pos. Denominación Indicación Pulsador del equipo con luz de control Botón I/0 Indicador luminoso Pulsador de servicio Solo para los empleados de servicio Conexión de medición "Presión Solo para los empleados de servicio diferencial" Base de enchufe de servicio Solo para los empleados de servicio Conexión de medición "Presión Solo para los empleados de servicio diferencial"...
-
Page 199: Conexión Con La Nube - Ajustes Y Consultas
• Conexión de medición "IFA, flujo volumétrico" (pos. 4) Solo puede utilizarlo el servicio técnico del fabricante. • Hembrilla de servicio (pos. 5) Posibilidad de conexión para el servicio técnico del fabricante. Mediante esta interfaz el servicio técnico del fabricante puede realizar trabajos de mantenimiento. •... -
Page 200: Puesta En Marcha
Los ajustes y las consultas se realizan a través de la nube: www.kemperconnect.de Véase el documento adjunto: Guía de inicio rápido KEMPER. INDICACION Requisito estándar de comunicaciones móviles El producto utiliza un estándar de comunicaciones móviles, operativo en todo el mundo. -
Page 201: Mantenimiento
7 Mantenimiento Las instrucciones indicadas en este capítulo son recomendaciones mínimas. Dependiendo de las condiciones de funcionamiento, pueden ser necesarias otras instrucciones adicionales para mantener el producto en condiciones óptimas. Los trabajos de mantenimiento y reparación descritos en este capítulo solo pueden ser llevados a cabo por personal de reparación del usuario especialmente formado para ello. -
Page 202: Cambiar El Colector De Polvo
ADVERTENCIA El contacto de la piel con polvos, etc. puede provocar irritaciones de piel a personas sensibles. ¡Los órganos y las vías respiratorias pueden resultar dañados gravemente! Con el fin de evitar el contacto y la inhalación de polvo, se deben utilizar guantes desechables y mascarillas de protección contra el polvo de la clase FFP2 o de alta calidad. - Page 203 Fig. 92: Cambiar el colector de polvo Pos. Denominación Pos. Denominación Recipiente colector de polvo Soporte magnético Junta Pegatina para cerra el colector de polvo Tab. 61: Cambiar el colector de polvo Para ello, proceda como sigue: 1. Apague el producto usando el pulsador de conexión / desconexión y espere hasta que se haya apagado totalmente el parpadeo del aro luminoso del pulsador de conexión / desconexión.
-
Page 204: Descarga Del Condensado Del Depósito De Aire Comprimido
7. Conectar el producto a la red eléctrica y volver a poner en funcionamiento usando el pulsador de conexión / desconexión. véase también el capítulo „puesta en marcha“. 7.2.2 Descarga del condensado del depósito de aire comprimido El condensado que se genera debe descargarse del depósito de aire comprimido según el uso, como mínimo una vez al mes. -
Page 205: Comprobación Del Depósito De Aire Comprimido Con Válvula De Seguridad De Aire Comprimido
• Comprobar el ajuste correcto del regulador del aire comprimido. El regulador de aire comprimido se encuentra en la parte del ventilador detrás de la chapa de mantenimiento. Fig. 94: Ajuste del regulador del aire comprimido Para ello, proceda como sigue: 1. -
Page 206: Solución De Fallos
7.3 Solución de fallos Fallo Causa Indicación El aro luminoso verde No hay alimentación Encargue a un técnico alrededor del pulsador eléctrica electricista la conexión / desconexión no se comprobación de la ilumina alimentación eléctrica El producto no se inicia No hay alimentación Encargue a un técnico eléctrica... -
Page 207: Medidas De Emergencia
INDICACION Si el cliente no puede solucionar el problema, deberá ponerse en contacto con el servicio técnico del fabricante. 7.4 Medidas de emergencia En caso de incendio o bien dado el caso los elementos de aspiración, deberá seguir los pasos siguientes: 1. -
Page 208: Eliminación
8 Eliminación ADVERTENCIA ¡El humo de soldadura en contacto con la piel puede provocar irritaciones en personas sensibles! ¡Las operaciones de desmontaje en el producto solo podrán ser realizadas por personal instruido y autorizado, de acuerdo con las instrucciones de seguridad y las normas vigentes de prevención de accidentes! ¡Los órganos y las vías respiratorias pueden resultar dañados gravemente! ¡Para evitar el contacto con el polvo y su aspiración, utilice la vestimenta de protección,... -
Page 209: Anexo
9 Anexo 9.1 Declaración de conformidad CE Denominación: Sistema de ventilación espacial Serie: CleanAirTower Tipo: 390610, 390620 (En su caso números de artículos diferentes para otras variantes de producto) ID de máquinas: Véase la placa de características situada en la parte delantera de... -
Page 210: Datos Técnicos
9.2 Datos técnicos Denominación Tipo 390610, 390620 Filtro Niveles de filtración Método de filtración Filtro de limpieza Procedimiento de limpieza Tobera rotativa Superficie del filtro [m²] Número de elementos filtrantes Superficie del filtro total [m²] Tipo de filtro Cartucho de filtro Material del filtro Membrana de ePTFE Grado de filtración [≥... -
Page 211: Hoja De Medidas
9.3 Hoja de medidas Fig. 95: Hoja de medidas Símbolo Medida Símbolo Medida 1.172 mm 3.622 mm 1.469 mm 1.500 mm 654 mm 1.013 mm Tab. 64: Tabla de medidas 1502828-01 - 211 -... -
Page 212: Piezas De Repuesto Y Accesorios
9.4 Piezas de repuesto y accesorios Denominación Nº de artículo Juego de depósitos de evacuación (3 1490717 unidades) 1 x Filtro principal 20 m² (se necesitan 3 1090447 unidades) Tab. 65: Piezas de repuesto 1502828-01 - 212 -... - Page 213 PT – Manual de operação Portugiesisc h 1 Aspetos gerais ................... - 215 - 1.1 Introdução ......................- 215 - 1.2 Indicações sobre os direitos autorais e direitos de propriedade industrial . - 215 - 1.3 Indicações para a entidade operadora ............- 215 - 2 Segurança ..................
- Page 214 7.2.3 Controlo visual do produto ................- 246 - 7.2.4 Inspeção do reservatório de ar comprimido com válvula de segurança pneumática ......................... - 247 - 7.3 Eliminação de falhas ..................- 248 - 7.4 Ações de emergência ..................- 249 - 8 Eliminação ..................
-
Page 215: Indicações Sobre Os Direitos Autorais E Direitos De Propriedade Industrial
Este manual de instruções tem de ser tratado de forma confidencial. Ele deve ser acessível apenas a pessoas autorizadas. Ele só pode ser entregue a terceiros com autorização por escrito da KEMPER GmbH, adiante designada por fabricante. Todos os documentos estão protegidos nos termos da lei relativa aos direitos de autor. A divulgação e reprodução de documentos, mesmo que parcial, bem como uma utilização e... - Page 216 acidentes, devem ser respeitadas ainda as regras técnicas reconhecidas para um trabalho seguro e correto. A entidade operadora não pode efetuar quaisquer alterações, complementos e transformações no produto, que possam interferir na segurança, sem autorização do fabricante! As peças sobresselentes a serem utilizadas devem corresponder aos requisitos técnicos estabelecidos pelo fabricante.
-
Page 217: Segurança
2 Segurança 2.1 Generalidades O produto foi construído e desenvolvido segundo a tecnologia atual e as regras técnicas de segurança reconhecidas. Durante a operação do produto podem surgir perigos técnicos para o operador ou danos no produto, bem como de outros valores materiais, se este: •... -
Page 218: Identificações E Placas A Colocar Pela Entidade Operadora
2.3 Identificações e placas a colocar pela entidade operadora É da responsabilidade da entidade operadora afixar, se necessário, outras identificações e placas no produto e no seu ambiente circundante. Tais identificações e placas podem referir-se, por exemplo, ao regulamento relativo ao uso do equipamento de proteção individual. -
Page 219: Instruções De Segurança Sobre A Conservação E Eliminação De Avarias
2.5 Instruções de segurança sobre a conservação e eliminação de avarias As portas de serviço e de manutenção têm de permanecer acessíveis em qualquer altura. Os trabalhos de reequipamento, manutenção e reparação, bem como a localização de falhas apenas podem ser realizados com o produto desligado. Nos trabalhos de manutenção e reparação, apertar sempre as uniões aparafusadas soltas! Se prescrito, apertar bem os parafusos previstos com uma chave dinamométrica. - Page 220 PERIGO Os trabalhos no equipamento elétrico do produto só podem ser realizados por um eletricista ou por pessoal instruído sob vigilância de um eletricista segundo as regras eletrotécnicas! Antes de abrir o produto, retirar a ficha da tomada, se existir, para evitar uma nova ligação involuntária.
- Page 221 PERIGO Perigo de tensão elétrica! Os produtos com regulação da potência de aspiração (conversor de frequência) foram concebidos para a proteção através de fusíveis de proteção de linha. Se o produto funcionar ligado à corrente precedido de um disjuntor diferencial residual (DR), deve-se observar o seguinte.
- Page 222 AVISO Perigo devido à radiação da rede móvel A radiação da rede móvel pode afetar dispositivos eletrónicos e médicos. O produto: • não utilizar perto de equipamentos médicos, como pacemakers, bombas de insulina e aparelhos semelhantes. • não utilizar em hospitais, postos de gasolina e instalações médicas. •...
- Page 223 PERIGO Cargas suspensas – Transporte nos olhais de elevação Cargas tombadas ou caídas provocam lesões graves ou mortais. • O produto montado não pode ser transportado como unidade completa nos olhais de elevação! (Os olhais de elevação podem ser arrancados!) •...
-
Page 224: Dados Do Produto
3 Dados do produto 3.1 Descrição das funções O produto é adequado para aspirar e filtrar o ar ambiente e para reintroduzir o ar limpo no espaço. A área de utilização são pavilhões de produção e armazéns, onde é necessário purificar o ar ambiente contaminado com partículas, tais como fumos e poeiras. -
Page 225: Utilização Prevista
Pos. Designação Pos. Designação Olhais de elevação Painel de comando Aspirador Abertura de manutenção Anel de aperto Coletor de pó Filtro Alimentação de tensão Ventilador Válvula de descarga de condensado Aberturas de descarga (ar puro) Ligação de ar comprimido Proteção contra impactos Tab. -
Page 226: Má Utilização Razoavelmente Previsível
3.3 Má utilização razoavelmente previsível Desde que o produto seja utilizado conforme previsto, não existe a possibilidade de má utilização razoavelmente previsível que possa provocar situações perigosas e ferimentos. Não é permitida a operação do produto em setores da indústria sujeitos ao cumprimento de requisitos de proteção contra explosões. - Page 227 Em caso de contacto com a pele, as poeiras, etc., podem causar irritações cutâneas em pessoas sensíveis – Usar vestuário de proteção. Em caso de fugas no filtro e nas condutas de ligação, podem ser libertadas poeiras para o ambiente. Eliminar as fugas imediatamente e limpar a área contaminada. Usar proteção respiratória e vestuário de proteção.
-
Page 228: Transporte E Armazenamento
4 Transporte e armazenamento 4.1 Transporte PERIGO São possíveis esmagamentos com perigo de morte ao carregar e transportar o produto! Se for incorretamente elevada e transportada, a palete eventualmente existente com o produto pode tombar e cair! • Nunca permanecer sob cargas suspensas! Para transportar a palete eventualmente existente com o produto deve ser utilizado um porta-paletes ou uma empilhadora. - Page 229 • Verificar o engate correto dos meios de elevação nos pontos de fixação e no gancho da grua. • Fixar os cabos de transporte no gancho da grua, de modo a que, quando esticados, não toquem nas peças da máquina acima dos pontos de fixação. •...
-
Page 230: Montagem
5 Montagem AVISO A entidade operadora do produto apenas pode incumbir pessoas, com a montagem autónoma do mesmo, que estejam familiarizadas com esta tarefa. Para a montagem do produto são necessários pelo menos dois funcionários. 5.1 Montagem do produto O produto montado é composto por três componentes individuais, que são fornecidos em duas paletes como unidade de embalagem. - Page 231 Palete A Palete B Pos. Designação Pos. Designação Aspirador Filtro Ventilador Adaptador de transporte Proteção contra impactos Anel de aperto Anel de aperto Abas de transporte Palete Palete Tab. 68: Posições no produto AVISO No local de instalação tem de existir uma alimentação adequada de eletricidade e comprimido.
- Page 232 Fig. 101: Posicionar o ventilador 3. Com um equipamento de transporte adequado, fixado na parte interior do ventilador (pos. 7), levantar o ventilador (pos. 3) da palete (pos. 8) e pousá-lo no local de montagem. Fig. 102: 4. Remover a proteção contra impactos (pos. 4), soltando os parafusos a toda a volta. Em seguida, esta pode ser removida para fora.
- Page 233 6. Voltar a aparafusar no ventilador (pos. 3) as partes removidas da proteção contra impactos (pos. 4). Fig. 103: Levantar o filtro do adaptador de transporte 7. Soltar o anel de aperto (pos. 6) que liga o filtro (pos. 2) ao adaptador de transporte (pos. 5).
- Page 234 8. Pousar o filtro (pos. 2) em cima do ventilador (pos. 3) ancorado no pavimento e fixá-lo com o anel de aperto (pos. 6). Ter em atenção a posição correta da junta de vedação colocada no anel de aperto (pos. 6). Fig.
- Page 235 Fig. 106: Ligar a calha de pó ao bocal de enchimento Pos. Designação Pos. Designação Tampa de manutenção Bocal de enchimento do coletor de pó Calha de pó Coletor de pó Mangueira DN 60 Tab. 69: Posições no produto 10. Remover a tampa de manutenção (pos. 1). Ter cuidado para não danificar o cabo de ligação à...
- Page 236 Fig. 107: Ligação da válvula eletromagnética + motor vibrador Pos. Designação Pos. Designação Terminal de ligação Pino roscado para o cabo de terra Terminal de ligação Tomada de ligação do motor vibrador Terminal de ligação Tab. 70: Ligação da válvula eletromagnética + motor vibrador 12.
- Page 237 Fig. 108: Tubos de ar comprimido, drenagem e pressão diferencial Pos. Designação Pos. Designação Ligação de encaixe do tubo de Tubo de pressão diferencial (D = 6 drenagem Ligação de encaixe do tubo de ar Ficha de ligação CEE comprimido Tab.
- Page 238 Fig. 109: Painéis de ligação Pos. Designação Pos. Designação Ficha de ligação CEE Ligação de ar comprimido Válvula de descarga de condensado Tab. 72: Painéis de ligação 19. Ligar a ligação de ar comprimido (pos. 16) à rede de ar comprimido local. 20.
-
Page 239: Utilização
6 Utilização Qualquer pessoa que se ocupa da utilização, manutenção e reparação do produto tem de ter lido minuciosamente e compreendido este manual de instruções, bem como as instruções de eventuais produtos complementares e acessórios. 6.1 Qualificação do pessoal de operação A entidade operadora do produto apenas pode incumbir pessoas, com a montagem autónoma do mesmo, que estejam familiarizadas com esta tarefa. - Page 240 Pos. Designação Indicação Botão do aparelho com luz-piloto Botão I/0 Luz de sinalização Botão de serviço Reservado aos funcionários do Serviço de Assistência Técnica Porta de teste "Pressão diferencial" Reservado aos funcionários do Serviço de Assistência Técnica Tomada de serviço Reservado aos funcionários do Serviço de Assistência Técnica Porta de teste "Pressão diferencial"...
-
Page 241: Ligação À Nuvem - Configurações E Consultas
• Porta de teste "Fluxo volumétrico IFA" (pos. 4) Reservado ao Serviço de Assistência Técnica do fabricante. • Tomada de serviço (pos. 5) Possibilidade de ligação para o Serviço de Assistência Técnica do fabricante. O Serviço de Assistência Técnica do fabricante pode realizar trabalhos de manutenção através desta interface. -
Page 242: Colocação Em Funcionamento
Além disso, os parâmetros operacionais do produto podem ser consultados e acompanhados em tempo real. As configurações e consultas são feitas através da nuvem: www.kemperconnect.de Para o efeito, ver o Guia de Iniciação Rápida KEMPER em anexo. INDICAÇÃO Pré-requisito de padrão de rede móvel O produto usa um padrão de rede móvel que pode ser operado em todo o mundo. -
Page 243: Conservação
7 Conservação As instruções descritas neste capítulo devem ser entendidas como requisitos mínimos. Dependendo das condições de operação, podem ser necessárias mais instruções para manter o produto num estado ideal. Os trabalhos de manutenção e reparação descritos nestes capítulos apenas podem ser executados por pessoal de reparação especialmente treinado pela entidade operadora. -
Page 244: Substituição Do Coletor De Pó
ATENÇÃO Em caso de contacto com a pele, as poeiras, etc., podem causar irritações cutâneas em pessoas sensíveis. Risco de danos graves para a saúde nos órgãos respiratórios e nas vias respiratórias! Para evitar o contacto e a inalação das poeiras, devem ser usadas luvas descartáveis e máscaras de proteção contra pó... - Page 245 Fig. 111: Substituição do coletor de pó Pos. Designação Pos. Designação Coletor de pó Suporte magnético Junta de vedação Autocolante para selar o coletor de pó Tab. 74: Substituição do coletor de pó Proceder da seguinte forma: 1. Desligar o produto no botão Ligar/Desligar, aguardando até o anel luminoso no botão Ligar/Desligar deixar de piscar completamente.
-
Page 246: Drenagem Do Condensado Do Reservatório Do Ar Comprimido
7.2.2 Drenagem do condensado do reservatório do ar comprimido Dependendo da utilização, é necessário drenar o condensado do reservatório de ar comprimido, no mínimo uma vez por mês. Fig. 112: Drenagem do condensado do reservatório do ar comprimido Proceder da seguinte forma: 1. -
Page 247: Inspeção Do Reservatório De Ar Comprimido Com Válvula De Segurança Pneumática
Fig. 113: Ajustar o regulador de ar comprimido Proceder da seguinte forma: 1. Desligar o produto no botão Ligar/Desligar, aguardando até o anel luminoso no botão Ligar/Desligar deixar de piscar completamente. 2. Desligar o produto da corrente elétrica, puxando a ficha e protegê-lo contra ativação involuntária. -
Page 248: Eliminação De Falhas
7.3 Eliminação de falhas Falha Causa Indicação O anel luminoso verde em Sem alimentação de tensão Mandar verificar a redor do botão Ligar/Desligar disponível alimentação de tensão por não se acende um eletricista qualificado O produto não arranca Sem alimentação de tensão Mandar verificar a disponível alimentação de tensão por... -
Page 249: Ações De Emergência
AVISO Se a avaria não puder ser resolvida pelo cliente, deve contactar a Assistência Técnica do fabricante. 7.4 Ações de emergência Em caso de incêndio do produto ou dos seus eventuais elementos de recolha, têm de ser dados os seguintes passos: 1. -
Page 250: Eliminação
8 Eliminação AVISO O contato da pele com o fumo de soldadura, etc. pode provocar irritações na pele em pessoas sensíveis! Os trabalhos de desmontagem no produto podem ser executados apenas por técnicos formados e autorizados, tendo em conta as indicações de segurança e as normas de prevenção de acidentes em vigor! Possibilidade de danos graves para a saúde nos órgãos respiratórios e nas vias respiratórias! -
Page 251: Anexo
9 Anexo 9.1 Declaração CE de conformidade Designação: Sistema de ventilação de ar ambiente Série: CleanAirTower Tipo: 390610, 390620 (Eventualmente, os números de artigo podem divergir no caso de outras variantes do produto.) ID da máquina: Consulte a placa de características na parte da frente deste manual de instruções... -
