Schutzgehäuse AC-2127
Original-Betriebsanleitung

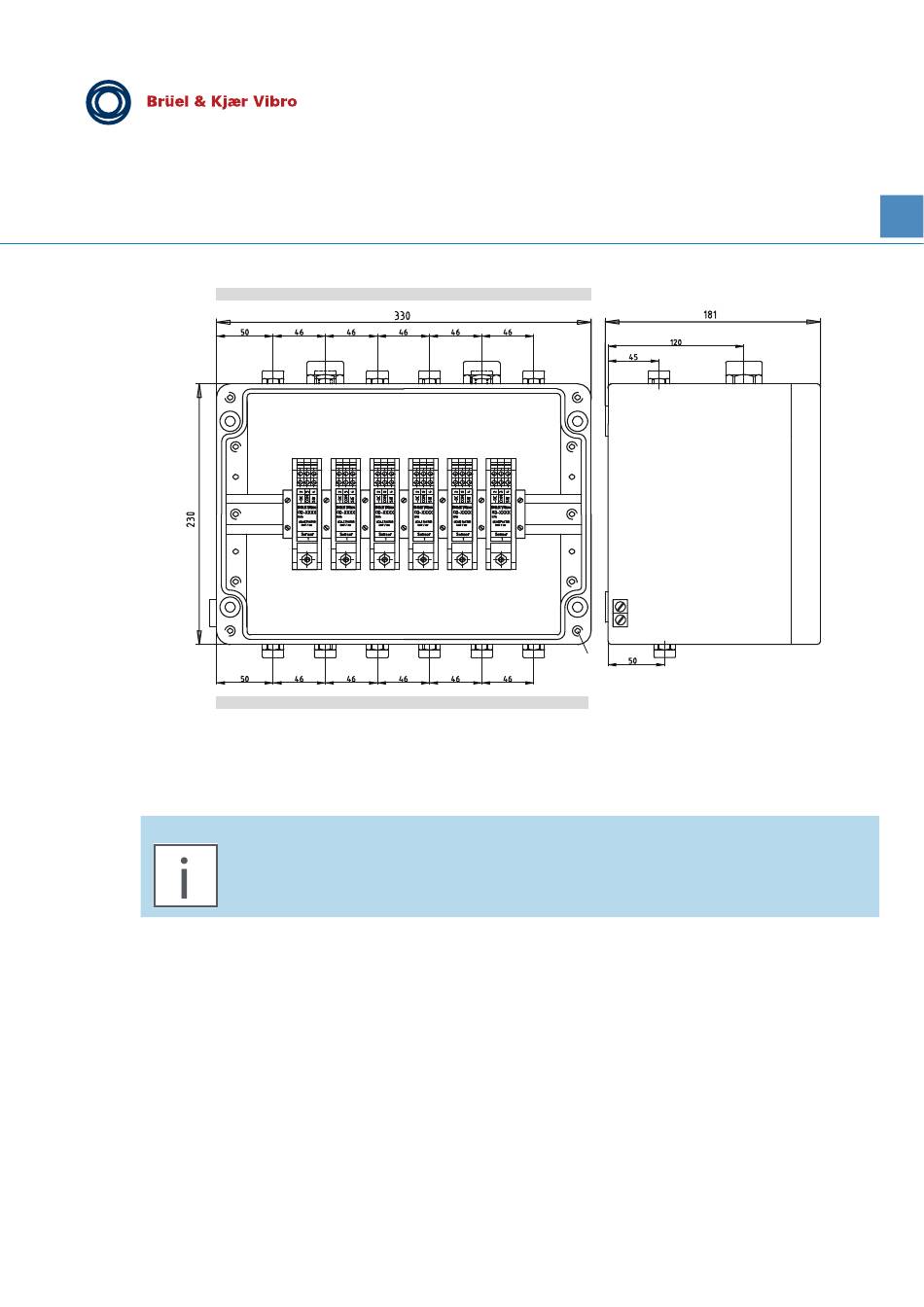

1) Maße für Befestigungsbohrungen Ø 7 mm
Anwendung
Schutzgehäuse für 4 bis zu 6 Treiber (Oszillator/Demodulator) ds821.od1x0.
HINWEIS
Diese Betriebsanleitung ist Teil des Produktes. Lesen Sie die Betriebsanleitung
vor der Verwendung des Produktes sorgfältig durch und bewahren Sie die
Anleitung für den zukünftigen Gebrauch auf.
Technische Daten
Allgemeines
Arbeitstemperatur
Schutzart
Gehäuse
Werkstoff
Lackierung außen
Schirmdämpfung
Gewicht
Dichtung
AC-2127 V02 15.4.2014 Technischen Änderungen vorbehalten C105006001
A
B
-40 °C ... + 100 °C
IP 66, EN 60529
Al Si 12, DIN 1725
RAL 7001
min. 40 dBμV bei 20 ... 900 MHz
5500 g
Neusil 1442
1
DE
1

Advertisement

loading

Summary of Contents for Brüel & Kjær Vibro AC-2127

  • Page 1 -40 °C ... + 100 °C Schutzart IP 66, EN 60529 Gehäuse Werkstoff Al Si 12, DIN 1725 Lackierung außen RAL 7001 Schirmdämpfung min. 40 dBμV bei 20 ... 900 MHz Gewicht 5500 g Dichtung Neusil 1442 AC-2127 V02 15.4.2014 Technischen Änderungen vorbehalten C105006001...
  • Page 2: Montage

    Nicht benutzte Gehäusebohrungen sind mit beiliegenden Blindstopfen zu verschließen. Beim Schließen des Deckels auf Dichtheit der Dichtlippe achten. Kabel Überwurfmutter Klemmeneinsatz innerer O-Ring Kableschirm Zwischenstutzen Abbildung 1 Auflegen des Kabelschirms in der Kabelverschraubung AC-2127 V02 15.4.2014 Technischen Änderungen vorbehalten C105006001...
  • Page 3 Terminal Protective Housing AC-2127 Instruction 1) Dimension for Ø 7 mm mounting holes Application Protective housing for 4 up to 6 driver electronics (oscillator/demodulator) ds821.od1x0. NOTE This manual is a part of the product. Read the manual carefully before using the product and keep it safe and easily accessible for future use.
  • Page 4 Terminal Protective Housing AC-2127 Instruction Cable entries Mounted side A 6x M16x1,5 mm for cable 6-10 mm 2x M25x1,5 mm for cable 14-18 mm Mounted side B 6x M16x1,5 mm for cable 3-7 mm Enclosed 9x M16x1,5 mm Blind fitting...
  • Page 5: Données Techniques

    Boîtier de raccordement AC-2127 Mode d'emploi 1) Gabarit de fixation Ø 7 mm Utilisation Boîter de protection de 4 jusqu’à 6 oscillateurs driver (oscillateur/démodulateur) ds821.od1x0. NOTE Cette notice d'utilisation fait partie intégrante du produit. Lire intégralement et attentivement cette notice avant l'utilisation du produit et conserver pour une utilisation ultérieure.
  • Page 6 Boîtier de raccordement AC-2127 Mode d'emploi Raccords à vis Assemblé coté A 6x M16x1,5 mm pour câble 6-10 mm 2x M25x1,5 mm pour câble 14-18 mm Assemblé coté B 6x M16x1,5 mm pour câble 3-7 mm Clos 9x M16x1,5 mm Assemblage aveugle 2x M25x1,5 mm Assemblage aveugle Matériau...
