Summary of Contents for Edsbyn EASE
- Page 1 Monteringsanvisning - Assembly instruction EASE takhängd skärm EASE ceiling-mounted screen Date: 2015-11-25 AB Edsbyverken, Box 300, SE-828 25 Edsbyn Tel/Phone +46 (0)271-27500, Fax +46 (0)271-27501 00530244-D www.edsbyn.com...
- Page 2 Tryck ner stiftet och sätt in kabeln i vajerlåset. Kabel och vajerlås måste vara i en rak linje. Vajerlåset används även för att justera i höjd. Max belastning 20 kg (1 skärm väger 7 kg) Vid montering av skärmar ansvarar kunden för infästning i tak och dylikt. Press down the pin and insert the cable into the gripper.

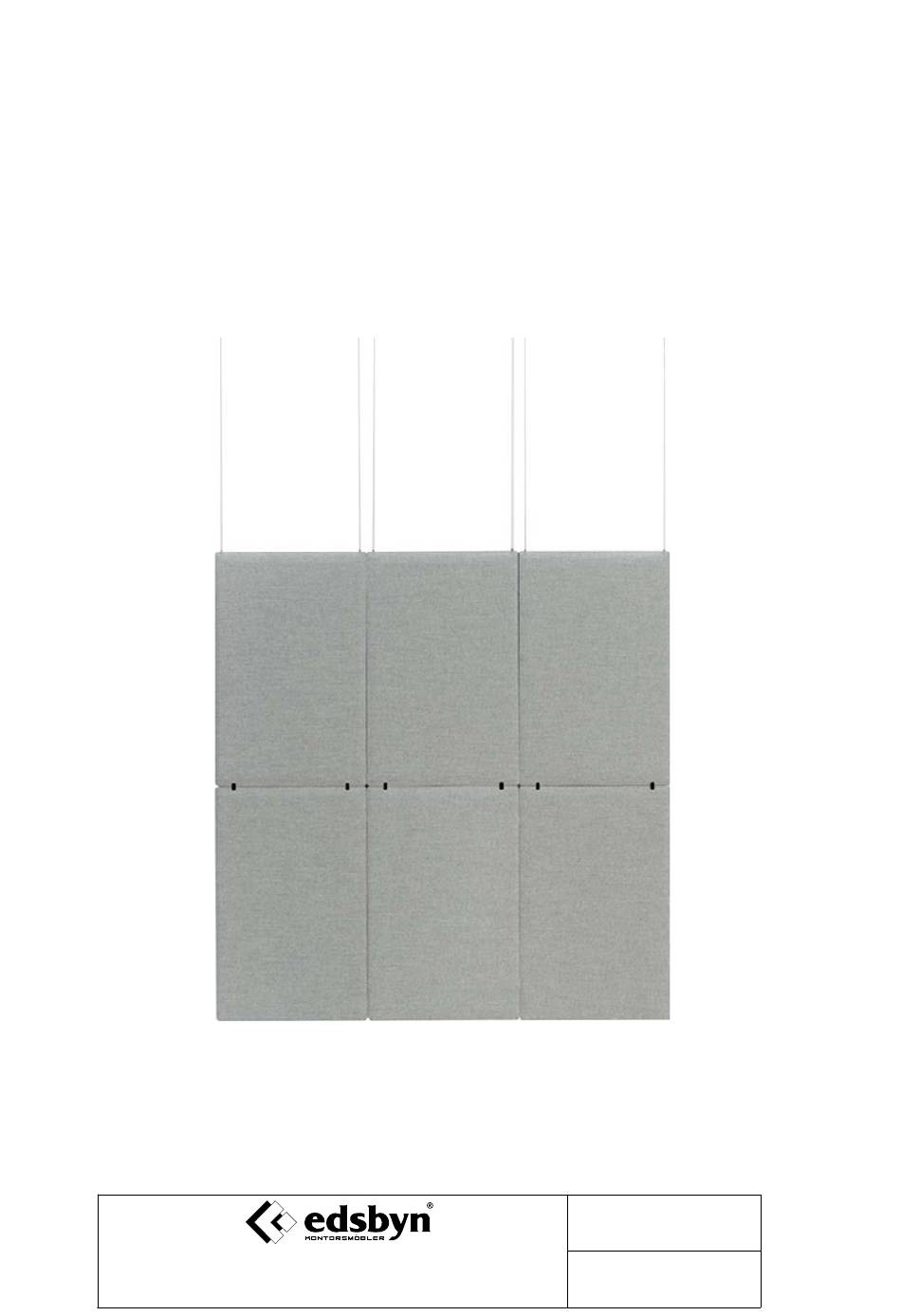

- Page 3 Montera gänginsats och skruva därefter fast vajerlåset. Assemble the thread insert and then screw the gripper. Koppla ihop två skärmar i höjd Assemble two screens in height Montera kopplingsbeslagen som skruvas med medföljande skruv. Install the connection fittings with supplied screw.
- Page 4 För att koppla samman flera skärmar To connect several screens 3 vägs koppling 4 vägs koppling 3 way connection 4 way connection För in kopplingsbeslaget med slits uppåt enligt bild i skärmen tills den bottnar i skärmen. Insert the connection fittings with the slot up as shown in the screen until it reaches the bottom of the screen.
