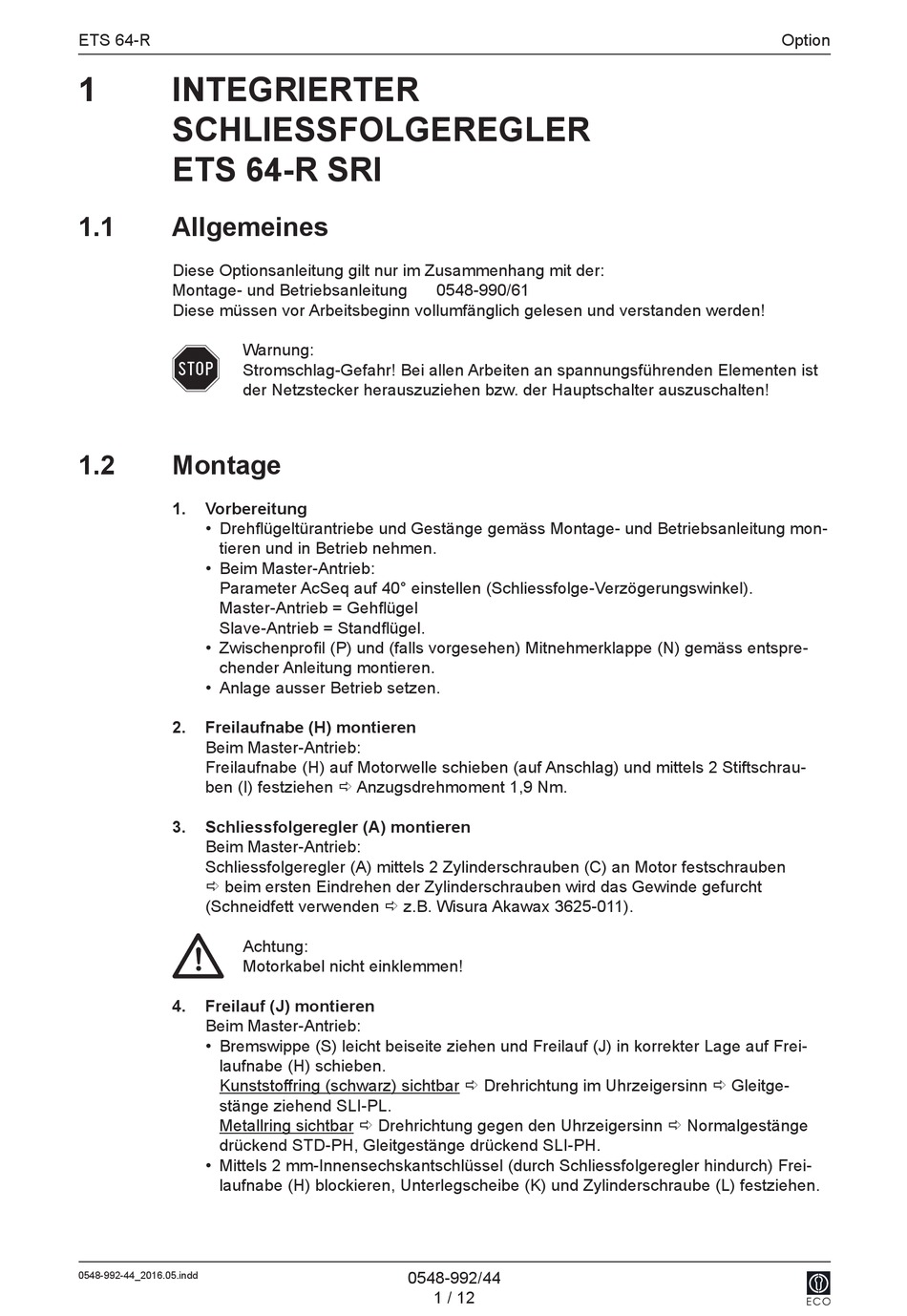

ETS 64-R
1
INTEGRIERTER
SCHLIESSFOLGEREGLER
ETS 64‑R SRI
1.1
Allgemeines
Diese Optionsanleitung gilt nur im Zusammenhang mit der:
Montage- und Betriebsanleitung
Diese müssen vor Arbeitsbeginn vollumfänglich gelesen und verstanden werden!
Warnung:
Stromschlag-Gefahr! Bei allen Arbeiten an spannungsführenden Elementen ist
der Netzstecker herauszuziehen bzw. der Hauptschalter auszuschalten!
1.2
Montage
1.
Vorbereitung
• Drehflügeltürantriebe und Gestänge gemäss Montage- und Betriebsanleitung mon-
tieren und in Betrieb nehmen.
• Beim Master-Antrieb:
Parameter AcSeq auf 40° einstellen (Schliessfolge-Verzögerungswinkel).
Master-Antrieb = Gehflügel
Slave-Antrieb = Standflügel.
• Zwischenprofil (P) und (falls vorgesehen) Mitnehmerklappe (N) gemäss entspre-
chender Anleitung montieren.
• Anlage ausser Betrieb setzen.
2.
Freilaufnabe (H) montieren
Beim Master-Antrieb:
Freilaufnabe (H) auf Motorwelle schieben (auf Anschlag) und mittels 2 Stiftschrau-
ben (I) festziehen  Anzugsdrehmoment 1,9 Nm.
3.
Schliessfolgeregler (A) montieren
Beim Master-Antrieb:
Schliessfolgeregler (A) mittels 2 Zylinderschrauben (C) an Motor festschrauben
 beim ersten Eindrehen der Zylinderschrauben wird das Gewinde gefurcht
(Schneidfett verwenden  z.B. Wisura Akawax 3625-011).
Achtung:
Motorkabel nicht einklemmen!
4.
Freilauf (J) montieren
Beim Master-Antrieb:
• Bremswippe (S) leicht beiseite ziehen und Freilauf (J) in korrekter Lage auf Frei-
laufnabe (H) schieben.
Kunststoffring (schwarz) sichtbar  Drehrichtung im Uhrzeigersinn  Gleitge-
stänge ziehend SLI-PL.
Metallring sichtbar  Drehrichtung gegen den Uhrzeigersinn  Normalgestänge
drückend STD-PH, Gleitgestänge drückend SLI-PH.
• Mittels 2 mm-Innensechskantschlüssel (durch Schliessfolgeregler hindurch) Frei-
laufnabe (H) blockieren, Unterlegscheibe (K) und Zylinderschraube (L) festziehen.
0548-992-44_2016.05.indd
0548-990/61
0548-992/44
1 / 12
Option
