CELLINE
AS-RS-AX-DX
®
GSM-GPRS
MANUALE UTENTE
USER MANUAL
MANUAL DEL USUARIO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CELLINE AS and is the answer not in the manual?

Questions and answers

Summary of Contents for Audiotel CELLINE AS

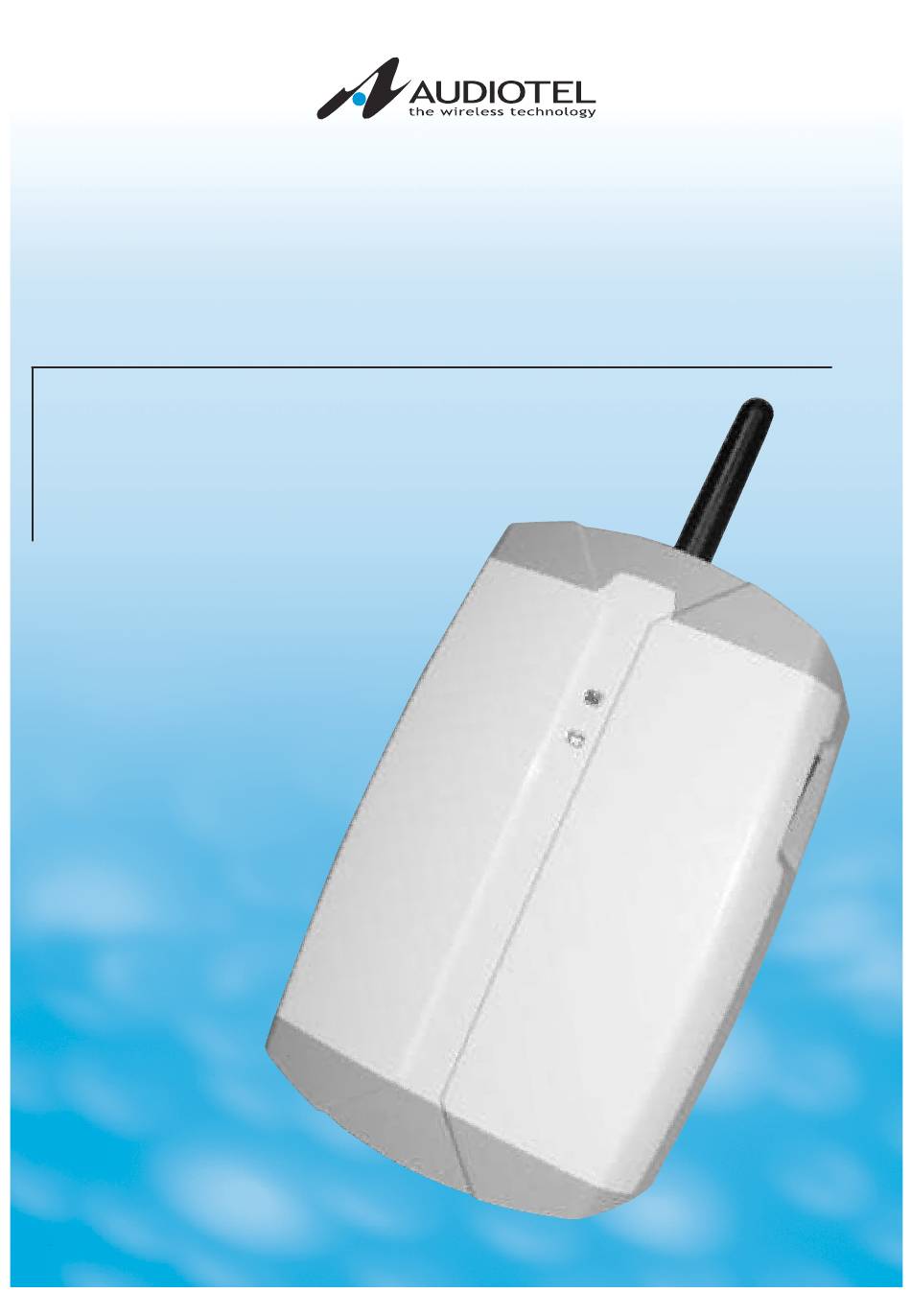

  • Page 1 CELLINE AS-RS-AX-DX ® GSM-GPRS MANUALE UTENTE USER MANUAL MANUAL DEL USUARIO...
