INSTALLATION AND USER'S MANUAL
R-CONTROL 3FC / R15-CONTROL 3FC
Radio controlled accessories
ITALIANO
AVVERTENZE
Il presente manuale di installazione è rivolto esclusivamente a personale
professionalmente competente. Tutto quello che non è espressamente
previsto in queste istruzioni non è permesso.
Non esporre il radiocomando all'umidità e proteggerlo da eventuali urti per
non pregiudicarne il corretto funzionamento. Durante l'uso del radiocomando,
se si dovesse riscontrare una diminuzione della trasmissione del segnale,
cambiare le batterie.
ATTENZIONE: PERICOLO D'ESPLOSIONE SE LA BATTERIA È SOSTITUITA
CON ALTRA DI TIPO SCORRETTO. ELIMINARE LE BATTERIE USATE
SECONDO LE NORMATIVE VIGENTI.
CARATTERISTICHE TECNICHE
Il marchio CE è individuabile tramite apposita targhetta adesiva applicata esternamente al
prodotto, in cui sono indicati alcuni dei dati presenti nella tabella a seguire:
Alimentazione a pila litio:
Frequenza di lavoro:
Potenza massima trasmessa:
Temperatura di funzionamento: -10°C ÷ +50°C
Distanza di trasmissione:
CONFIGURAZIONE DEL MOTORE TUBOLARE
Durante le impostazioni, il tempo tra le due operazioni deve essere inferiore ai 4
secondi altrimenti si esce dalla programmazione
Se si esegue la stessa operazione con un altro Radiocomando, quello configurato
precedentemente verrà resettato (per aggiungere un radiocomando vedi il libretto
dell'attuatore).
LA SELEZIONE DEI CANALI DISPONIBILI VISUALIZZABILI DA
DISPLAY (VERSIONE MULTICANALE)
Per cambiare la selezione del canale ripeti la procedura; per uscire rapidamente
dalla fase di selezione, premi i pulsanti UP o DOWN.
P- e P+
contemporaneamente
x1
Lo schermo
visualizza "C"
SMALTIMENTO
Alcuni componenti del prodotto possono essere riciclati mentre altri come ad esempio i
componenti elettronici devono essere smaltiti secondo le normative
installazione.
Alcuni componenti potrebbero contenere sostanze inquinanti e non devono
essere dispersi nell'ambiente.
CONDIZIONI GENERALI DI VENDITA
La transazione commerciale risulta disciplinata dalle condizioni generali di
vendita applicate da Fratelli Comunello S.p.A. a tutti i propri clienti; le sudette
condizioni risultano apposte in conferma d'ordine e sono pubblicate, ai fini della
migliore accessibilità e conoscibilità, nel sito:
http://www.comunello.com/it/corporate/condizioni-generali/
1 x CR2450 3V DC
433,93 MHz
10 mW
200 metri in spazio aperto, 35 metri tra due pareti
(Distanza effettiva variabile in base all'ambiente)
Acceso P2×1
Il motore fa un bip
Il motore emette
un suono
prolungato
Mantenere premuti i
pulsanti P1+ e P1-
Lo schermo
visualizza "15"
vigenti nell'area di

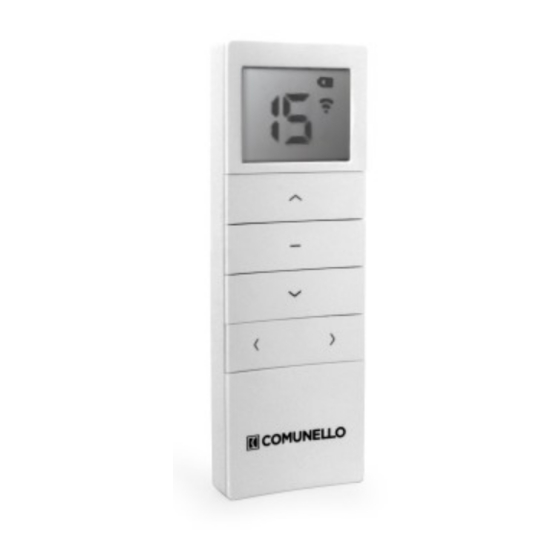

DESCRIZIONE DEL PRODOTTO R-CONTROL 3FC
RADIOCOMANDO 1CH
Pulsante UP
Pulsante STOP e 3°finecorsa
Pulsante DOWN
P2×1
Il motore fa un bip
DOWNx1
Scorri i canali selezionabili (dal n°1 al
n°15) utilizzando i tasti P- e P+
Il canale "0" non può essere disattivato
Il canale "0" effettua l'invio simultaneo di
tutti i canali programmati
DICHIARAZIONE DI CONFORMITÁ CE
Fratelli Comunello S.p.A. dichiara che i prodotti R-CONTROL 3FC e R15-
CONTROL 3FC sono conformi ai requisiti delle Direttive RoHS 2011/65/UE e
RED 2014/53/UE. Dichiarazione al link:
https://www.comunello.com/media/products/frameautomation/accessori/r-
control_3fc/files/comunello-frameautomation-r-control_3fc-02-certificazione_
ce.pdf
PRODOTTO NON FABBRICATO IN ITALIA
91300331 - Rev.02 - 08/10/19
RADIOCOMANDO 15CH
P1- P1+
P2
Pulsante da
non utilizzare
Fa un beep e un
UPx1
breve movimento
Configurazione terminata. Il
pulsante UP aziona il motore
in senso orario
Oppure
Configurazione
Fa un beep e un
Il pulsante DOWN aziona il
breve movimento
motore in senso orario
STOP×1
Lo schermo
visualizza "o"
Retro
P2
Pulsante di
configurazione
Targhetta
terminata.
Selezione
terminata
