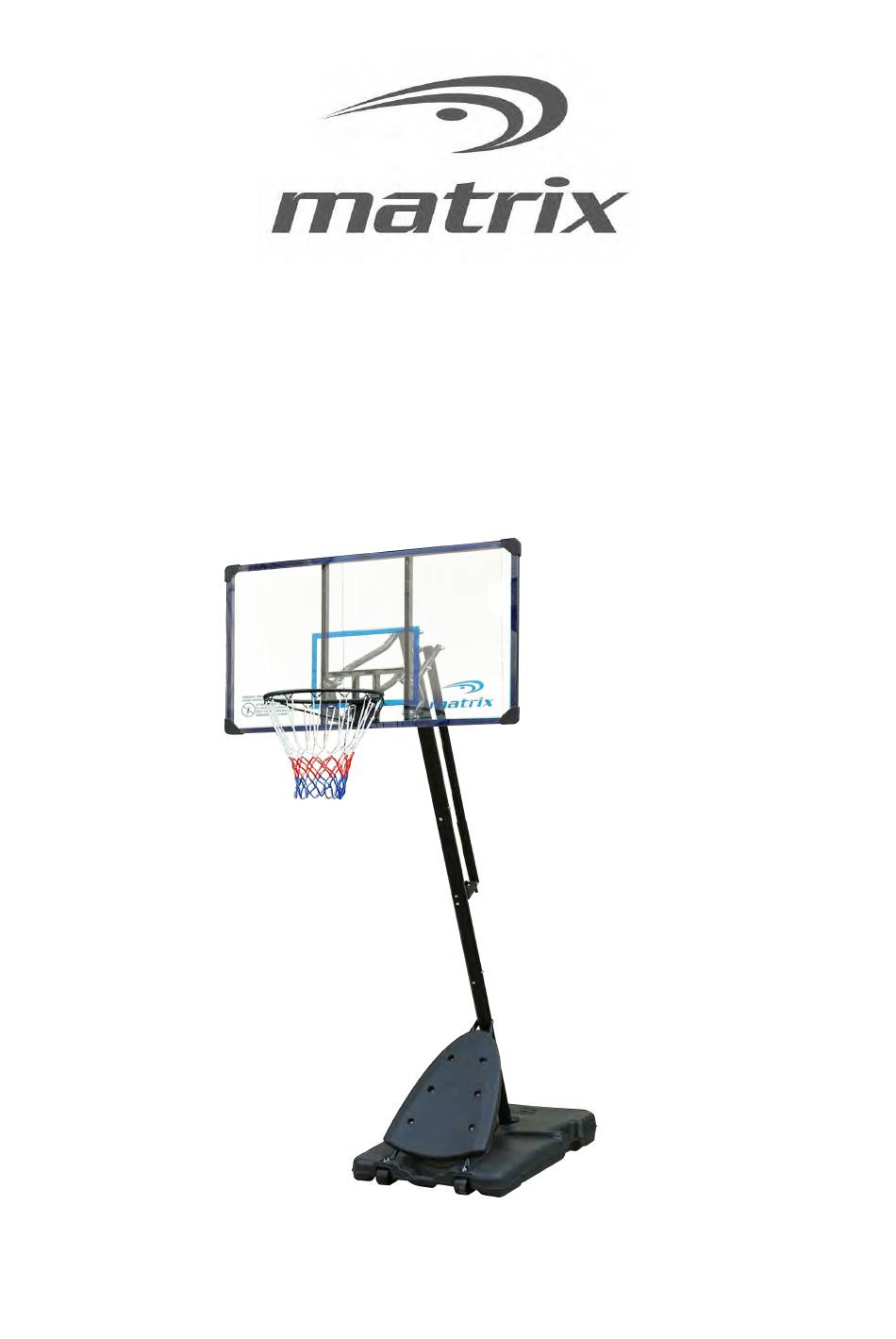

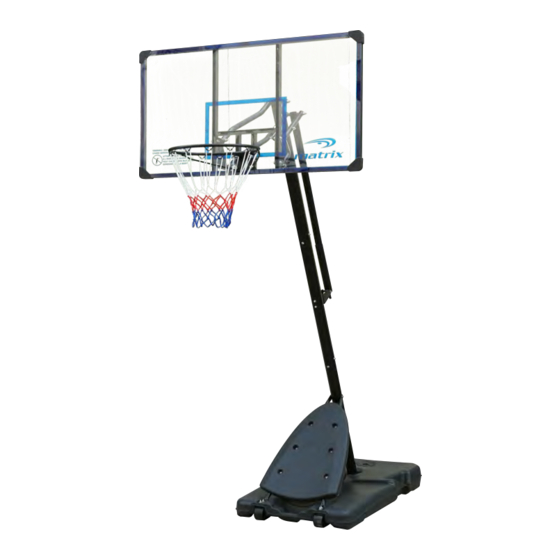

- Page 1 54” Portable Basketball System 54” Panneau de Basketball Portatif MANUAL 2.0 /MANUEL 2.0 Model NO./ Modèle n : 184-0155-4...
- Page 2 Table of Contents/ Table des matières POLE CARE AND SYSTEM MAINTENANCE ENTRETIEN DU POTEAU ET ENTRETIEN DU SYSTÈME........GENERAL SAFETY INSTRUCTIONS INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ............PART LIST /LISTE DES PIÈCES................ASSEMBLY STEPS/ÉTAPES D'ASSEMBLAGE STEP 1 /ÉTAPE 1....................12 STEP 2/ÉTAPE 2………………………………………............13 STEP 3/ÉTAPE 3………………………………..............
- Page 3 POLE CARE AND SYSTEM MAINTENANCE The life of your basketball system depends on many variables. The climate, exposure to corrosives such as salt, pesticides or herbicides, and excessive use or misuse can all contribute to pole failure, which may cause property damage and/or personal injury. Check your basketball system frequently for loose hardware, excessive wear, and signs of corrosion.
- Page 4 4. Vérifiez toutes les sections du poteau pour voir s’il y a des traces de rouille, de peinture écaillée ou craquelée. Si vous notez un de ces signes, procédez comme suit. a) Utilisez une toile d’émeri (papier sablé) pour retirer la rouille ou la peinture écaillée.
- Page 5 WARNING!!! NEVER OPERATE THE PORTABLE BASKETBALL SET WITHOUT FILLING UP THE MOULDED BASE WITH WATER OR SAND FULLY. GENERAL SAFETY INSTRUCTIONS Do not hang from the rim or climb on the pole. Do not climb on the base or structure in general as this could result in serious personal injuries. ...
-
Page 6: Qty：2
Part List Part#, Description, Picture, Quantity Liste de pièces Numéro de pièces, Description, IIIustration, Quantité Bottom Pole Middle Pole Pôle inférieur Pôle du milieu Φ75*1090mm Φ75*1090mm QTY:1 QTY:1 Top Pole Bottom Pole Brace Pôle supérieur fond accolade pôle Φ75*1035mm Φ25*905mm QTY:1 QTY:2 Upper Handle Bar... -
Page 7: Table Of Contents
Part List Part#, Description, Picture, Quantity Liste de pièces Numéro de pièces, Description, IIIustration, Quantité Backboard Panneau Anneau 137*82*2.9mm QTY：1 QTY：1 Base Filet Base QTY：1 QTY：1 Backboard Connecting Plate Bolt, Washer and Screw Set Plaque de connexion pour panneau Boulon, rondelle et jeu de vis QTY：2 M8*65mm QTY：1... -
Page 8: Qty：4
Part List Part#, Description, Picture, Quantity Liste de pièces Numéro de pièces, Description, IIIustration, Quantité Bolt, Washer and Screw Set Bolt, Screw Boulon, rondelle et jeu de vis Boulon,vis M8*90mm M12*160mm QTY：4 QTY：2 Bolt, Screw Middle Pole Mounting Plate Boulon,vis Poteau centrale plaque de montage M8*90 QTY:1... -
Page 9: Bolt, Washer And Screw Set
Part List Part#, Description, Picture, Quantity Liste de pièces Numéro de pièces, Description, IIIustration, Quantité Bolt, Washer and Screw Set Long Spring Boulon, rondelle et jeu de vis Long ressort M8*85mm Φ15*φ20*45mm QTY：4 QTY:2 Big Spring Washer Short Spring Rondelle ressort large Petit ressort φ9*φ21*7mm Φ12*φ16*18mm... - Page 10 Part List Part#, Description, Picture, Quantity Liste de pièces Numéro de pièces, Description, IIIustration, Quantité Bolt, Washer and Screw Set Baffle Boulon, rondelle et jeu de vis Déflecteur M8*25mm QTY:1 QTY：4 Bolt, Washer and Screw Set Bolt, Screw Boulon, rondelle et jeu de vis Boulon,vis M6*45mm M12*55mm...
- Page 11 REQUIRED TOOLS a 8*10mm Included e M5wrench Included intégrer intégrer wrench M5 clé 8*10mm clé b 10*13mm Included f M6 wrench Included intégrer intégrer wrench M6 clé 10*13mm clé 14*17mm Included g M8 wrench Included intégrer intégrer wrench M8 clé 14*17mm clé...
-
Page 12: M8*40Mm
STEP 1 Hardware Needed Matériel nécessaire ÉTAPE 1 Bolt, Washer and Screw Set Boulon, rondelle et jeu de vis M8*40mm QTY：2... - Page 13 STEP 2 Hardware Needed Matériel nécessaire ÉTAPE 2 Bolt, Washer and Screw Set Boulon, rondelle et jeu de vis M8*25mm QTY：4...
- Page 14 STEP 3 Hardware Needed Matériel nécessaire ÉTAPE 3 Bolt, Screw Boulon,vis M8*90 QTY:1...
- Page 15 STEP 4 ÉTAPE 4...
- Page 16 STEP 5 Hardware Needed Matériel nécessaire ÉTAP 5 Bolt, Washer and Screw Set Bolt, Washer and Screw Set Boulon, rondelle et jeu de vis Boulon, rondelle et jeu de vis M6*45mm M8*45mm QTY:6 QTY:6...
- Page 19 Hardware Needed STEP 8 Matériel nécessaire 28/29 ÉTAPE 8 Bolt, Washer and Screw Set Boulon, rondelle et jeu de vis M8*60mm QTY：2 17/26/27 Bolt, Washer and Screw Set Boulon, rondelle et jeu de vis M8*90mm QTY:2 17/26/27 28/29...
-
Page 20: Step 9
STEP 9 Hardware Needed Matériel nécessaire ÉTAPE 9 Bolt, Washer and Screw Set Boulon, rondelle et jeu de vis M10*55mm QTY：4... -
Page 23: Qty:2
Hardware Needed Matériel nécessaire Bolt, Screw Boulon,vis 5*25mm QTY:1 Bolt, Screw Boulon,vis M12*160mm QTY：1 Washer Rondelle 25*12.5*1.0mm QTY:2... - Page 24 Hardware Needed Matériel nécessaire Bolt, Washer and Screw Set Boulon, rondelle et jeu de vis M8*65mm QTY：1...
- Page 28 WARNING THOSE WHO ASSEMBLE AND USE THE SYSTEM MUST READ, UNDERSTAND AND COMPLY WITH ALL THE FOLLOWING AND THE OWNER MUST ENSURE THAT ALL PLAYERS KNOW AND FOLLOW THE RULES FOR THE SAFE OPERATION OF THIS SYSTEM. THE SYSTEM MUST BE REMOVED AND ASSEMBLED ONLY BY ADULTS WHO CAN SAFELY HANDLE THE WEIGHT.
- Page 29 SAC DE SABLE : À REMPLIR AVEC 15 KG / 33 LBS DE SABLE. Ce système ne doit pas être utilise pour de matchs officiels . II est déconseillé de faire des smashs ou de s’accrocher à l’anneau. Neportez aucun type de bijoux puisqu’ils pourraient causes des blessures. N’utilisez pas le système lorsqu ' il y a des intempéries.
