Technische Information
100V Lautstärkesteller LSt 50 uP
Vielen Dank für den Kauf eines WHD-Produkts. Nehmen Sie sich bitte einen Moment Zeit für diese kurze
technische Information und beachten Sie ganz besonders die mit „!" gekennzeichneten Hinweise!
Falls Sie bei der Montage Verbesserungsvorschläge entdecken, nehmen wir diese dankbar entgegen und
überprüfen gerne, ob wir sie ín unsere Produkte einbringen können.
Lieferumfang :
LSt 50 uP (-R)

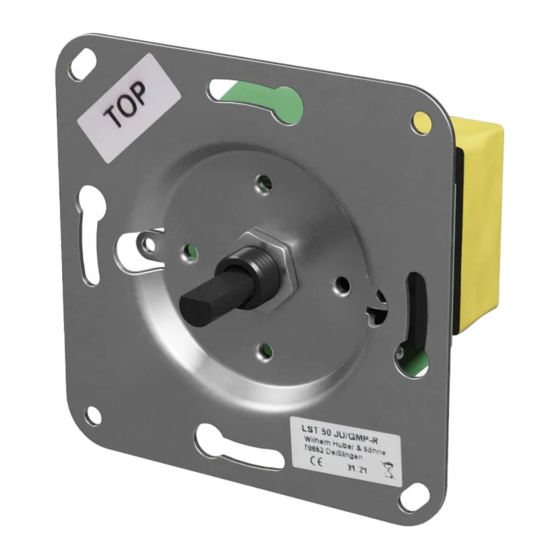

Schalter mit bedruckter Abdeckplatte und Drehknopf aus Kunststoff in Farbe weiß. Die notwendige UP-Dose
ist ebenfalls beinhaltet.
Technische Daten :
Nennbelastbarkeit :
Ausführung (100V-Technik) :
Drehschalter :
Kontaktbelastbarkeit
des Drehschalters :
Pflichtrufrelais (nur bei Version "-R") :
Montage :
1. UP Dose in der richtigen Position ( Schraublöcher waagrecht ) einbauen .

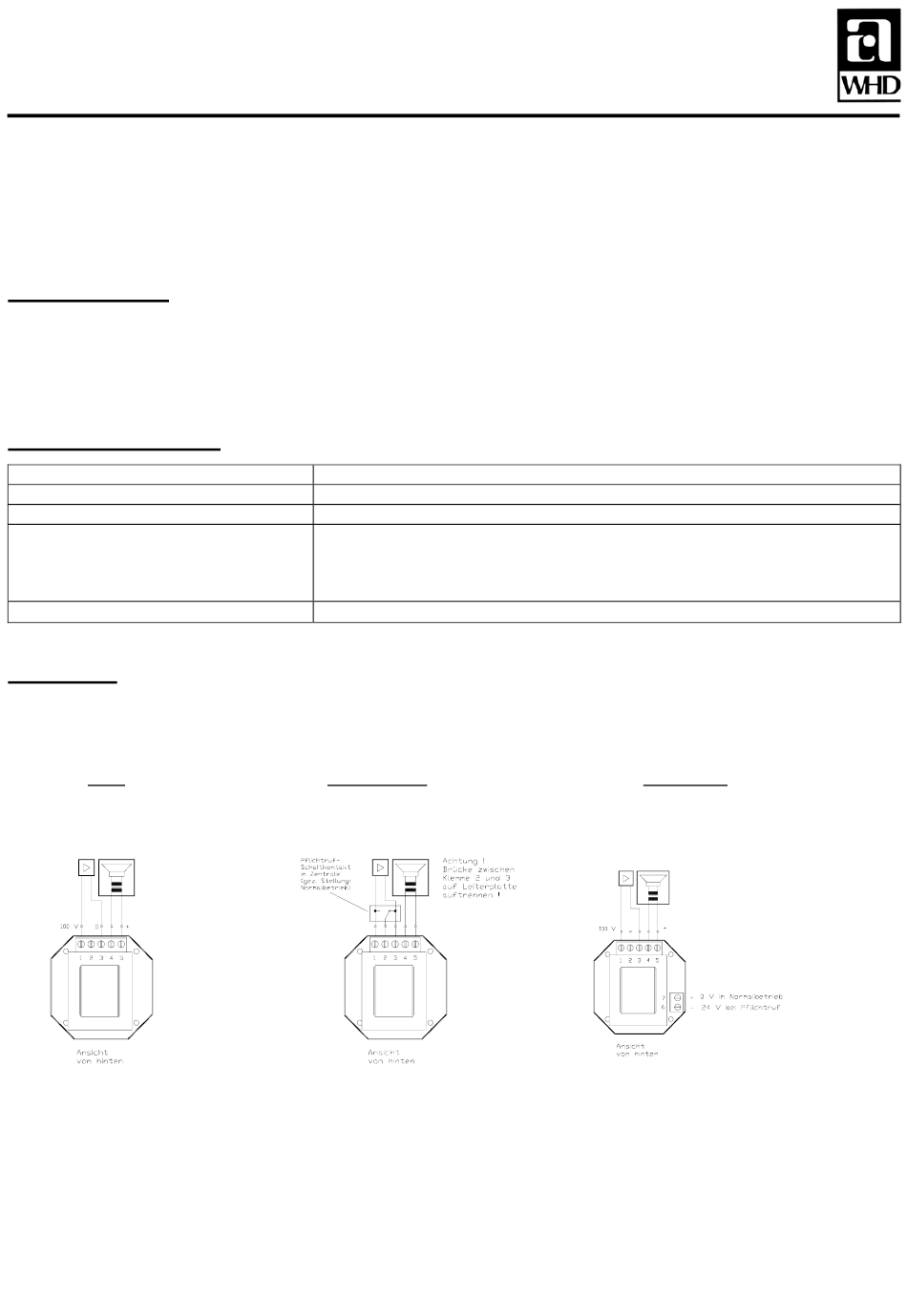

2. Klemme(n) laut Blockschaltbild anschließen.
Betrieb ohne Pflichtrufrelais
3. Gerät in die Dose setzen und an der UP Dose anschrauben.
50 Watt
Sparübertrager (mit schaltbaren Anzapfungen)
12 Schalterstellungen, 10 Lautstärkestufen, durchdrehbar
Schaltspannung:
Schaltstrom:
Ruhestrom:
Schaltleistung:
24 V− (im Alarmierungsfall)
Betrieb mit zentralem Pflichtrufrelais
S.1/1
< 250 V~
< 350 mA~
< 3 A~
< 35 VA~
Betrieb mit lokalem Pflichtrufrelais
Technische Änderungen vorbehalten 08/03
