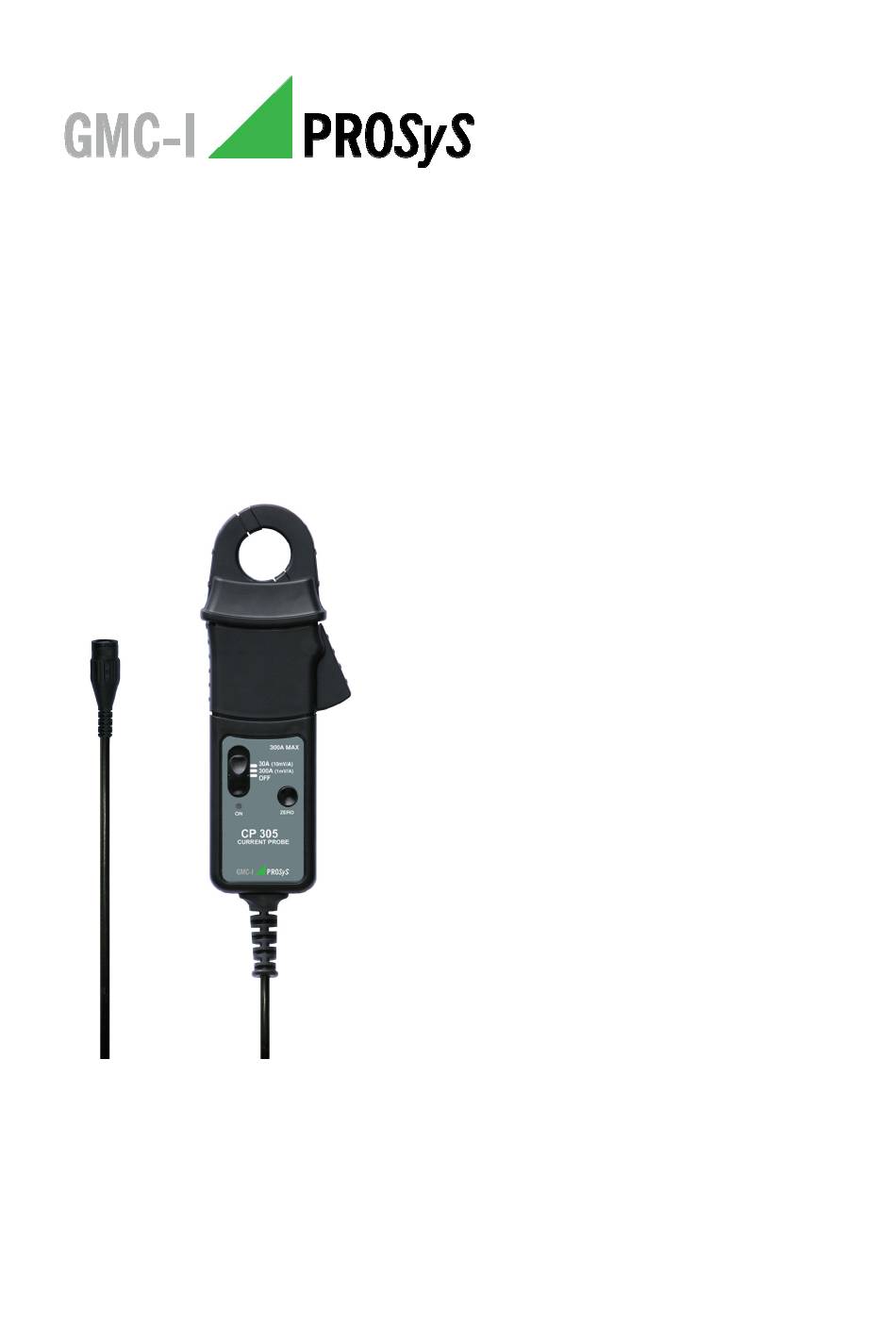

- Page 1 CP 305 AC / DC CURRENT PROBE Operating Instructions...
-
Page 2: Table Of Contents
Order Reference Order No. CP 305 AC/DC Current Probe P-12.460.0 Batteries are included. Thank you for buying this product. For safety reasons and optimum use of this instrument read through the operating instructions very carefully. Table of Contents SAFETY .......... 3 INTRODUCTION ...... -
Page 3: Safety
1. SAFETY The following symbols appear on the products: Do not dispose of this product as unsorted municipal waste. Contact a qualified recycler for disposal. Attention! Refer to Manual Double/Reinforced Insulation Application around and removal from HAZARDOUS LIVE conductors is permissible Complies with the relevant European standards. -
Page 4: Introduction

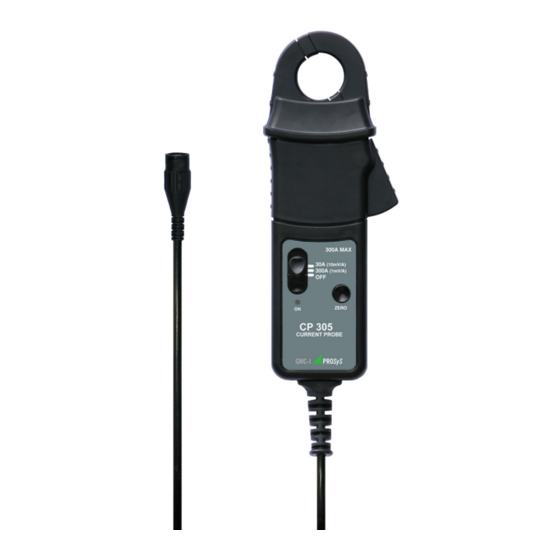

2. INTRODUCTION The CP 305 current probe has been designed for use with multimeters and oscilloscopes for accurate, non- intrusive measurement of AC, DC and complex waveform currents. Using advanced Hall Effect technology the CP 305 can measure currents up to 450A peak over the frequency range of DC to 20 kHz. - Page 5 FIG 1 Jaws Conventional current direction Tactile Barrier Battery cover Battery cover screw Jaw trigger ON/OFF and Range switch Auto zero button...
-
Page 6: Operating Instructions
4. OPERATING INSTRUCTIONS 4.1 Switch On When the probe is switched on to the required measuring range , the green LED will illuminate. The LED starts flashing when the battery voltage is too low for normal operation and warns the user that it requires changing. -
Page 7: Safety Standards
Unclamp the probe from the conductor, turn it off using the On - Off switch and disconnect the output leads, from external equipment. Loosen the captive screw which secures the battery cover. Lift the cover through 30° and pull it clear of the probe body as shown in Fig 1. -
Page 8: Warranty
6. WARRANTY Your GMC-I PROSyS current probe is guaranteed for one year from the date of purchase against defective material or workmanship. If the probe fails during the warranty period, we shall at our discretion, repair or replace it with a new or reconditioned unit provided we are satisfied that the failure is due to defective material or workmanship. - Page 9 CP 305 AC / DC STROMZANGE Bedienungsanleitung...
- Page 10 Bestellbezeichnung Bestell-Nr. CP 305 AC/DC-Stromzange P-12.460.0 Batterien sind im Lieferumfang enthalten. Vielen Dank für den Kauf dieses Produktes! Aus Gründen der Sicherheit und der bestmöglichen Verwendung dieses Gerätes bitten wir Sie die Bedienungsanleitung sorgfältig zu lesen. Inhaltsverzeichnis SICHERHEIT ........3 EINLEITUNG ........
-
Page 11: Sicherheit
1. SICHERHEIT Die folgenden Symbole befinden sich auf dem Produkt: Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Zur Entsorgung wenden Sie sich bitte an geeignete Stellen. Achtung! Bedienungsanleitung beachten Doppelte/Verstärkte Isolierung Anwendung in der Umgebung von gefährlichen STROMFÜHRENDEN LEITERN zulässig. -
Page 12: Einleitung
Messung von AC- und DC-Strömen, sowie komplexen Stromformen entworfen. Unter Verwendung neuester Halleffekt-Technologie eignet sich die CP 305 zur Strommessung bis 450 A über den Frequenzbereich von DC bis 20 kHz. Diese Eigenschaften machen Sie zum leistungsstarken Instrument zur Messung an Umrichtern, getakteten... - Page 13 Bild 1 Backen Konventionelle Stromrichtung Sicherheitsbarriere Batteriefachdeckel Schraube Batteriefach Öffnungshebel Schalter EIN/AUS / Messbereichswahl Knopf Nullabgleich...
-
Page 14: Bedienung
4. BEDIENUNG 4.1 Einschalten Schaltet man die Stromzange in den gewünschten Messbereich ein leuchtet die grüne LED. Bei zu niedriger Batteriespannung für normalen Betrieb beginnt die LED zu blinken, um dem Bediener mitzuteilen das die Batterie getauscht werden muss. Dieser Vorgang wird in Abschnitt 4.5 beschrieben. 4.2 Nullabgleich Die Ausgangsspannung (Nulloffset) kann sich aufgrund von thermischer Drift... -
Page 15: Sicherheitsnormen
Die grüne oder rote LED blinkt, wenn die minimale Batteriespannung erreicht wird. Siehe Bild 1. Gehen Sie wie folgt vor: Entfernen Sie die Stromzange vom Leiter und schalten sie durch Drücken des EIN/AUS-Schalters aus. Entfernen Sie das Ausgangskabel vom externen Anzeigegerät. -
Page 16: Garantie
übernommen, dass sich die Ware für einen bestimmten Zweck oder zur Verwendung unter spezifischen Bedingungen eignet. 7. WEITERE PRODUKTE GMC-I PROSyS bietet eine Reihe elektrischer Prüfgeräte für Schutzmassnahmen und effizienten Betrieb von elektrischen Geräten und deren Installation: Anzeigemessgeräte: CP 41, CP410 True RMS... - Page 17 CP 305 SONDES DE COURANT CA / CC Notice d'utilisation...
- Page 18 Référence de commande N° cde Sonde de courant CP 305 CA / CC P-12.460.0 Les piles sont incluses. Nous vous remercions d'avoir fait le choix de ce produit. Veuillez lire cette notice d'utilisation très attentivement pour des raisons de sécurité et une utilisation optimale de cet instrument.
-
Page 19: Securite
1. SECURITE Les symboles suivants apparaissent sur les produits : Ne pas éliminer ce produit parmi les déchets municipaux. Contacter un centre de recyclage qualifié pour sa mise au rebut. Attention ! Se référer au manuel Double isolation / isolation renforcée L'application et le retrait à... -
Page 20: Introduction
2. INTRODUCTION La sonde CP 305 a été conçue pour être utilisée en association avec des multimètres et des oscilloscopes pour assurer une mesure précise et non intrusive de courants alternatifs, continus et à forme d'onde complexe. En s'appuyant sur une technologie de pointe à effet Hall, la sonde CP 305 peut mesurer des courants jusqu’à... - Page 21 FIG 1 Mâchoires de pince Sens du courant conventionnel Barrière tactile Couvercle du compartiment à piles Vis du couvercle du compartiment à piles Levier d'ouverture Bouton MARCHE/ARRET Bouton Auto Zéro...
-
Page 22: Notice D'utilisation
4. NOTICE D'UTILISATION 4.1 Mise en marche La LED verte est allumée lorsque la sonde est mise en marche. La LED commence à clignoter lorsque la tension fournie par la pile devient trop faible pour assurer un fonctionnement normal de manière à signaler à... -
Page 23: Changement De Pile
4.5 Changement de pile AVERTISSEMENT DE SECURITE Avant d'enlever le couvercle du compartiment à piles, s'assurer que la sonde est retirée de tout circuit électrique sous tension. La LED verte ou rouge se mettra à clignoter lorsque la tension d'emploi minimale est presque atteinte. Se référer à... -
Page 24: Garantie
6. GARANTIE Votre sonde de courant GMC-I PROSyS est couverte par une garantie d'un an à partir de la date d'achat contre tout défaut de la pièce ou vice de fabrication. Si la sonde s'avère défectueuse au cours de la période de garantie, nous procéderons, à... - Page 25 CP 305 SONDAS DE CORRIENTE AC / DC Manual de instrucciones...
- Page 26 Referencia de pedido CP 305 Sonda de corriente AC/DC P-12.460.0 El suministro incluye las baterías. ¡Gracias por haber comprado este producto! Por razones de seguridad y para obtener el máximo rendimiento, lea atentamente este manual de instrucciones. Índice SEGURIDAD ........3 INTRODUCCIÓN ......
-
Page 27: Seguridad
1. SEGURIDAD El producto lleva los siguientes rótulos: No eche nunca este producto a la basura doméstica sino entréguelo a un centro de reciclaje autorizado. ¡Atención! Consulte el manual de instrucciones. Aislamiento doble/reforzado Se permite tanto la instalación alrededor deconductores PELIGROSOS CON TENSIÓN, como suretiro. -
Page 28: Introducción
2. INTRODUCCIÓN La sonda CP 305, en combinación con un multímetro u osciloscopio, permite medir corrientes tipo AC, DC y corrientes que presentan formas de onda complejas de una manera muy fiable y exacta. Con tecnología de efecto Hall integrada, la sonda CP 305 mide corrientes con una resolución de 450A y... - Page 29 FIG 1 Tenazas Dirección normal del flujo de corriente Protección contra el contacto con los dedos Tapa del compartimiento de baterías Tornillo de la tapa del compartimiento de baterías Accionador de tenazas Interruptor ON/OFF Botón de ajuste autmático del punto cero...
-
Page 30: Instrucciones De Uso
4. INSTRUCCIONES DE USO Activar la sonda Al activar la sonda, se ilumina el LED verde. Al alcanzar las baterías un nivel de carga insuficiente para el servicio normal, el LED aparace parpadeando para avisar al operario. Ese proceso se detalla en el apartado 5. -
Page 31: Normas De Seguridad
El LED verde aparece parpadenando al alcanzar el mínimo nivel tensión de servicio requerido. (Ver fig. 1.) En tal caso, proceda de la siguiente manera. Abra las tenazas y aleje la sonda del conductor y apague el instrumento por medio del interruptor On - Off. -
Page 32: Garantía
6. GARANTÍA La GMC-I PROSyS concede una garantía de un año a partir de la fecha de compra que cubre defectos de material y fabricación en la sonda. En caso de fallar el producto dentro del plazo de garantía indicado debido a un defecto de material o fabricación, nos reservamos el... - Page 33 CP 305 SONDE AMPEROMETRICHE AC/DC Istruzioni per l’uso...
- Page 34 Denominazione N° ordine CP 305 Sonda amp. AC/DC P-12.460.0 Batterie incluse. Grazie per aver scelto questo prodotto. Per motivi di sicurezza e per l’uso ottimale si raccomanda di leggere attentamente le presenti istruzioni operative. Indice SICUREZZA ........3 INTRODUZIONE......4 SPECIFICHE ........
-
Page 35: Sicurezza
1. SICUREZZA I prodotti sono contrassegnati con i seguenti simboli: Non smaltire il prodotto con i normali rifiuti domestici. Contattare servizio riciclaggio qualificato per lo smaltimento. Attenzione! Consultare il manuale! Isolamento doppio/rinforzato Permessa l'applicazione su conduttori SOTTO TENSIONE PERICOLOSI e la rimozione da essi. -
Page 36: Introduzione
AC, DC e a forma d’onda complessa. Usando l’avanzata tecnologia ad effetto Hall, le sonde CP 305 forniscono misure precise, con 450A entro un campo di frequenza che va da DC fino a 20 kHz. Questa funzionalità la rende uno strumento potente per... - Page 37 FIG 1 Ganasce Direzione convenzionale della corrente Collare di protezione Coperchio vano batteria Vite del coperchio vano batteria Pulsante di apertura ganasce Interruttore ON/OFF Pulsante di azzeramento automatico...
-
Page 38: Istruzioni Per L'uso
4. ISTRUZIONI PER L’USO 4.1 Accensione Accendendo la sonda si illumina il LED verde. Il LED comincia a lampeggiare quando la tensione di batteria è troppo bassa per il regolare funzionamento, segnalando la necessità di sostituire la batteria. Il procedimento è descritto al capitolo 5. 4.2 Azzeramento automatico La tensione di uscita corrispondente allo zero può... -
Page 39: Norme Di Sicurezza
Il LED verde o rosso lampeggerà quando si raggiunge la tensione minima. Vedi fig. 1. Procedere nel modo seguente. Staccare la sonda dal conduttore, spegnerla con l’interruttore On - Off e scollegare i cavi di uscita dalla strumentazione esterna. Allentare la vite imperdibile del coperchio vano batterie. Sollevare il coperchio di 30°... -
Page 40: Garanzia
7. ALTRI PRODOTTI GMC-I PROSyS offre una gamma di strumenti di misura per verificare il funzionamento sicuro degli equipaggiamenti e impianti elettrici, tra cui:... - Page 41 NOTES...
- Page 44 GMC-I PROSyS 1 Potter Place Skelmersdale Lancashire WN8 9PH UNITED KINGDOM Tel. +44 (0)1695 567280 Fax +44 (0)1695 567299 e-mail: sales@i-prosys.com www.i-prosys.com CP 305 MM Rev 1.3...
