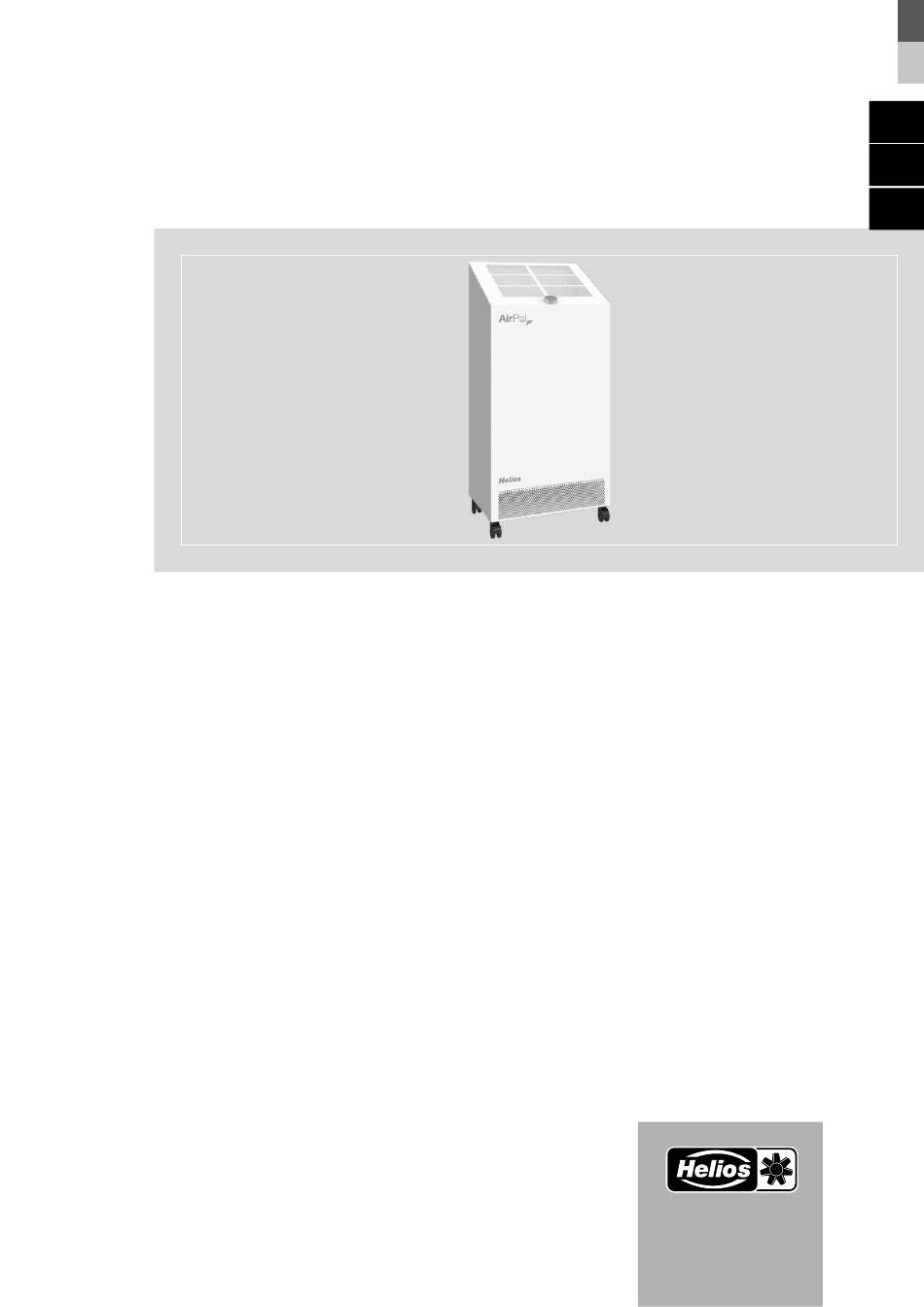

- Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D‘UTILISATION Luftreiniger Air purifier Purificateurs d’air AirPal Go 650/850 H...
- Page 2 DEUTSCH...
-
Page 3: Table Of Contents
Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H INHALT KAPITEL 1 HINWEISE ������������������������������������������������������������������������������������������������������������������������������������������ SEITE Wichtige Informationen ............................Seite 2 Warnhinweise ..............................Seite 2 Sicherheitshinweise ............................Seite 2 Garantieansprüche – Haftungsausschluss ......................Seite 3 Vorschriften – Richtlinien............................ Seite 3 Bestimmungsgemäße Verwendung ........................Seite 3 Sendungsannahme ............................ -
Page 4: Wichtige Informationen
Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H 1�1 Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. HINWEISE Dieses Dokument ist Teil des Produktes und als solches zugänglich aufzubewahren. Nach der Inbetriebnahme muss dem Betreiber das Dokument ausgehändigt werden. -
Page 5: Garantieansprüche - Haftungsausschluss
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Page 6: Transport
Maße und Gewicht, siehe Tabelle. Modell Anzahl der Packstücke Maße (LxBxT) (mm) Gewicht (kg) AirPal Go 650 H 410x355x1045 AirPal Go 850 H 560x515x1160 Sachschaden durch zu hohe Last! VORSICHT Vor dem Entladen sicherstellen, dass die Transport-/Hubvorrichtungen ausreichende Kapazität für das erforderliche Gewicht haben. - Page 7 (Montage des Filters, Schließen der Türen, Abstände usw.) muss korrekt ausgeführt sein, um die maximale Effizienz des Geräts zu erreichen. Der Schallpegel und die elektrische Leistung des Geräts können je nach Umgebungs- und TECHNISCHE DATEN Betriebsbedingungen (Temperatur, Feuchtigkeit) leicht abweichen. AirPal Go 650 H AirPal Go 850 H Vmin (m³h) Vmax (m³h) Max.
-
Page 8: Aufstellort
Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H KAPITEL 3 3�1 Aufstellort Die Luftreinigungsgeräte AirPal Go 650/850 H müssen in vertikaler Position aufgestellt werden. Die Aufstellung sollte AUFSTELLUNG so erfolgen, dass die Luftein- und Luftauslässe des Gerätes nicht durch Hindernisse blockiert werden und eine ein- wandfreie Luftverteilung gewährleistet ist. - Page 9 Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H 4�1 Bedienung des Drehreglers KAPITEL 4 Lebensgefahr durch Stromschlag! Ein Stromschlag kann zu Tod oder schweren Verletzungen führen. BEDIENUNG Vor allen Wartungsarbeiten oder vor Öffnen der Servicetür ist das Gerät allpolig vom Netz zu trennen! - Betreiben Sie das Gerät nicht ohne eine ordnungsgemäße elektrische Erdung.
- Page 10 640 - 651 844 - 844 651 - 651 844 - 844 651 - 651 4�2 LED-Anzeigen Abb�7 AirPal Go 650 H und 850 H Anzeigen Anzeigeposition Status Maßnahme Blaues Licht (Power) Gerät läuft/betriebsbereit Keine Maßnahme nötig Gelbes Licht (Hepa)
-
Page 11: Wartungsplan
Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H KAPITEL 5 Lebensgefahr durch Stromschlag! WARTUNG UND Ein Stromschlag kann zu Tod oder schweren Verletzungen führen. SERVICE Vor allen Wartungsarbeiten oder vor Öffnen der Servicetür ist das Gerät allpolig vom Netz zu trennen! GEFAHR - Betreiben Sie das Gerät nicht ohne eine ordnungsgemäße elektrische Erdung. - Page 12 Schutzmaske (min� FFP2) verwenden� Filterinformationen zu den AirPal Go 650/850 H Modellen, siehe untenstehende Liste. Filterbezeichnung Gerät Filterklasse Maße (LxBxH) (mm) Bestellnr� ELF-AirPal Go 650 H/ePM10 70% AirPal Go 650 H ePM10 70% 305x305x100 40141-001 ELF-AirPal Go 650 H/Hepa 14 Hepa 14...
- Page 13 Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H Verwenden Sie einen Inbusschlüssel zum Abschrauben der Schrauben. Servicetür entfernen. (Abb.9). Abb�9 Die Filter sind unten dargestellt (Abb.10). Abb�10...
- Page 14 Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H Ziehen Sie die Verriegelungen, um die Filter zu entfernen (Abb.11). Abb�11 4. Bauen Sie den neuen Filter an der dafür vorgesehenen Position ein. Beachten Sie dabei den Luftrichtungspfeil und stellen Sie sicher ,dass dieser in die richtige Richtung zeigt. Die Luftstromrichtung des Geräts verläuft von unten nach oben. ACHTUNG Wird kein Originalfilter verwendet, kann die Leistung des Geräts beeinträchtigt und das Gerät beschädigt werden�...
- Page 15 Montage- und Betriebsvorschrift Luftreiniger AirPal Go 650/850 H Die Schalldämpfer sind unten dargestellt (Abb.13). Abb�13 Ventilator Schalldämpfer Stellen Sie sicher, dass der Schalldämpfer sauber und frei von Fremdkörpern ist. Entfernen Sie Verschmutzungen am Schalldämpfer mit einem Staubsauger und/oder einem Reinigungsmittel, ohne das Gewebe, das die Steinwolle bedeckt, zu beschädigenl.
- Page 16 ENGLISH...
- Page 17 Installation and Operating Instructions Air purifier AirPal Go 650/850 H TABLE OF CONTENTS CHAPTER 1 WARNING AND SAFETY INSTRUCTIONS ������������������������������������������������������������������������������������ PAGE 2 Important information ........................... Page 2 Warning instructions ........................... Page 2 Safety instructions ............................Page 2 Warranty claims – Exclusion of liability ......................Page 3 Regulations - Guidelines ..........................
-
Page 18: Important Information
Installation and Operating Instructions Air purifier AirPal Go 650/850 H CHAPTER 1 1�1 Important information To ensure safety and correct operation please read and observe all of following instructions carefully before proceeding. WARNING AND SAFETY This document is part of the product and should be kept accessible as such. Following commissioning, the document INSTRUCTIONS must be handed out to the operator. -
Page 19: Warranty Claims - Exclusion Of Liability
Our warranty shall not apply if the following instructions are not observed. The same applies for liability claims against the manufacturer. The use of accessories which are not recommended or offered by Helios is not permitted. Any dama- ge that may occur is not liable for warranty. -
Page 20: Shipping
- When transporting the unit, carefully observe its behaviour and stay clear of any possible hazardous areas. The unit dimensions and weight of each package can be seen below. Model Package quantity Dimensions (LxWxH) (mm) Weight (kg) AirPal Go 650 H 410x355x1045 AirPal Go 850 H 560x515x1160 Material damage due to excessive load! -
Page 21: Filter 1
The device‘s sound level and electrical performance may vary depending on the ambient and operating conditions (temperature, humidity). TECHNICAL DATA AirPal Go 650 H AirPal Go 850 H Vmin (m³h) Vmax (m³h) - Page 22 Installation and Operating Instructions Air purifier AirPal Go 650/850 H CHAPTER 3 3�1 Set-up area The AirPal Go 650/850 H air purifier units must be mounted in a vertical position. Set up should take place in such INSTALLATION a way that the air inlet and outlet diffusers of the unit are not blocked by any obstacles and proper air distribution is guaranteed.
- Page 23 Installation and Operating Instructions Air purifier AirPal Go 650/850 H 4�1 Operation of rotary controller CHAPTER 4 Danger to life due to electric shock! An electric shock can result in death or serious injury. OPERATION The unit must be fully isolated from the mains power supply before all maintenance work and opening the terminal compart- ment! - Do not operate the unit without a proper electrical grounding/earthing.
- Page 24 640 - 651 844 - 844 651 - 651 844 - 844 651 - 651 4�2 LED indicators Fig�7 AirPal Go 650 H and 850 H indicators Indicator position Status Action Blue light on (Power) Unit is running No Action required...
-
Page 25: Silencer
Installation and Operating Instructions Air purifier AirPal Go 650/850 H CHAPTER 5 Danger to life due to electric shock! MAINTENANCE AND An electric shock can result in death or serious injury. SERVICE The unit must be fully isolated from the mains power supply before all maintenance work and opening the terminal compart- ment! - Do not operate the unit without a proper electrical grounding/earthing. - Page 26 Filter information for AirPal Go 650/850 H models, see the list below. Filter name Unit name Filter class Dimensions (LxWxH) (mm) Order code ELF-AirPal Go 650 H/ePM10 70% AirPal Go 650 H ePM10 70% 305x305x100 40141-001 ELF-AirPal Go 650 H/Hepa 14 Hepa 14 305x305x292 40142-001...
- Page 27 Installation and Operating Instructions Air purifier AirPal Go 650/850 H Use an allen key to unscrew the bolts. Remove the service cover (Fig.9). Fig�9 The filters are shown below (Fig.10). Fig�10...
- Page 28 Installation and Operating Instructions Air purifier AirPal Go 650/850 H Pull the lock bars to remove the filters (Fig.11). Fig�11 4. Install the new filter in the corresponding position. Check the airflow direction arrow. Ensure that the arrow is facing the correct direction.
- Page 29 Installation and Operating Instructions Air purifier AirPal Go 650/850 H The silencers are shown below (Fig.13). Fig�13 Fan silencer 3. Ensure that the silencer is clean and free from foreign objects. Remove the dirt on each silencer using a vacuum cleaner and/or a cleaning product without damaging the fabric covering the rock wool.
- Page 30 FRANÇAIS...
- Page 31 Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H SOMMAIRE CHAPITRE 1 REMARQUES ���������������������������������������������������������������������������������������������������������������������������������� SEITE Informations importantes ........................... Seite 2 Mises en garde ..............................Seite 2 Consignes de sécurité ............................Seite 2 Droit à la garantie - exclusion de responsabilité ....................Seite 3 Réglementation - directives ..........................
-
Page 32: Informations Importantes
Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H 1�1 Informations importantes CHAPITRE 1 Il est important de bien lire et suivre l’ensemble des consignes suivantes pour le bon fonctionnement de l’appareil et pour la sécurité des utilisateurs. REMARQUES Conserver soigneusement le document comme référence à... -
Page 33: Réglementation - Directives
Si les consignes indiquées dans cette notice ne sont pas correctement respectées, la garantie s’annule. Il en est de même pour toute implication de responsabilité du fabricant. L’utilisation d’accessoires non conseillés ou proposés par Helios n’est pas permise. Les dégâts causés par cette mauvaise utilisation ne sont pas couverts par la garantie. 1�5 Réglementation - directives Sous réserve d’une installation et d’une utilisation appropriées, ce produit est conforme à... -
Page 34: Stockage
Dimensions et poids, se référer au tableau. Modèle Nombre de colis Dimensions (LxlxP) (en mm) Poids (kg) AirPal Go 650 H 410x355x1045 AirPal Go 850 H 560x515x1160 Les charges trop lourdes sont susceptibles d’occasionner des dégâts matériels ! ATTENTION Avant de décharger, s’assurer que le dispositif de transport / levage dispose d’une capacité... - Page 35 Le niveau sonore et la puissance électrique de l’appareil peuvent varier DONNÉES TECHNIQUES légèrement en fonction des conditions ambiantes (température, humidité) et d’exploitation. AirPal Go 650 H AirPal Go 850 H Vmin (m³h) Vmax (m³h) Surface max* (m²)
-
Page 36: Lieu D'installation
Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H CHAPITRE 3 3�1 Lieu d’installation Les purificateurs d’air AirPal Go 650/850 H doivent être installés en position verticale. L’installation doit être réalisée INSTALLATION de manière à ce que les entrées et les sorties d’air de l’appareil ne soient pas bloquées par des obstacles et qu’une distribution parfaite de l’air soit garantie. -
Page 37: Fonctionnement Du Bouton Rotatif
Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H 4�1 Fonctionnement du bouton rotatif CHAPITRE 4 Danger de mort par choc électrique ! Un choc électrique peut causer la mort ou de graves blessures. FONCTIONNEMENT Mettez impérativement l’appareil hors tension (sur tous les pôles) avant de procéder à de quelconques travaux de mainte- nance ou d’ouvrir la trappe de maintenance ! DANGER - Ne faites pas fonctionner l’appareil sans une mise à... -
Page 38: Voyants Led
844 - 844 651 - 651 844 - 844 651 - 651 4�2 Voyants LED Fig�7 Voyants AirPal Go 650 H et 850 H Couleur du voyant Statut Mesure Lumière bleue (Power) L’appareil est en marche / Aucune mesure nécessaire prêt à... -
Page 39: Calendrier De Maintenance
Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H CHAPITRE 5 Danger de mort par choc électrique ! MAINTENANCE ET Un choc électrique peut causer la mort ou de graves blessures. ENTRETIEN Mettez impérativement l’appareil hors tension (sur tous les pôles) avant de procéder à de quelconques travaux de DANGER maintenance ou d’ouvrir la trappe de maintenance ! - Ne faites pas fonctionner l’appareil sans une mise à... - Page 40 Toutes les informations sur les filtres des modèles AirPal Go 650/850 H sont indiquées dans le tableau ci-dessous. Désignation du filtre Appareil Classe de filtre Dimensions (LxlxH) N° de commande (en mm) ELF-AirPal Go 650 H / ePM10 70 % AirPal Go 650 H 70 % 305x305x100 40141-001 ELF-AirPal Go 650 H / Hepa 14 HEPA 14...
- Page 41 Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H Utilisez une clé Allen (clé à 6 pans) pour dévisser les vis. Retirer la trappe de maintenance. (Fig.9). Fig�9 Les emplacements des filtres sont indiqués ci-dessous (Fig.10). Fig�10 Filtre Hepa Filtre ePM10...
- Page 42 Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H Tirez sur le dispositif de verrouillage pour pouvoir retirer le filtre (Fig.11). Fig�11 4. Installez le nouveau filtre à l’endroit prévu à cet effet. Faites attention à la flèche indiquant le sens dans lequel circule l’air et assurez-vous que celle-ci indique la bonne direction.
- Page 43 Notice de montage et d’utilisation Purificateurs d’air AirPal Go 650/850 H Les emplacements des silencieux sont indiqués ci-dessous (Fig.13). Fig�13 Silencieux ventilateur Assurez-vous que le silencieux est propre et exempt de tout corps étranger. Retirez les impuretés de chaque silencieux à l’aide d’un aspirateur et/ou d’un détergent, tout en veillant à...
