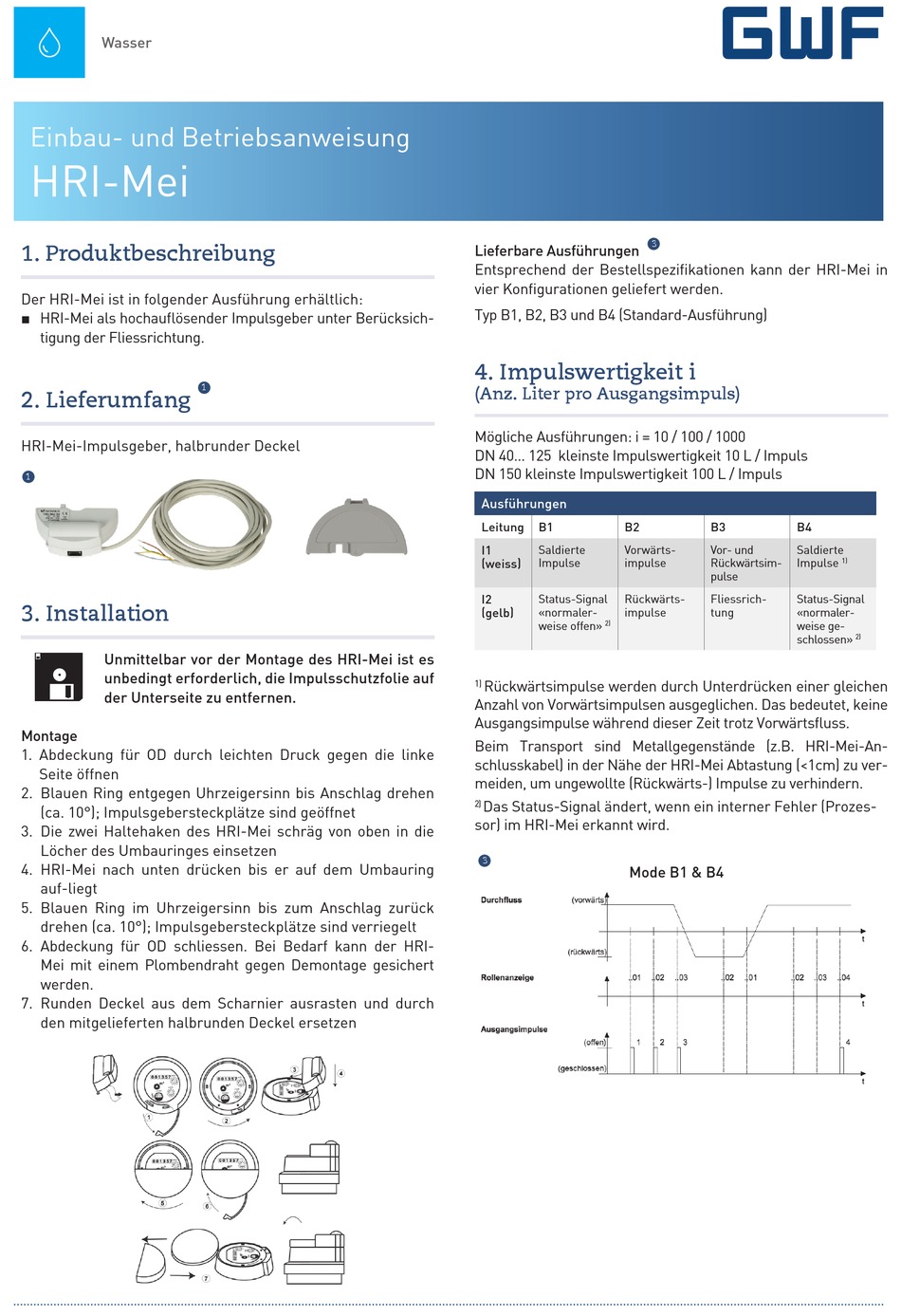

Wasser
Einbau- und Betriebsanweisung
HRI-Mei
1. Produktbeschreibung
Der HRI-Mei ist in folgender Ausführung erhältlich:
■ HRI-Mei als hochauflösender Impulsgeber unter Berücksich-
tigung der Fliessrichtung.
2. Lieferumfang
HRI-Mei-Impulsgeber, halbrunder Deckel
1
3. Installation
Í
Unmittelbar vor der Montage des HRI-Mei ist es
unbedingt erforderlich, die Impulsschutzfolie auf
der Unterseite zu entfernen.
Montage
1. Abdeckung für OD durch leichten Druck gegen die linke
Seite öffnen
2. Blauen Ring entgegen Uhrzeigersinn bis Anschlag drehen
(ca. 10°); Impulsgebersteckplätze sind geöffnet
3. Die zwei Haltehaken des HRI-Mei schräg von oben in die
Löcher des Umbauringes einsetzen
4. HRI-Mei nach unten drücken bis er auf dem Umbauring
auf-liegt
5. Blauen Ring im Uhrzeigersinn bis zum Anschlag zurück
drehen (ca. 10°); Impulsgebersteckplätze sind verriegelt
6. Abdeckung für OD schliessen. Bei Bedarf kann der HRI-
Mei mit einem Plombendraht gegen Demontage gesichert
werden.
7. Runden Deckel aus dem Scharnier ausrasten und durch
den mitgelieferten halbrunden Deckel ersetzen
1
Lieferbare Ausführungen
Entsprechend der Bestellspezifikationen kann der HRI-Mei in
vier Konfigurationen geliefert werden.
Typ B1, B2, B3 und B4 (Standard-Ausführung)
4. Impulswertigkeit i
(Anz. Liter pro Ausgangsimpuls)
Mögliche Ausführungen: i = 10 / 100 / 1000
DN 40... 125 kleinste Impulswertigkeit 10 L / Impuls
DN 150 kleinste Impulswertigkeit 100 L / Impuls
Ausführungen
Leitung
B1
B2
I1
Saldierte
Vorwärts-
(weiss)
Impulse
impulse
I2
Status-Signal
Rückwärts-
(gelb)
«normaler-
impulse
weise offen»
2)
Rückwärtsimpulse werden durch Unterdrücken einer gleichen
1)
Anzahl von Vorwärtsimpulsen ausgeglichen. Das bedeutet, keine
Ausgangsimpulse während dieser Zeit trotz Vorwärtsfluss.
Beim Transport sind Metallgegenstände (z.B. HRI-Mei-An-
schlusskabel) in der Nähe der HRI-Mei Abtastung (<1cm) zu ver-
meiden, um ungewollte (Rückwärts-) Impulse zu verhindern.
Das Status-Signal ändert, wenn ein interner Fehler (Prozes-
2)
sor) im HRI-Mei erkannt wird.
3
Mode B1 & B4
3
B3
B4
Vor- und
Saldierte
Rückwärtsim-
Impulse
pulse
Fliessrich-
Status-Signal
tung
«normaler-
weise ge-
schlossen»
1)
2)
