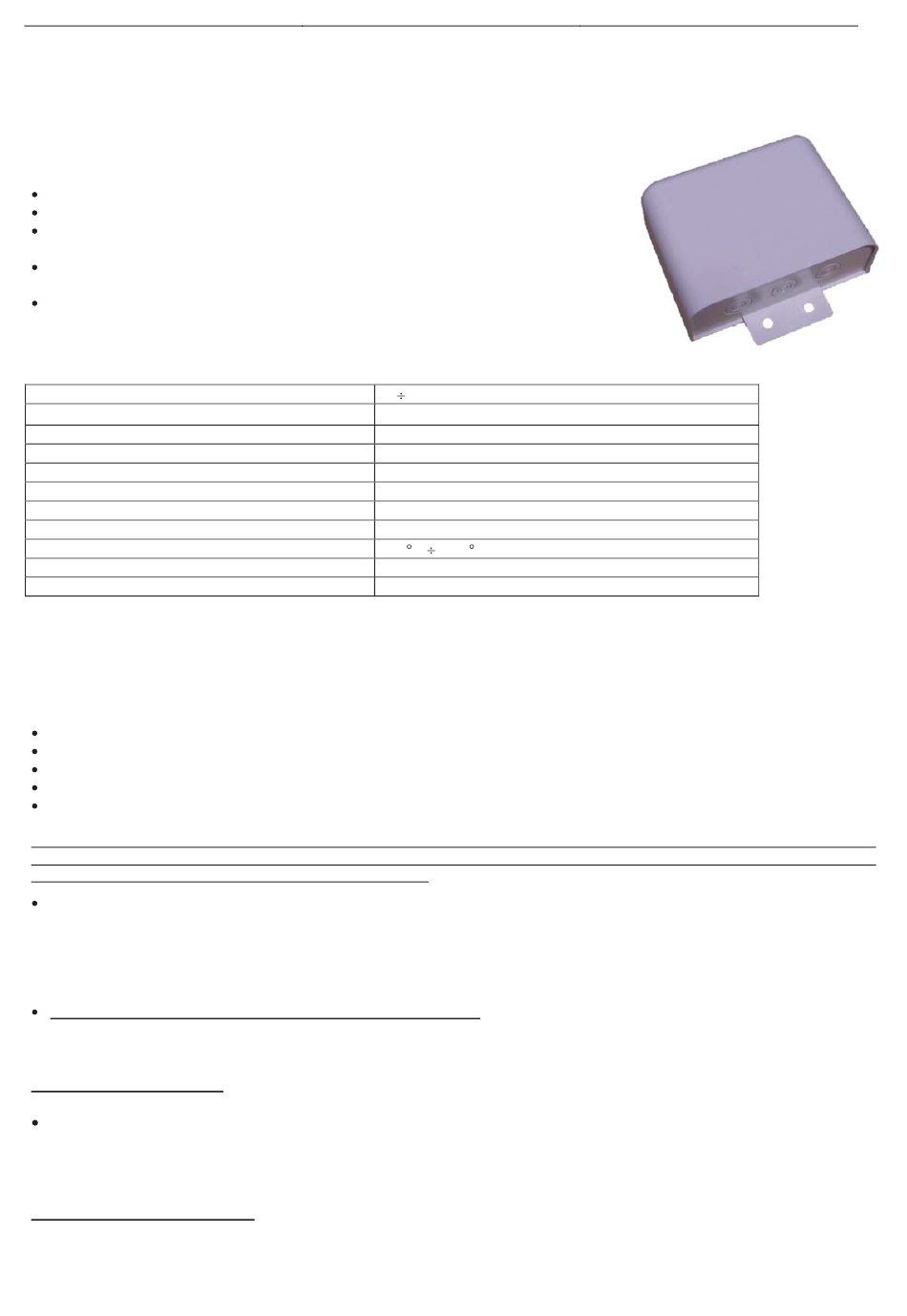

PA014S
1. DESCRIZIONE GENERALE

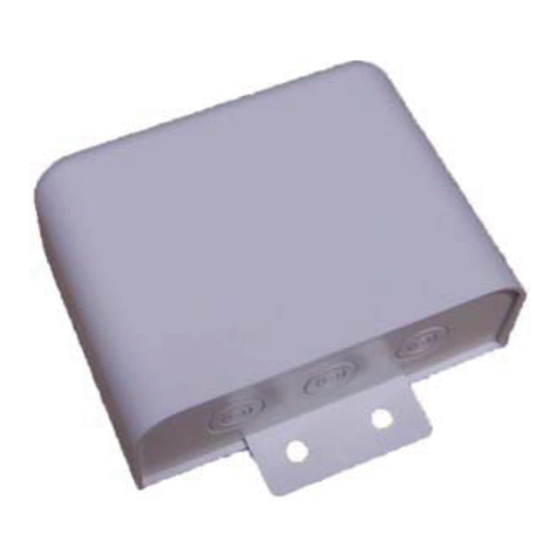

L'amplificatore fotocellula a 1 raggio AFT15 in abbinamento alle apposite sonde garantisce la massima sicurezza in un accesso
automatizzato (ascensori, bussole antirapina, porte automatiche, basculanti industriali, etc... )
Può essere utilizzato posizionando le sonde direttamente sul varco oppure all'interno di una o più coste di sicurezza.
2. CARATTERISTICHE PRINCIPALI
Alta immunità ai disturbi
Gestione di 1 raggio
1 uscita a relè in scambio N.O./N.C. corrispondente all'interruzione del raggio, con
tempo di intervento di 20msec
Facilità di installazione e di allinemento delle sonde grazie alla funzione di
"Attenuazione Intensità" dei raggi infrarossi mediante trimmer.
Conforme alle Direttive Europee di riferimento: Compatibilità Elettromagnetica
(EMC) 89/336/CEE
3. CARATTERISTICHE TECNICHE
Alimentazione
Potenza assorbita
Corrente Assorbita
Lunghezza d'onda I.R.
Portata
Uscite a relè (contatto pulito in scambio)
Tempo d'intervento del relè
Tempo di ripristino
Temperatura di Funzionamento
Dimensioni
Peso
Il dispositivo AFT15 deve essere installato all'interno di un altro involucro che presenti un grado IP almeno pari a IPX4. Questo involucro deve essere
accessibile mediante utensili.
La fotocellula è un dispositivo ausiliario di rilevamento persone e/o oggetti e deve essere utilizzata congiuntamente ad un dispositivo di sicurezza.
La fotocellula deve essere sottoposta a controlli con periodicità non superiore ai 6 mesi.
4. COLLEGAMENTO E MESSA IN FUNZIONE
Prima di eseguire l'installazione dell'amplificatore fotocellula AFT15 leggere le "Avvertenze generali per la sicurezza".
Fissare il box tramite gli appositi fori di fissaggio.
Allineare le sonde.
Fare passare i cavi di collegamento nelle apposite asole.
Collegare i cavi di alimentazione e di segnale.
N.B.: per il collegamento della sonda trasmettitore è necessario collegare il cavetto centrale (filo rosso) sul morsetto comune
TX e la calza sul morsetto 1. Per il collegamento della sonda ricevitore è necessario invece collegare la calza sul morsetto
comune RX e il cavetto centrale (filo bianco) sul morsetto 1.
Alimentare e verificare che il LED rosso che indica lo stato del raggio sia spento (led acceso = raggio interrotto o
disabilitato, led spento = raggio allineato e non interrotto). Se ciò non accade provvedere ad allineare le sonde. Una verifica
ulteriore che le sonde sono allineate e' segnalata dal led verde che indica lo stato dell'uscita (Led acceso = Uscita non
attiva, Led spento = uscita attiva).
ATTENZIONE
L'amplificatore e' tarato per la minima portata prevista; regolare il potenziometro TR1 per la regolazione
dell'attenuazione del raggio (cursore tutto a destra = minima portata, cursore tutto a sinistra = massima portata). Si
riporta di seguito una tabella con l'indicazione della portata massima di una sonda in funzione della posizione del
cursore del Trimmer TR1.
VEDERE TABELLA PAG. 6.
Per verificare la bontà dell'allineamento delle sonde, ruotare il Trimmer in senso orario (riduzione della portata delle sonde)
fino a che si accende il led rosso (raggio disallineato), ruotare poi il Trimmer in senso antiorario di ¼ di giro per garantirsi un
adeguato margine di sicurezza al variare delle condizioni ambientali.
SCHEMA DI COLLEGAMENTO : vedere pag.6.
6-1622580 rev.1 13/11/2012
ITALIANO
12 24 Vac/dc
Max. 0.25 W a 12Va - Max.0.4W a 24Vac
Max 20mA
950 nm
max 20 m nominali (a seconda delle sonde impiegate).
N.A. / N.C.
20 ms
0,25 s
-20 C +55 C
110 X 75 X 35 mm
300 g
