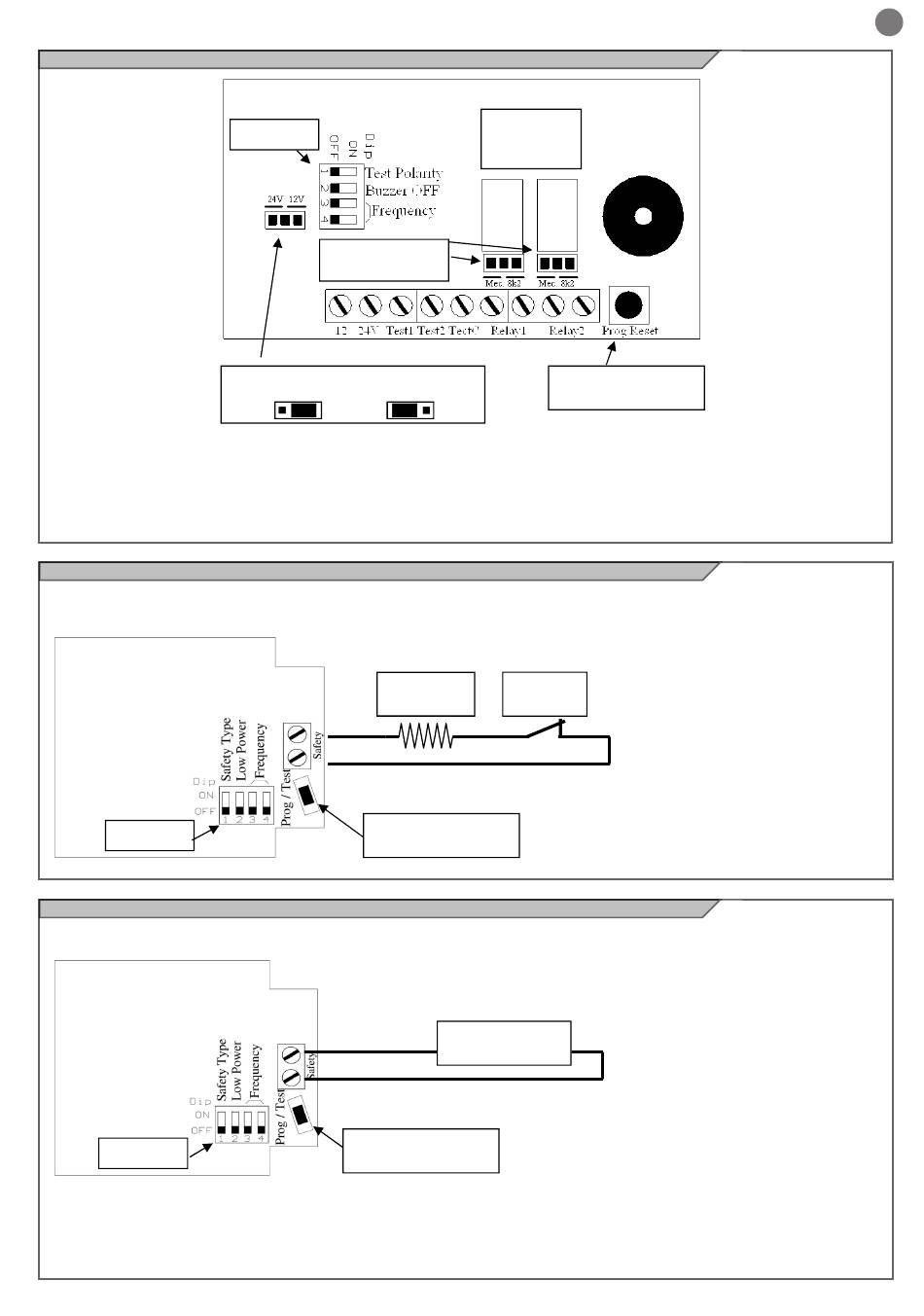

2.3 - Descrizione ricevitore COMRX

ATTENZIONE: Se l'alimentazione dell'unità ricevente viene ef-
fettuata in corrente alternata (Vac), l'alimentazione deve essere
ottenuta attraverso un trasformatore d'isolamento (di sicurez-
za, tensioni SELV) che abbia una potenza limitata o almeno una
protezione contro il corto circuito.

2.4 - Descrizione trasmettitore COMTX + COSTA MECCANICA

ATTENZIONE: è indispensabile inserire la resistenza (in dotazione) in serie al contatto quando viene utilizzata una costa
meccanica a contatto pulito N.C.
Dip switch
2.5 - Descrizione trasmettitore COMTX + COSTA RESISTIVA 8,2K
ATTENZIONE: Nel caso di utilizzo di una cosa resistiva 8,2KΩ, NON inserire la resistenza (in dotazione) in serie.
Dip switch
Dip switch
Jumper di selezione
segnale di uscita
Jumper di selezione tensione alimentazione
Destra:12 Vac/dc. Sinistra:24 Vac/dc
8,2 KΩ
1/4 di Watt
programmazione / prova
Tasto di
programmazione / prova
Relè uscita
0.5A a 42.4Vac
1A a 30Vdc
programmazione / reset
N.B: Il segnale dato in uscita (contatto pulito o 8K2) ai relé 1 e
2 dipende dalla posizione del jumper di selezione del segnale
di uscita.
N.B: Il livello di pressione acustica generato dall'apparecchio
è inferiore a 70 dBA.
COSTA
MEC. (N.C.)
Tasto di
Ω
COSTA
RESISTIVA 8,2 KΩ
Tasto di
IT
7
