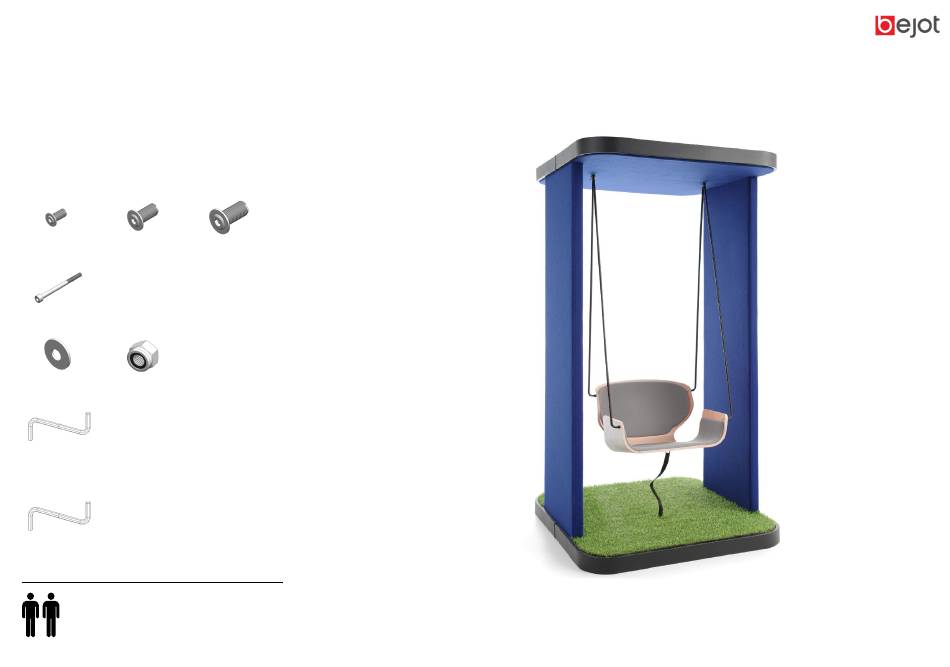

SOCIAL SWING SINGLE
Instrukcja montażu
Montageanleitung
Assembly Manual
WKI M6x10
WKI M6x16
WKI M8x16
SIM M8x80
8x24
M8
- Klucz imbusowy 4
- Inbusschlüssel 4
- allen key 4
- Klucz imbusowy 6
- Inbusschlüssel 6
- allen key 6
Sugerowana ilość montażystów: 2 osoby
Vorgeschlagene Anzahl der Installateure: 2 Personen
Suggested number of installers: 2 people
Advertisement
Summary of Contents for bejot Social Swing Single
- Page 1 SOCIAL SWING SINGLE Instrukcja montażu Montageanleitung Assembly Manual WKI M6x10 WKI M6x16 WKI M8x16 SIM M8x80 8x24 - Klucz imbusowy 4 - Inbusschlüssel 4 - allen key 4 - Klucz imbusowy 6 - Inbusschlüssel 6 - allen key 6 Sugerowana ilość montażystów: 2 osoby...
- Page 2 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Przyłożyć konstrukcję dolną środkową do bocznej/ Tragen Sie die mittlere untere Konstruktion an der Seite auf/ Apply the middle bottom connstruction to the side.
- Page 3 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Skręcić konstrukcje śrubami SIM M8x80 + nakrętki M8 samokontrujące + podkładki 8x24/ Verschrauben Sie die Konstruktion mit M8x80 SIM-Schrauben + selbstsichernden M8-Muttern + 8x24-Scheiben/ Screw the construction with M8x80 SIM screws + self-locking M8 nuts + 8x24 washers.
- Page 4 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Położyć drewnianą podłogę/ Legen Sie einen Holzfußboden/ Put a wooden floor.
- Page 5 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Dosunąć i skręcić konstrukcje śrubami SIM M8x80 + nakrętki M8 samokontrujące + podkładki 8x24/ Schieben und schrauben Sie die Konstruktion mit M8x80 SIM-Schrauben + selbstsichernden M8-Muttern + 8x24-Unterlegscheiben/ Slide and screw the construction with M8x80 SIM screws + self-locking M8 nuts + 8x2 washers.
- Page 6 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Przykręcić nakładkę śrubami WKI M6x10 bez kleju/ Verschrauben Sie die Overlay mit WKI M6x10/ Screw the overlay with WKI M6x10 screws without glue.
- Page 7 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Wkręcić zawiesia w górne konstrukcje/ Schlingen in die oberen Konstruktionen einschrauben/ Screw the slings in the upper constructions.
- Page 8 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Włożyć pręty w kubełki i przykręcić śrubami WKI 8x16/ Setzen Sie die Stangen in die Eimer und schrauben Sie sie mit WKI 8x16 Schrauben/ Insert the rods into the buckets and screw with WKI 8x16 screws.
- Page 9 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Wkręcić pas ograniczający ruch kubełka do podłoża/ Schrauben Sie den Gurt fest, um die Bewegung der Schaufel auf dem Boden zu begrenzen/ Screw the belt to limit bucket movement to the ground.
- Page 10 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Wpiąć pręty z kubełkiem w zawiesia, zabezpieczyć kółkiem/ Befestigen Sie die Stangen mit dem Eimer an den Schlingen und sichern Sie sie mit einem Metallring/ Attach the rods with the bucket to the slings, secure with a metal ring.
- Page 11 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Przykręcić drugą stronę paska ograniczającego do spodu kubełka – WKI M6x16 (4 sztuki do każdego kubełka)/ Schrauben Sie die zweite Seite des Begrenzungsbügels an die Unterseite des Eimers - WKI M6x16 (4 Stück für jeden Eimer)/...
- Page 12 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Nałożyć panel górny na dach/ Legen Sie die oberen Platten auf das Dach/ Put the top panel on the roof.
- Page 13 SOCIAL SWING SINGLE Instrukcja montażu / Montageanleitung / Assembly Manual Bejot sp. zo. o., ul. Wybickiego 2A, Manieczki, 63-112 Brodnica n.Poznań, POLAND Tel.: +48 (61) 281 22 25, fax: +48 (61) 281 22 54, e-mail: biuro@bejot.eu www.bejot.eu...
